LS型螺旋输送机选型与使用说明书

LS系列螺旋输送机说明书一、特点与应用范围LS型螺旋输送机等效采用ISO1050-75标准，设计制造符合ZBJ81005.1～2-88《LS螺旋输送机》专业标准。

LS型螺旋输送机直径为100mm～1250mm，共十二种规格,分为单驱动和双驱动种形式，单驱动螺旋机最大长度可达40m(特大型30m)，双驱动螺旋机采用中间断开轴结构，最大长度可达80m(特大型60m)，螺旋机长度每0.5m一档，可根据需要选定，螺旋机头部轴承、尾部轴承置于壳体外部减少了灰尘对轴承室的侵入提高了螺旋机关键件的使用寿命。

中间吊轴承采用滚动、滑动可互换的两种结构，阻力小、密封性强、耐磨性好。

滑动轴承的轴瓦有粉末冶金、尼龙和巴氏合金等多种材料供用户根据不同的场合选用。

吊轴承机外侧置式油杯,便于集中加油润滑。

进出料口位置布置灵活,并增设电动型出料口，便于自动控制，还可根据用户要求，配置测速报警装置。

螺旋机一直被广泛用于国民经济各部门，如建材、冶金、化工、电力、煤炭、机械、轻工、粮食及食品行业,适宜输送粉状、颗粒状、小块状物料，如水泥、煤粉、粮食、化肥、灰渣、沙子、焦炭等。

不宜输送易变质、粘性大、易结块的物料,LS螺旋输送机工作环境温度通常为-20～40℃，输送物料的温度一般为-20～80℃，LS螺旋输送机适宜水平和小倾角布置，倾角以不超过15°为宜，如有特殊要求，可与我公司联系，进行特殊设计制造。

二、型号规格及技术参数三、螺旋机安装1.所有联结螺钉均应拧紧牢固。

2．进出料口现场安装应使进出料口的法兰支承面与螺旋机的本体轴线平行，与相连接的法兰应紧密贴合，不得有间隙。

3．螺旋机装妥后应检查各存油处是否有足够润滑油，不够则加足之，其后进行无负载试车；在连续进行1小时以上试运转后，检查螺旋机装配的正确性，发现不符合下列条件的应即停车，处理后再运转，直至处于良好运行状态为止。

①螺旋机运转应平稳可靠，紧固件无松动现象。

②运转2小时后轴承温度≤30℃，润滑密封良好。

L S S螺旋式水平输送机-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANLSS 水平螺旋输送机使用说明书目录一、适用范围及性能特点------------------------------第2页二、主要技术参数------------------------------------第3页三、总体及主要零部件的结构--------------------------第3页四、安装与调整--------------------------------------第5页五、操作--------------------------------------------第7页六、维修及保养--------------------------------------第8页一、适用范围及性能特点1，LSS系列水平螺旋输送机，是一种固定装置的机械输送设备，适用于粮食，面粉，饲料等颗粒状或粉状物料的水平输送，或接近于水平（倾角≤20°）的倾料输送，其输送总长度一般可达40米。

2，LSS系列螺旋输送机，不适用于腐蚀性的，粘性大的，易结块的，含有过大杂质的物料，或工作环境温度低于-20℃或高于50℃，输送物料温度超过200℃的场合，输送表面粗糙的物料如稻谷，或容易破碎的物料如大米，则不太适宜。

3，LSS系列螺旋输送机的特点有：（1）悬挂轴承采用机床用含油轴承，简化润滑。

（2）螺旋体有左旋，右旋多种形式，带座轴承座进口端与出口端可以互换，工艺上灵活性大。

（3）采用对开式联结套管，拆套螺旋轴时，所有轴承都无需拆动，方便维修。

二、主要技术参数LSS系列螺旋输送机主要经济技术指标见表1表1三、总体及主要零部件的结构1.LSS系列螺旋输送机，由头节，中间节，尾节，进料口，及支撑底座等部分组成，如图1，其外形尺寸见表二。

2.头节有二种长度：1000mm及1500mm，中间节有2种长度：1000mm及2000mm，尾节长度1000mm，在最大输送距离范围内，可选用不同长度的头节，不同数量不同长度的中间节，连同尾节进行组合，以获得说需的输送距离。

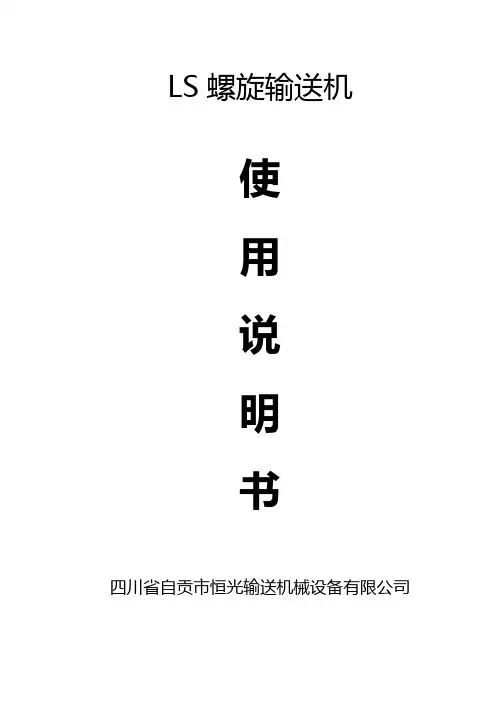

LS螺旋输送机使用说明书四川省自贡市恒光输送机械设备有限公司目录一、特点与应用范围二、型号规格及技术参数三、LS型螺旋运输机结构简图四、驱动形式五、设备的安装要求六、使用和维护七、轴承目录一、特点与应用范围LS型螺旋运输机等效采用ISO1050-75标准，设计制造符合ZBJ81005.1~2-88《LS 型螺旋输送机》专业标准。

LS螺旋输送机是替代GX型螺旋输送机的换代产品，其螺旋直径由100mm至1250mm，共十二种规格，这里只介绍100mm至630mm几个规格。

LS型螺旋输送机分为单驱动和双驱动两种形式。

单驱动螺旋机最大长度可达40m （特大型30m），双驱动螺旋输送机采用中间断开轴结构，最大长度可达80m（特大型60m）。

螺旋机长度每0.5m一档,可根据需要选定。

吊轴承采用机外侧置式油杯，便于集中加油润滑。

进出料口布置灵活，并增设电动型出料口便于自动控制。

具有结构新颖、技术指标先进、适应性强、操作维修方便等特点。

LS型螺旋输送机一直被广泛应用于国民经济各部门和各个行业，如建材、冶金、化工、电力、煤炭、机械、轻工、粮食及食品行业；适合输送粉状、颗粒状、小块状物料，如水泥、煤粉、粮食、化肥、灰渣、砂子、焦炭等；不宜输送易变质、粘性大、易结块的物料。

LS型螺旋运输机工作环境通常为-20~40℃，输送物料一般为-20~80℃，布置形式适合于水平和小倾角布置，倾角以不超过15°为宜。

二、型号规格及技术参数1、技术参数规格型号LS100 LS160 LS200 LS250 LS315 LS400 LS500 LS630 螺旋直径D（mm）100 160 200 250 315 400 500 630 螺距pitch P（mm）100 160 200 250 315 355 400 450输送量n（r/min）140 112 100 90 80 71 63 50 Q（m3/h） 2.2 7 13 22 31 62 98 140 n（r/min）112 90 80 71 63 56 50 40 Q（m3/h） 1.7 6 10 18 24 49 78 112 n（r/min）90 71 63 56 50 45 40 32 Q（m3/h） 1.4 5 8 14 19 39 62 90 n（r/min）71 50 50 45 40 36 32 25 Q（m3/h） 1.1 3.1 6.2 11 15.4 31 50 772、外形尺寸尺寸ΦD(S0) F l E l1螺旋选配长度G 壳体选配长度l2W l3型号LS100 100 2500 2480 2500 2500 1500,2000,2500 1500,2000,2500 2500 2640LS160 160 2500 2480 2500 2500 1500,2000,2500 1500,2000,2500 2500 2640LS200 200 2500 2480 2500 2500 1500,2000,2500 1500,2000,2500 2500 2640LS250 250 3000 2980 3000 3000 1500,2000,2500 1500,2000,2500 3000 3140LS315 345 3000 2980 3000 3000 1500,2000,2500 1500,2000,2500 3000 3140LS400 400 3000 2980 3000 3000 1500,2000,2500 1500,2000,2500 3000 3140LS500 500 3000 3000 3000 3000 2000,2500,3000 2000,2500,3000 3000 3160LS630 630 3000 3000 3000 3000 2000,2500,3000 2000,2500,3000 3000 3160Q p T K S h O M1 d H V J l4 e 型号LS100 180 60 163 112 112 110 178 145 30 120 160 Φ14 58 208 LS160 200 60 190 150 150 140 266 210 35 120 160 Φ14 58 240 LS200 225 60 212 180 180 160 320 260 40 160 200 Φ14 82 280 LS250 250 60 240 224 224 185 370 320 50 200 250 Φ16 82 285 LS315 330 60 340 280 250 290 443 380 60 300 350 Φ20 105 320 LS400 350 60 384 355 280 340 533 465 80 320 400 Φ24 130 395 LS500 400 80 440 400 340 390 653 575 90 400 500 Φ24 130 397 LS630 450 80 555 500 420 500 790 710 100 500 630 Φ24 165 445 三、LS型螺旋输送机结构简图A 向B 向主机轴尺寸四、驱动形式LS型螺旋输送机的驱动采用TY系列、YTC系列同轴减速机驱动或ZQ系列、DCY 系列减速机与Y系列电机联合驱动等几种形式进行驱动。

LS螺旋输送机使用说明书四川省自贡市恒光输送机械设备有限公司目录一、特点与应用范围二、型号规格及技术参数三、LS型螺旋运输机结构简图四、驱动形式五、设备的安装要求六、使用和维护七、轴承目录一、特点与应用范围LS型螺旋运输机等效采用ISO1050-75标准，设计制造符合ZBJ81005.1~2-88《LS 型螺旋输送机》专业标准。

LS螺旋输送机是替代GX型螺旋输送机的换代产品，其螺旋直径由100mm至1250mm，共十二种规格，这里只介绍100mm至630mm几个规格。

LS型螺旋输送机分为单驱动和双驱动两种形式。

单驱动螺旋机最大长度可达40m （特大型30m），双驱动螺旋输送机采用中间断开轴结构，最大长度可达80m（特大型60m）。

螺旋机长度每0.5m一档,可根据需要选定。

吊轴承采用机外侧置式油杯，便于集中加油润滑。

进出料口布置灵活，并增设电动型出料口便于自动控制。

具有结构新颖、技术指标先进、适应性强、操作维修方便等特点。

LS型螺旋输送机一直被广泛应用于国民经济各部门和各个行业，如建材、冶金、化工、电力、煤炭、机械、轻工、粮食及食品行业；适合输送粉状、颗粒状、小块状物料，如水泥、煤粉、粮食、化肥、灰渣、砂子、焦炭等；不宜输送易变质、粘性大、易结块的物料。

LS型螺旋运输机工作环境通常为-20~40℃，输送物料一般为-20~80℃，布置形式适合于水平和小倾角布置，倾角以不超过15°为宜。

二、型号规格及技术参数1、技术参数规格型号LS100 LS160 LS200 LS250 LS315 LS400 LS500 LS630 螺旋直径D（mm）100 160 200 250 315 400 500 630 螺距pitch P（mm）100 160 200 250 315 355 400 450输送量n（r/min）140 112 100 90 80 71 63 50 Q（m3/h） 2.2 7 13 22 31 62 98 140 n（r/min）112 90 80 71 63 56 50 40 Q（m3/h） 1.7 6 10 18 24 49 78 112 n（r/min）90 71 63 56 50 45 40 32 Q（m3/h） 1.4 5 8 14 19 39 62 90 n（r/min）71 50 50 45 40 36 32 25 Q（m3/h） 1.1 3.1 6.2 11 15.4 31 50 772、外形尺寸尺寸ΦD(S0) F l E l1螺旋选配长度G 壳体选配长度l2W l3型号LS100 100 2500 2480 2500 2500 1500,2000,2500 1500,2000,2500 2500 2640LS160 160 2500 2480 2500 2500 1500,2000,2500 1500,2000,2500 2500 2640LS200 200 2500 2480 2500 2500 1500,2000,2500 1500,2000,2500 2500 2640LS250 250 3000 2980 3000 3000 1500,2000,2500 1500,2000,2500 3000 3140LS315 345 3000 2980 3000 3000 1500,2000,2500 1500,2000,2500 3000 3140LS400 400 3000 2980 3000 3000 1500,2000,2500 1500,2000,2500 3000 3140LS500 500 3000 3000 3000 3000 2000,2500,3000 2000,2500,3000 3000 3160LS630 630 3000 3000 3000 3000 2000,2500,3000 2000,2500,3000 3000 3160Q p T K S h O M1 d H V J l4 e 型号LS100 180 60 163 112 112 110 178 145 30 120 160 Φ14 58 208 LS160 200 60 190 150 150 140 266 210 35 120 160 Φ14 58 240 LS200 225 60 212 180 180 160 320 260 40 160 200 Φ14 82 280 LS250 250 60 240 224 224 185 370 320 50 200 250 Φ16 82 285 LS315 330 60 340 280 250 290 443 380 60 300 350 Φ20 105 320 LS400 350 60 384 355 280 340 533 465 80 320 400 Φ24 130 395 LS500 400 80 440 400 340 390 653 575 90 400 500 Φ24 130 397 LS630 450 80 555 500 420 500 790 710 100 500 630 Φ24 165 445 三、LS型螺旋输送机结构简图A 向B 向主机轴尺寸四、驱动形式LS型螺旋输送机的驱动采用TY系列、YTC系列同轴减速机驱动或ZQ系列、DCY 系列减速机与Y系列电机联合驱动等几种形式进行驱动。

LS系列螺旋输送机说明书一、特点与应用范围LS型螺旋输送机等效采用ISO1050-75标准，设计制造符合ZBJ81005.1～2-88《LS螺旋输送机》专业标准。

LS型螺旋输送机直径为100mm～1250mm，共十二种规格,分为单驱动和双驱动种形式，单驱动螺旋机最大长度可达40m(特大型30m)，双驱动螺旋机采用中间断开轴结构，最大长度可达80m(特大型60m)，螺旋机长度每0.5m一档，可根据需要选定，螺旋机头部轴承、尾部轴承置于壳体外部减少了灰尘对轴承室的侵入提高了螺旋机关键件的使用寿命。

中间吊轴承采用滚动、滑动可互换的两种结构，阻力小、密封性强、耐磨性好。

滑动轴承的轴瓦有粉末冶金、尼龙和巴氏合金等多种材料供用户根据不同的场合选用。

吊轴承机外侧置式油杯,便于集中加油润滑。

进出料口位置布置灵活,并增设电动型出料口，便于自动控制，还可根据用户要求，配置测速报警装置。

螺旋机一直被广泛用于国民经济各部门，如建材、冶金、化工、电力、煤炭、机械、轻工、粮食及食品行业,适宜输送粉状、颗粒状、小块状物料，如水泥、煤粉、粮食、化肥、灰渣、沙子、焦炭等。

不宜输送易变质、粘性大、易结块的物料,LS螺旋输送机工作环境温度通常为-20～40℃，输送物料的温度一般为-20～80℃，LS螺旋输送机适宜水平和小倾角布置，倾角以不超过15°为宜，如有特殊要求，可与我公司联系，进行特殊设计制造。

二、型号规格及技术参数三、螺旋机安装1.所有联结螺钉均应拧紧牢固。

2．进出料口现场安装应使进出料口的法兰支承面与螺旋机的本体轴线平行，与相连接的法兰应紧密贴合，不得有间隙。

3．螺旋机装妥后应检查各存油处是否有足够润滑油，不够则加足之，其后进行无负载试车；在连续进行1小时以上试运转后，检查螺旋机装配的正确性，发现不符合下列条件的应即停车，处理后再运转，直至处于良好运行状态为止。

①螺旋机运转应平稳可靠，紧固件无松动现象。

②运转2小时后轴承温度≤30℃，润滑密封良好。

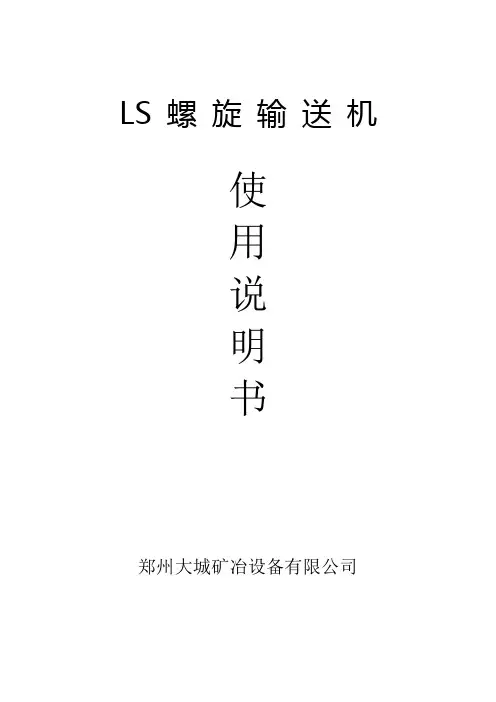

LS 螺旋输送机使用说明书郑州大城矿冶设备有限公司目录一、螺旋机的一般介绍 (1)1、LS型螺旋输送机的特点和应用范围 (1)2、型号意义 (2)3、LS型螺旋输送机规格、技术参数 (2)4、若干物料的容量r及运行阻力系数 (3)二、螺旋机安装技术条件 (4)三、螺旋输送机使用与维护 (5)一、螺旋输送机介绍1、LS螺旋输送机的特点和应用范围LS螺旋输送机（以下简称螺旋机）是采用国际标准产品，等郊采用ISO1050-75标准。

设计制造符合ZB181-XX《LS螺旋输送机》专业标准，结构新疑，技术指标先进，头部、尾部轴承移至壳体外，中间吊轴承采用滚动，滑动可以互换的两种结构，均设防尘密封装置，密封件用尼龙及塑料王，阻力小，密封性强，耐磨性好，滑动瓦有需加润滑剂的铸铜瓦，合金耐磨铸铁瓦和铜基石墨少油润滑瓦，出料端设有清扫装置，整机噪声低，适应性强，操作维修方便，进出料口位置布置灵活。

根据用户需要，可别配断轴报警装置。

应用范围：螺旋机被广泛地使用在各种工业部门，如建材、电力、化工、冶金、煤炭、铝镁、机械、轻工、粮食及食品行业；适用于水平或小于20°倾角，输送粉状，粒状和小块状物料，如泥、煤粉、粮食供应、化肥、灰渣、砂子等，物料温度200℃以下。

螺旋机不宜输送易变质的、粘性大的、易结块的物料，因为这些物料在输送时会粘结在螺旋上，并随之旋转而不向前移动或者任吊轴承处形成物料的积塞，而使螺旋机不能正常工作。

LS螺旋机螺旋直径以100毫米到1250毫米，共有十一种规格，长度以4米到70米，每隔0.5米一档，选型时应符合标准公称长度，特殊需要可在选配节中另行提出。

按螺旋机驱动方式分为两种：C1制法——螺旋机长度小于35M时，单端驱动。

C2制法——螺旋机大于35M时，以端驱动。

M1——为滚动吊轴承。

采用B0000型密封轴承，轴盖上另有防尘密封结构，常用在不易加油，不加油或油对物料有污染的地方，密封效果好，吊轴承寿命长，输送物料温度≤80℃（订货时可不注明）。

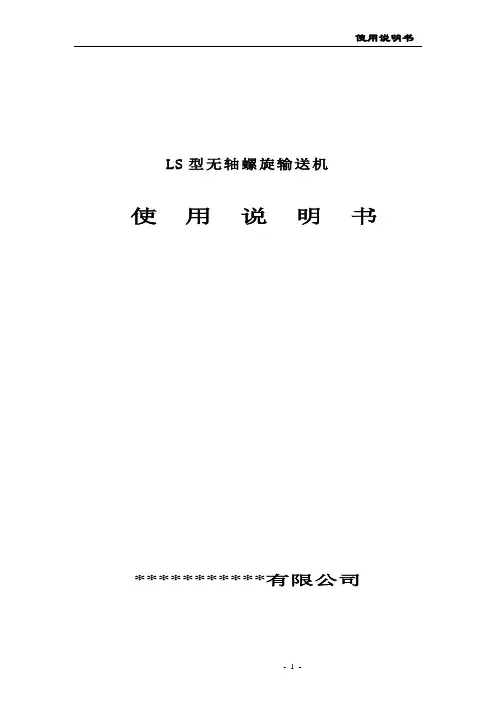

LS型无轴螺旋输送机使用说明书***********有限公司目录一、概述 (2)二、规格型号及技术参数 (2)三、主要结构特点 (2)四、安装及试运转 (3)五、使用、维护及注意事项 (4)一、概述：LS型无轴螺旋输送机适用于市政和工业污水处理中的物料输送，输送物料主要为格栅栅渣和污泥脱水设备的泥饼等。

LS型无轴螺旋输送机有驱动装置、无轴螺旋体、U形螺旋槽、耐磨衬板、盖板、进料斗、卸料口及支腿（拉杆）等组成。

其工作原理为：物料从进料斗进入输送机内，由旋转的无轴螺旋体推至出料口送出。

整机具有全封闭、运行平稳、噪声小、结构轻巧、不易卡死、便于管理、免维护等特点，适合长时间连续运行。

二、规格型号及技术参数：型号说明：LS-420槽体内直径，mm无轴螺旋输送机技术参数：驱动功率：5.5Kw；输出转速：28转/分钟叶片直径：380mm；叶片螺距：380mm三、主要结构特点：无轴螺旋输送机与传统的有轴螺旋输送机相比，采用无中心轴设计，利用具有一定柔性的整体钢制螺旋推送物料。

具有下列特点：1．抗缠绕性强。

无中心轴干扰，对于输送带状、易缠绕物料有特殊的优越性；2．结构简单；3．在机槽内表面镶上耐磨板可减少磨蚀性物料对输送槽的磨损及功率消耗；4．无轴螺旋由输送槽里的耐磨衬里内表面支撑，仅与驱动装置相连接；5．输送机可径向布置卸料口，也可轴向布置卸料口；6．由于无轴，输送槽内的物料面积可增加；7．输送槽内无轴承，输送流畅，在槽内与无轴螺旋之间没有物料回流；8．环保性能好，采用全封闭输送和易清洗的螺旋表面，可保证环境卫生和所输送物料不受污染，不泄露；9．送距离长，单机输送长度可达30m以上，并可根据用户需要采用多级串联安装，超长距离输送物料；10．结构紧凑，节省空间，外形美观，操作简便，经济耐用；11．如进出料口采取密封措施，则可使物料不外泄，空气污染少。

四、安装及试运转：1.检查有无在运输、装卸过程中设备变形，紧固件松动等。

L S-W型无轴螺旋输送机安装、维护、操作使用手册地址（ADD）：******************邮编（PQ）： *****************电话（TEL）： *****************传真（FAX）： ****************电邮（E-mail）：**********************LS型无轴螺旋输送机安装、使用和维护说明书一、概述无轴螺旋输送机目前常用的连续输送设备之一，由于其结构简单，横截面积尺寸小，特别是能够密闭输送，对环境污染程度少的优点，现在正被污水处理行业作为物料输送首选设备之一。

二、主要结构及工作原理：1、结构简图：见图一2、工作原理：无轴螺旋输送机的物料输送是靠旋转的叶片推移滑行的，输送方向决定螺旋叶片的左右旋向与其转动方向，所以根据需要可以单向输送和双向输送，也可多点装料。

可以水平或倾斜一定角度安装，物料从进料口（5）进入螺旋体中，通过螺旋的旋转物料从出料口（1）装运或进入压榨机压榨、脱水后装运。

输送机长度L由用户选定，动力驱动装置（6）采用双摆线齿轮减速器或蜗轮斜齿轮减速器，它可以安装在输送机入口端（推挤式螺旋）也可以安装在出口端（牵拉式螺旋），设备的U型槽底部，设有防磨损的保护性衬套，它根据输送物料的不同来选用。

3、主要性能指标：螺旋直径：Φ200--Φ400转速：12转/分--20转/分输送量：Q=2--6立方米/时输送长度：小于等于15米安装倾角：小于等于30度三、安装、调试：1、在订货合同中未注明时，本机出厂时已根据用户的出料高度配备好落地支架，用户安装时用膨胀螺栓固定。

2、在顶盖以上至少留下0.7m的空间，以保证维修时可以毫无阻碍的拆卸顶盖、螺旋体、衬套等，在设备底部是否需要排水口由用户在订货时选定。

3、水平安装的输送机在长度方向上的水平允差为1/1000，倾斜安装的安装角度误差为±1度。

4、设备在吊运时不允许碰撞和滑落，并且采取有效措施保护设备的不锈钢表面，不允许有划伤，磨损及凹坑等。

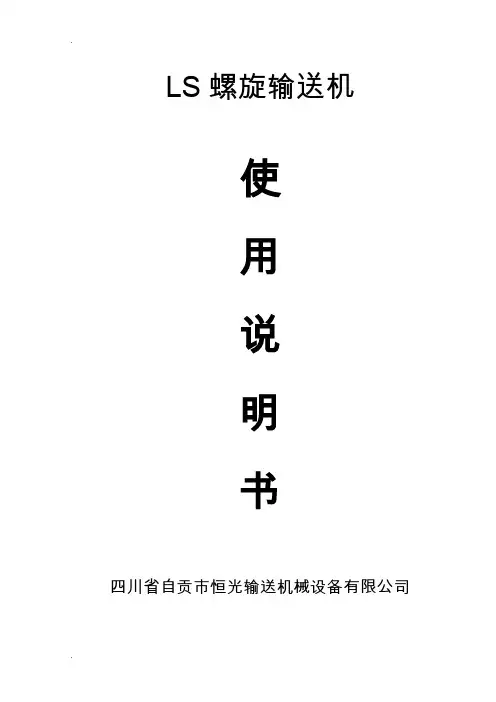

LS螺旋输送机使用说明书四川省自贡市恒光输送机械设备有限公司目录一、特点与应用范围二、型号规格及技术参数三、LS型螺旋运输机结构简图四、驱动形式五、设备的安装要求六、使用和维护七、轴承目录一、特点与应用范围LS型螺旋运输机等效采用ISO1050-75标准，设计制造符合ZBJ81005.1~2-88《LS 型螺旋输送机》专业标准。

LS螺旋输送机是替代GX型螺旋输送机的换代产品，其螺旋直径由100mm至1250mm，共十二种规格，这里只介绍100mm至630mm几个规格。

LS型螺旋输送机分为单驱动和双驱动两种形式。

单驱动螺旋机最大长度可达40m （特大型30m），双驱动螺旋输送机采用中间断开轴结构，最大长度可达80m（特大型60m）。

螺旋机长度每0.5m一档,可根据需要选定。

吊轴承采用机外侧置式油杯，便于集中加油润滑。

进出料口布置灵活，并增设电动型出料口便于自动控制。

具有结构新颖、技术指标先进、适应性强、操作维修方便等特点。

LS型螺旋输送机一直被广泛应用于国民经济各部门和各个行业，如建材、冶金、化工、电力、煤炭、机械、轻工、粮食及食品行业；适合输送粉状、颗粒状、小块状物料，如水泥、煤粉、粮食、化肥、灰渣、砂子、焦炭等；不宜输送易变质、粘性大、易结块的物料。

LS型螺旋运输机工作环境通常为-20~40℃，输送物料一般为-20~80℃，布置形式适合于水平和小倾角布置，倾角以不超过15°为宜。

二、型号规格及技术参数1、技术参数2、外形尺寸三、LS型螺旋输送机结构简图四、驱动形式LS型螺旋输送机的驱动采用TY系列、YTC系列同轴减速机驱动或ZQ系列、DCY 系列减速机与Y系列电机联合驱动等几种形式进行驱动。

具体由设计选型单位自行确定。

五、设备的安装要求1、螺旋输送机安装前20天，应按要求浇灌好地脚基础。

基础应能保证螺旋输送机运转时具有足够的稳定性。

2、螺旋输送机安装前应将所有零部件清点齐全，并将其内外各种污物清洗干净。

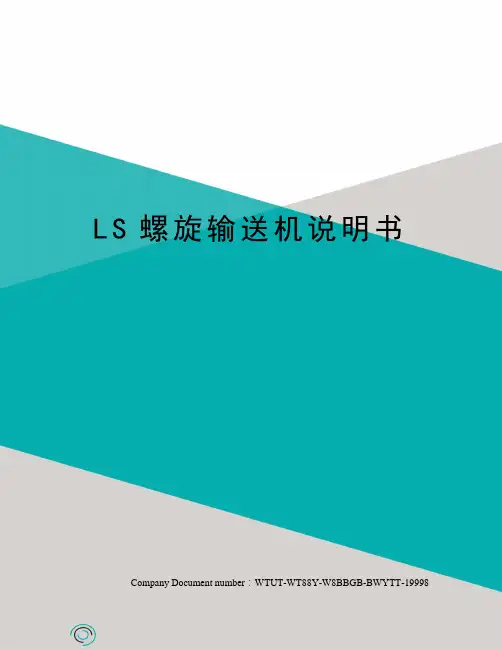

L S螺旋输送机说明书 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998LS螺旋输送机使用说明书四川省自贡市恒光输送机械设备有限公司目录一、特点与应用范围二、型号规格及技术参数三、LS型螺旋运输机结构简图四、驱动形式五、设备的安装要求六、使用和维护七、轴承目录一、特点与应用范围LS型螺旋运输机等效采用ISO1050-75标准，设计制造符合~2-88《LS型螺旋输送机》专业标准。

LS螺旋输送机是替代GX型螺旋输送机的换代产品，其螺旋直径由100mm至1250mm，共十二种规格，这里只介绍100mm至630mm几个规格。

LS 型螺旋输送机分为单驱动和双驱动两种形式。

单驱动螺旋机最大长度可达40m（特大型30m），双驱动螺旋输送机采用中间断开轴结构，最大长度可达80m（特大型60m）。

螺旋机长度每一档,可根据需要选定。

吊轴承采用机外侧置式油杯，便于集中加油润滑。

进出料口布置灵活，并增设电动型出料口便于自动控制。

具有结构新颖、技术指标先进、适应性强、操作维修方便等特点。

LS型螺旋输送机一直被广泛应用于国民经济各部门和各个行业，如建材、冶金、化工、电力、煤炭、机械、轻工、粮食及食品行业；适合输送粉状、颗粒状、小块状物料，如水泥、煤粉、粮食、化肥、灰渣、砂子、焦炭等；不宜输送易变质、粘性大、易结块的物料。

LS型螺旋运输机工作环境通常为-20~40℃，输送物料一般为-20~80℃，布置形式适合于水平和小倾角布置，倾角以不超过15°为宜。

二、型号规格及技术参数1、技术参数2、外形尺寸三、LS型螺旋输送机结构简图四、驱动形式LS型螺旋输送机的驱动采用TY系列、YTC系列同轴减速机驱动或ZQ系列、DCY系列减速机与Y系列电机联合驱动等几种形式进行驱动。

具体由设计选型单位自行确定。

五、设备的安装要求1、螺旋输送机安装前20天，应按要求浇灌好地脚基础。

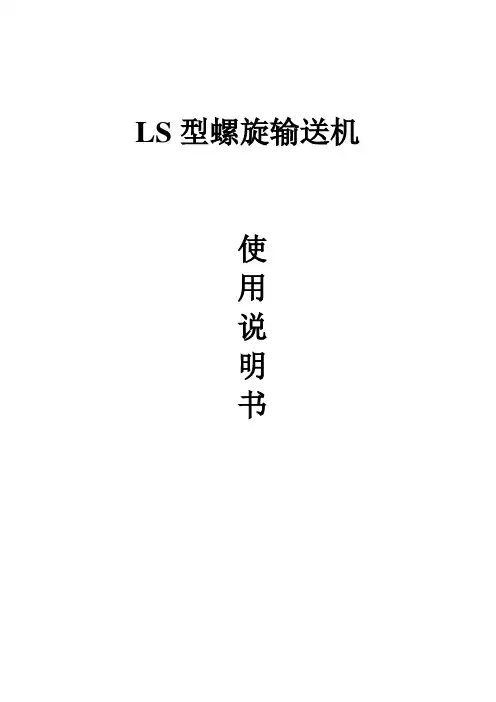

LS型螺旋输送机使用说明书目录一、LS螺旋输送机的一般介绍---------------11、特点和应用范围-------------------------------12、总体布置和结构特点-------------------------23、LS螺旋输送机的规格、技术参数--------34、选型计算---------------------------------------3（1）输送量计算---------------------------------3 （2）功率计算------------------------------------4 （3）最小螺旋直径与物料粒度的关系------4二、LS螺旋输送机安装的技术条件---------5三、LS螺旋输送机的驱动装置---------------6四、LS螺旋输送机的使用与维护------------7一.LS型螺旋输送机的一般介绍1.特点和应用范围:LS为螺旋输送机代号，L为螺旋，S为水平。

LS型螺旋输送机直径有100、160、200、250、315、400、500、630、800、1000、1250㎜十一种,单驱动机长最大35m(LS1000、LS1250最大长度30m),可在环境温度-20℃~50℃的条件下,以小于20°的倾角单向输送温度低于200℃的物料。

LS型螺旋输送机优点是：（1）结构简单，横截面的尺寸小，制造成本较底。

（2）便于在若干位置进行中间加载和卸载。

（3）操作安全、方便。

（4）沿整个螺旋输送机，机盖可以较好地密封，因此在输送过程中，输入物料能够和外界隔离。

LS型螺旋输送机缺点是：（1）在移动物料时，要克服物料和机壳、螺旋的磨擦力，因此单位动力消耗大。

（2）在移动过程中，由于螺旋作用，物料有相当严重的粉碎。

（3）螺旋及机壳有强烈的磨损。

由于上述优缺点，限定了螺旋输送机使用范围是在各种工业中输送各种粉状、粒状和小块状的物料。

螺旋输送机说明书芜湖鑫重输送机械有限公司电话：传真螺旋输送机使用说明书一、总述：1.LS型螺旋输送机的特点及应用范围:LS型螺旋输送机与G X型相比，其头部、尾部轴承移至壳体外，吊轴承采用滚动，滑轮轴承互换结构，并设防尘密封装置，密封件用尼龙用塑料，因而其密封性好，耐磨性强，阻力小，寿命长。

滑动轴瓦有需加润滑剂的铸铜瓦，合金而磨铸铁瓦和铜基石墨少油润滑瓦，出料端设有清扫装置，整机噪声低，适应性强，操作维修方便，进出料口位置布置灵活。

LS型螺旋输送机的应用范围：螺旋机被广泛地使用在各种工业部门，如建材、电力、化工、冶金、煤炭、机械、轻工、粮食及食品行业。

LS螺旋输送机对输送物料的要求，粉状、粒状和小块状物料，如：水泥、煤粉、粮食、化肥、灰渣、砂子等，物料温度不得超过200℃，螺旋机不宜输送易变质的、粘性大的、易结块的物料。

因为这些物料在输送时会粘结在一螺旋上，并随之旋转而不向前移动，或者在吊轴承处形成物料的积塞而使螺旋机不能正常工作。

LS螺旋机的工作环境应在-20℃~50℃之间，允许稍微倾斜使用，最大倾角不得超过20℃。

2.LS螺旋机的规格、型号与技术参数：规格：LS100，160，200，250，315，400，500，630，800，1000，1250长度从4m到70m，每隔一档,当长度超过35m时,采用双端驱动,选型时应符合标准公称长度,特殊需要可在选配节中另行提出。

LS型螺旋输送机规格、技术参数：表一:注：1、n—转速r/min（偏差允许在10%范围内）2、输送量Q—m3/h3.LS螺旋输送机的外形尺寸图及外形尺寸表:二、选型计算、长度组合1.选型计算①计算输送量：Q=60φ.β式中: Q—输送量 t/hφ—物料填充系数,选用见表3β0—倾斜系数,选用见表4K—螺距与直径比例系数,由选定规格的螺旋输送机计算求值r—物料容重 t/m3见表5n—转速 r/mind—螺旋直径m表三表40≦5≦10≦15≦20②选用螺旋输送机最小螺旋直径取决于所要求的输送量及散块粒度的大小.对于输送块物料,未分选物料:D≥(8~10)d分选物料:D≥(4~6)dmd=物料的平均块度(mm)dm=物料的最大块度(mm)③螺旋输送机的圆周速度不允许过大,否则被输送的物料受到强离心作用,使输送过程受到影响,LS螺旋输送机参照国际标准,不同规格确定有四种不转速(见技术性能表,即表1)推荐使用,如有特殊要求,订货时另提出。

LS型螺旋输送机设计说明书目录绪论 (2)第1章螺旋输送机介绍 (3)毕业设计的目的 (3)毕业设计的任务 (3)螺旋输送机的基本现状 (4)螺旋输送机的工作原理及特点 (4)螺旋输送机的发展历史及趋势 (5)螺旋输送机的研究现状 (6)第2章螺旋输送机的设计与参数选用 (7)产品特点 (7)主要部件结构特点 (7)螺旋输送机的具体设计 (7)2.3.1 螺旋输送机的选型 (7)2.3.2 螺旋输送机的设计计算 (10)2.3.3 螺旋输送机外形及尺寸 (15)2.3.4 螺旋输送机外形长度组合 (15)2.3.5 螺旋输送机驱动装置 (15)2.3.6 螺旋输送机轴承选择 (16)2.3.7 螺旋输送机进出料口装置 (17)第3章螺旋输送机的安装使用及维护 (18)螺旋输送机安装技术条件 (18)螺旋输送机的使用与维护 (18)设计小结 (20)参考文献 (21)绪论螺旋输送机是利用电机带动螺旋回转,推移物料以实现输送目的的机械,它能水平、倾斜或垂直输送,具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点。

本课题重点研究在与驱动装置的合理选择.驱动装置的合理给螺旋输送机的效率,稳定,安全性的提高大的作用.本次毕业设计是关于输送机的设计。

首先对输送机作了简单的概述；接着分析了输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。

普通型输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。

最后简单的说明了输送机的安装与维护。

第1章螺旋输送机介绍毕业设计的目的通过本次毕业设计，我们能够达到以下目的：培养我们综合运用和巩固扩展所学知识，提高理论联系实际的能力；培养我们收集、阅读、分析和运用各种资料，手册等科技文献的能力；使我们更加熟练的运用AUTOCAD、Word 等计算机办公软件，提高计算机辅助设计的能力；毕业设计的任务1.2.1 设计条件1、输送物料为干燥煤粉，粉状物体无磨琢性。

LS型螺旋输送机使用说明书目录一、LS螺旋输送机的一般介绍---------------11、特点和应用范围-------------------------------12、总体布置和结构特点-------------------------23、LS螺旋输送机的规格、技术参数--------34、选型计算---------------------------------------3（1）输送量计算---------------------------------3 （2）功率计算------------------------------------4 （3）最小螺旋直径与物料粒度的关系------4二、LS螺旋输送机安装的技术条件---------5三、LS螺旋输送机的驱动装置---------------6四、LS螺旋输送机的使用与维护------------7一.LS型螺旋输送机的一般介绍1.特点和应用范围:LS为螺旋输送机代号，L为螺旋，S为水平。

LS型螺旋输送机直径有100、160、200、250、315、400、500、630、800、1000、1250㎜十一种,单驱动机长最大35m(LS1000、LS1250最大长度30m),可在环境温度-20℃~50℃的条件下,以小于20°的倾角单向输送温度低于200℃的物料。

LS型螺旋输送机优点是：（1）结构简单，横截面的尺寸小，制造成本较底。

（2）便于在若干位置进行中间加载和卸载。

（3）操作安全、方便。

（4）沿整个螺旋输送机，机盖可以较好地密封，因此在输送过程中，输入物料能够和外界隔离。

LS型螺旋输送机缺点是：（1）在移动物料时，要克服物料和机壳、螺旋的磨擦力，因此单位动力消耗大。

（2）在移动过程中，由于螺旋作用，物料有相当严重的粉碎。

（3）螺旋及机壳有强烈的磨损。

由于上述优缺点，限定了螺旋输送机使用范围是在各种工业中输送各种粉状、粒状和小块状的物料。
