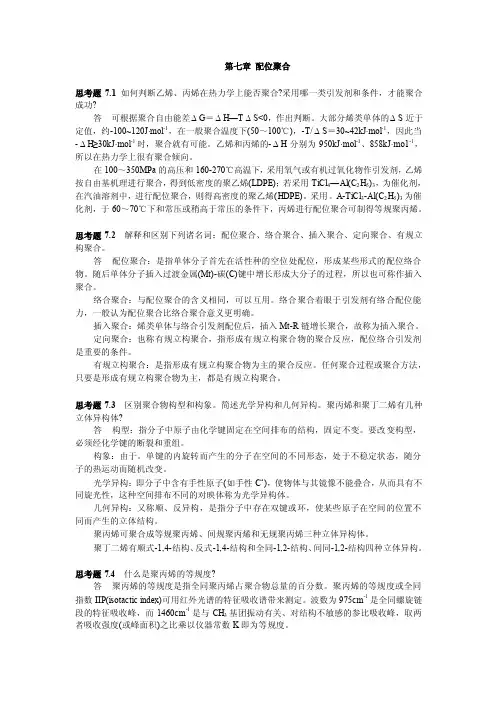

第七章配位聚合思考题7.1如何判断乙烯、丙烯在热力学上能否聚合?采用哪一类引发剂和条件，才能聚合成功?答可根据聚合自由能差∆G＝∆H—T∆S<0，作出判断。
大部分烯类单体的∆S近于定值，约-100~120J·mol-1，在一般聚合温度下(50～100℃)，-T/∆S＝30~42kJ·mol-1，因此当-∆H≥30kJ·mol-1时，聚合就有可能。
乙烯和丙烯的-∆H分别为950kJ·mol-1、858kJ·mo1-1，所以在热力学上很有聚合倾向。
在100～350MPa的高压和160-270℃高温下，采用氧气或有机过氧化物作引发剂，乙烯按自由基机理进行聚合，得到低密度的聚乙烯(LDPE)；若采用TiCl4—Al(C2H5)3，为催化剂，在汽油溶剂中，进行配位聚合，则得高密度的聚乙烯(HDPE)。
采用。
A-TiCl3-Al(C2H5)3为催化剂，于60～70℃下和常压或稍高于常压的条件下，丙烯进行配位聚合可制得等规聚丙烯。
思考题7.2 解释和区别下列诸名词：配位聚合、络合聚合、插入聚合、定向聚合、有规立构聚合。
答配位聚合：是指单体分子首先在活性种的空位处配位，形成某些形式的配位络合物。
随后单体分子插入过渡金属(Mt)-碳(C)键中增长形成大分子的过程，所以也可称作插入聚合。
络合聚合：与配位聚合的含义相同，可以互用。
络合聚合着眼于引发剂有络合配位能力，一般认为配位聚合比络合聚合意义更明确。
插入聚合：烯类单体与络合引发剂配位后，插入Mt-R链增长聚合，故称为插入聚合。
定向聚合：也称有规立构聚合，指形成有规立构聚合物的聚合反应，配位络合引发剂是重要的条件。
有规立构聚合：是指形成有规立构聚合物为主的聚合反应。
任何聚合过程或聚合方法，只要是形成有规立构聚合物为主，都是有规立构聚合。
思考题7.3区别聚合物构型和构象。
简述光学异构和几何异构。
聚丙烯和聚丁二烯有几种立体异构体?答构型：指分子中原子由化学键固定在空间排布的结构，固定不变。
