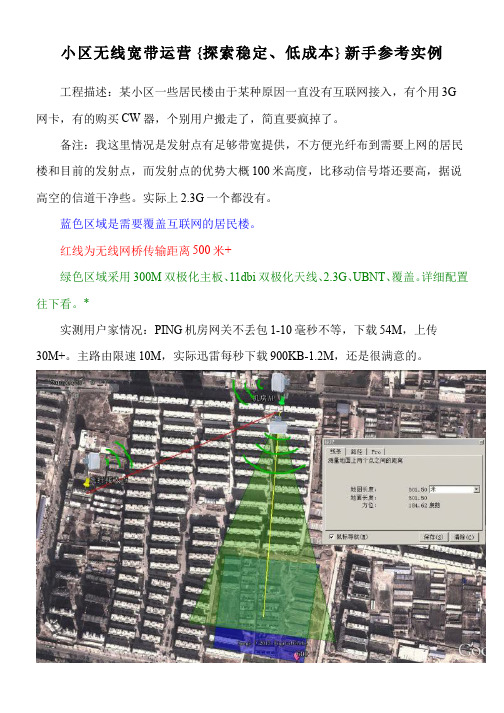

小区无线宽带运营 {探索稳定、低成本} 新手参考实例工程描述：某小区一些居民楼由于某种原因一直没有互联网接入，有个用3G 网卡，有的购买CW器，个别用户搬走了，简直要疯掉了。
备注：我这里情况是发射点有足够带宽提供，不方便光纤布到需要上网的居民楼和目前的发射点，而发射点的优势大概100米高度，比移动信号塔还要高，据说高空的信道干净些。
实际上2.3G一个都没有。
蓝色区域是需要覆盖互联网的居民楼。
红线为无线网桥传输距离500米+ 绿色区域采用300M双极化主板、11dbi双极化天线、2.3G、UBNT、覆盖。
详细配置往下看。
* 实测用户家情况：PING机房网关不丢包1-10毫秒不等，下载54M，上传30M+。
主路由限速10M，实际迅雷每秒下载900KB-1.2M，还是很满意的。
先说红线示意的网桥发射端和接收端： 采用一对150M的抄板UBNT网桥，实测两点之间PING值可以稳定在1ms,偶尔2-3毫秒，不丢包。
在满速下载时也未发现丢包现象。
通过。
继续组建机房发射端。
自己订做的简易实用的U型卡， 机房发射端采用300M双极化2.3G，AP主板配置为：64M内存、400毫瓦功率、ubnt 系统。
天线是廉价的双极化11dbi。
路由采用四核D525、6口千兆、wayos系统。
- 客户接收端：采用54M山寨CPE。
54M、ubnt、网件主板。
都说UBNT150M以上打开airmax一点对多点组网模式带机量会在50以上。
我打算54M组网方式，一直递增客户端，直到主AP歇菜为止，测试一下极限带机量有兴趣的话一直关注啊，我做出此牺牲不光是追求低成本，另外也实实在在的让更多技术爱好者通过此次实测找到性价比最好的组网方案。
网络技术２００５年第９期89广播电视信息有线电视网络升级改造创造了一种崭新的模式。
完成改造后的网络具有以下六大优点：（１） 为数字电视的建设和网络的多功能开发奠定了扎实的网络基础。
比如近期我们在做ＣＡＢＬＥ ＭＯＤＥＭ用户的接入试验，各项技术指标测试都非常好。
（２） 信号得到非常大的改善和提升。
改造一片受益一片，受到用户的广泛好评，取得非常显著的社会效益。
（３） 解决了收费难的问题，能够全面实现对整个网络的有线电视用户进行科学化、规范化管理。
新增用户增长了１０％，收视费收入增长１８％，创造了很好的经济效益。
（４） 困扰我们的回传噪声影响网络开展双向数据业务的问题也将得到解决。
（５） 提高了网络的可靠性和稳定性，降低了网络的故障率和维修率，确保广播电视节目优质安全播出和传输。
（６） 有效防止“法轮功”不法分子的插播破坏（如果用户得不到前端的１１０ＭＨｚ数据载频信号，就收不到信号，所在线路上插播用户是收不到的），创建了更可靠的网络安全性。
１ 应用需求河北省某地市Ｆ小区是该市供电局内部小区，小区的有线电视线路由供电局广电中心建设管理。
该小区共有１１栋楼，一个光节点，４个放大器。
其中５０１、５０４、６０１、６０６、６０７五栋楼连接放大器。
５０２、５０３、６０２、６０３、６０４、６０５六楼直接连接光节点。
河北省某地市电信需要通过一个同轴宽带交换机（ＭＡＳ）覆盖以上１１栋楼。
１１栋楼内的５００多户家庭，需要宽带上网，只要家里放置一台智能终端（ＩＯ）设备，通过验证就可以连接上网。
２网络设计根据河北省某地市电信的应用需求， 河北省某地市电信、Ｓ供电局广电中心和南京南方电讯有限公司三方经过多次沟通，决定按照以下网络设计方案进行项目施工：在Ｆ小区光节点位置放置同轴宽带交换机（ＭＡＳ）。
同轴宽带交换机（ＭＡＳ）ＷＡＮ端口连接河北省某地市电信光电收发器，通过光纤连接到河北省某地市电信网络中心，从而连接到Ｉｎｔｅｒｎｅｔ。
中国移动通信集团西安分公司西航花园小区（北区）宽带接入工程解决方案中国通信建设集团设计院有限公司第二分公司2010年11月目录一．项目背景 (1)二．组网方案 (1)1．组网建议 (1)2. 网络拓扑及ODN设计 (3)3.光缆线路设计及估算 (4)4.入户线路设计 (4)一．项目背景西航花园北角位于北二环与东二环东，本期共64栋住宅楼和7栋门面房，总计2822户。
经施工单位和小区物业协商，小区内宽带接入分为2部分，本次方案为一期，其余楼宇放在第二期施工，因西航花园原弱电管道为电信管道，考虑到施工及小区物业要求，本次工程需要新建管道以满足小区宽带接入的需求。
具体情况如下：二．建设方案对于中国移动，综合性解决用户宽带全业务需求还处于起步阶段，目前比较先进和主流的技术是采用PON 模式来实现，这也是我们近期解决集团或小区项目所采用的方式。
考虑本小区用户宽带的业务需求，为了节省光纤并提高设备的网管维护能力，建议采用GPON 的接入方式实现宽带的业务需求。
1．组网建议本次利用移动在西港花园的OLT（OLT为中兴设备），该OLT向上通过不同的GE端口完成, 与城域网及传输设备的互联，实现与互联网和铁通软交换核心网的互通；向下跳至到西航花园分光器与ONU 互联，将用户家内的不同的业务终端通过不同的VLAN 透传到OLT，实现不同业务的综合承载。
ONU采用FE配置，FE端口承载宽带业务。
设备端口数量按照总用户数的50%左右考虑，根据小区数据反馈表设备安装数量及位置如下表：本小区覆盖率为55.28%通过上表计算本次西航花园需求 ONU 共计84台，16FE 端口的ONU 设备53台，24FE 端口的ONU 设备28台，8FE 端口的ONU 设备3台，宽带设备箱84个，建议 ONU 就近取电，接地可连接至楼内竖井的接地扁钢或楼道内配电箱。
根据小区平面图及勘测信息，建议在33#楼东侧墙新建576芯光交, 内置 1:16分光器6台。
一、在这一趋势下，现代化住宅小区已不仅是传统意义上的居住之所，而是朝着智能化小区的方向发展，在高度的安全性、舒适的生活环境、便利的通讯方式、综合的信息服务和家庭智能化等方面不断满足居民千变万化的需求。
“智能化”将直接增加小区的“卖点”，是物业投资方和管理者共同追求的目标。
所谓智能化小区，就是拥有智能化服务与管理系统（INTELLIGENT HOME SERVICES AND MANAGEMENT SYSTEM ） 的小区，该系统采用目前国际上最先进的4C 技术（即： 计算机技术、自动控制技术，通讯与网络技术、现代显示技术）建设而成，让人们足不出户即可享受到便捷的物业管理、网上购物、网上教育、多媒体娱乐、家电远程控制、远程医疗、电子商务等综合服务。
小区管理者可以通过有关的系统管理小区的有关设备或与小区内的智能家庭连接互动，为其提供相关的智能化服务。
与此同时，接入网带宽问题日益凸显为制约人们网络生活的“瓶颈”。
ATM 以及高速IP 交换技术 的飞速发展，大大提升了核心网络的性能，为智能小区物业投资方和管理者、通信网络运营商和服务供应商采用诸如DSL 等宽带网络边缘技术提供了基础。
DSL 技术为客户提供了快速接入分组化视频、语音和数据的能力，使得运营商和服务供应商可以开创新的运行模式，开发出新的创收机会，以此获得巨大的发展潜力。
由于宽带网络技术将极大的丰富用户选择服务种类的方法，提供给用户根据各自的条件和需要订制不同的数据服务类型的机会，从而又对运营商和服务供应商带来了新的挑战。
因此，DSL 宽带接入设备的性能和完整性以及功能的多样性和灵活性将变的非常关键。
因特网用户的爆炸性增长和网络信息技术的飞速发展，各种网络应用冲击着人们的日常生活，我们的日常生活正在享受网络带来的便利，信息技术的应用同时也改变着我们的消费和生活方式。
网络通讯和计算机技术以其快速、便捷、经济等鲜明特点，代表了当今世界信息产业的发展趋势。
小区宽带接入方案范本尊敬的业主们：大家好！我是小区宽带接入方案小组的成员，今天我代表小组向大家介绍我们为小区制定的宽带接入方案。
随着互联网的迅速发展，宽带已经成为了人们生活中不可或缺的一部分。
而作为一个现代化小区，我们应该为业主提供高质量的宽带接入服务，以满足大家对网络的需求。
在制定宽带接入方案之前，我们小组对小区的实际情况进行了详细的调研和分析。
首先，我们调查了小区内的业主使用网络的需求。
通过调查发现，大家对宽带的需求主要集中在上网速度、稳定性和流量套餐等方面。
其次，我们还考察了小区内的网络基础设施情况，包括光纤布线和网络设备等。
通过调研和考察，我们明确了小区宽带接入方案的需求和可行性。
基于以上的调研和分析，我们为小区制定了以下的宽带接入方案：一、光纤到户小区将引入光纤到户技术，通过光纤线路实现宽带接入。
光纤线路的优势在于速度更快、稳定性更强，能够满足大家对高速网络的需求。
在光纤到户方案中，我们将选择可靠且品牌知名的网络服务提供商合作，确保网络质量和服务。
二、多种套餐选择为满足不同业主的需求，我们将提供多种不同的宽带套餐选择。
根据不同的上网需求，业主可以选择适合自己的套餐，包括不同的上网速度和流量配额。
通过提供多种套餐选择，我们希望能最大化满足业主的上网需求，让大家根据自己的需求选择适合自己的宽带套餐。
三、网络安全保障网络安全是我们重要的考虑因素之一。
为了保障业主的网络安全，我们将对小区网络进行安全防护措施，如设置防火墙、安装杀毒软件等。
同时，我们还将开展网络安全教育活动，提高业主对网络安全的意识，避免因上网不当造成安全问题。
四、售后服务体系在宽带接入方案中，我们不仅要提供稳定的网络服务，还要建立完善的售后服务体系，以满足业主的问题和需求。
我们将建立24小时的客服热线，业主可以随时拨打电话咨询和投诉。
同时，我们还将建立在线客服平台和小区宽带服务APP，方便业主随时随地进行咨询和申报问题。
五、费用规划在费用方面，我们将根据网络服务提供商的要求和市场行情进行合理定价。
某小区宽带接入案例
工程概述：
某小区地处某商业中心，小区周边配套设施齐全，是一个规划可容纳1400多住户的综合性社区，小区定位为高中档型，住户以中等以上收入家庭为主，共有8栋楼，每栋楼约有180户，小区可容纳住户1400户左右。
用户需求
(1) 高性价比的全光网络系统；
(2) 每个住户信息点的接入带宽可控制。
(3) 小区信息点具有良好的扩容能力，能满足以后更多用户接入。
(4) 建成的网络架构符合该小区的地理环境，满足小区用户5到10年内的网络接入需求。
方案设计
采用石英光纤和塑料光纤混合使用的GEPON全光接入整体解决方案，实现光纤到桌面。
在电信运营商的机房放置OLT（4个下联PON口，4个上联GE口，上下行对称带宽1.25Gbps），其网络管理系统由运营中心统一管理；
机房到小区机房铺设单模石英光纤。
根据目前容量使用两根石英光纤，后期根据用户业务需求可扩容；
石英光纤进入小区机房，连接到ODN(1:32分光比，可根据小区楼宇具体分布采用不超过三级的分路)，石英光纤之间采用SC/FC对接。
小区机房ODN引出石英光纤，分别连接到8栋楼宇的16个ONU，机房到ONU的石英光纤采用铠装光缆；
ONU的4个下行塑料光纤（POF）接口与4台24口POF交换机相连，通过双芯塑料光缆接入家庭住户，实现全光网覆盖。
以下是线路分布示意图：
一级分光ODN放置于小区中心机房，ONU分置于各住宅楼，对于距离较远的住宅楼，可以通过在离其较近的住宅楼内放
置二级分光ODN来连接。
OLT放置在运营商机房，汇聚于中心机房的宽带接入服务器，通过单模光纤下联小区机房的ODN（分光器），ODN放置在小区交接箱内。
每栋住宅楼分别放置2个ONU，每个ONU提供4个百兆的塑料光纤接口，两个ONU接入8台24口塑料光纤交换机，可满足每栋楼180户的网络端口接入。
用户配置
每个家庭配置塑料光纤插座、连接器和USB塑料光纤网络适配器（适用于PC或手提电脑）一套；台式机也可配置塑料光
纤PCI以太网卡。
产品及型号数量
塑料光纤插座ZJY-PP-1 1个
USB塑料光纤网络适配器WA-100U-01 1个
塑料光纤连接器ZJY-CO-1 1个
该小区开放性的FTTD（光纤到桌面）平台具有非常好的灵活性和适用性，可为某运营商开展各种增值业务提供网络基础，并为小区物业提供丰富的宽带增值业务，实现投资增值，包括IPTV、视频会议、VOD、宽带网络游戏、远程教育、社区信息化
平台等基于IP的网络应用。
结束语：
随着房产行业的发展，房地产商为了加强自身项目竞争力。
提高项目知名度，不断开发新的项目竟点，网络化智能建筑已经成为当前房产行业的发展热点之一，它不仅为房产商提供了销售增值，而且为提高物业管理水平提供了前提保障。
网络智能化是指通过配置住宅区内的各功能系统，并以布线为基础，以及实现园区内各种公共设施智能管理的统一；它服务于社区的需要，提供安全、舒适、方便、节能可持续发展的生活环境。
中技源塑料光纤GEPON系统把小区打造成五星级信息家园，安全、舒适的生活环境：智能识别技术运用于物业中，住宅
门禁，巡更，车库管理，消费等视频监视控制系统，能够实现整栋楼宇监控，小区全方位的安保监控。
为业主提供安全舒适的小区环境。
便捷、高效的资讯服务：智能化管理，将提供光纤到桌面(FTTD)，业主可享受高达100兆的宽带接入，高速接收和储存海量的信息。
不同种类的ONU提供多种接口满足不同业务接入的需求。
