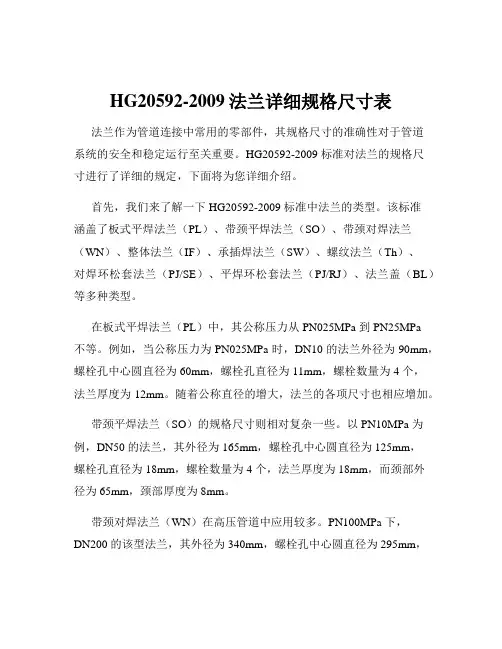

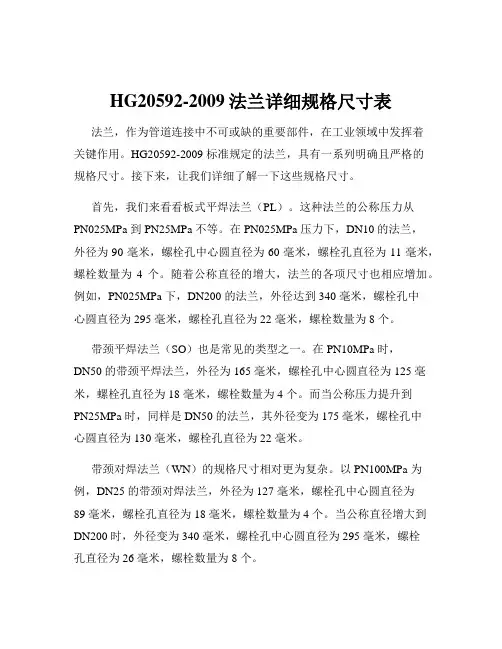

HG20592-2009法兰详细规格尺寸表法兰，作为管道连接中不可或缺的重要部件，在工业领域中发挥着关键作用。
HG20592-2009 标准规定的法兰，具有一系列明确且严格的规格尺寸。
接下来，让我们详细了解一下这些规格尺寸。

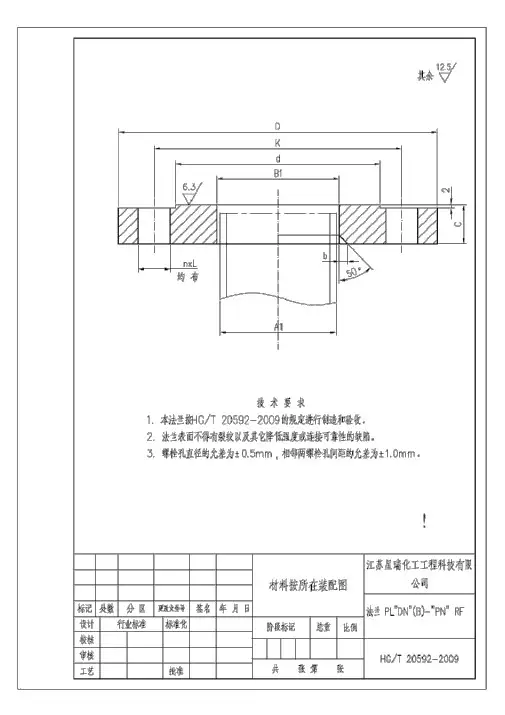

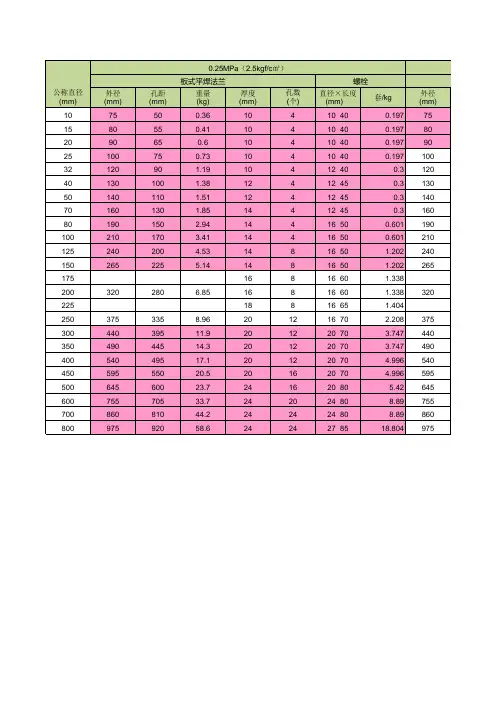

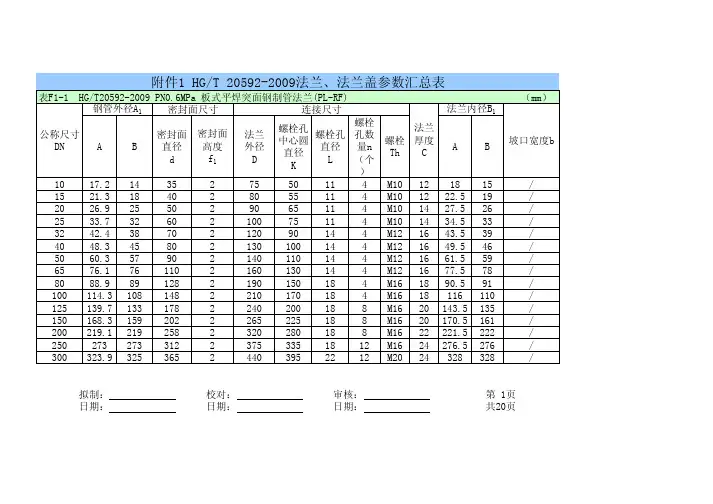

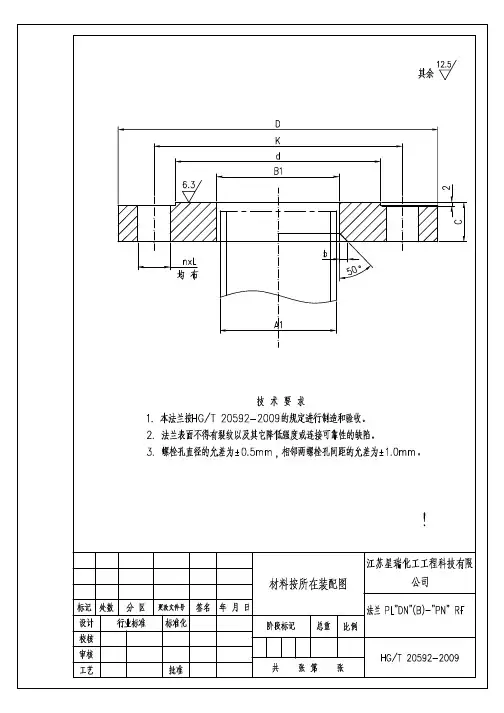

首先，我们来看看板式平焊法兰（PL）。
这种法兰的公称压力从PN025MPa 到 PN25MPa 不等。
在 PN025MPa 压力下，DN10 的法兰，外径为 90 毫米，螺栓孔中心圆直径为 60 毫米，螺栓孔直径为 11 毫米，螺栓数量为4 个。
随着公称直径的增大，法兰的各项尺寸也相应增加。
例如，PN025MPa 下，DN200 的法兰，外径达到 340 毫米，螺栓孔中心圆直径为 295 毫米，螺栓孔直径为 22 毫米，螺栓数量为 8 个。
带颈平焊法兰（SO）也是常见的类型之一。
在 PN10MPa 时，DN50 的带颈平焊法兰，外径为 165 毫米，螺栓孔中心圆直径为 125 毫米，螺栓孔直径为 18 毫米，螺栓数量为 4 个。
而当公称压力提升到PN25MPa 时，同样是 DN50 的法兰，其外径变为 175 毫米，螺栓孔中心圆直径为 130 毫米，螺栓孔直径为 22 毫米。
带颈对焊法兰（WN）的规格尺寸相对更为复杂。
以 PN100MPa 为例，DN25 的带颈对焊法兰，外径为 127 毫米，螺栓孔中心圆直径为89 毫米，螺栓孔直径为 18 毫米，螺栓数量为 4 个。
当公称直径增大到DN200 时，外径变为 340 毫米，螺栓孔中心圆直径为 295 毫米，螺栓孔直径为 26 毫米，螺栓数量为 8 个。
整体法兰（IF）在不同的压力等级下，尺寸也有所差异。
PN16MPa 时，DN80 的整体法兰，外径为 200 毫米，螺栓孔中心圆直径为 160 毫米，螺栓孔直径为 18 毫米，螺栓数量为 8 个。
承插焊法兰（SW）在 PN100MPa 压力下，DN15 的法兰，外径为95 毫米，螺栓孔中心圆直径为 65 毫米，螺栓孔直径为 14 毫米，螺栓数量为 4 个。
