通用法兰规格尺寸表

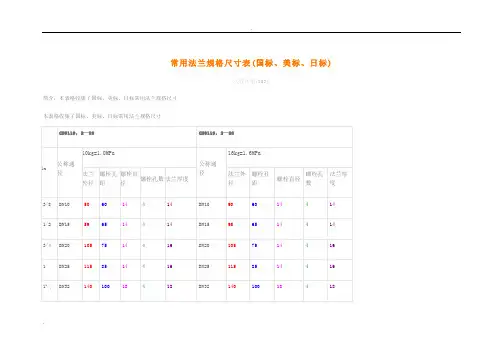

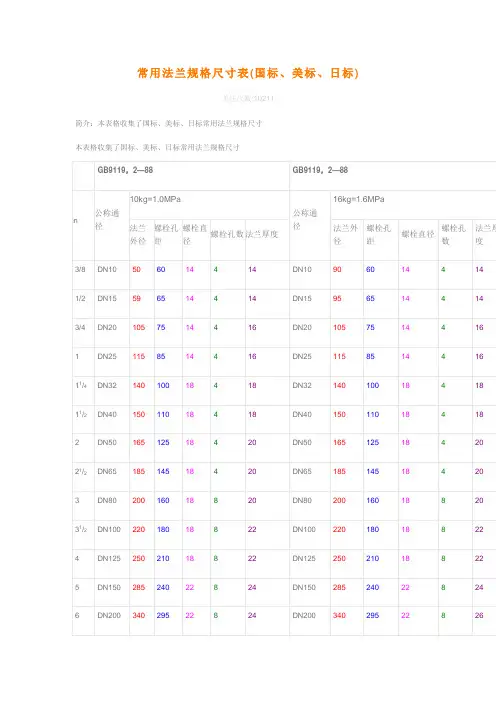

常用法兰规格尺寸表常用法兰规格尺寸表(国标、美标、日标) GB9119，2—88 GB9119，2—88in 公称通径10kg=1.0MPa公称通径16kg=1.6MPa 法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度3/8 DN10 50 60 14 4 14 DN10 90 60 14 4 14 ㎡㎏1/2 DN15 59 65 14 4 14 DN15 95 65 14 4 143/4 DN20 105 75 14 4 16 DN20 105 75 14 4 161 DN25 115 85 14 4 16 DN25 115 85 14 4 1611/4DN32 140 100 18 4 18 DN32 140 100 18 4 1811/2DN40 150 110 18 4 18 DN40 150 110 18 4 182 DN50 165 125 18 4 20 DN50 165 125 18 4 2021/2DN65 185 145 18 4 20 DN65 185 145 18 4 203 DN80 200 160 18 8 20 DN80 200 160 18 8 2031/2DN100 220 180 18 8 22 DN100 220 180 18 8 224 DN125 250 210 18 8 22 DN125 250 210 18 8 225 DN150 285 240 22 8 24 DN150 285 240 22 8 246 DN200 340 295 22 8 24 DN200 340 295 22 8 268 DN250 395 350 22 12 26 DN250 405 355 26 12 2910 DN300 445 400 22 12 28 DN300 460 410 26 12 3212 DN350 505 460 22 16 30 DN350 520 470 26 16 3514 DN400 565 515 26 16 32 DN400 580 525 30 16 3816 DN450 615 565 26 20 35 DN450 640 585 30 20 4218 DN500 670 620 26 20 38 DN500 715 650 33 20 4620 DN600 780 725 26 20 42 DN600 840 770 36 20 5224JIS标准JIS标准JIS标准in 公称通径10kg=1.0MPa公称通径16kg=1.6MPa公称通径20kg=2.0MPa法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度3/8 DN10 DN10 DN101/2 DN15 DN15 DN153/4 DN20 DN20 DN201 DN25 DN25 DN2511/4DN32 DN32 DN3211/2DN40 140 105 19 4 16 DN40 140 105 19 4 16 DN40 140 105 19 4 18 2 DN50 155 120 19 4 16 DN50 155 120 19 8 16 DN50 155 120 19 8 18 21/2DN65 175 140 19 4 18 DN65 175 140 19 8 18 DN65 175 140 19 8 20 3 DN80 185 150 19 8 18 DN80 200 , 160 22 8 20 DN80 200 160 23 8 22 31/2DN90 195 160 19 8 18 DN90 210 170 22 8 20 DN90 210 170 23 8 244 DN100 210 175 19 8 18 DN100 225 185 22 8 22 DN100 225 185 23 8 245 DN125 250 210 23 8 20 DN125 270 225 25 8 22 DN125 270 225 25 8 266 DN150 280 240 23 8 22 DN150 305 260 25 12 24 DN150 305 260 25 12 28 8 DN200 330 290 23 12 22 DN200 350 305 25 12 26 DN200 350 305 25 12 30 10 DN250 400 355 25 12 24 DN250 430 380 29 12 28 DN250 430 380 29 12 34 12 DN300 445 400 25 16 24 DN300 480 430 29 16 30 DN300 480 430 29 16 36 14 DN350 490 445 25 16 26 DN350 540 480 32 16 34 DN350 540 480 33 16 40 16 DN400 560 510 27 16 28 DN400 605 540 35 16 38 DN400 605 540 33 16 46 18 DN450 DN450 DN45020 DN500 DN500 DN50024 DN600 DN600 DN600ANSI标准125型ANSI标准150型ANSI标准300型in 公称通径10kg=1.0MPa公称通径16kg=1.6MPa公称通径20kg=2.0MPa法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度3/8 DN10 DN10 DN101/2 DN15 DN15 DN153/4 DN20 DN20 DN201 DN25 DN25 DN2511/4DN32 DN32 DN3211/2DN40 127 98.5 16 4 14.3 DN40 127 98.5 16 4 17.5 DN40 156 114.5 19 4 18 2 DN50 152 120.5 19 4 15.9 DN50 152 121.5 19 4 19.1 DN50 165 127 22 8 18 21/2DN65 178 139.5 19 4 17.5 DN65 178 139.5 19 4 22.3 DN65 190 149 22 8 203 DN80 190 152.5 194 19.1 DN80 190 152.5 19 4 23.9 DN80 210 168 22 8 224 DN100 229 190.5 19 8 23.9 DN100 229 190.5 19 8 23.9 DN100 254 200 22 8 245 DN125 254 216.5 22 8 23.9 DN125 254 216.5 22 8 23.9 DN125 279 235 22 8 266 DN150 279 241.5 22 8 25.4 DN150 279 241.5 22 8 25.4 DN150 318 270 2 2 12 28 8 DN200 343 298.5 22 8 28.6 DN200 343 298.5 22 8 28.6 DN200 381 330 25 12 30 10 DN250 406 362.5 25 12 30.2 DN250 406 362.5 25 12 30.2 DN250 444 387.5 29 16 34 12 DN300 483 432 25 12 31.8 DN300 483 432 25 12 31.8 DN300 521 451 32 16 36 14 DN350 533 476.5 29 12 35 DN350 533 476.5 29 12 35 DN350 584 514.5 32 20 40 16 DN400 597 539.5 29 16 36.6 DN400 597 539.5 29 16 36.6 DN400 648 571.5 3 5 20 46 18 DN450 DN450 DN45020 DN500 DN500 DN50024 DN600 DN600 DN600国标(GB9112—9131—88)管法兰连接尺寸表公称通径DNmm公 称 压 力 PN MPa(bar)0.25(2.5)/0.6(6) 1.0(10) 1.6(16) 2.5(25) 2.0(20) DK n LD K n LD K n LD K n L D Kn L 40 130 100 414 150 110 4 18 150 110 4 18 150 110 4 18130 98．5 4 16 50 140 110 165 125 165 125 165 125 150 120．5 2065 160 130 185 145 185 145 185 145 8 180 139．5 80 190 150 18200 160 8 200 160 8 200 160 190 152．5 100 210 170 220180 220 180 235 190 22 230 190．58 125 240 200 8250 210 250 210 270 220 26 25521622150 265 225 285 240 22 285 240 22 300 250 280 241．5200 320 280 340 295 340 295 12 360 310 12345 298．5 250 375 33512 395 350 12 405355 26 425 370 30 405 362 1226 300 440 395 22445 400 460 410 485430 16 485 432 350 490 445 505460 16520 470 16555 490 33 535470 30 400 540 495 16 565 515 26 580 525 30 620 550 36 600 540 16450 595 550 615 565 20 640585 20 670 600 20 635578 33 500 645 600 20670 620 715 650 33 730660 70063520600 755 705 26 780 725 30 840 770 36845 770 39 815 749．536 700 860 810 24 895840249108402496087524 42 /800 975 920 30 1015 950 33 1025 950 39 1085 990 48 9001075 1020 1115 1050281125 105028 1185 1090281000 1175 1120 28 1230 116036 1255 1170 42 1320 121056120013751405 13201340 323033 1455 1380 32 39 1485 1390 32481530 1420 32140015751630 15201560 3630361675 1590 36 42 1685 1590 361755 1640 366216001790183017301760 401915 1820 40 48 1930 1820 40 56 1975 1860 40代号D - 法兰外径 mm ； n - 螺栓孔个数 D 1 - 法兰螺栓孔中心圆直径 mm d - 螺栓孔直径 mm;国标(GB9112—9131—88)管法兰连接尺寸表公称通径DNm m公 称 压 力 PN MPa(bar)0.25(2.5)/0.6(6) 1.0(10) 1.6(16) 2.5(25) 2.0(20) DKnLDKnLDKnLDKn LD K nL 40 130 100 4 14 150 110 418150 110 4 18150 110 418 130 98．5 41650 140 110 165 125 165 125 165 125 150 120．5 20 65 160 130 185 145 185 145 185 145 8 180 139．5 80 190 150 18200 160 8 200 160 8200 160190 152．5 100 210 170 220 180 220 180 235 190 22 230190．5 8 125 240 200 8 250 210 250 210 270 220 26 255 216 22150 265 225 285 240 22 285 240 22300 250 280 241．5 200 320 280 340 295 340 295 12360 310 12345 298．5 250 375 335 12 395 350 12405 355 26 425 370 30405 362 1226 300 440 395 22 445 400 460 410 485 43016 485432 350 490 445 505 460 16520 470 16555 490 33 535 470 30400 540 495 16565 51526 580 525 30 620 550 36 600 540 16450 595 550 615 565 20 640 58520 670 60020 635578 33 500 645 600 20670 620 715 650 33 730 660 700 635 20600 755 705 26780 725 30 840 770 36845 770 39 815 749．536 700 860 810 24 895 840 24910 840 24960 875 2442 /800 975 920 30 1015 950 33 1025 950 39 1085 990 48 900 1075 1020 1115 1050281125 1050281185 1090281000 1175 1120 281230 116036 1255 1170 42 1320 12105612001375 1405 1320 1340 3230 33 1455 1380 32 39 1485 1390 32481530 1420 3214001575 1630 1520 1560 3630361675 1590 36 42 1685 1590 36 1755 1640 366216001790 1830 1730 1760 401915 1820 40 48 1930 1820 40 56 1975 1860 40代号D - 法兰外径 mm ； n - 螺栓孔个数 D 1 - 法兰螺栓孔中心圆直径 mm d - 螺栓孔直径 mm;国标标准法兰尺寸对照表PN1.6MPa 的尺寸口径DN A B C E H D 螺栓 50 160 125 100 3 16 18 4-M16 65 180 145 120 3 18 18 4-M16 80 195 160 135 3 20 18 8-M16 100 215 180 155 3 20 18 8-M16 125 245 210 185 3 22 18 8-M16 150 280 240 210 3 24 23 8-M20 200 335 295 265 3 26 23 12-M20 250 405 355 320 3 30 25 12-M22 300 460 410 375 4 30 25 12-M22 350 520 470 435 4 34 25 16-M22 400 580 525 485 4 36 30 16-M27 450 640 585 545 4 40 30 20-M27 500 705 650 608 4 44 34 20-M30 600 840 770 718 5 48 41 24-M36 700 910 840 788 5 50 41 24-M36 800 1020 950 898 5 52 41 24-M36 900 1120 1050 998 5 54 41 28-M36 10001255 11701110 556 48 28-M42PN2.5MPa的尺寸口径DN A B C E H D 螺栓50 160 125 100 3 20 18 4-M1665 180 145 120 3 22 18 8-M1680 195 160 135 3 22 18 8-M16100 230 190 160 3 24 23 8-M20 125 270 220 188 3 28 25 8-M22 150 300 250 218 3 30 25 8-M22 200 360 310 278 3 34 25 12-M22 250 425 370 332 3 36 30 12-M27 300 485 430 390 4 40 30 12-M27 350 550 490 448 4 44 34 16-M30 400 610 550 505 4 48 34 16-M30 450 660 600 555 4 50 34 20-M30 500 730 660 610 4 52 41 20-M36 600 840 770 718 5 56 41 20-M36 700 955 875 815 5 60 48 24-M42 800 1070 990 930 5 64 48 24-M42 900 1180 1090 1025 5 66 54 28-M48 1000 1305 1210 1140 5 68 58 28-M52PN4.0MPa的尺寸口径DN A B C G E F H D 螺栓50 160 125 100 88 3 4 20 18 4-M1665 180 145 120 110 3 4 22 18 4-M1680 195 160 135 121 3 4 22 18 8-M16 100 230 190 160 150 3 4.5 24 23 8-M20 125 270 220 188 175 3 4.5 28 25 8-M22 150 300 250 218 204 3 4.5 30 25 8-M22 200 375 320 282 260 3 4.5 38 30 12-M27 250 445 385 345 313 3 4.5 42 34 12-M30 300 510 450 408 364 4 4.5 46 34 16-M30 350 570 510 465 422 4 5 52 34 16-M30 400 655 585 535 474 4 5 58 41 16-M36 450 680 610 560 524 4 5 60 41 20-M36 500 755 670 612 576 4 5 62 48 20-M42 600 890 795 730 678 5 6 62 54 20-M48 700 995 900 825 768 5 6 68 54 24-M48 800 1135 1030 960 876 5 6 76 58 24-M52PN6.4MPa的尺寸口径DN A B C G E F H D 螺栓50 175 135 105 88 3 4 26 23 4-M2065 200 160 130 110 3 4 28 23 4-M2080 210 170 140 121 3 4 30 23 8-M20100 250 200 168 150 3 4.5 32 25 8-M22 125 295 240 202 175 3 4.5 36 30 8-M27 150 340 280 240 204 3 4.5 38 34 8-M30 200 405 345 300 260 3 4.5 44 34 12-M30 250 470 400 352 313 3 4.5 48 41 12-M36 300 530 460 412 364 4 4.5 54 41 16-M36 350 595 525 475 422 4 5 60 41 16-M36 400 670 585 525 474 4 5 66 48 16-M42 500 800 705 640 576 4 5 70 54 20-M48 600 930 820 750 678 5 6 76 58 20-M52PN10.0MPa的尺寸口径DN A B C G E F H D 螺栓50 195 145 112 85 8 12 28 25 4-M2265 220 170 138 110 8 12 32 25 8-M2280 230 180 148 115 8 12 34 25 8-M22100 265 210 172 145 8 12 38 30 8-M27 125 310 250 210 175 8 12 42 34 8-M30 150 350 290 250 205 8 12 46 34 12-M30 200 430 360 312 265 8 12 54 41 12-M36 250 500 430 382 320 8 12 60 41 12-M36 300 585 500 442 375 8 12 70 48 16-M42 350 655 560 498 420 11 12 76 54 16-M48 400 715 620 558 480 11 17 80 54 16-M48PN16.0MPa尺寸口径DN A B C G E F H D 螺栓50 215 165 132 95 8 12 36 25 8-M2265 245 190 152 110 8 12 44 30 8-M2780 260 205 168 130 8 12 46 30 8-M27100 300 240 200 160 8 12 48 34 8-M30 125 355 285 238 190 8 12 60 41 8-M36 150 390 318 270 205 10 14 66 41 12-M36 200 480 400 345 275 11 17 78 48 12-M42 250 580 485 425 330 11 17 88国标钢制管法兰制造标准法兰类型密封面形式公称压力/Mpa 公称通径管子外径所属体系标准编号整体法兰平面、突面、凹凸面、榫槽面 PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0、PN16.0DN10～DN2000 英制系列和米制系列欧洲体系GB/T9113.1～GB/T9113.4-2000平面、突面、凹凸面、榫槽面、环连接面PN2.0、PN5.0、PN11.0、PN15.0、PN26.0、PN42.0DN15～ DN600英制系列 美洲体系螺纹法兰突面PN0.6、PN1.0、PN1.6、PN2.5、PN4.0 DN10～ DN150英制系列 欧洲体系GB/T9114-2000突面PN2.0、PN5.0、PN11.0、PN15.0DN15～ DN600英制系列 美洲体系对焊法兰平面、突面、凹凸面、榫槽面 PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0、PN16.0DN10～DN3000 英制系列和米制系列欧洲体系GB/T9115.1～GB/T9115.4-2000平面、突面、凹凸面、榫槽面、环连接面PN2.0、PN5.0、PN11.0、PN15.0、PN26.0、PN42.0 DN15～ DN600英制系列 美洲体系带颈平焊法兰平面、突面、凹凸面、榫槽面PN0.6、PN1.0、PN1.6、PN2.5、PN4.0DN10～DN600英制系列和米制系列欧洲体系GB/T9116.1～GB/T9116.4-2000平面、突面、凹凸面、榫槽面、环连接面 PN2.0、PN5.0、PN11.0、PN15.0、PN26.0 DN15～ DN600英制系列美洲体系带颈承插焊法兰突面、凹凸面、榫槽面、环连接面PN2.0、PN5.0、PN11.0、PN15.0、PN26.0 DN15～ DN80英制系列美洲体系 GB/T9117.1～GB/T9117.4-2000对焊环带颈松套法兰突面、环连接面PN2.0、PN5.0、PN11.0、PN15.0、PN26.0、PN42.0DN15～ DN600英制系列美洲体系 GB/T9118.1～GB/T9118.2-2000板式平焊法兰 平面、突面 PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、 DN10～DN2000 英制系列和米制系列欧洲体系GB/T9119-2000对焊环板式松套法兰突面、凹凸面、榫槽面PN1.0、PN1.6、PN2.5、PN4.0、DN10～DN600英制系列和米制系列欧洲体系 GB/T9120.1～GB/T9120.3-2000平焊环板式松套法兰突面、凹凸面、榫槽面PN0.6、PN1.0、PN1.6、PN2.5、PN4.0DN10～DN600英制系列和米制系列欧洲体系GB/T9121.1～GB/T9121.3-2000翻边环板式松套法兰突面PN0.6、PN1.0 DN10～DN300英制系列和米制系列欧洲体系GB/T9122-2000法兰盖平面、突面、凹凸面、榫槽面PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0、PN16.0DN10～DN2000 欧洲体系GB/T9123.1～GB/T9123.4-2000 平面、突面、凹凸面、榫槽面、环连接面PN2.0、PN5.0、PN11.0、PN15.0、PN26.0、PN42.0DN15～DN600 美洲体系国标钢制管法兰检验标准:GB/T9124-2000国标真空法兰标准（2）图1 固定法兰表1 固定法兰尺寸（mm）公称通径F* B H E* Mjs16CH13X 螺栓D n10 16 20 25 32 12.217.222.226.234.2404550557055606570903035404555888886.66.66.66.690.60.60.60.61666684444440 50 63 80 100 125 160 200 250 320 400 500 630 800 1000 1250 1600 1800 2000 41.252.27083102127153213261318400501651800100012501600180020008090110125145175200260310395480580720890109014041755194022051001101301451652002252853354255106107509201120144017901980224565759511013015518024029037045055069086010601340170519202140121212121216161616202020242424283032329999911111111141414141414191924241111111112222222.52.52.52.58888810101010121212121212161620204448888121212161620243232323232* 见3.4.2。

法兰标准尺寸表三、JIS 10K、16K、20K、30K、40K、63K、RF、FF 法兰尺寸表表14 JIS 10K、RF、FF mm表 15 JIS 16K、RF、FF mm表16 JIS 20K、RF、FF mm*t值中较小值为钢及可锻铸铁法兰；较大值为铸铁法兰。

表 17 JIS 30K、RF、FF mm表 18 JIS 40K、RF、FF表 19 JIS 63K、RF、FF mm四、JPI 150、300、600RF、RJ法兰尺寸表表 20 JPI 150RF mm表 21 JPI 300RF mm表 22 JPI 600RF mm表 23 JPI 150RJ mm表24 JPI 300RJ mm表 25 JPI 600RJ mm五、德国DIN标准法兰尺寸表 26 PN16(1.6MPa) mm表 27 PN40(4..0MPa) mm六、中国JB标准法兰尺寸(JB/T79.1-94)1.凸面整体铸钢管法兰表28 PN1.6MPa mm表29 PN2.5MPa mm表 30 PN4.0MPa mm注：表28～30中系列1法兰连接尺寸与国标及德国法兰标准尺寸互换；系列2尺寸与原机标准法兰尺寸互换；新产品设计应优先采用系列1尺寸。

2.凹凸面整体铸钢管法兰(JB/T79.2-94)图 2 凹凸面整体铸钢管法兰 mm 表 31 PN4.0MPa mm表 32 PN6.3MPa mm表 33 PN10.0MPa mm表 34 PN16.0MPa mm表 35 PN20.0MPa mm注：表31～35中系列1法兰连接尺寸与国标及德国法兰标准尺寸互换，系列2尺寸与原机标法兰尺寸互换；新产品设计优先采用系列1尺寸。

(JB/T79.3-94)3、榫槽面整体铸钢管法兰表 36 PN4.0MPa mm表 37 PN6.3MPa mm表38 PN10.0MPa mm注：表36～38中系列1法兰连接尺寸与国标及德国法兰标准尺寸互换；系列2尺寸与原机标法兰尺寸互换；新产品设计应优先采用系列1尺寸。

dn法兰尺寸对照表法兰尺寸对照表A型法兰尺寸：1. A15—DN200：外径200mm，法兰宽度15mm；2. A20—DN250：外径250mm，法兰宽度20mm；3. A25—DN300：外径300mm，法兰宽度25mm；4. A32—DN350：外径350mm，法兰宽度32mm；5. A40—DN400：外径400mm，法兰宽度40mm；6. A50—DN500：外径500mm，法兰宽度50mm；7. A65—DN600：外径600mm，法兰宽度65mm；8. A80—DN700：外径700mm，法兰宽度80mm；9. A100—DN800：外径800mm，法兰宽度100mm；10. A125—DN1000：外径1000mm，法兰宽度125mm；11. A150—DN1200：外径1200mm，法兰宽度150mm；12. A200—DN1400：外径1400mm，法兰宽度200mm；13. A250—DN1600：外径1600mm，法兰宽度250mm；14. A320—DN1800：外径1800mm，法兰宽度320mm；15. A400—DN2000：外径2000mm，法兰宽度400mm；B型法兰尺寸：1. B15—DN200：外径200mm，法兰宽度15mm；3. B25—DN300：外径300mm，法兰宽度25mm；4. B32—DN350：外径350mm，法兰宽度32mm；5. B40—DN400：外径400mm，法兰宽度40mm；6. B50—DN500：外径500mm，法兰宽度50mm；7. B65—DN600：外径600mm，法兰宽度65mm；8. B80—DN700：外径700mm，法兰宽度80mm；9. B100—DN800：外径800mm，法兰宽度100mm；10. B125—DN1000：外径1000mm，法兰宽度125mm；11. B150—DN1200：外径1200mm，法兰宽度150mm；12. B200—DN1400：外径1400mm，法兰宽度200mm；13. B250—DN1600：外径1600mm，法兰宽度250mm；14. B320—DN1800：外径1800mm，法兰宽度320mm；15. B400—DN2000：外径2000mm，法兰宽度400mm；法兰尺寸对照表是工程设计中常用的一种设备衡量标准。

国标标准法兰尺寸对照表一、前言法兰是管道连接的重要组成部分，国家标准规定了不同尺寸的法兰应该有的尺寸和公差范围，以确保管道连接的质量和安全性。

本文将介绍国标法兰尺寸对照表，以便读者在实际工作中能够正确选择和使用法兰。

二、法兰标准在国内，法兰依据GB/T、HG、SH、JB、JB/T等标准进行生产和质量控制。

其中，GB/T是国家标准，HG和SH是中式法兰，JB和JB/T是机械法兰。

根据标准的不同，法兰的尺寸也有所不同。

下面将分别介绍这几种法兰的尺寸对照表。

三、GB/T法兰尺寸对照表GB/T法兰分普通和减薄两种，其中减薄法兰又分为大口径和小口径两种。

下面是GB/T法兰的尺寸对照表：1.普通法兰：DN D1 D2 D3 b n d(公称直径)(法兰外径)(法兰孔径)(内径)(法兰厚度)(法兰螺孔数)(螺孔直径)15 95 65 45 14 4 1420 105 75 55 16 4 1425 115 85 65 16 4 1432 140 100 78 18 4 1840 150 110 85 18 4 1850 165 125 100 20 4 1865 185 145 120 22 4 18 80 200 160 135 22 8 18 100 220 180 155 24 8 18 125 250 210 185 26 8 18 150 285 240 210 28 8 23 200 340 295 265 30 12 23 250 405 350 320 34 12 25 300 460 400 375 36 12 25 350 520 460 435 40 16 25 400 580 515 485 42 16 30 500 715 620 590 48 20 30 600 840 725 700 56 20 36 700 910 795 810 60 24 36 800 1025 920 920 68 24 36900 1125 1015 1020 78 28 36 1000 1255 1125 1120 88 28 36 1200 1485 1340 1320 102 32 391400 1685 1560 1530 118 36 421600 1915 1760 1730 134 40 451800 2115 1970 1930 152 44 482000 2335 2180 2130 170 48 482200 2555 2390 2330 172 48 522400 2775 2600 2530 182 52 522600 2995 2810 2730 196 56 562800 3215 3020 2930 197 56 562.减薄法兰：a.大口径减薄法兰DN D1 D2 D3 b n d(公称直径) (法兰外径) (法兰孔径) (内径) (法兰厚度) (法兰螺孔数) (螺孔直径)300 400 372 345 25 20 23350 460 428 400 30 20 23400 515 482 450 32 20 25450 565 532 500 32 24 25500 620 585 550 34 24 25600 725 685 650 36 28 30700 840 800 780 40 28 30800 950 905 890 42 28 30900 1050 1005 990 46 32 301000 1170 1115 1090 5032 331200 1400 1330 1310 5636 361400 1620 1550 1530 6040 391600 1840 1770 1750 6444 421800 2060 1990 1970 6848 452000 2280 2210 2190 7252 482200 2500 2430 2410 7656 512400 2750 2630 2630 8060 54b.小口径减薄法兰DN D1 D2 D3b n d(公称直径) (法兰外径) (法兰孔径) (内径) (法兰厚度) (法兰螺孔数) (螺孔直径)15 95 65 4510 4 1420 105 75 55 10 4 1425 115 85 65 10 4 1432 140 100 78 10 4 1840 150 110 85 12 4 1850 165 125 100 144 1865 185 145 120 14 4 1880 200 160 135 16 8 18100 220 180 155 18 8 18125 250 210 185 208 18四、HG法兰尺寸对照表HG法兰是中式法兰之一，分为普通和减薄两种。

GB9119，2—88 GB9119，2—88in 公称通径10kg=公称通径16kg=法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度3/8DN10506014414DN10906014414㎡㎏1/2DN155********DN159********3/4DN201057514416DN2010575144161DN251158514416DN25115851441611/4DN3214010018418DN321401001841811/2DN4015011018418DN40150110184182DN5016512518420DN501651251842021/2DN6518514518420DN65185145184203DN8020016018820DN802001601882031/2DN10022018018822DN100220180188224DN12525021018822DN125250210188225DN15028524022824DN150285240228246DN20034029522824DN200340295228268DN250395350221226DN25040535526122910DN300445400221228DN30046041026123212DN350505*********DN35052047026163514DN400565515261632DN40058052530163816DN450615565262035DN45064058530204218DN500670620262038DN50071565033204620DN600780725262042DN60084077036205224JIS标准JIS标准JIS标准in 公称通径10kg=公称通径16kg=公称通径20kg=法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度3/8DN10DN10DN101/2DN15DN15DN153/4DN20DN20DN201DN25DN25DN2511/4DN32DN32DN3211/2DN4014010519416DN4014010519416DN4014010519418 2DN5015512019416DN5015512019816DN5015512019818 21/2DN6517514019418DN6517514019818DN6517514019820 3DN8018515019818DN80200, 16022820DN8020016023822 31/2DN9019516019818DN9021017022820DN9021017023824 4DN10021017519818DN10022518522822DN10022518523824 5DN12525021023820DN12527022525822DN125270225258266DN15028024023822DN150305260251224DN150305260251228 8DN200330290231222DN200350305251226DN200350305251230 10DN250400355251224DN250430380291228DN250430380291234 12DN300445400251624DN300480430291630DN300480430291636 14DN350490445251626DN350540*********DN350540********* 16DN400560510271628DN400605540351638DN400605540331646 18DN450DN450DN45020DN500DN500DN50024DN600DN600DN600ANSI标准125型ANSI标准150型ANSI标准300型in 公称通径10kg=公称通径16kg=公称通径20kg=法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度3/8DN10DN10DN101/2DN15DN15DN153/4DN20DN20DN201DN25DN25DN2511/4DN32DN32DN3211/2DN40127164DN40127164DN4015619418 2DN50152194DN50152194DN5016512722818 21/2DN65178194DN65178194DN6519014922820 3DN80190194DN80190194DN8021016822822 4DN100229198DN100229198DN10025420022824 5DN125254228DN125254228DN12527923522826 6DN150279228DN150279228DN150318270 2 21228 8DN200343228DN200343228DN200381330251230 10DN2504062512DN2504062512DN250444291634 12DN3004834322512DN3004834322512DN300521451321636 14DN350533291235DN350533291235DN350584322040 16DN4005972916DN4005972916DN400648 3 52046 18DN450DN450DN45020DN500DN500DN50024DN600DN600DN600国标(GB9112—9131—88)管法兰连接尺寸表国标真空法兰标准（2）图1 固定法兰表1 固定法兰尺寸（mm）图2 卡钳法兰表2 卡钳法兰尺寸（mm）** 见。

GB9119，2—88 GB9119，2—88in 公称通径10kg=1.0MPa公称通径16kg=1.6MPa 法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度3/8 DN10 50 60 14 4 14 DN10 90 60 14 4 14 ㎡㎏1/2 DN15 59 65 14 4 14 DN15 95 65 14 4 143/4 DN20 105 75 14 4 16 DN20 105 75 14 4 161 DN25 115 85 14 4 16 DN25 115 85 14 4 1611/4DN32 140 100 18 4 18 DN32 140 100 18 4 1811/2DN40 150 110 18 4 18 DN40 150 110 18 4 182 DN50 165 125 18 4 20 DN50 165 125 18 4 2021/2DN65 185 145 18 4 20 DN65 185 145 18 4 203 DN80 200 160 18 8 20 DN80 200 160 18 8 2031/2 DN100 220 180 18 8 22 DN100 220 180 18 8 224 DN125 250 210 18 8 22 DN125 250 210 18 8 225 DN150 285 240 22 8 24 DN150 285 240 22 8 246 DN200 340 295 22 8 24 DN200 340 295 22 8 268 DN250 395 350 22 12 26 DN250 405 355 26 12 2910 DN300 445 400 22 12 28 DN300 460 410 26 12 3212 DN350 505 460 22 16 30 DN350 520 470 26 16 3514 DN400 565 515 26 16 32 DN400 580 525 30 16 3816 DN450 615 565 26 20 35 DN450 640 585 30 20 4218 DN500 670 620 26 20 38 DN500 715 650 33 20 4620 DN600 780 725 26 20 42 DN600 840 770 36 20 5224JIS标准JIS标准JIS标准in 公称通径10kg=1.0MPa公称通径16kg=1.6MPa公称通径20kg=2.0MPa法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度3/8 DN10 DN10 DN101/2 DN15 DN15 DN153/4 DN20 DN20 DN201 DN25 DN25 DN2511/4DN32 DN32 DN3211/2DN40 140 105 19 4 16 DN40 140 105 19 4 16 DN40 140 105 19 4 18 2 DN50 155 120 19 4 16 DN50 155 120 19 8 16 DN50 155 120 19 8 18 21/2DN65 175 140 19 4 18 DN65 175 140 19 8 18 DN65 175 140 19 8 20 3 DN80 185 150 19 8 18 DN80 200 , 160 22 8 20 DN80 200 160 23 8 22 31/2DN90 195 160 19 8 18 DN90 210 170 22 8 20 DN90 210 170 23 8 244 DN100 210 175 19 8 18 DN100 225 185 22 8 22 DN100 225 185 23 8 245 DN125 250 210 23 8 20 DN125 270 225 25 8 22 DN125 270 225 25 8 266 DN150 280 240 23 8 22 DN150 305 260 25 12 24 DN150 305 260 25 12 28 8 DN200 330 290 23 12 22 DN200 350 305 25 12 26 DN200 350 305 25 12 30 10 DN250 400 355 25 12 24 DN250 430 380 29 12 28 DN250 430 380 29 12 34 12 DN300 445 400 25 16 24 DN300 480 430 29 16 30 DN300 480 430 29 16 36 14 DN350 490 445 25 16 26 DN350 540 480 32 16 34 DN350 540 480 33 16 40 16 DN400 560 510 27 16 28 DN400 605 540 35 16 38 DN400 605 540 33 16 46 18 DN450 DN450 DN45020 DN500 DN500 DN50024 DN600 DN600 DN600ANSI标准125型ANSI标准150型ANSI标准300型in 公称通径10kg=1.0MPa公称通径16kg=1.6MPa公称通径20kg=2.0MPa法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度3/8 DN10 DN10 DN101/2 DN15 DN15 DN153/4 DN20 DN20 DN201 DN25 DN25 DN2511/4DN32 DN32 DN3211/2DN40 127 98.5 16 4 14.3 DN40 127 98.5 16 4 17.5 DN40 156 114.5 19 4 18 2 DN50 152 120.5 19 4 15.9 DN50 152 121.5 19 4 19.1 DN50 165 127 22 8 18 21/2DN65 178 139.5 19 4 17.5 DN65 178 139.5 19 4 22.3 DN65 190 149 22 8 203 DN80 190 152.5 194 19.1 DN80 190 152.5 19 4 23.9 DN80 210 168 22 8 224 DN100 229 190.5 19 8 23.9 DN100 229 190.5 19 8 23.9 DN100 254 200 22 8 245 DN125 254 216.5 22 8 23.9 DN125 254 216.5 22 8 23.9 DN125 279 235 22 8 266 DN150 279 241.5 22 8 25.4 DN150 279 241.5 22 8 25.4 DN150 318 270 2 2 12 28 8 DN200 343 298.5 22 8 28.6 DN200 343 298.5 22 8 28.6 DN200 381 330 25 12 30 10 DN250 406 362.5 25 12 30.2 DN250 406 362.5 25 12 30.2 DN250 444 387.5 29 16 34 12 DN300 483 432 25 12 31.8 DN300 483 432 25 12 31.8 DN300 521 451 32 16 36 14 DN350 533 476.5 29 12 35 DN350 533 476.5 29 12 35 DN350 584 514.5 32 20 40 16 DN400 597 539.5 29 16 36.6 DN400 597 539.5 29 16 36.6 DN400 648 571.5 3 5 20 46 18 DN450 DN450 DN45020 DN500 DN500 DN50024 DN600 DN600 DN600国标(GB9112—9131—88)管法兰连接尺寸表榫槽面、环连接面 PN15.0、PN26.0、PN42.0带颈平焊法兰平面、突面、凹凸面、榫槽面PN0.6、PN1.0、PN1.6、PN2.5、PN4.0DN10～DN600英制系列和米制系列欧洲体系GB/T9116.1～GB/T9116.4-2000平面、突面、凹凸面、榫槽面、环连接面 PN2.0、PN5.0、PN11.0、PN15.0、PN26.0 DN15～ DN600英制系列美洲体系带颈承插焊法兰突面、凹凸面、榫槽面、环连接面PN2.0、PN5.0、PN11.0、PN15.0、PN26.0 DN15～ DN80英制系列 美洲体系 GB/T9117.1～GB/T9117.4-2000对焊环带颈松套法兰突面、环连接面PN2.0、PN5.0、PN11.0、PN15.0、PN26.0、PN42.0DN15～ DN600 英制系列 美洲体系 GB/T9118.1～GB/T9118.2-2000板式平焊法兰 平面、突面 PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、 DN10～DN2000 英制系列和米制系列欧洲体系GB/T9119-2000对焊环板式松套法兰突面、凹凸面、榫槽面PN1.0、PN1.6、PN2.5、PN4.0、DN10～DN600英制系列和米制系列欧洲体系 GB/T9120.1～GB/T9120.3-2000平焊环板式松套法兰 突面、凹凸面、榫槽面PN0.6、PN1.0、PN1.6、PN2.5、PN4.0DN10～DN600英制系列和米制系列欧洲体系 GB/T9121.1～GB/T9121.3-2000翻边环板式松套法兰突面PN0.6、PN1.0 DN10～DN300英制系列和米制系列欧洲体系 GB/T9122-2000法兰盖平面、突面、凹凸面、榫槽面PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0、PN16.0DN10～DN2000欧洲体系GB/T9123.1～GB/T9123.4-2000平面、突面、凹凸面、榫槽面、环连接面PN2.0、PN5.0、PN11.0、PN15.0、PN26.0、PN42.0DN15～ DN600美洲体系国标钢制管法兰检验标准: GB/T9124-2000国标真空法兰标准（2）图1 固定法兰表1 固定法兰尺寸（mm）10001250160018002000100012501600180020001090140417551940220511201440179019802245106013401705192021402428303232141919242422.52.52.52.512161620203232323232* 见3.4.2。

常用法兰规格尺寸表在工程领域中，法兰是一种常用的连接部件，用于连接管道、阀门、泵等设备。

在选择法兰时，尺寸规格是非常重要的参考依据。

下面将介绍一些常用法兰的规格尺寸表，帮助读者更好地了解和选择适合的法兰。

1. ANSI标准法兰ANSI标准法兰主要包括ANSI B16.5和ANSI B16.47两种类型。

其中，ANSI B16.5是美国国家标准协会制定的一种法兰标准，规定了法兰的尺寸、压力等级和连接方式。

常用的ANSI B16.5法兰尺寸表包括以下内容：- 管螺纹尺寸：1/2" - 24"- 法兰外径：2.75" - 27.25"- 法兰孔径：1.25" - 26.5"- 螺栓孔数量：4 - 24个- 螺栓孔直径：0.88" - 2"另外，ANSI B16.47法兰通常用于大口径、高压力的管道系统，其尺寸表包括以下内容：- 管径范围：26" - 60"- 外径范围：30.5" - 66"- 孔径范围：2.75" - 63.5"- 螺栓孔数量：4 - 36个- 螺栓孔直径：1" - 2.25"2. DIN标准法兰DIN标准是德国国家标准化组织（DIN）制定的一种法兰标准，常用于欧洲地区的工程项目。

DIN法兰的尺寸表如下：- 管径范围：DN10 - DN4000- 外径范围：90mm - 4000mm- 螺栓孔数量：4 - 48个- 螺栓孔直径：14mm - 36mm- 法兰厚度：12mm - 220mm3. JIS标准法兰JIS标准是日本工业标准化组织（JIS）制定的一种法兰标准，常用于日本及其周边国家地区。

JIS法兰的尺寸表如下：- 管径范围：15A - 3000A- 外径范围：95mm - 2820mm- 螺栓孔数量：4 - 36个- 螺栓孔直径：15mm - 48mm- 法兰厚度：12mm - 220mm4. BS标准法兰BS标准是英国标准协会（BSI）制定的一种法兰标准，常用于英国及其前殖民地地区。

常用法兰规格尺寸表(国标、美标、日标)?
PL是
板式平焊法兰(PL)：
平焊法兰适用于不超过的钢连接.平焊法兰的密封面可以制成光滑式，凹凸式和式三种.光滑式平焊法兰的应用量最大.多用于条件比较缓和的情况下，如非净化、低压。

法兰分类：
1、按(HG)行业标准分：整体法兰(IF)、(Th)、板式平焊法兰(PL)、带颈(WN)、(SO)、(SW)、(PJ/SE)、环松套法兰(PJ/RJ)、(BL(S))、法兰盖(BL)。

2、按石化(SH)行业标准分：螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不表注)。

3、按(JB)行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

4、按国家(GB)标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

法兰规格尺寸表大全法兰规格是指管道系统中用于连接或支撑管道的一种重要元件，具有固定管道及连接紧固件的作用。

按照标准规格设计，法兰可分为钢制、铸铁和塑料制法兰等多种材质。

下面是常用的法兰规格尺寸表大全，希望对大家有所帮助。

1、美标法兰美标法兰分为150#、300#、600#、900#、1500#、2500#等不同压力等级，对应的尺寸如下：压力等级尺寸150# 1/2"~24"300# 1/2"~24"600# 1/2"~24"900# 1/2"~16"1500# 1/2"~12"2500# 1/2"~12"2、日标法兰日标法兰则是按照JIS B2220-2004标准规格设计，其尺寸范围如下：公称压力 MPa 钢制法兰铸铁法兰尺寸(mm) 尺寸(mm)0.25 15～1200 15～6000.40 15～1200 15～6000.63 15～1200 15～6001.0 15～1200 15～6001.6 15～1200 15～6002.5 15～1200 15～6004.0 15～600 15～3005.0 15～450 15～3007.5 15～400 15～20010.0 15～300 15～20016.0 15～200 15～1003、德标法兰德标法兰是按照DIN PN6、PN10、PN16、PN25、PN40等不同压力等级进行分类，其尺寸如下：公称直径尺寸(mm)DN10~40 90DN50~80 110DN100~150 150DN200~300 225DN350~600 320DN700~1200 5004、欧标法兰欧标法兰则是按照EN 1092-1标准规格设计，尺寸如下：公称压力 PN2.5 PN6 PN10 PN16 PN25 PN40DN10~150 60 75 90 105 115 140DN200~300 165 185 200 220 250 320DN350~600 420 450 510 580 660 725DN700~1000 800 900 975 1075 1175 1325DN1200~2000 1600 1750 1950 2150 2325 2550 以上是常见的几种法兰规格尺寸表大全，希望对大家有所帮助。
