WORD 格式可编辑限流电路和分压电路1. 限流和分压接法的比较（ 1）限流电路： 如图 2 所示，实际上滑动变阻器的右边部分并没 有电流流过。

该电路的特点是：在电源电压不变的情况下， R 用两端的 电压调节范围： U ≥U 用≥UR 用/（R 0+R 用），电流调节范围： U/R 用≥I 用 ≥U/（R 0+R 用 ）。

即电压和电流不能调至零，因此调节范围较小。

要使 限流电路的电压和电流调节范围变大， 可适当增大 R 0。

另外， 使用该电 路时，在接通电前， R 0 应调到最大。

（ 2）分压电路： 如图 3 所示，实质上滑动变阻器的左边部分与 R 用并联后再与滑动变阻器的右边串联。

注意滑动变阻器的两端都有电流流 过，且不相同。

该电路的特点是：在电源电压不变的情况下， R 用 两端 的电压调节范围为 U ≥U 用≥0，即电压可调到零，电压调节范围大。

电 流调节范围为 E/R 用≥ I 用≥ 0。

使用分压电路，在当 R 0<R 用时，调节性能好。

通电前，滑片 P 置 于 A 端，使 U 用 =0 。

2 两种用法的选择A 优先选用限流式，从电能损耗方面分析消耗电能少。

用限流式具有电源负担轻，电路连 接简便等优点。

B 如果滑动变阻器的额定电流够用，在下列三种情况下 必须采用分压 接法：① 用电器的电压或电流要求从零开始连续可调。

例 1、1993 年全国高考题） 将量程为 100 μA 的电流表改装成量程为 1 mA 的电流表， 并用一标 准电流表与改装后的电流表串联， 对它进行校准 .校准时要求通过电流表的电流能从零连续调到 1mA ，试按实验要求画出电路图例 2、（ 1999 广东卷）用图 3 中所给的实验器材测量一 个“ 12V ，5W ”的小灯泡在不同电压下的功率，其中电 流表有 3A 、0.6A 两档，内阻可忽略，电压表有 15V 、 3V 两档，内阻很大。

测量时要求加在灯泡两端的电压 可连续地从 0V 调到 12V 。

限流分压知识点总结在电路中，限流和分压是两个非常重要的概念。

限流是指通过某种方法来限制电流的流动，而分压则是将电压分成多个部分。

在实际的电路设计和应用中，我们经常会遇到需要使用这两种技术的情况。

在本文中，我们将重点介绍限流和分压的基本原理、应用场景和常见的电路设计。

一、限流的基本原理限流是通过某些元件或电路来限制电流的流动，防止电流过大损坏电路或元件。

常见的限流元件有电阻、电感、电容等。

下面我们将详细介绍这些元件在限流中的应用原理。

1. 电阻限流电阻是最常见的限流元件之一，它的限流原理主要是通过阻碍电流的流动来限制电流的大小。

在直流电路中，当电流通过电阻时，电阻会产生一定的电压降，这个电压与电流成正比，即U=IR。

通过选择合适的电阻数值，可以限制电流的大小，达到限流的目的。

在交流电路中，电阻也可以起到限流的作用，但需要考虑交流电路的频率对电阻的影响。

一般来说，交流电路中的电阻限流会受到频率的影响，需要进行特殊设计。

2. 电感限流电感是通过电磁感应产生电压的元件，当电流通过电感时，会产生一个阻碍电流变化的电压，即自感电动势。

这个电压可以阻碍电流的急剧变化，从而达到限流的目的。

电感限流的原理是通过自感电动势来阻碍电流的变化，从而限制电流的大小。

在交流电路中，电感限流的作用更为显著，因为交流电路中电流会不断变化，而电感可以阻碍这种变化，起到限流的作用。

3. 电容限流电容是存储电荷的元件，当电流通过电容时，会产生一个导致电荷变化的电流，这个电流可以阻碍电流的流动，从而起到限流的作用。

电容限流的原理是通过电容的电流导致电荷变化来阻碍电流的流动，从而限制电流的大小。

在交流电路中，电容限流的作用更为显著，因为电容可以随着交流电流周期性地存储和释放电荷，起到限流的作用。

二、限流的应用场景在实际的电路设计和应用中，限流通常会应用在以下几个方面：1. 保护电路和元件在某些情况下，电路中会出现电流过大的情况，这时就需要使用限流来限制电流的大小，避免电路或元件受到损坏。

限流式与分压式的选择一个简单的方法，一般电路都要就限流式，因为可以节能，但是有下列三种情况必须用分压式：1、描绘小灯泡的伏安特性曲线时，要求电压和电流必须从零开始测量，就必须用分压式。

可以归结为：施药中要求从零开始测量的，就必须用分压式。

2、如果整个电路中，滑动电阻器比较小，对整个电路几乎没有影响的，也必须用分压式。

例如：测量电阻实验时，待测电阻大约是1000欧姆，而滑动电阻器仅有20欧姆，因为还要考虑到各种仪器的内阻问题，所以滑动电阻器对整个电路就几乎没有影响，这时就必须用分压。

3、在测量电路中，如果电压表或者电流表的量程比较小，（比限流式电路中的最小电流还要小）这时候为了安全起见，也必须用分压。

只有这三大类必须用分压法，而其他的就要用限流法了。

当然，能用限流法的也可以用反压法，但是要考虑到节能问题，就只好选用限流法了。

选用分压法的时候要选用小的滑动电阻器，同样还是为了节能。

①负载Rx两端电压变化范围限流ERx/(Rx+R)~E（R是变阻器最大阻值）分压0～E②能用限流一定能用分压。

以下情况只能用分压：a、电阻or滑动变阻器or电流表允许通过的最大电流<E/(R+r+Rx+RA) [r是电源内阻,R是滑动变阻器最大阻值〕b、滑动变阻器最大阻值很小一般小于Rx/3(Rx的电流、电压变化太小）c、题目中要求“被测部分的电压变化范围尽可能大”、“多测量几组数据”、“电压表示数从0开始变化”、“滑动变阻器易于调节”两种连接方式的选择原则(1)节能优先的原则在实验中，如果碰到滑动变阻器以限流方式或分压方式连接成电路均可的情况时，因为限流方式比分压方式节能，应先考虑限流方式。

例如在高二学生实验<<测金属的电阻率>>中，待测金属丝的电阻大约为10欧姆，所提供的滑动变阻器电阻为0~50欧姆，待测电阻小于滑动变阻器的电阻，采用限流或分压两种方式的电路对通过Rx的电流均有明显的控制作用，因此，两种连接方式连入电路均可。

限流法和分压法

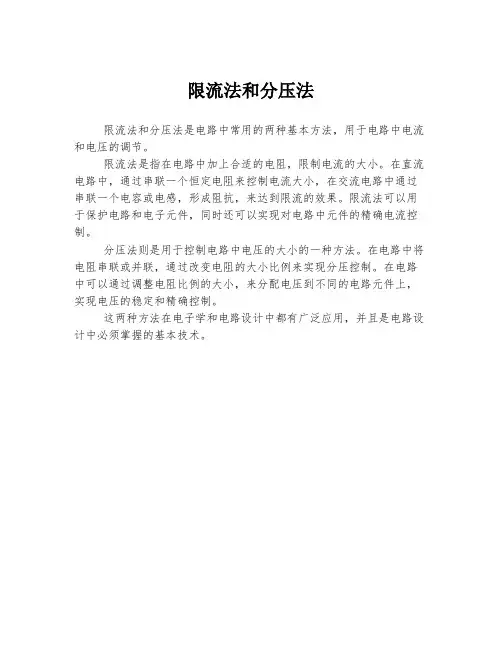

限流法和分压法是电路中常用的两种基本方法，用于电路中电流和电压的调节。

限流法是指在电路中加上合适的电阻，限制电流的大小。

在直流电路中，通过串联一个恒定电阻来控制电流大小，在交流电路中通过串联一个电容或电感，形成阻抗，来达到限流的效果。

限流法可以用于保护电路和电子元件，同时还可以实现对电路中元件的精确电流控制。

分压法则是用于控制电路中电压的大小的一种方法。

在电路中将电阻串联或并联，通过改变电阻的大小比例来实现分压控制。

在电路中可以通过调整电阻比例的大小，来分配电压到不同的电路元件上，实现电压的稳定和精确控制。

这两种方法在电子学和电路设计中都有广泛应用，并且是电路设计中必须掌握的基本技术。

限流法与分压‎法的区别与选‎取原则限流法与电路‎串联，分压法与电路‎并联（如果在有箭头‎的划变导线上‎联有用电器，且划变接有三‎根导线时就为‎此）区别：1.限流接法线路‎结构简单，消耗能量少；2.分压接法电压‎调整范围大，可以从0到路‎端电压之间连‎续调节；选用原则：1.优先限流接法‎，因为它电路结‎构简单，消耗能量少；2.下列情况之一‎者，必须采用分压‎接法：（1）当测量电路的‎电阻远大于滑‎动变阻器阻值‎，采用限流接法‎不能满足要求‎时；（2）当实验要求多‎测几组数据（电压变化范围‎大），或要求电压从‎0开始变化时‎；（3）电源电动势比‎电压表量程大‎很多，限流接法滑动‎变阻器调到最‎大仍超过电压‎表量程时时。

那个姚小语怎‎么都回答反了‎啊？分压，电压的变化范‎围是0-E （滑动变阻器的‎两端接电源的‎正负极，滑片接一条支‎路，也就并联在电‎路中）限流，电压的变化范‎围是X-E（也就是不能调‎处0电压，这个是一端不‎接，也就是只连接‎两根导线，串联在电路中‎）一般接电路优‎先考虑的是限‎流，因为，功耗小。

但是需要电压‎从0开始变化‎的时候，就要使用分压‎法了，测伏安特性的‎时候，一定要采用分‎压法。

区别——1.滑动变阻器的‎限流法是串联‎在电路中的。

滑动变阻器的‎分压法是并联‎在电路中的。

2.滑动变阻器的‎分压法的电压‎可从零开始调‎节，而限流法不能‎从零开始调节‎（即分压法比限‎流法的可调节‎范围大）3.限流法消耗的‎功率比分压法‎少。

应用——1.需要调节范围‎大，且可从零开始‎调节时，用分压法。

2.要使电路中消‎耗的功率较小‎时，用限流法。

滑动变阻器分‎压与限流接法‎的选择滑动变阻器常‎被用来改变电‎路的电压和电‎流，根据连接方法‎的不同，可分为分压接‎法和限流接法‎.分压法是把整‎个变阻器的所‎有阻值接入电‎路，再从滑片和变‎阻器的一个端‎点上引出部分‎电压向外供电‎.限流法是变阻‎器的部分阻值‎串入电路，通过改变有效‎阻值来改变整‎个电路的电流‎.通常变阻器应‎选用限流接法‎，但在下列三种‎情况下，必须选择分压‎连接方式.（1）若采用限流电‎路，电路中的最小‎电流仍超过用‎电器的额定电‎流时，必须选用分压‎电路.（2）当用电器电阻‎远大于滑动变‎阻器全值电阻‎，且实验要求的‎电压变化范围‎较大或要求测‎量多组实验数‎据时，必须选用分压‎电路.（3）要求回路中某‎部分电路的电‎压从零开始可‎连续变化时须‎选用分压电路‎.物理电学实验‎中分压法的一‎个小知识点！！！！救命什么叫做滑动‎变阻器处于分‎压为零的地方‎？分压为零是什‎么概念？怎么移动滑片‎啊？？谢谢大家！！很急！！最佳答案滑动变阻器连‎入电路的电阻‎为零，连入电路时，它分担得的电‎压也是零。

分压式和限流式口诀一、分压式和限流式的含义：分压式：滑动变阻器的分压接法，就是在电路中并联接入滑动变阻器。

限流式：滑动变阻器的限流接法，就是在电路中串联接入滑动变阻器。

二、分压式和限流式的作用：分压式这种接法的作用是电压可以由0变化到电源输出电压，调节范围广。

限流式这种接法的作用是耗电较少，比较节能。

三、分压式和限流式的区别：1、限流接法起限流、降压作用，分压接法起分压、分流的作用。

2、限流接法时，负载电压、电流调节范围比分压电路小。

在同样的负载电压下，电路消耗功率比分压电路小。

3、要使某部分电路的电压或电流从零开始连续调节，只有滑动变阻器分压接法的电路才能满足（如测定导体的伏安特性、校对改装后的电表等电路）4、如果实验所提供的电压表、电流表量程或电阻元件允许最大电流较小，采用限流接法时，无论怎样调节，电路中实际电流(电压)都会超过电表量程或电阻元件允许的最大电流(电压)。

为了保证电表和电阻元件免受损坏，必须采用滑动变阻器分压接法连接电路．。

5、伏安法测电阻实验中，若所用的变阻器阻值小于待测电阻阻值，若采用限流接法时，即使变阻器触头从一端滑至另一端，待测电阻上的电流（电压）变化小。

这不利于多次测量求平均值或用图像法处理数据，为了变阻器远小于待测电阻阻值的情况下能大范围地调节待测电阻上的电流（电压），应选择滑动变阻器的分压接法。

6、测量时电路电流（电压）没须要求从零开始连续调节，只是小范围内测量，且负载电阻R接近或小于滑动变阻器电阻R0，采用滑动变阻器限流接法。

7、电源的放电电流或滑动变阻器的额定电流太小，不能满足分压接法的要求，应采用滑动变阻器限流接法。

8、没有很高的要求，仅从安全性和精确性角度分析两者无可采用时可考虑安装简便和节能因素采用滑动变阻器限流接法。

精心整理限流法与分压法的区别与选取原则限流法与电路串联，分压法与电路并联（如果在有箭头的划变导线上联有用电器，且划变接有三根导线时就为此）区别：1.限流接法线路结构简单，消耗能量少；2.分压接法电压调整范围大，可以从0到路端电压之间连续调节；选用原则：1.优先限流接法，因为它电路结构简单，消耗能量少；2.下列情况之一者，必须采用分压接法：（1）当测量电路的电阻远大于滑动变阻器阻值，采用限流接法不能满足要求时；（2）当实验要求多测几组数据（电压变化范围大），或要求电压从0开始变化时；（3）电源电动势比电压表量程大很多，限流接法滑动变阻器调到最大仍超过电压表量程时时。

分压，电压的变化范围是0-E（滑动变阻器的两端接电源的正负极，滑片接一条支路，也就并联在电路中）限流，电压的变化范围是X-E（也就是不能调处0电压，这个是一端不接，也就是只连接两根导线，串联在电路中）一般接电路优先考虑的是限流，因为，功耗小。

但是需要电压从0开始变化的时候，就要使用分压法了，测伏安特性的时候，一定要采用分压法。

区别——1.滑动变阻器的限流法是串联在电路中的。

滑动变阻器的分压法是并联在电路中的。

2.滑动变阻器的分压法的电压可从零开始调节，而限流法不能从零开始调节（即分压法比限流法的可调节范围大）3.限流法消耗的功率比分压法少。

应用——1.需要调节范围大，且可从零开始调节时，用分压法。

2.要使电路中消耗的功率较小时，用限流法。

滑动变阻器分压与限流接法的选择滑动变阻器常被用来改变电路的电压和电流，根据连接方法的不同，可分为分压接法和限流接法.分压法是把整个变阻器的所有阻值接入电路，再从滑片和变阻器的一个端点上引出部分电压向外供电.限流法是变阻器的部分阻值串入电路，通过改变有效阻值来改变整个电路的电流.通常变阻器应选用限流接法，但在下列三种情况下，必须选择分压连接方式.（1）若采用限流电路，电路中的最小电流仍超过用电器的额定电流时，必须选用分压电路.（2）当用电器电阻远大于滑动变阻器全值电阻，且实验要求的电压变化范围较大或要求测量多组实验数据时，必须选用分压电路.（3）要求回路中某部分电路的电压从零开始可连续变化时须选用分压电路.物理电学实验中分压法的一个小知识点！！！！救命什么叫做滑动变阻器处于分压为零的地方？分压为零是什么概念？怎么移动滑片啊？？谢谢大家！！很急！！最佳答案滑动变阻器连入电路的电阻为零，连入电路时，它分担得的电压也是零。

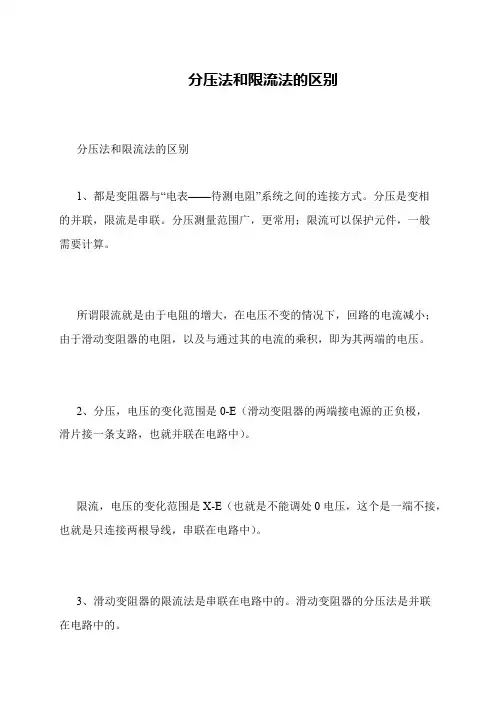

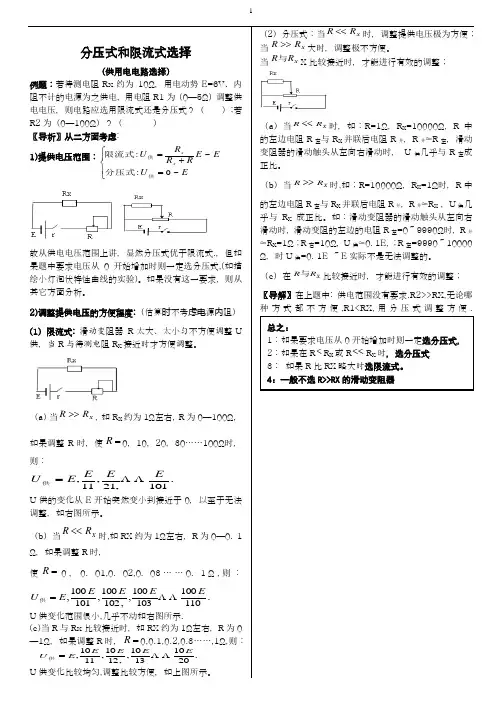

分压法和限流法的区别
 分压法和限流法的区别
 1、都是变阻器与“电表——待测电阻”系统之间的连接方式。

分压是变相
的并联，限流是串联。

分压测量范围广，更常用；限流可以保护元件，一般
需要计算。

 所谓限流就是由于电阻的增大，在电压不变的情况下，回路的电流减小；由于滑动变阻器的电阻，以及与通过其的电流的乘积，即为其两端的电压。

 2、分压，电压的变化范围是0-E（滑动变阻器的两端接电源的正负极，
滑片接一条支路，也就并联在电路中）。

 限流，电压的变化范围是X-E（也就是不能调处0电压，这个是一端不接，也就是只连接两根导线，串联在电路中）。

 3、滑动变阻器的限流法是串联在电路中的。

滑动变阻器的分压法是并联
在电路中的。

恒定电流二知识点一：滑动变阻器的使用方法：a 限流接法。

b 分压接法。

1、滑动变阻器的限流接法与分压接法的特点：如图所示的两种电路中，滑动变阻器（最大阻值为R0）对负载RL的电压、电流强度都起控制调节作用，通常把图（a）电路称为限流接法，图（b）电路称为分压接法.负载RL上电压调节范围（忽略电源内阻）负载RL上电流调节范围（忽略电源内阻）相同条件下电路消耗的总功率限流接法E≤UL≤E≤IL≤EIL分压接法0≤UL≤E0≤IL≤E（IL+Iap）比较分压电路调节范围较大分压电路调节范围较大限流电路能耗较小其中，在限流电路中，通RL的电流IL=，当R0＞RL时IL主要取决于R0的变化，当R0＜RL时，IL主要取决于RL，特别是当R0<<RL时，无论怎样改变R0的大小，也不会使IL有较大变化.在分压电路中，不论R0的大小如何，调节滑动触头P的位置，都可以使IL有明显的变化.2、滑动变阻器的限流接法与分压接法的选择方法滑动变阻器以何种接法接入电路，应遵循安全性、精确性、节能性、方便性原则综合考虑，灵活择取.（1）下列三种情况必须选用分压式接法①、若要求被测电阻两端电压变化范围较大，或需要从零开始可连续调节时（如：测定导体的伏安特性、校对改装后的电表等电路），必须采用分压接法.分压式电路中，在电路中的电流小于滑动变阻器的额定电流的前提下，应该选择量程较小的变阻器（调节效果好，电压变化均匀）。

②、当用电器的电阻RL远大于滑动变阻器的最大值R0，且实验要求的电压变化范围较大（或要求测量多组数据）时，必须采用分压接法.③、当用电器的电阻RL远小于滑动变阻器的最大值R0，为使被测电阻中的电流有明显变化，应采用分压接法.④、若采用限流接法，电路中实际电压（或电流）的最小值仍超过RL的额定电流时，只能采用分压接法.（2）下列情况可选用限流式接法①、测量时电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且RL与R0接近或RL略小于R0，两种接法都可以，采用限流式接法较好，节能省电.②、电源的放电电流或滑动变阻器的额定电流太小，不能满足分压式接法的要求时，采用限流式接法.③、没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，考虑安装简便和节能因素采用限流式接法.知识点二：电流表内接法与电流表外接法的比较根据欧姆定律的变形公式可知，要测某一电阻的阻值，只要用电压表测出两端的电压，用电流表测出通过的电流，代入公式即可计算出电阻的阻值。

高考物理难点分析——限流式与分压式的选择一个简单的方法，一般电路都要就限流式，因为可以节能，但是有下列三种情况必须用分压式。

1．描绘小灯泡的伏安特性曲线时，要求电压和电流必须从零开始测量，就必须用分压式。

可以归结为：实验中要求从零开始测量的，就必须用分压式。

2．如果整个电路中，滑动电阻器比较小，对整个电路几乎没有影响的，也必须用分压式。

例如：测量电阻实验时，待测电阻大约是1000欧姆，而滑动电阻器仅有20欧姆，因为还要考虑到各种仪器的内阻问题，所以滑动电阻器对整个电路就几乎没有影响，这时就必须用分压。

3．在测量电路中，如果电压表或者电流表的量程比较小，（比限流式电路中的最小电流还要小）这时候为了安全起见，也必须用分压。

只有这三大类必须用分压法，而其他的就要用限流法了。

当然，能用限流法的也可以用分压法，但是要考虑到节能问题，就只好选用限流法了。

综上所述，可以简记为：零起必分（压），滑小必分（压）;滑大可限（流），但烧表必分。

选用分压法的时候要选用小的滑动电阻器，同样还是为了节能。

①负载Rx两端电压变化范围限流ERx/(Rx+R)~E（R是变阻器最大阻值）分压0～E②能用限流一定能用分压。

以下情况只能用分压：a．电阻or滑动变阻器or电流表允许通过的最大电流<E/(R+r+Rx+RA) ，r是电源内阻，R是滑动变阻器最大阻值。

b．滑动变阻器最大阻值很小一般小于Rx/3(Rx的电流、电压变化太小）c．题目中要求“被测部分的电压变化范围尽可能大”、“多测量几组数据”、“电压表示数从0开始变化”、“滑动变阻器易于调节”两种连接方式的选择原则（1）节能优先的原则在实验中，如果碰到滑动变阻器以限流方式或分压方式连接成电路均可的情况时，因为限流方式比分压方式节能，应先考虑限流方式。

例如在高二学生实验“测金属的电阻率”中，待测金属丝的电阻大约为10欧姆，所提供的滑动变阻器电阻为0~50欧姆，待测电阻小于滑动变阻器的电阻，采用限流或分压两种方式的电路对通过Rx的电流均有明显的控制作用，因此，两种连接方式连入电路均可。
