LED应用中LED电路的形式及电阻的计算一、关于LED光源应用的简介：LED照明行业是一个新兴的行业，它以其独特的优点深受人们的青睐。
如今在光电工程中，提高光效，节约能源和高可靠性已经成为人们共同追求的目的。
我们在讨论和使用LED光源时，都会想到LED的寿命长、节约能源、亮度高等特点。
也正是因为如此LED光源才倍受欢迎。
LED光源虽有以上优点，去卩并不如人们所说的那么神奇。
只有给其配上合适、高效的LED电源、合理的电路设计、完善的防静电措施、正确的安装工艺才能充分发挥和利用LED光源的以上优点。
下面我就LED光源在工程应用中的一些常识做简单的介绍，供大家参考。
二、LED寿命的理解LED的使用寿命，一般认为在理想状态下有10万小时。
实际在使用过程中其光强会随使用时间的推移逐渐衰减，即电能转化为光能的效率逐渐降低。
我们能真正使用的有效光强范围应在其衰减到初始光强的70%以上时，寿命是否可以定义为光效逐渐降低至70%的时间段。
目前还没有明确的国家标准用来衡量。
而且LED的使用寿命与其芯片的质量和封装技术、工艺直接相关，据某LED封装厂的试验数据有些芯片在20mA条件下连续点亮4000 小时后其光亮度衰减已达50%。
但是随着技术、工艺的提高，光衰时间越来越缓慢，即寿命也越长。
三、LED的节能及可靠性LED是电流控制元件，通过流过的电流，直接将电能转变为光能，故也称光电转换器。
因其不存在摩擦损耗和机械损耗，所以在节能方面比一般的光源的效率高，但是LED光源并不能像一般的普通光源一样可以直接使用电网电压，它必须配置一个电压转换装置，提供满足其额定的电压、电流，才能正常使用，即LED专用电源。
但是各种不同的LED电源其性能和转换效率各不相同，所以选择合适、高效的LED专用电源，才能真正体现LED光源高效特性。
因为低效率的LED电源本身就需要消耗大量电能，在配合LED的使用过程中根本就体现不出LED的高效节能特性。

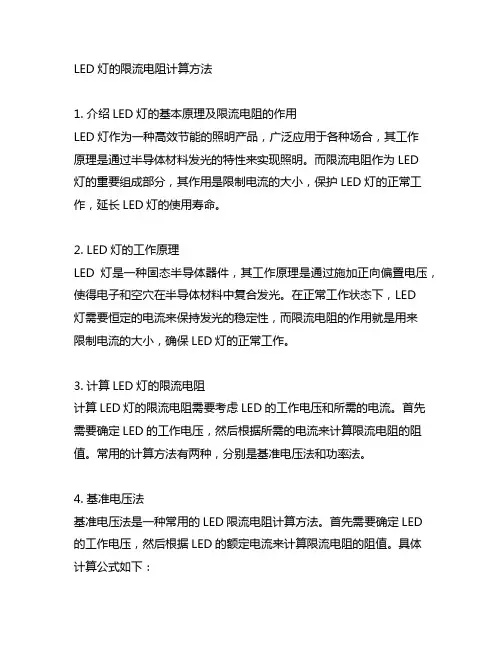

LED灯的限流电阻计算方法1. 介绍LED灯的基本原理及限流电阻的作用LED灯作为一种高效节能的照明产品，广泛应用于各种场合，其工作原理是通过半导体材料发光的特性来实现照明。
而限流电阻作为LED灯的重要组成部分，其作用是限制电流的大小，保护LED灯的正常工作，延长LED灯的使用寿命。
2. LED灯的工作原理LED灯是一种固态半导体器件，其工作原理是通过施加正向偏置电压，使得电子和空穴在半导体材料中复合发光。
在正常工作状态下，LED灯需要恒定的电流来保持发光的稳定性，而限流电阻的作用就是用来限制电流的大小，确保LED灯的正常工作。
3. 计算LED灯的限流电阻计算LED灯的限流电阻需要考虑LED的工作电压和所需的电流。
首先需要确定LED的工作电压，然后根据所需的电流来计算限流电阻的阻值。
常用的计算方法有两种，分别是基准电压法和功率法。
4. 基准电压法基准电压法是一种常用的LED限流电阻计算方法。
首先需要确定LED 的工作电压，然后根据LED的额定电流来计算限流电阻的阻值。
具体计算公式如下：限流电阻的阻值（Ω）=（电源电压-LED工作电压）/ LED额定电流5. 功率法功率法是另一种常用的LED限流电阻计算方法。
根据LED的额定功率和工作电压来计算限流电阻的阻值。
具体计算公式如下：限流电阻的阻值（Ω）=（电源电压-LED工作电压）/ LED额定功率6. 举例说明LED灯的限流电阻计算方法举例说明LED灯的限流电阻计算方法，假设一个LED灯的工作电压为3V，额定电流为20mA，电源电压为5V，那么根据基准电压法可以计算出限流电阻的阻值为：（5-3）/ 0.02 = 100Ω7. 总结LED灯的限流电阻计算方法通过以上介绍，我们可以了解到LED灯的限流电阻计算方法主要有基准电压法和功率法两种，根据LED的工作电压、额定电流和电源电压来计算限流电阻的阻值，这样可以确保LED灯的正常工作，延长LED 灯的使用寿命。

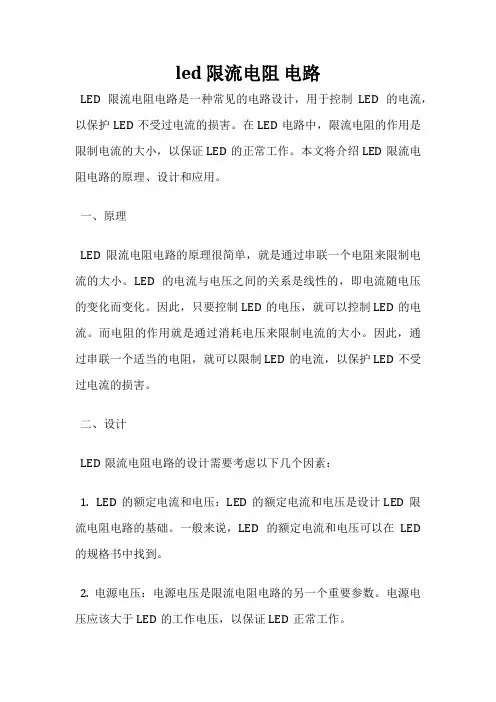

led 限流电阻电路LED限流电阻电路是一种常见的电路设计，用于控制LED的电流，以保护LED不受过电流的损害。
在LED电路中，限流电阻的作用是限制电流的大小，以保证LED的正常工作。
本文将介绍LED限流电阻电路的原理、设计和应用。
一、原理LED限流电阻电路的原理很简单，就是通过串联一个电阻来限制电流的大小。
LED的电流与电压之间的关系是线性的，即电流随电压的变化而变化。
因此，只要控制LED的电压，就可以控制LED的电流。
而电阻的作用就是通过消耗电压来限制电流的大小。
因此，通过串联一个适当的电阻，就可以限制LED的电流，以保护LED不受过电流的损害。
二、设计LED限流电阻电路的设计需要考虑以下几个因素：1. LED的额定电流和电压：LED的额定电流和电压是设计LED限流电阻电路的基础。
一般来说，LED的额定电流和电压可以在LED 的规格书中找到。
2. 电源电压：电源电压是限流电阻电路的另一个重要参数。
电源电压应该大于LED的工作电压，以保证LED正常工作。
3. 电阻值：电阻值的大小决定了LED的电流大小。
电阻值越大，LED的电流越小。
电阻值的计算公式为：R=（V电源-V LED）/I LED，其中R为电阻值，V电源为电源电压，V LED为LED的工作电压，I LED为LED的额定电流。
4. 电阻功率：电阻功率是电阻能够承受的最大功率。
电阻功率应该大于LED的功率，以保证电阻不会过热损坏。
三、应用LED限流电阻电路广泛应用于LED灯、LED显示屏、LED指示灯等LED产品中。
在LED产品中，LED限流电阻电路可以保护LED 不受过电流的损害，延长LED的使用寿命。
同时，LED限流电阻电路还可以控制LED的亮度，以满足不同的应用需求。
LED限流电阻电路是一种简单而有效的电路设计，可以保护LED 不受过电流的损害，延长LED的使用寿命。
在LED产品中，LED 限流电阻电路具有重要的应用价值。

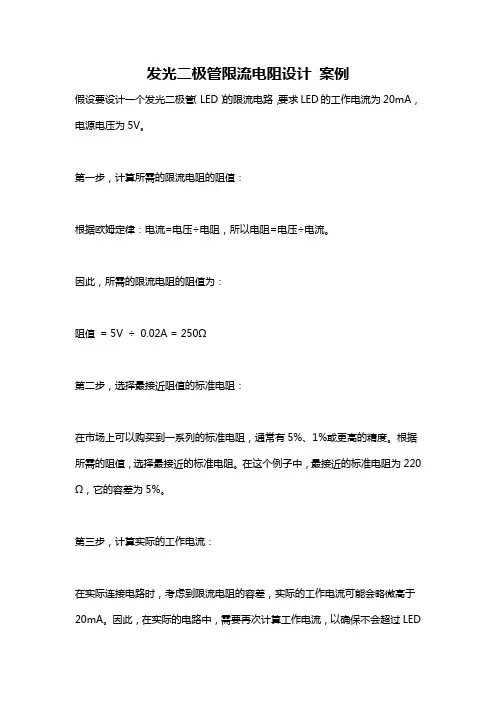

发光二极管限流电阻设计案例
假设要设计一个发光二极管（LED）的限流电路，要求LED的工作电流为20mA，电源电压为5V。
第一步，计算所需的限流电阻的阻值：
根据欧姆定律：电流=电压÷电阻，所以电阻=电压÷电流。
因此，所需的限流电阻的阻值为：
阻值= 5V ÷0.02A = 250Ω
第二步，选择最接近阻值的标准电阻：
在市场上可以购买到一系列的标准电阻，通常有5%、1%或更高的精度。
根据所需的阻值，选择最接近的标准电阻。
在这个例子中，最接近的标准电阻为220Ω，它的容差为5%。
第三步，计算实际的工作电流：
在实际连接电路时，考虑到限流电阻的容差，实际的工作电流可能会略微高于20mA。
因此，在实际的电路中，需要再次计算工作电流，以确保不会超过LED
的允许电流。
在这个例子中，假设所选的220Ω电阻的容差为5%，则实际的限流电阻的阻值在209Ω到231Ω之间。
实际的工作电流= 5V ÷实际的限流电阻的阻值
实际的工作电流在21.6mA到23.9mA之间。
如果这个实际的工作电流超过了LED的允许电流，则需要重新选择限流电阻或调整电源电压，以确保LED正常工作。

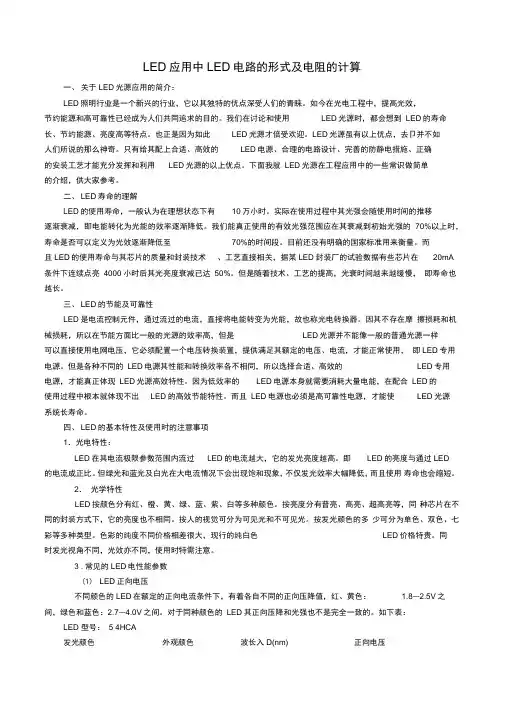

LED应用中LED电路的形式及电阻的计算一、关于LED光源应用的简介：LED照明行业是一个新兴的行业，它以其独特的优点深受人们的青睐。
如今在光电工程中，提高光效，节约能源和高可靠性已经成为人们共同追求的目的。
我们在讨论和使用LED光源时，都会想到LED的寿命长、节约能源、亮度高等特点。
也正是因为如此LED光源才倍受欢迎。
LED光源虽有以上优点，却并不如人们所说的那么神奇。
只有给其配上合适、高效的LED电源、合理的电路设计、完善的防静电措施、正确的安装工艺才能充分发挥和利用LED光源的以上优点。
下面我就LED光源在工程应用中的一些常识做简单的介绍，供大家参考。
二、LED寿命的理解LED的使用寿命，一般认为在理想状态下有10万小时。
实际在使用过程中其光强会随使用时间的推移逐渐衰减，即电能转化为光能的效率逐渐降低。
我们能真正使用的有效光强范围应在其衰减到初始光强的70%以上时，寿命是否可以定义为光效逐渐降低至70%的时间段。
目前还没有明确的国家标准用来衡量。
而且LED的使用寿命与其芯片的质量和封装技术、工艺直接相关，据某LED封装厂的试验数据有些芯片在20mA 条件下连续点亮4000小时后其光亮度衰减已达50%。
但是随着技术、工艺的提高，光衰时间越来越缓慢，即寿命也越长。
三、LED的节能及可靠性LED是电流控制元件，通过流过的电流，直接将电能转变为光能，故也称光电转换器。
因其不存在摩擦损耗和机械损耗，所以在节能方面比一般的光源的效率高，但是LED光源并不能像一般的普通光源一样可以直接使用电网电压，它必须配置一个电压转换装置，提供满足其额定的电压、电流，才能正常使用，即LED专用电源。
但是各种不同的LED电源其性能和转换效率各不相同，所以选择合适、高效的LED专用电源，才能真正体现LED光源高效特性。
因为低效率的LED电源本身就需要消耗大量电能，在配合LED的使用过程中根本就体现不出LED的高效节能特性。

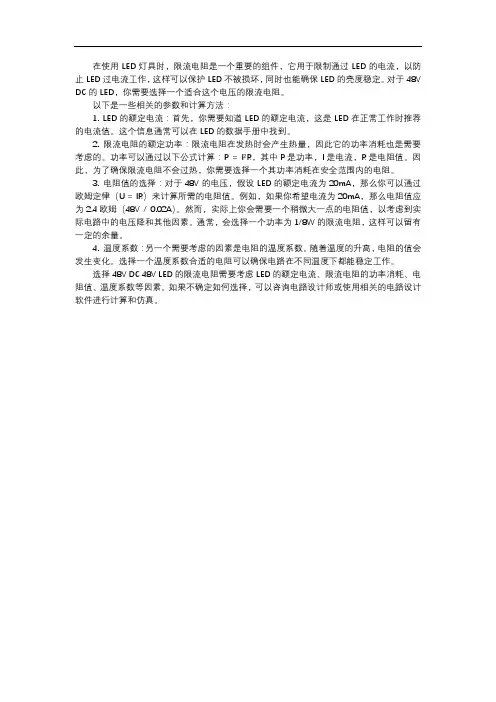

在使用LED灯具时，限流电阻是一个重要的组件，它用于限制通过LED的电流，以防止LED过电流工作，这样可以保护LED不被损坏，同时也能确保LED的亮度稳定。
对于48V DC的LED，你需要选择一个适合这个电压的限流电阻。
以下是一些相关的参数和计算方法：
1. LED的额定电流：首先，你需要知道LED的额定电流，这是LED在正常工作时推荐的电流值。
这个信息通常可以在LED的数据手册中找到。
2. 限流电阻的额定功率：限流电阻在发热时会产生热量，因此它的功率消耗也是需要考虑的。
功率可以通过以下公式计算：P = I²R，其中P是功率，I是电流，R是电阻值。
因此，为了确保限流电阻不会过热，你需要选择一个其功率消耗在安全范围内的电阻。
3. 电阻值的选择：对于48V的电压，假设LED的额定电流为20mA，那么你可以通过欧姆定律（U = IR）来计算所需的电阻值。
例如，如果你希望电流为20mA，那么电阻值应为2.4欧姆（48V / 0.02A）。
然而，实际上你会需要一个稍微大一点的电阻值，以考虑到实际电路中的电压降和其他因素。
通常，会选择一个功率为1/8W的限流电阻，这样可以留有一定的余量。
4. 温度系数：另一个需要考虑的因素是电阻的温度系数。
随着温度的升高，电阻的值会发生变化。
选择一个温度系数合适的电阻可以确保电路在不同温度下都能稳定工作。
选择48V DC 48V LED的限流电阻需要考虑LED的额定电流、限流电阻的功率消耗、电阻值、温度系数等因素。
如果不确定如何选择，可以咨询电路设计师或使用相关的电路设计软件进行计算和仿真。

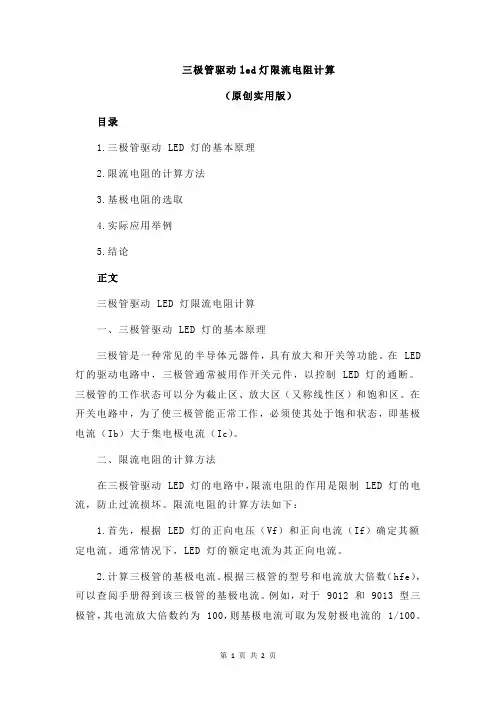

三极管驱动led灯限流电阻计算（原创实用版）目录1.三极管驱动 LED 灯的基本原理2.限流电阻的计算方法3.基极电阻的选取4.实际应用举例5.结论正文三极管驱动 LED 灯限流电阻计算一、三极管驱动 LED 灯的基本原理三极管是一种常见的半导体元器件，具有放大和开关等功能。
在 LED 灯的驱动电路中，三极管通常被用作开关元件，以控制 LED 灯的通断。
三极管的工作状态可以分为截止区、放大区（又称线性区）和饱和区。
在开关电路中，为了使三极管能正常工作，必须使其处于饱和状态，即基极电流（Ib）大于集电极电流（Ic）。
二、限流电阻的计算方法在三极管驱动 LED 灯的电路中，限流电阻的作用是限制 LED 灯的电流，防止过流损坏。
限流电阻的计算方法如下：1.首先，根据 LED 灯的正向电压（Vf）和正向电流（If）确定其额定电流。
通常情况下，LED 灯的额定电流为其正向电流。
2.计算三极管的基极电流。
根据三极管的型号和电流放大倍数（hfe），可以查阅手册得到该三极管的基极电流。
例如，对于 9012 和 9013 型三极管，其电流放大倍数约为 100，则基极电流可取为发射极电流的 1/100。
3.根据基极电流和 LED 灯的额定电流，计算限流电阻的阻值。
限流电阻的阻值可以通过以下公式计算：R = (Vcc - Vf) / Ib其中，Vcc 为电源电压，Vf 为 LED 灯的正向电压，Ib 为三极管的基极电流。
三、基极电阻的选取在三极管驱动 LED 灯的电路中，基极电阻的作用是限制三极管基极电流，防止其过大导致饱和状态。
基极电阻的选取应根据三极管的电流放大倍数和基极电流进行选择。
例如，对于 9012 型三极管，基极电阻可取为 10kΩ左右；对于 9013 型三极管，基极电阻可取为 4.7kΩ左右。
四、实际应用举例假设有一个 LED 灯阵列，其中每列有 10 个 LED 灯，电源电压为24V，LED 灯的正向电压为 3.2V，正向电流为 20mA。

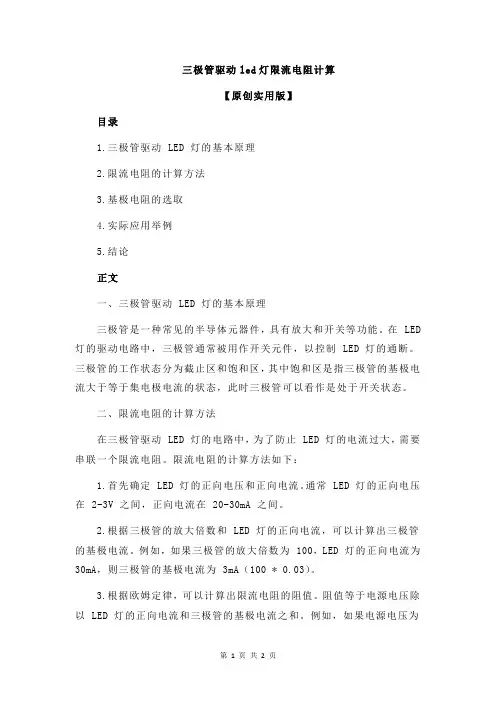

三极管驱动led灯限流电阻计算【原创实用版】目录1.三极管驱动 LED 灯的基本原理2.限流电阻的计算方法3.基极电阻的选取4.实际应用举例5.结论正文一、三极管驱动 LED 灯的基本原理三极管是一种常见的半导体元器件，具有放大和开关等功能。
在 LED 灯的驱动电路中，三极管通常被用作开关元件，以控制 LED 灯的通断。
三极管的工作状态分为截止区和饱和区，其中饱和区是指三极管的基极电流大于等于集电极电流的状态，此时三极管可以看作是处于开关状态。
二、限流电阻的计算方法在三极管驱动 LED 灯的电路中，为了防止 LED 灯的电流过大，需要串联一个限流电阻。
限流电阻的计算方法如下：1.首先确定 LED 灯的正向电压和正向电流。
通常 LED 灯的正向电压在 2-3V 之间，正向电流在 20-30mA 之间。
2.根据三极管的放大倍数和 LED 灯的正向电流，可以计算出三极管的基极电流。
例如，如果三极管的放大倍数为 100，LED 灯的正向电流为30mA，则三极管的基极电流为 3mA（100 * 0.03）。
3.根据欧姆定律，可以计算出限流电阻的阻值。
阻值等于电源电压除以 LED 灯的正向电流和三极管的基极电流之和。
例如，如果电源电压为12V，LED 灯的正向电流为 30mA，三极管的基极电流为 3mA，则限流电阻的阻值为 12V / (30mA + 3mA) = 400Ω。
三、基极电阻的选取在三极管驱动 LED 灯的电路中，为了保证三极管稳定工作在饱和状态，需要选取合适的基极电阻。
选取基极电阻的参考指标是基极电流，通常要保证基极电流大于等于三极管的放大倍数乘以 LED 灯的正向电流。
例如，如果三极管的放大倍数为 100，LED 灯的正向电流为 30mA，则基极电阻的阻值应小于等于 100 * 0.03 / 0.03 = 1000Ω。
四、实际应用举例以一个简单的例子来说明三极管驱动 LED 灯限流电阻的计算过程。

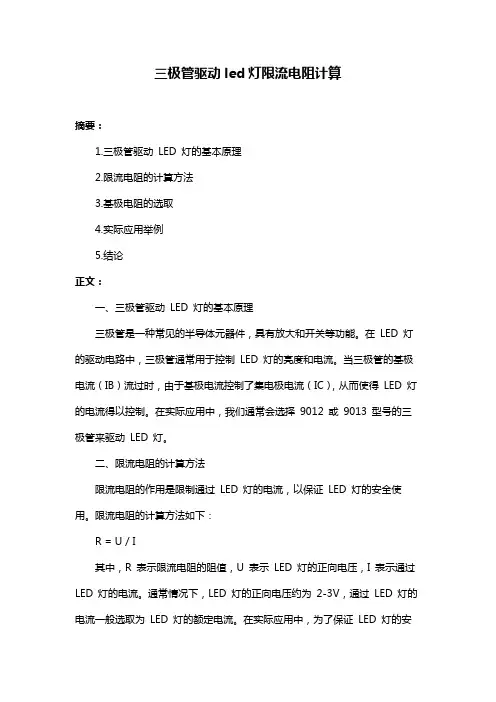

三极管驱动led灯限流电阻计算摘要：1.三极管驱动LED 灯的基本原理2.限流电阻的计算方法3.基极电阻的选取4.实际应用举例5.结论正文：一、三极管驱动LED 灯的基本原理三极管是一种常见的半导体元器件，具有放大和开关等功能。
在LED 灯的驱动电路中，三极管通常用于控制LED 灯的亮度和电流。
当三极管的基极电流（IB）流过时，由于基极电流控制了集电极电流（IC），从而使得LED 灯的电流得以控制。
在实际应用中，我们通常会选择9012 或9013 型号的三极管来驱动LED 灯。
二、限流电阻的计算方法限流电阻的作用是限制通过LED 灯的电流，以保证LED 灯的安全使用。
限流电阻的计算方法如下：R = U / I其中，R 表示限流电阻的阻值，U 表示LED 灯的正向电压，I 表示通过LED 灯的电流。
通常情况下，LED 灯的正向电压约为2-3V，通过LED 灯的电流一般选取为LED 灯的额定电流。
在实际应用中，为了保证LED 灯的安全使用，我们通常选取的限流电阻阻值约为200 欧姆左右。
三、基极电阻的选取在三极管驱动LED 灯的电路中，基极电阻的选取十分重要。
选取合适的基极电阻，可以使得三极管工作在饱和状态，从而保证LED 灯的电流得以有效控制。
基极电阻的选取原则如下：1.当三极管处于饱和状态时，基极电流（IB）应大于集电极电流（IC）。
2.基极电阻的阻值应选取为使得三极管工作在饱和状态时的阻值。
以9012 和9013 型号的三极管为例，当通过基极的电流为20mA 时，9012 型号的三极管可提供约85mA 的集电极电流，而9013 型号的三极管可提供约200mA 的集电极电流。
因此，在实际应用中，我们通常选取9012 型号的三极管作为限流电阻，其基极电阻选取为4.7K；选取9013 型号的三极管作为限流电阻，其基极电阻选取为10K。
四、实际应用举例以一个LED 灯串为例，假设LED 灯的正向电压为2.5V，通过LED 灯的电流为200mA。

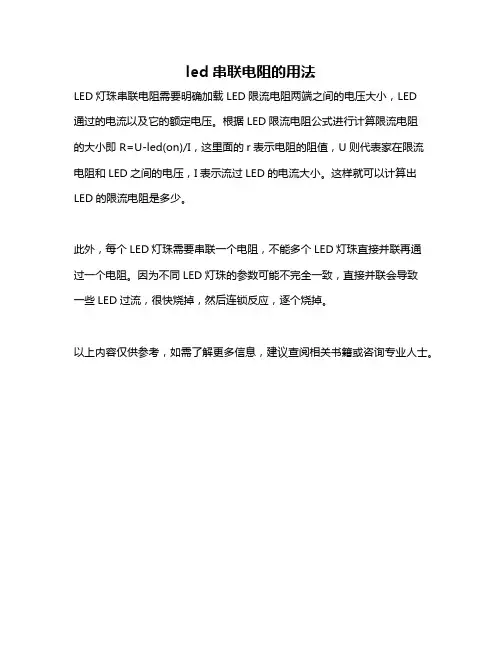

led串联电阻的用法
LED灯珠串联电阻需要明确加载LED限流电阻两端之间的电压大小，LED
通过的电流以及它的额定电压。
根据LED限流电阻公式进行计算限流电阻
的大小即 R=U-led(on)/I，这里面的r表示电阻的阻值，U则代表家在限流电阻和LED之间的电压，I表示流过LED的电流大小。
这样就可以计算出LED的限流电阻是多少。
此外，每个LED灯珠需要串联一个电阻，不能多个LED灯珠直接并联再通
过一个电阻。
因为不同LED灯珠的参数可能不完全一致，直接并联会导致
一些LED过流，很快烧掉，然后连锁反应，逐个烧掉。
以上内容仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。

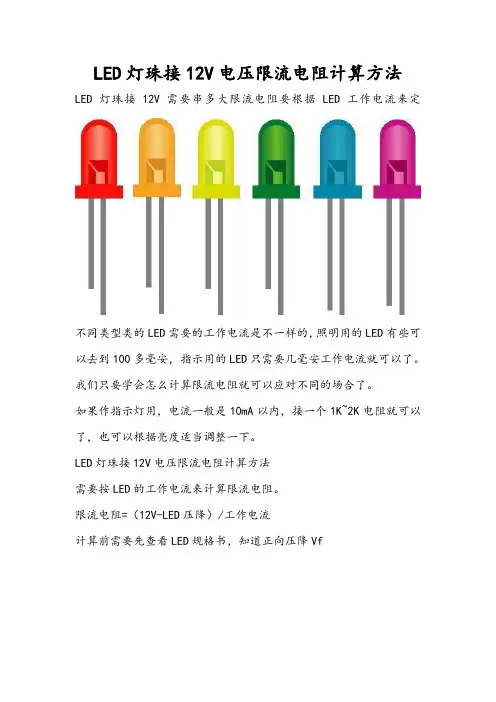

LED灯珠接12V电压限流电阻计算方法LED灯珠接12V需要串多大限流电阻要根据LED工作电流来定
不同类型类的LED需要的工作电流是不一样的，照明用的LED有些可以去到100多毫安，指示用的LED只需要几毫安工作电流就可以了。
我们只要学会怎么计算限流电阻就可以应对不同的场合了。
如果作指示灯用，电流一般是10mA以内，接一个1K~2K电阻就可以了，也可以根据亮度适当调整一下。
LED灯珠接12V电压限流电阻计算方法
需要按LED的工作电流来计算限流电阻。
限流电阻=（12V-LED压降）/工作电流
计算前需要先查看LED规格书，知道正向压降Vf
假如Vf=2.4V，LED用20mA电流工作
限流电阻=（12V-2.4V）/0.02A=480欧姆
不知道LED的正向压降怎么办？
不知道LED压降的话，可以根据LED的颜色大概估算一下，一般红色的压降为1.8~2.2V左右，橙色是2~2.1V,黄色的是2.1~2.0V,绿色的是2.1~3.2V,蓝色是2.4~3.3V,白色是2.8~3.5V
LED的工作电流越大，亮度越高，当然电流过大了就容易烧掉了；如果作为提示灯用的话10mA以内的电流就可以了。
大功率的LED我们可以用恒流驱动法
用L7805设计一个简单的恒流源，LED工作电流=5V/R7
如果R7=50R，那么电流=5/50=100mA
此恒流源设计只适合电流比较大的应用场合。
三极管驱动led灯限流电阻计算摘要：1.三极管驱动LED 灯的基本原理2.限流电阻的计算方法3.基极电阻的选取4.实际应用举例5.结论正文：三极管驱动LED 灯限流电阻计算一、三极管驱动LED 灯的基本原理三极管是一种常见的半导体元器件，具有放大和开关等功能。
在LED 灯的驱动电路中，三极管通常被用作开关元件，以控制LED 灯的通断。
三极管的工作状态分为截止区和饱和区，其中饱和区是指三极管的基极电流足够大，使得三极管完全导通的状态。
在饱和状态下，三极管的集电极电流由基极电流决定，而与集电极电压无关。
二、限流电阻的计算方法在三极管驱动LED 灯的电路中，为了防止LED 灯的电流过大，通常需要在三极管的基极和发射极之间串联一个限流电阻。
限流电阻的计算方法如下：1.首先，根据LED 灯的正向电压和正向电流，可以计算出LED 灯的电阻值。
2.其次，根据三极管的电流放大倍数，可以计算出三极管的基极电流。
通常情况下，三极管的电流放大倍数约为100~200 倍。
3.最后，根据欧姆定律，可以计算出限流电阻的阻值。
限流电阻的阻值应满足：限流电阻阻值= (LED 灯的电阻值+ 三极管的基极电阻) / 三极管的电流放大倍数。
三、基极电阻的选取在三极管驱动LED 灯的电路中，为了使三极管工作在饱和状态，需要选取合适的基极电阻。
通常情况下，基极电阻的选取应满足：基极电阻< 三极管的基极电流/ 三极管的电流放大倍数。
四、实际应用举例假设我们有一个LED 灯，其正向电压为3.2V，正向电流为200mA。
我们选用一个9012 型号的三极管作为开关元件，其电流放大倍数为100 倍。
根据上述计算方法，可以得到限流电阻的阻值约为68Ω，基极电阻的阻值约为12K。
五、结论在设计三极管驱动LED 灯的电路时，需要合理选取限流电阻和基极电阻的阻值，以保证三极管工作在饱和状态，并确保LED 灯的电流不超过其额定值。
限流电阻的计算方法限流电阻是电路中常见的一种元件，它的作用是限制电流的大小，起到保护其他元件的作用。
在实际电路设计中，我们经常需要计算限流电阻的数值，以确保电路工作正常。
本文将介绍限流电阻的计算方法，希望能对大家有所帮助。
首先，我们需要了解限流电阻的基本原理。
限流电阻通常用来限制LED等发光二极管的电流，以防止其过电流损坏。
在直流电路中，限流电阻可以通过欧姆定律来计算。
欧姆定律表明，电流与电压成正比，与电阻成反比。
因此，我们可以通过欧姆定律来计算限流电阻的数值。
其次，我们需要明确LED的额定电流。
LED作为一种半导体器件，其额定电流是其正常工作所需的电流。
一般来说，LED的额定电流可以在其规格书中找到。
在计算限流电阻时，我们需要将LED的额定电流作为参考值。
接下来，我们可以通过欧姆定律来计算限流电阻的数值。
欧姆定律的数学表达式为，电压 = 电流×电阻。
因此，我们可以通过以下公式来计算限流电阻的数值，限流电阻 = (电源电压 LED额定电压) / LED额定电流。
其中，电源电压是指电路中的电源电压，LED额定电压是指LED的额定工作电压，LED额定电流是LED的额定工作电流。
需要注意的是，计算得到的限流电阻的数值应该是标准电阻值的近似值。
在实际电路设计中，我们需要选择最接近计算得到数值的标准电阻值作为限流电阻的实际数值。
此外，还有一种常见的情况是需要使用可调电阻来替代固定限流电阻。
可调电阻可以通过调节电阻值来改变电路中的电流大小，因此在一些特定的设计中更加灵活。
在这种情况下，我们可以根据实际需要选择合适的可调电阻，并通过调节其电阻值来达到所需的限流效果。
综上所述，限流电阻的计算方法主要是通过欧姆定律来计算其数值。
在实际应用中，我们需要了解LED的额定电流和电压，然后通过公式计算得到限流电阻的近似值，并选择最接近的标准电阻值作为实际数值。
如果需要使用可调电阻，则可以根据实际需要选择合适的可调电阻并进行调节。
三极管驱动led灯限流电阻计算三极管驱动LED灯限流电阻计算方法LED灯作为一种常见的照明设备，广泛应用于各个领域。
在实际应用中，为了保证LED的正常工作，必须对其电流进行限制。
而限流电阻则是实现LED灯电流限制的一个关键元件。
本文将详细介绍三极管驱动LED灯限流电阻的计算方法。
为了充分驱动LED灯并保证其寿命和亮度，我们需要通过限制电流来控制LED的工作状态。
而要限制电流，最常见的方法就是使用限流电阻。
限流电阻的选择需要考虑LED的额定工作电流和工作电压以及三极管参数等因素。
首先，我们需要了解LED的电参数。
在LED的规格手册中，通常会给出其正向电流IF和正向电压VF的额定值。
这些额定值是我们计算限流电阻的基础。
其次，我们需要了解三极管的参数。
首先是三极管的饱和电流（即最大电流IGSS）。
饱和电流越大，三极管的导通能力越强，切换速度越快，从而可以更好地驱动LED灯。
其次是三极管的电压放大倍数（即β值）。
β值越大，三极管的放大能力越强，对输入信号的放大效果越好。
在进行限流电阻计算之前，我们需要根据LED灯的工作电压和工作电流计算出限流电流。
假设我们的LED灯的工作电压为VF，工作电流为IF，则限流电流可以计算为：IL = IF然后，我们需要计算出三极管的饱和电流IGSS和电压放大倍数β的值。
这些参数可以从三极管的规格手册中获取。
计算限流电阻的值时，可以使用下述公式：R = (VBE × β × (UC - VF) - VF) / IL其中，VBE为三极管的基极-发射极电压，UC为三极管的电源电压。
根据实际情况可以选择VBE和UC的值。
通过以上步骤，我们就可以得到适合的限流电阻的数值。
然后，根据计算结果选择最接近的标准电阻值，并将其连接在三极管的发射极和LED灯的正极之间，即可实现LED灯的驱动电路。
需要注意的是，在实际使用过程中，限流电阻的功率也需要考虑进去。
为了确保限流电阻不会因过载而损坏，我们需要根据电流大小选择合适的功率值。
三极管驱动led灯限流电阻计算摘要：1.三极管驱动LED 灯的基本原理2.限流电阻的计算方法3.基极电阻的选取4.实际应用举例5.结论正文：一、三极管驱动LED 灯的基本原理三极管是一种常见的半导体器件，具有放大和开关等功能。
在驱动LED 灯的电路中，三极管主要用于放大电流，从而实现对LED 灯的控制。
三极管的工作状态分为截止区、放大区、饱和区三种，其中饱和区是指三极管的基极电流大于等于集电极电流时的状态。
在饱和状态下，三极管可以实现恒定电流输出，因此常用于驱动LED 灯。
二、限流电阻的计算方法限流电阻是用于限制LED 灯电流的电阻，其选取要根据LED 灯的正向电压和正常工作电流进行计算。
根据欧姆定律，电阻值R 可以用以下公式计算：R = (Vcc - Vled) / Iled其中，Vcc 是电源电压，Vled 是LED 灯的正向电压，Iled 是LED 灯的正常工作电流。
三、基极电阻的选取基极电阻是用于限制三极管基极电流的电阻，其选取要根据三极管的放大倍数和基极电流进行计算。
根据放大电路的理论，基极电阻R1 可以用以下公式计算：R1 = (Vcc - Vbe) / Ib其中，Vcc 是电源电压，Vbe 是三极管的基极电压，Ib 是三极管的基极电流。
在实际应用中，为了确保三极管工作在饱和状态，基极电阻的选取要使得Ib 大于Ic，即：R1 < (Vcc - Vbe) / Ic四、实际应用举例假设我们用一个3906 三极管驱动一个LED 灯，LED 灯的正向电压为3.2V，正常工作电流为20mA。
电源电压为5V。
根据上述公式，可以计算出限流电阻的阻值为：R = (5V - 3.2V) / 20mA = 80Ω基极电阻的阻值为：R1 = (5V - 0.7V) / 20mA = 115Ω因此，限流电阻应选取80Ω，基极电阻应选取115Ω。
五、结论通过以上分析，我们可以了解到三极管驱动LED 灯限流电阻的计算方法以及基极电阻的选取方法。
五、LED连接电路的常见形式L串联」这种电路需要电源提供较高的电压口V 总二各 LED 的VF 之和二VF1+VF2+VF3+VF4,E +VF NI总二单颗LED的IF值2,并联」这种电路需要电源能提供较高的电流.V总二单颗LED的VF值I 总二各 LED 的 IF 之和二IF 1+IF2+IF3+IF4” +IFN3,串联/并联组合a,在实际运用中，负载常采用通过串并联形成的LED阵列；b、将LED连接成串联/并联组合的形式，可大幅减低因少数LED的VF不一致造成的影响；囱¥c、阵列形式或LED个数变化，限流电阻也应相应变化|d、串联/并联组合的形式会使输出电流随输入电压和环境温度等因素而发生的变化更加显著；4,为了能有效控制电路中的电流，须在电路中配置适当的限流电阻. R= (V输入电压-VLED总电压)/I (流过限流电阻的电流) 限流电阻的作用主要是控制LED的电流，使电压更平滑，并使各并联支路的亮度更均匀。
限流电阻阻值大效果较好，但是限流电阻的取值也不能太大，否则会增加电能的损耗及元件温度升高。
六、电源的分类及特性1、按驱动方式可分为两大类：(1)恒流式：a、恒流驱动电路输出的电流是恒定的，而输出的直流电压却随着负载阻值的大小不同在一定范围内变化，负载阻值小，输出电压就低，负载阻值越大，输出电压也就越高；b、恒流电路不怕负载短路，但严禁负载完全开路；c、恒流驱动电路驱动LED是较为理想的，但相对而言价格较高；d、应注意所使用最大承受电流及电压值，它限制了LED的使用数量；(2)稳压式：a、当稳压电路中的各项参数确定以后，输出的电压是固定的，而输出的电流却随着负载的增减而变化；b、稳压电路不怕负载开路，但严禁负载完全短路口c、以稳压驱动电路驱动LED,每串需要加上合适的电阻方可使每串LED显示亮度平均；d、亮度会受整流而来的电压变化影响。
2、按电路结构方式分类（1）电阻、电容降压方式：通过电容降压，在闪动使用时，由于充放电的作用，通过LED的瞬间电流极大，容易损坏芯片。
LED限流电阻的大小计算（原创）很多时候电路中都用LED做指示，这就涉及到限流电阻，这个怎么选取呢？datasheet上参数如下要注意理解LED Datasheet上的参数。
最重要的三个参数如下：VF——正向电压。
这个正向电压是在IF=20mA的情况下取的，而VF的取值围为（2.8，3.5）。
我们可以从正向电流和正向电压的关系曲线图中，根据所需要的的电流，而得知此IF下的正向压降，从而可以算出限流电阻的大小。
IF——正向电流。
这个电流是不是任意选取呢？显然不可能，我们注意到LED参数中有一个DC Forward Current="30mA"这个参数，这个30mA是在最大额定值的情况下的值，显然我们平时使用时，不能让LED在、一直工作在最大额定值。
所以IF≤30mA。
再根据下图可以知道，电流大，LED发光强，但消耗的功率大。
电流小，LED发光小，消耗的功率小。
通常电路用LED是做指示用途，电路的总体功耗要控制，不能都消耗在指示灯上☺当然还要考虑电源的功率要满足后面电路功耗的要求，并且最好要有富裕。
所以这个LED的正向电流我们选取20mA，正向压降为3.3V。
Peak Forward Current——最大电流峰值，只是指允许通过二极管的最大正向脉冲电流。
发光二极管极限电流。
（这是一个脉冲值，占空比1/10，0.1ms）。
这不是说LED正向电流可以取这个值，这是一个极限电流，当超过这个极限时，LED可能会烧毁，所以一般电路都要求有限流电阻。
限流电阻可以根据下式计算：选取IF=20mA，VF=3.3V，电源电压Vcc=5V:通常取个好一点的值（也就是相近阻值的电阻），R=100Ω。
像LED这样的元件通常网上都找不到相对应的DataSheet，这时候可以根据经验，估算出限流电阻的大小。
可以参考下面给出的参数：参考一：一般这样：红绿LED的电压一般是1.8~2.4V，蓝白是2.8~4.2V3mmLED的额定电流1~10mA5mmLED的额定电流5~25mA10mmLED的额定电流25~100mA如果散热良好，超过额定围也不会有太大问题。
参考二：极限参数(Ta=25℃)光电参数(Ta=25℃)发光颜色波长(nm)正向压降IF=20mA (v)反向电流VR=5v(uA)光强IF=20mA(ucd) λP △λTYP MAX MAX TYP红色660 90 2.25 2.5 20 10000 高亮红645 20 1.8 2.0 20 12000 橙红630 20 1.9 2.1 20 12000 黄绿色570 30 2.2 2.5 20 10000 黄色590 35 2.1 2.4 20 10000 蓝色470 40 2.8 4.0 20 40000这是多个LED的结合，注意要相加参考资料：LED，是电流操作的元件，一般我们会看它的负载电流，因为电流(mA)会决定它的亮度，而不是电压(V), 这是一般人误解的，以为V越大，就越亮，这是错误的。
3mm和5mm LED的符号和接脚一般5mm的LED，电流是在20~30mA之间，也有大电流的，如Luxeon，可以去到300mA 或更高。
那，要点亮一枚LED，需要几多V呢？答案，不同颜色的LED，有不同的Vf （Forward Voltage）。
LED的Vf，最好能参考厂家的提供的datasheet，没有的话，就参考以下的表：一般上：颜色Vf红 1.8 v黄 2.0 v青 2.1 v蓝 3.4 v白 3.6 v对一枚不知道Vf的LED，你要如何测量它的Vf呢？很简单，你可以用1K的电阻串联LED，接5V到12V的电源，然后用电表量LED的两端，量到的就是它的Vf了。
当然，我必须假设你的电表是精确的。
有了Vf，然后我们要设定电流。
5mm的LED可以设定在20~30mA，这里我们取25mA。
再来，就要看你的输入电源是几多V。
这里，我们假设是12V。
（input）再假设，我们要点亮的是一枚蓝光LED，那Vf是3.4V。
12V的电源，不能直接输入到LED，太大的电流会在一眨眼间把LED烧毁，所以我们要限制电流，就要加电阻。
好了，进入主题了，我们现在要计算电阻了。
已知：Vf= 3.4VVin=12VI=0.025A （25mA）R=？（要计算）例1：R= （Vin- Vf）/ I= （12-3.4）/0.025= 344 ohm实际上，买不到344ohm的电阻，我们可以用靠近的电阻值，就是360ohm。
这个例子是一枚电阻，一枚LED，12V电源。
[img]my-primesoft./cari/image/12v1led.gif[/img]如果你要点亮10枚LED？那怎么办?有两种方法，可以可以并联，或串联的方法。
我们不能直接并联LED，每一枚LED都要有360ohm的电阻。
如下图：[img]my-primesoft./cari/image/12v10led.gif[/img]串联的方法，是可以串几粒LED，再加一枚电阻。
那可以串几粒呢？那要看你的LED是什么颜色，是什么Vf了。
假设我们要点亮12枚蓝色的LED，用12V电源。
串4枚是3.4v+3.4v+3.4v+3.4v=13.6V，大过我们的12V输入，所以不可能点亮。
那我们串3枚LED，3.4v+3.4v+3.4v=10.2V, 少过12V，可以用。
例2：R= （12V- （3.4v+3.4v+3.4v））/ 0.025A =（12V- 10.2v）/ 0.025A = 72ohm实际上，买不到72ohm的电阻，我们可以用靠近的电阻值，就是68ohm。
[img]my-primesoft./cari/image/12v3led.gif[/img]因为要12粒蓝光LED，我们需要4串，才能实现。
如图：[img]my-primesoft./cari/image/12v12led.gif[/img]在来一例：例3:用12V，点亮6枚红色LED, 那电阻：R= （12V- （1.8V+1.8V+1.8V+1.8V+1.8V+1.8V））/ 0.025A=（12V- 10.8v）/ 0.025A = 48ohm （用47ohm）例4:用12V，点亮1枚红色LED, 那电阻：R= （12V- 1.8V）/ 0.025A= 408ohm (390ohm)26/09/07还有一种简易的方法，就是用限流的方式来点亮。
还有，汽车的12V电压不稳定，12V~14.5V，那要怎么办呢？我们可以用LM317T 来做恒流源/ 限流器。
但这个限流器，需要输入大过1.25V的电压，才能操作。
这时，你不用计算要用几多ohm的电阻，你只要决定要用几多mA来推动你的LED就可以了。
比如你要30mA，就用公式：R1= Vref / I, Vref=1.25V, I=30mAR1=1.25V/0.03A= 41.66 ohm也就是说，你program 最大的电流是30mA，不管你的输入电压是几V（<37V），也不管你的LED的Vf是多少，只要你遵守以下的规则，那就是输入电压（电池）减- 1.25V ，要大过你的LED的VF总和。
（抱歉，我已尽量用初学者/门外汉能听懂的话解释了，不明白没关系）。
可能你会问，那你可以串联接几粒LED呢？假设：你的红色LED的Vf是1.8V, 电池是12V，限流器会用掉1.25V，那可以用的电压是12V-1.25V=10.75V现在我们算看，10.75V 可以Drive几粒红色的LED，10.75V/1.8V= 5.97 ，没有5.97 粒的，我们就用5粒。
答案是5粒。
（你要用6粒也可以啦）你又可能会问，那3粒或1粒可以吗？答案，可以，只要不多过5粒就ok的了。
如果是一粒，你直接去买一粒电阻来接更简单。
什么时候用限流器呢？1. 当你要推动的是大电流的LED如SuperFlux，1W，3W 的大功率LED。
2. 当你不知道Vf是多少，又怕弄坏LED，就用。
3. 当你在车上，电压不稳定时，算的时候可能用12V来算，可是有时电压会去到14.5V，造成LED的亮度不一致。
用限流器，要小心注意R1电阻不要错，错了电流可能变大，烧了LED。
用LM317T来做限流器，是其中一种方法，我们也可以用Transistor 来做限流器的，有需要我才说一说。
补充：恒流源是什么？恒流源就是Constant Current。
限流器是什么？限流器就Current Limiter。
较高级的LED 电路，是用IC来控制的。
1. 它可以控制LED的亮度，效率高。
2. 它可以升压（charge pump），用一粒1.5V的电池来点亮一枚白光LED。
应用例子：1. LED 手电筒（不是你在Pasar Malam看到的那种）2. 手机里当相机的闪光灯。
22 Aug 2009下面是用3.3v Vf的LED，在12V，13V，14V的例子。
BAIDU“阻容降压”就可以了我有个LED灯电源，灯数对应的电容型号如图网上了解了，都说只需知道电流就可以选择电容C电容(微法）=15*I电流（安），那为什么不同灯数，相同电流却还要选用不同的电容？（实测原20灯的电源板接到50灯上电压不足，点不亮）我想了解不同的灯数如何选择电容还有就是上面所说的C=15*I 当I=0.016 C就=0.24 这0.24对应的电容是什么型号?有这个对照表吗问题补充：minghuizhou的答案用来解答20灯经计算是正确的，表中的电流是16ma的，那换成38灯的用这个方法却解释不了。
因为同样是0.33uF的电容，在38灯的情况下电流依然是16MA，可电容的电压应该是不同的，这又是怎么回事？看来你是个初学的朋友吧，你要知道，你用的LED都是用来串联的，以白色LED 为例，每个LED的在20毫安的电流下导通电压在3.3V左右，所以你LED 数量不同，则总电压就不同，总电压为所以LED导通电压相加的，20只等总电压就为66V，40只就为132V，而串联电容的容量其实是需要考虑LED 总压降来计算的，比如你供电电压为220v,我现在估算一下你用20个灯需要多少容量的电容；设定你流过LED电流为20毫安，而你20个灯总压降为66V，所以电容两端的电压大约为220-66=154V，即电容在154V的电压下电流为20毫安。
I=U*Xc=154*2*3.14*50*C 即20mA=154*2*3.14*50*C求出C=0.4133uF所以你得买0.4133uF的电容的，但是这样的容量没有，你可以选择0.68uF的电容，这样你得重新来计算了，方法如上，只是在考虑增加LED数量就行了。
它说的0.24 应该就是电容的容量，0.24uF 了。
8个led，每个led电压3.6v，电流300mA。
