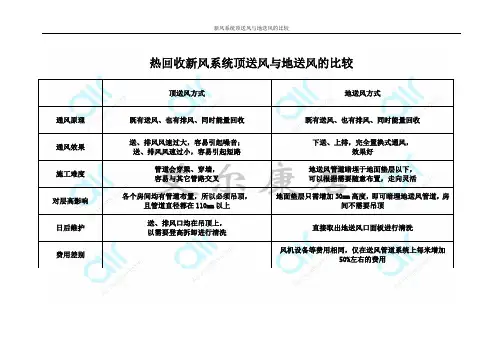

新风系统地送风和顶送风风口如何设计

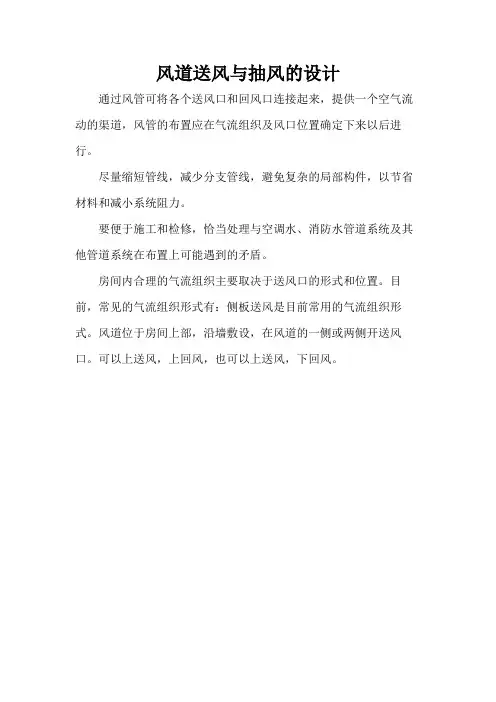

风道送风与抽风的设计
通过风管可将各个送风口和回风口连接起来，提供一个空气流动的渠道，风管的布置应在气流组织及风口位置确定下来以后进行。

尽量缩短管线，减少分支管线，避免复杂的局部构件，以节省材料和减小系统阻力。

要便于施工和检修，恰当处理与空调水、消防水管道系统及其他管道系统在布置上可能遇到的矛盾。

房间内合理的气流组织主要取决于送风口的形式和位置。

目前，常见的气流组织形式有：侧板送风是目前常用的气流组织形式。

风道位于房间上部，沿墙敷设，在风道的一侧或两侧开送风口。

可以上送风，上回风，也可以上送风，下回风。

新风系统设计方案和新风量计算方法详解一、新风系统设计方案：1.系统布局：根据建筑的结构特点和使用功能，确定新风系统的布局。

一般来说，新风系统的进风口应尽可能远离污染源，排风口应尽可能远离供气口。

同时，要保证系统的通风效果良好，室内温度和湿度均匀分布。

2.空气处理设备选择：根据建筑的使用需求和空气质量要求，选择适合的空气处理设备。

常见的空气处理设备包括新风机组、过滤器、换热器、加湿器、除湿器等。

根据实际情况选择合适的设备，保证室内空气的质量。

3.风管设计：根据建筑的布局和新风系统的布局，设计合理的风管系统。

风管的直径、长度、布局和连接方式都需要考虑，以保证新风系统的通风效果和运行效率。

同时，要考虑风管的材质和密封性能，避免漏风和噪音问题。

4.控制系统设计：根据新风系统的控制需求，设计相应的控制系统。

一般来说，新风系统的控制系统包括温度控制、湿度控制、风速控制等。

同时，要考虑系统的节能性能和智能化程度，以提高系统的运行效率和舒适性。

二、新风量计算方法：1.室内空气质量需求：首先确定室内空气质量需求，包括室内CO2浓度、PM2.5浓度、TVOC浓度等。

这些参数可根据国家标准或行业标准确定，以保证室内空气的质量。

2.新风量计算：根据室内空气质量需求和建筑的使用需求，计算新风量。

一般来说，新风量计算可根据以下公式进行：新风量=(室内CO2浓度目标-室内CO2浓度初始)×室内空气体积/(换气次数×CO2生成量)。

其中，室内空气体积为室内空间的体积，换气次数为室内空气的更换次数，CO2生成量为人体每小时产生的二氧化碳量。

3.设备选择和布局：根据新风量计算结果，选择合适的空气处理设备和风管系统。

设备的选择要满足新风量的要求，同时要考虑系统的运行效率和维护成本。

风管的布局要合理，保证新风的均匀分布和室内空气的流通。

4.控制系统设计：根据新风量的要求，设计相应的控制系统。

控制系统要能够准确控制新风量的大小，同时要根据室内空气质量的变化，实时调节新风量。

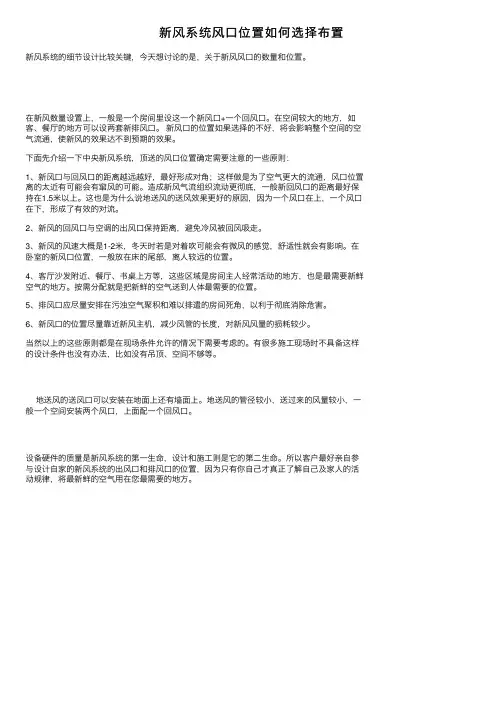

新风系统风⼝位置如何选择布置新风系统的细节设计⽐较关键，今天想讨论的是，关于新风风⼝的数量和位置。

在新风数量设置上，⼀般是⼀个房间⾥设这⼀个新风⼝+⼀个回风⼝。

在空间较⼤的地⽅，如客、餐厅的地⽅可以设两套新排风⼝。

新风⼝的位置如果选择的不好，将会影响整个空间的空⽓流通，使新风的效果达不到预期的效果。

下⾯先介绍⼀下中央新风系统，顶送的风⼝位置确定需要注意的⼀些原则：1、新风⼝与回风⼝的距离越远越好，最好形成对⾓；这样做是为了空⽓更⼤的流通，风⼝位置离的太近有可能会有窜风的可能。

造成新风⽓流组织流动更彻底，⼀般新回风⼝的距离最好保持在1.5⽶以上。

这也是为什么说地送风的送风效果更好的原因，因为⼀个风⼝在上，⼀个风⼝在下，形成了有效的对流。

2、新风的回风⼝与空调的出风⼝保持距离，避免冷风被回风吸⾛。

3、新风的风速⼤概是1-2⽶，冬天时若是对着吹可能会有微风的感觉，舒适性就会有影响。

在卧室的新风⼝位置，⼀般放在床的尾部，离⼈较远的位置。

4、客厅沙发附近、餐厅、书桌上⽅等，这些区域是房间主⼈经常活动的地⽅，也是最需要新鲜空⽓的地⽅。

按需分配就是把新鲜的空⽓送到⼈体最需要的位置。

5、排风⼝应尽量安排在污浊空⽓聚积和难以排遣的房间死⾓，以利于彻底消除危害。

6、新风⼝的位置尽量靠近新风主机，减少风管的长度，对新风风量的损耗较少。

当然以上的这些原则都是在现场条件允许的情况下需要考虑的。

有很多施⼯现场时不具备这样的设计条件也没有办法，⽐如没有吊顶、空间不够等。

地送风的送风⼝可以安装在地⾯上还有墙⾯上。

地送风的管径较⼩，送过来的风量较⼩，⼀般⼀个空间安装两个风⼝，上⾯配⼀个回风⼝。

设备硬件的质量是新风系统的第⼀⽣命，设计和施⼯则是它的第⼆⽣命。

所以客户最好亲⾃参与设计⾃家的新风系统的出风⼝和排风⼝的位置，因为只有你⾃⼰才真正了解⾃⼰及家⼈的活动规律，将最新鲜的空⽓⽤在您最需要的地⽅。

风系统设计的设计步骤如下：
1.收集信息：了解客户需求，建筑物的结构和用途，以及其他相关信息，例如气候条件、建筑物朝向、能源使用等。

2.确定风系统类型：根据建筑物的用途和结构，选择适当的风系统类型，例如自然通风、机械通风、混合通风等。

3.计算风量：根据建筑物的用途和大小，确定所需的风量。

要考虑到建筑物内外的温度差、人员和设备的热量产生、空气流动的阻力等因素。

4.设计风道：根据风量和风系统类型，设计适当大小和长度的风道。

还需要考虑风道的材料、连接方式、支架和防火要求等。

5.设计风口和排风口：根据风量和风系统类型，设计适当大小和数量的风口和排风口。

还需要考虑风口和排风口的位置、形状、材料、防火要求等。

6.选择风机和其他设备：根据风量和风系统类型，选择适当的风机和其他设备，例如空气处理机、风机盘管等。

7.绘制布置图和构造图：根据设计要求，绘制风系统的布置图和构造图。

其中包括风道、风口、排风口、风机和其他设备的布局和连接方式。

8.进行模拟和分析：使用CFD软件进行模拟和分析，以验证设计的有效性和优化风系统的性能。

9.评估成本和效益：评估风系统的成本和效益，包括建设成本、运行成本、能源节约和环保效益等。

10.编写设计报告：根据设计要求，编写风系统的设计报告，包括设计的基本原理、技术参数、构造图、布置图、成本和效益分析等内容。

新风系统设计原则及风口选型方法在现代建筑中，新风系统作为一种空气处理设备，被广泛应用于商业、办公、医疗、教育等场所。

新风系统可以实现高效的空气调节和过滤，提供清新舒适的室内空气环境，对于人们的健康和生产生活起到重要的作用。

本文将从新风系统设计原则及风口选型方法两个方面进行介绍和探讨。

一、新风系统设计原则1. 基本原则在新风系统的设计中，需要遵循以下基本原则：（1）满足室内气流质量要求。

新风系统的设计应当考虑室内气流的均匀性，并在室内设置适当的气流循环。

（2）降低能耗，提高运行效率。

在新风系统设计中，要考虑设备选型和布局等因素，尽可能减少能耗，提高运行效率。

（3）兼顾舒适性和经济性。

在新风系统的设计中要兼顾舒适性和经济性，确保系统的投资和运行成本合理且经济。

（4）合理选用风口和管道。

在新风系统的设计中，要选用合适的风口和管道，保障系统的稳定运行。

2. 设计要点在新风系统的设计中，需要注意以下几个方面：（1）新风系统的风口选型。

风口的选型应当根据房间的大小、用途、需要的气流速度等综合因素来确定。

（2）新风系统的制冷量和制热量。

新风系统的制冷量和制热量应当根据房间的面积、方位和使用方式等要素来确定。

（3）新风系统的管道布局。

新风系统的管道布局应当考虑到室内空间的构造、各房间的隔墙、层高等因素，保证系统的风量均匀分配。

（4）新风系统的运行控制。

新风系统的运行控制应当考虑到风速，风量和温度等参数，确保室内空气环境的稳定和舒适。

二、风口选型方法风口是新风系统中的一个重要组成部分，它能够控制空气的流量和方向，保障新风系统的正常运行。

风口的选型应当根据实际需要来确定。

以下是一些常用的选型方法。

1. 计算法计算法是最基本也是最常用的风口选型方法。

其步骤如下：（1）计算室内所需风量。

需要根据室内的面积、人员数量、设备功率等因素来计算所需风量。

（2）计算风口面积。

风口的面积需要根据所需风量来计算，一般采用中等风速（2.5m/s）时的面积进行计算。

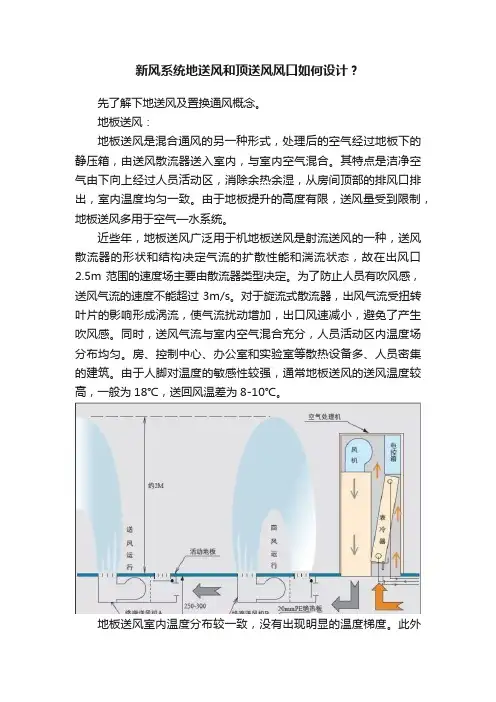

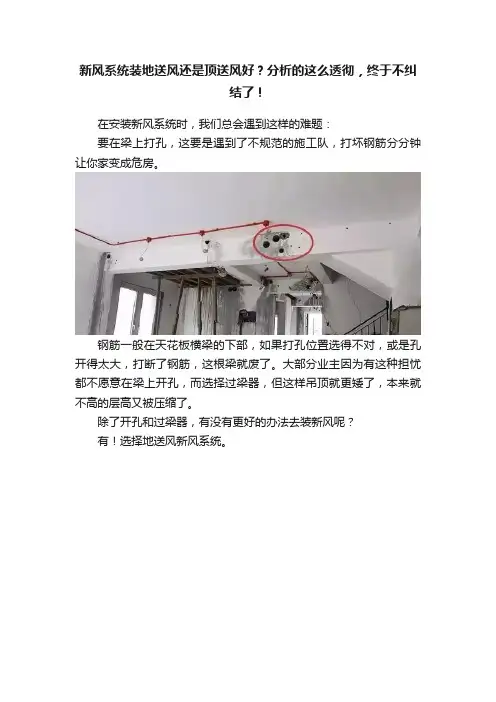

新风系统地送风和顶送风风口如何设计？先了解下地送风及置换通风概念。

地板送风：地板送风是混合通风的另一种形式，处理后的空气经过地板下的静压箱，由送风散流器送入室内，与室内空气混合。

其特点是洁净空气由下向上经过人员活动区，消除余热余湿，从房间顶部的排风口排出，室内温度均匀一致。

由于地板提升的高度有限，送风量受到限制，地板送风多用于空气—水系统。

近些年，地板送风广泛用于机地板送风是射流送风的一种，送风散流器的形状和结构决定气流的扩散性能和湍流状态，故在出风口2.5m范围的速度场主要由散流器类型决定。

为了防止人员有吹风感，送风气流的速度不能超过3m/s。

对于旋流式散流器，出风气流受扭转叶片的影响形成涡流，使气流扰动增加，出口风速减小，避免了产生吹风感。

同时，送风气流与室内空气混合充分，人员活动区内温度场分布均匀。

房、控制中心、办公室和实验室等散热设备多、人员密集的建筑。

由于人脚对温度的敏感性较强，通常地板送风的送风温度较高，一般为18℃，送回风温差为8-10℃。

地板送风室内温度分布较一致，没有出现明显的温度梯度。

此外地板送风系统的总安装费用也比顶板送风系统节省10%。

置换通风置换通风属于下送风的一种，气流从位于侧墙下部的散流器水平低速送入室内，在浮升力的作用下上升至工作区，吸收人员和设备负荷形成热羽流。

在上升过程中，热羽流不断卷吸周围空气，流量逐渐增加。

热力分层高度将整个空间分为上下两区，下区空气由下向上呈单向“活塞流”，沿高度方向形成明显的温度梯度和污染物浓度梯度；上区空气循环流动，污染物浓度较大，温度趋于均匀一致。

目前置换式通风较多用于层高大于2.4m，室内冷负荷小于40W/m2的空调系统，如办公室、会议室、计算机机房和剧院等。

置换通风的送风散流器一般位于侧墙下部，为避免产生吹风感，必须严格控制送风速度。

散流器出口处的空气流速主要取决于于送风量，气流阿基米德数和散流器类型。

实测数据表明，对于一个9000m2的办公建筑采用置换通风后，冷负荷比混合通风减少了25～30%，送风量减少了30%。

新排风系统设计指导一、引言排风系统在建筑物中的应用非常广泛，特别是在厨房、浴室和实验室等地方。

它的主要功能是将室内的污浊空气排出并实现室内空气的循环。

本文将介绍新排风系统的设计指导，帮助读者了解设计排风系统的基本原则和重要考虑因素。

二、设计指导原则1.根据需要进行合理规划：设计排风系统时，首先要明确系统的需求，包括排风量、排风口位置和室内外空气压差等。

根据这些需求，进行合理的规划和布置。

2.考虑风道尺寸和路径：风道是排风系统的核心组成部分，其尺寸和路径的选择直接影响系统的效果。

通常应选择合适的风道尺寸，以确保系统顺畅运行。

3.考虑风机的选择和安装位置：风机是排风系统的核心设备，选择合适的风机可以提高系统的效率。

同时，风机的安装位置也要考虑到噪声和运行维护的便利性。

4.考虑噪声和振动：设计排风系统时，应考虑到系统运行时可能产生的噪声和振动，采取相应的措施进行减少和控制，以确保室内的舒适性。

5.考虑能源消耗：排风系统的运行需要消耗一定的能源，因此在设计过程中应考虑到能源的消耗情况，并采取相应的节能措施。

6.考虑系统的维护和管理：设计排风系统时，应考虑到系统的维护和管理问题，选择易于维护和管理的设备和材料，以延长系统的使用寿命。

三、重要考虑因素1.排风量：根据室内需求和使用场所的特点，确定合理的排风量。

一般来说，厨房和实验室的排风量要高于浴室。

2.排风口位置：排风口位置的选择应考虑到室内空气产生污染的地方，并避免产生公共区域或入口路径附近的污染。

3.风道材料：风道材料的选择应考虑到耐腐蚀性、隔音性和维护性等因素。

常用的材料有镀锌钢板、不锈钢和塑料等。

4.风机选择：风机的选择应考虑到排风量、风压和噪音等因素。

常用的风机有离心风机和轴流风机等。

5.控制系统：排风系统的控制系统可以根据需要选择自动控制或人工控制。

自动控制系统可以提高系统的能效和便捷性。

6.安全性：设计排风系统时应考虑到系统的安全性，如设置防火阀和煤气报警装置等，确保系统的安全运行。

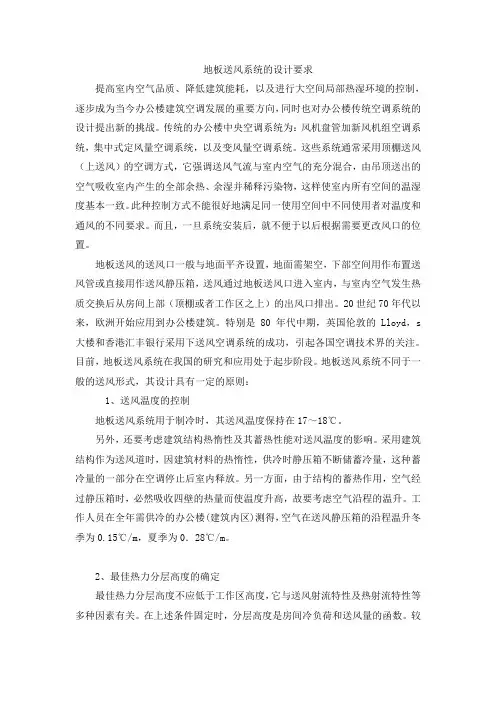

地板送风系统的设计要求提高室内空气品质、降低建筑能耗，以及进行大空间局部热湿环境的控制，逐步成为当今办公楼建筑空调发展的重要方向，同时也对办公楼传统空调系统的设计提出新的挑战。

传统的办公楼中央空调系统为：风机盘管加新风机组空调系统，集中式定风量空调系统，以及变风量空调系统。

这些系统通常采用顶棚送风（上送风）的空调方式，它强调送风气流与室内空气的充分混合，由吊顶送出的空气吸收室内产生的全部余热、余湿并稀释污染物，这样使室内所有空间的温湿度基本一致。

此种控制方式不能很好地满足同一使用空间中不同使用者对温度和通风的不同要求。

而且，一旦系统安装后，就不便于以后根据需要更改风口的位置。

地板送风的送风口一般与地面平齐设置，地面需架空，下部空间用作布置送风管或直接用作送风静压箱，送风通过地板送风口进入室内，与室内空气发生热质交换后从房间上部（顶棚或者工作区之上）的出风口排出。

20世纪70年代以来，欧洲开始应用到办公楼建筑。

特别是80年代中期，英国伦敦的Lloyd，s 大楼和香港汇丰银行采用下送风空调系统的成功，引起各国空调技术界的关注。

目前，地板送风系统在我国的研究和应用处于起步阶段。

地板送风系统不同于一般的送风形式，其设计具有一定的原则：1、送风温度的控制地板送风系统用于制冷时，其送风温度保持在17～18℃。

另外，还要考虑建筑结构热惰性及其蓄热性能对送风温度的影响。

采用建筑结构作为送风道时，因建筑材料的热惰性，供冷时静压箱不断储蓄冷量，这种蓄冷量的一部分在空调停止后室内释放。

另一方面，由于结构的蓄热作用，空气经过静压箱时，必然吸收四壁的热量而使温度升高，故要考虑空气沿程的温升。

工作人员在全年需供冷的办公楼(建筑内区)测得，空气在送风静压箱的沿程温升冬季为0.15℃/m，夏季为0．28℃/m。

2、最佳热力分层高度的确定最佳热力分层高度不应低于工作区高度，它与送风射流特性及热射流特性等多种因素有关。

在上述条件固定时，分层高度是房间冷负荷和送风量的函数。

新风系统施工设计方案一、方案背景随着人们对居住环境的要求越来越高，新风系统作为一种提供新鲜空气的技术手段，逐渐在建筑工程中得到应用。

本文旨在提出一种新风系统施工设计方案，以满足居住者对室内空气质量的需求。

二、设计原则1.保持空气新鲜：新风系统应能够实现室内外空气的循环和交换，确保室内空气始终保持新鲜。

2.能耗低：设计方案应考虑能源的节约和合理利用，尽可能降低系统的运行成本。

3.安全可靠：新风系统的施工设计需符合相关规范和标准，确保系统的安全可靠性。

4.易于调控：设计方案应具有良好的可调控性，满足不同季节和不同环境下的空气需求。

三、施工设计步骤1.系统布局设计考虑建筑结构和使用功能，确定新风系统的主要布局。

合理安排新风机组、送风口和回风口的位置，确保能够有效地覆盖整个室内空间。

2.管道设计根据建筑的具体情况，设计合理的风管系统。

确定风管的材质、规格和布置方式，确保风管的密封性和气流畅通。

3.空调机组选型根据建筑的面积和使用情况，选择适当的空调机组。

考虑机组的制冷/制热能力、换气量和噪音等因素，以及系统的能效比要求。

4.送风管道计算根据建筑的需求和新风系统的设计指标，计算出相应的送风管道尺寸。

确保送风管道的风速、压力和噪音等参数符合要求。

5.新风系统控制方式设计根据建筑的使用情况和居民的需求，确定新风系统的控制方式。

可以采用手动控制或自动控制，确保系统的易操作性和智能化程度。

6.系统调试和运行完成新风系统的安装后，进行系统调试和运行。

根据设计参数和实际工况，调节系统的运行参数，确保系统能够正常工作。

四、施工要点1.材料选用新风系统施工所用材料应符合国家相关标准和规范，具有耐腐蚀、耐热、隔音等性能。

2.施工工艺根据设计要求，采用专业施工工艺进行施工。

确保管道的连接牢固、气密性好，并注意施工现场的整洁和安全。

3.质量检验在施工过程中，进行质量检验，确保系统的安全可靠性。

包括风管的密封性测试、电气设备的接地测试等。
