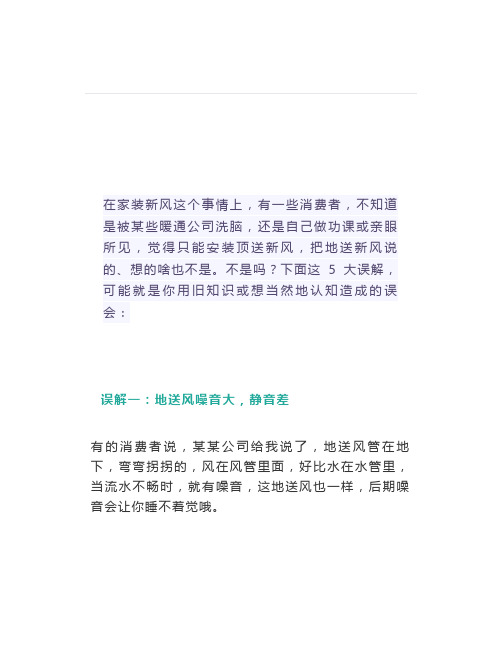

在家装新风这个事情上，有一些消费者，不知道是被某些暖通公司洗脑，还是自己做功课或亲眼所见，觉得只能安装顶送新风，把地送新风说的、想的啥也不是。
不是吗？下面这5大误解，可能就是你用旧知识或想当然地认知造成的误会：误解一：地送风噪音大，静音差有的消费者说，某某公司给我说了，地送风管在地下，弯弯拐拐的，风在风管里面，好比水在水管里，当流水不畅时，就有噪音，这地送风也一样，后期噪音会让你睡不着觉哦。
事实真如此吗？No！要说噪音大，可不是地送风的专享，顶送风也可能存在啊，如果你主机选型好、设计安装得当，它咋可能噪音大呢？！（当然，像上图那样的传统地送新风，可能噪音不会小）误解二：地送风阻力大，效果差有消费者被一些暖通公司销售员洗脑，说地送风用的是扁管，顶送用的圆管，地送风还有那么多弯头、接头，阻力比顶送大多了，后期风都没有，肯定效果差！事实真如此吗？No！要说因为没有风，效果差，地送存在，顶送也可能存在啊。
只要你主机选型得当、设计安装得当，当然，你也愿意多花一点点钱，地送风一样的可以保证充足的风量！（当然，像上图这样的传统地送新风，阻力不可能不大）误解三：地送风清洗难，难维保有消费者想当然地认为，地送风管在地下，后期万一要涉及清洗管道，不方便，不如顶上，想清洗就清洗。
从而导致地送风后期维保不如顶送方便。
事实真如此吗？No！要说地送风清洗维保难，顶送风也可能存在。
传统做法下的地送风管有接头、弯头，传统做法下的顶送风也有接头、弯头啊，并且，万一涉及要破坏面层，地送风破坏地面，顶送风也要破坏顶面啊，不存在哪个更方便的问题吧！（当然，像上图这样的传统地送新风，可能是很难维保清洗）误解四：地送风不环保，不安逸不知道有的消费者听谁说的，顶送风比地送风更环保。
环保是什么决定的？至少由材质本身吧，如果你都用环保的材质，它能不环保吗？（其实，像上图这样的顶送风，也不环保不安逸，还不安全吧？）误解五：地送风循环效果差，装不得不知道有的业主听谁说的，顶送风在上面，循环效果比地送风好多了，说地送风循环不好，通风净化效果差。
上送风和下送风机房精密空调的区别机房精密空调的送风和回风方式有多种，上送风、下送风、上回风、下回风等，针对不同的机房环境和设备要求选择不同的送风方式，来保障机房稳定高效的运行，机房专用空调机送风形式有上送风和下送风。
什么是上送风精密空调？上送风系统在机房顶部安装散风口，冷风从出风口排出对机房内制冷，这种送风方式由于冷风先与空气混合，影响制冷效果，一般适合用在小型机房或是散热量小的机房一般也采用将天花板以上作为静压箱来处理，当有的用户需要接风管是时候，我们希望风管不宜过长，应保证静压消耗小于75Pa，如确实需要较长风管，考虑采用增压风机系统来弥补。
什么是下送风精密空调？下送风在地板上开孔，将地板下作为一个静压箱，在机架下方装有出风口，使经过空气调节的较低温度气体自下而上流过程控机架，将热量带走，精密空调冷风向下排出，将冷风送向机房内设备达到制冷，从而保证程控机在一个适宜的环境温度下工作。
上送风方式的优点：（1）因为通信设备是上走线方式，机房内没设活动地板，空调机组所需加湿给水管、凝结水排管均为明布置，一旦有漏水现象，能快速发现，及时排除，消除引起机房不安全的因素。
（2）机房内没有活动地板，不易积灰，即使房间有灰尘，清理打扫很方便，从而使空调机组的过滤网使用时间长，减少维护管理的工作量。
（3）对于程控交换机房，通信设备一般多是分期分批，逐步安装的，空调设备也是与通信设备同步分批安装，通信电缆上走线的机房有利于空调设备加湿给水管、凝结水排水管的扩容建设。
上送风方式的缺点：（1）上送风的空调送风方式是由机房的上部送到通信设备，与热空气交换后，从机房的下部回到空调机组内。
机房的送风气流组织与空气流动特性相矛盾，从而使得房间最下部温度偏高，不利于通信设备的运行。
（2）根据机房的大小，空调机组送风距离的长短，空调上送风具体形式有所不同。
需要送风距离较短时，可以用消音送风帽的风口直接送到机房内，机房内的气流组织为上侧送风下侧回风方式。

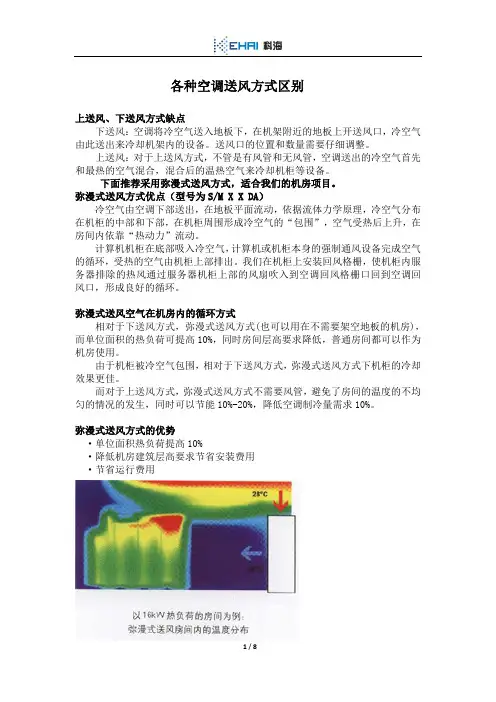

各种空调送风方式区别上送风、下送风方式缺点下送风：空调将冷空气送入地板下，在机架附近的地板上开送风口，冷空气由此送出来冷却机架内的设备。
送风口的位置和数量需要仔细调整。
上送风：对于上送风方式，不管是有风管和无风管，空调送出的冷空气首先和最热的空气混合，混合后的温热空气来冷却机柜等设备。
下面推荐采用弥漫式送风方式，适合我们的机房项目。
弥漫式送风方式优点（型号为S/M X X DA）冷空气由空调下部送出，在地板平面流动，依据流体力学原理，冷空气分布在机柜的中部和下部，在机柜周围形成冷空气的“包围”，空气受热后上升，在房间内依靠“热动力”流动。
计算机机柜在底部吸入冷空气，计算机或机柜本身的强制通风设备完成空气的循环，受热的空气由机柜上部排出。
我们在机柜上安装回风格栅，使机柜内服务器排除的热风通过服务器机柜上部的风扇吹入到空调回风格栅口回到空调回风口，形成良好的循环。
弥漫式送风空气在机房内的循环方式相对于下送风方式，弥漫式送风方式(也可以用在不需要架空地板的机房)，而单位面积的热负荷可提高10%，同时房间层高要求降低，普通房间都可以作为机房使用。
由于机柜被冷空气包围，相对于下送风方式，弥漫式送风方式下机柜的冷却效果更佳。
而对于上送风方式，弥漫式送风方式不需要风管，避免了房间的温度的不均匀的情况的发生，同时可以节能10%-20%，降低空调制冷量需求10%。
弥漫式送风方式的优势·单位面积热负荷提高10%·降低机房建筑层高要求节省安装费用·节省运行费用机组下端增加风箱空调正前方没有障碍物，不影响送风下送风改成前送风的我们将所有空调回风口向上通过镀锌板加保温材料延伸到机房吊顶上，在服务器后部（热通道）上空去掉吊顶膜，更换回风百叶，使吊顶层成为热空气的回风通路。
吊顶热通道改为单排通风格栅新机房4台空调延伸到吊顶空调回风口延伸到吊顶上通过吊顶上回风。
热通道通过吊顶上回风，回风格栅安装在机柜上方对应机柜风扇的位置。

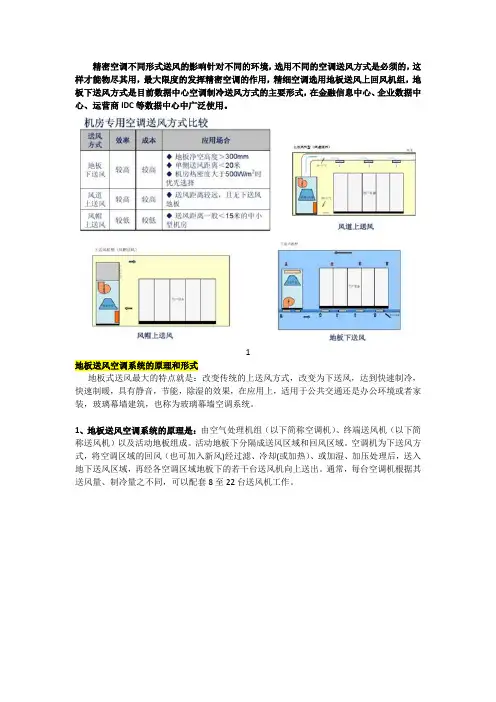

精密空调不同形式送风的影响针对不同的环境，选用不同的空调送风方式是必须的，这样才能物尽其用，最大限度的发挥精密空调的作用，精细空调选用地板送风上回风机组，地板下送风方式是目前数据中心空调制冷送风方式的主要形式，在金融信息中心、企业数据中心、运营商IDC等数据中心中广泛使用。
1地板送风空调系统的原理和形式地板式送风最大的特点就是：改变传统的上送风方式，改变为下送风，达到快速制冷，快速制暖，具有静音，节能，除湿的效果，在应用上，适用于公共交通还是办公环境或者家装，玻璃幕墙建筑，也称为玻璃幕墙空调系统。
1、地板送风空调系统的原理是：由空气处理机组（以下简称空调机）、终端送风机（以下简称送风机）以及活动地板组成。
活动地板下分隔成送风区域和回风区域。
空调机为下送风方式，将空调区域的回风（也可加入新风)经过滤、冷却(或加热）、或加湿、加压处理后，送入地下送风区域，再经各空调区域地板下的若干台送风机向上送出。
通常，每台空调机根据其送风量、制冷量之不同，可以配套8至22台送风机工作。
22、末端工作原理：（1）制热冬季，室温空气经过滤网被贯流风机吸入，与倾斜放置的热交换器中的热水换热后，沿窗向上送入室内。
加热后的气流沿幕墙玻璃垂直向上升起，加热幕墙处冷气流，之后与室内空气混合，在为室内加热的同时，屏蔽了窗边冷气流对室内的侵袭。
（2）制冷夏季，室温空气经过滤网被贯流风机吸入，与倾斜放置的热交换器中的冷水换热后，沿窗向上送入室内。
冷却的气流沿幕墙玻璃向上运动，到达天花板后自然沉降进入房间，与室内空气混合，然后以层流送风方式进入室内。
33、地板送风系统的主要不同在于：它是从地板下部空间送风；供冷时的送风温度较高(一般为17～19 ℃)；在同一大空间内可以形成不同的局部气候环境；常见的室内气流组织形式有下送上回、下送下回2种。
风道系统的组成机房专用空调机的风道系统通常由电动机、风机和空气过滤网组成。
1、电动机：电机为安全标准IP54全密封风冷式，并有r级绝缘。

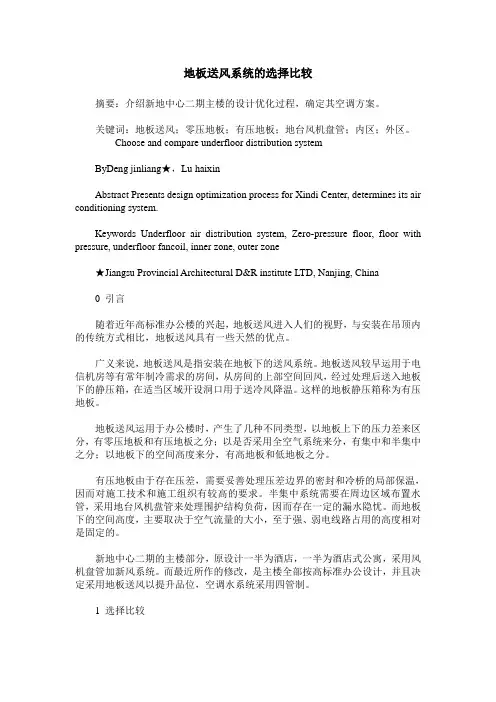

地板送风系统的选择比较摘要：介绍新地中心二期主楼的设计优化过程，确定其空调方案。
关键词：地板送风；零压地板；有压地板；地台风机盘管；内区；外区。
Choose and compare underfloor distribution systemByDeng jinliang★，Lu haixinAbstract Presents design optimization process for Xindi Center, determines its air conditioning system.Keywords Underfloor air distribution system, Zero-pressure floor, floor with pressure, underfloor fancoil, inner zone, outer zone★Jiangsu Provincial Architectural D&R institute LTD, Nanjing, China0 引言随着近年高标准办公楼的兴起，地板送风进入人们的视野，与安装在吊顶内的传统方式相比，地板送风具有一些天然的优点。
广义来说，地板送风是指安装在地板下的送风系统。
地板送风较早运用于电信机房等有常年制冷需求的房间，从房间的上部空间回风，经过处理后送入地板下的静压箱，在适当区域开设洞口用于送冷风降温。
这样的地板静压箱称为有压地板。
地板送风运用于办公楼时，产生了几种不同类型，以地板上下的压力差来区分，有零压地板和有压地板之分；以是否采用全空气系统来分，有集中和半集中之分；以地板下的空间高度来分，有高地板和低地板之分。
有压地板由于存在压差，需要妥善处理压差边界的密封和冷桥的局部保温，因而对施工技术和施工组织有较高的要求。
半集中系统需要在周边区域布置水管，采用地台风机盘管来处理围护结构负荷，因而存在一定的漏水隐忧。
而地板下的空间高度，主要取决于空气流量的大小，至于强、弱电线路占用的高度相对是固定的。
随着社会经济的发展和人们对个人舒适性、通风效率和室内空气品质、能耗、生产率和人员健康等等方面更高的追求,全球对能效更高、智能化程度越高、性能更加显著的空气be限性变的和当今这个行业的时代潮流越来越背道而弛.所以我们需要更多低能耗高通风效率的空气分布系统--------辟如今天我们将要介绍的地板送风系统.系统概述地板送风系统是办公楼和其他商用建筑中房间空调的一种创新系统，地板送风之名源于其利用了架空（可检视）地板体系下的静压箱，通常将处理后的空气通过地板散流器直接送到建筑物使用区（高度达1.8米）。
这里我们还需要提一下现在人们越来越感兴趣的“岗位和个人环境调节系统”，通常能为局部热环境提供不同程度个人控制的送风口取决于它的设计和位置，“岗位和个人环境调节系统”正是基于此定义和发展的。
它允许使用者通过调节送风速度和方向，调节送风温度对局部环境的可感温度进行控制。
通常“岗位和个人环境调节系统”的设计和地板送风系统有关。
我想只有在地板送风系统发展的基础上“岗位和个人环境调节系统”才会有长足的发展。
这里我们主要讨论的也是地板送风系统。
地板送风系统相对于吊顶型系统，最重要的优点体现在供冷工况，暖通空调的设计历史方法一直是通过广为延伸的风道将送风送到位于吊顶的散流器。
处理后的空气都在吊顶高度处送入和排出。
吊顶静压箱一般较高以容纳很大的风道。
回风最常采用不接风道的吊顶静压箱。
通常被认为是混合型空气分布的常规型暖通空调设计，是要促进进风和室内空气完全混合，使所用房间内的全部空气保持在要求的设定温度值，并使通风空气均匀分布。
地板送风系统通常具有以下几个特点⒈含有至少为最少室外新风量的送风经过滤和处理达到要求的温度和湿度，然后由空调器送到地板静压箱，它所流经的风道距离较吊顶型系统短些。
⒉地板静压箱由安装的地板体系组成。
⒊地板静压箱有三种配制方法:⑴有压静压箱。
即集中空调器通过可单独使用或组合使用的被动型送风格栅/散流器，可调性散流器以及风机动力型末端，让送风途径静压箱送入房间；⑵l零压静压箱。
地出风的优点是什么
第一项、它可以使冷/暖空气定向流动，从而提高中央空调的使用效率，节能效率可高达30%。
第二项、扇形管道高度只有3CM，能轻易的从地面绕过，不会影响木地板和瓷砖的铺设。
第三项、地面出风，顶上回风管道不交叉，由于回风口设于吊顶上，下送上回的气流组织形式，有利于从使用空阀中排除污染物，从而保证工作区较高的换气效率和工作质量。
第四项、建筑物使用底板送风系统不需要较大的顶机空间来容纳送风管路机装置，与传统的上送风相比底板送风系统可降低5%-10%的楼层高度。
