地送风新风系统安装案例

新风安装施工方案新风系统是一种可以通过换气的方式，将室外新鲜的空气引入室内，并将室内的污浊空气排出的系统。

在现代生活中，随着环境污染的加剧以及空气质量的下降，新风系统的应用越来越受到人们的关注和重视。

下面是一份新风系统安装施工方案。

一、准备工作1.确定安装位置：新风系统主要安装在室内墙壁上，应选择靠近门窗的位置，并离地面一定高度。

2.检查室内外管道：确保室内外的风管通道无堵塞、无裂缝，通风口无障碍。

二、材料准备1.新风机组：根据房屋面积和使用需求选择合适的新风机组。

2.风管及配件：根据安装位置和风管布局选择合适的风管和配件。

3.电线及插座：根据新风机组的功率和需求选择合适的电线和插座。

4.固定支架及螺丝：根据新风机组的尺寸选择合适的固定支架和螺丝。

三、施工步骤1.制作风管：根据工程需求，将预先准备好的风管进行切割和连接，保证风管的连接处牢固且气密性好。

2.安装新风机组：根据安装位置，固定支架并将新风机组安装在支架上。

3.连接风管：将切割好的风管与新风机组上的进风口和出风口进行连接，保证连接处的气密性。

同时确保风管的走向合理，无弯曲和阻塞。

4.安装插座和电线：根据新风机组的功率，选择合适的插座和电线，并进行安装，确保连接牢固且电路安全可靠。

5.调试和测试：完成以上工作后，对新风系统进行调试和测试，确保新风机组正常工作，风量和温湿度控制准确。

四、验收和保养1.验收：施工完成后，由相关部门进行验收，确保安装合格且符合相关规定。

2.保养：定期对新风系统进行保养，清洁风管、更换滤网等，保证系统的正常运行和性能。

以上是一份简要的新风系统安装施工方案，具体的施工流程和细节还需要根据实际情况进行调整和安排。

在施工过程中，要注意安全，确保施工质量和工期，并根据相关规定和标准进行操作。

同时，在施工结束后，要进行验收和保养，以确保新风系统的正常运行和使用效果。

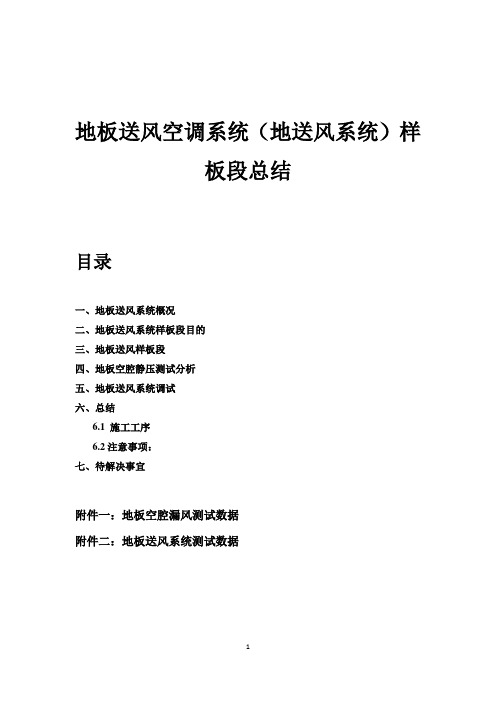

地板送风空调系统（地送风系统）样板段总结目录一、地板送风系统概况二、地板送风系统样板段目的三、地板送风样板段四、地板空腔静压测试分析五、地板送风系统调试六、总结6.1 施工工序6.2注意事项：七、待解决事宜附件一：地板空腔漏风测试数据附件二：地板送风系统测试数据一、地板送风系统概况本工程办公室楼层及行政高层会所楼层采用变风量地板下送风系统，由设置在每层空调机房内的空调箱，将处理到17℃的空气，通过酚醛风管送入450mm（上交所500mm）高的架空地板静压箱内（静压控制在12.5Pa~25Pa），酚醛风管每隔一跨设有一个区域变风量电动控制阀。

变风量空调箱为二次回风形式。

新风从集中设置于设备层的新风空调箱通过通风竖井送到每层的空调箱，新风竖井内与空调箱连接的支管上配备变风量电动阀，该装置根据室内二氧化碳浓度调节新风量。

内区风口为手动调节圆型散流器，外区地板内安装带冷热两用对流散热器，以承担玻璃幕墙的空调冷热负荷，此对流散热器自带温度控制模块，根据负责区域的温度进行无极变速变风量控制。

吊顶空间将用作回风静压箱，在空调机房局部设有回风风管与机房连接。

地板送风系统的漏风可分为两类，1类漏风是漏向空调区域以外的区域，2类漏风是漏向空调区域内的，1类漏风将影响空调使用功能及空调能耗，是须严格控制的，2类漏风将影响空调使用功能及破坏气流组织，影响舒适性，因此控制漏风是实现地板送风的关键。

图1 地板送风系统原理图二、地板送风系统样板段施工目的1）地板送风静压箱由架空地板与建筑结构构成，因此凡是与地板静压箱存在交界面（包括架空地板、建筑结构、风管、强弱电桥架、空调水管、幕墙、电梯、碎纸吸尘管线等）的施工均需考虑漏风封堵措施，如封堵措施不到位，将难以形成静压，影响室内空调效果，样板段能够有效验证所采用的漏风封堵措施是否有效。

2）本工程中各标准层空调机房空间十分狭小，空调箱几乎占据了整个机房80%的空间，空调机房内的施工空间十分有限。

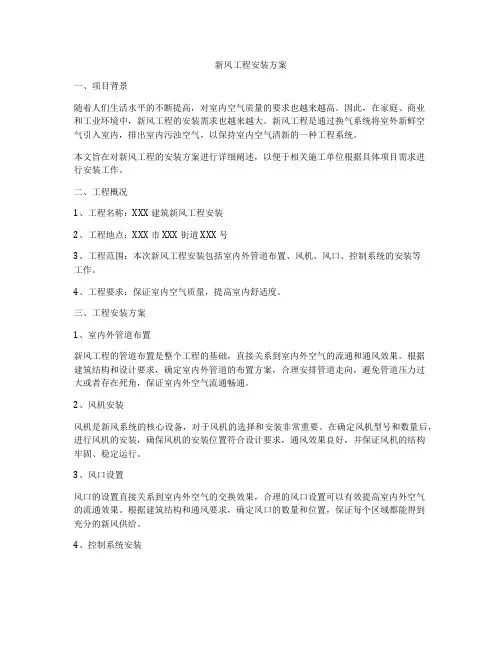

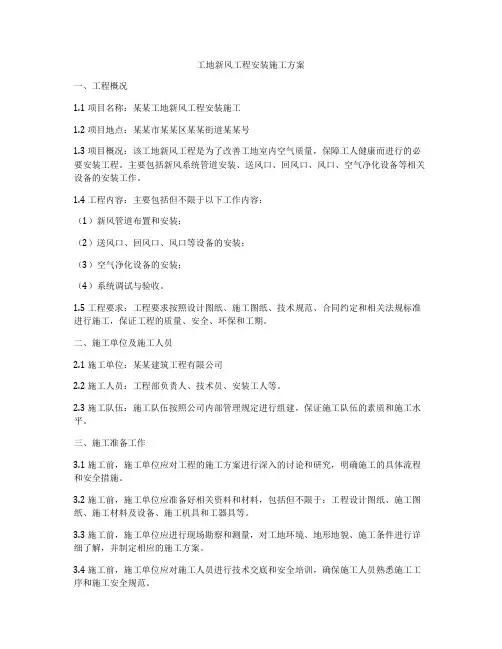

新风工程安装方案一、项目背景随着人们生活水平的不断提高，对室内空气质量的要求也越来越高。

因此，在家庭、商业和工业环境中，新风工程的安装需求也越来越大。

新风工程是通过换气系统将室外新鲜空气引入室内，排出室内污浊空气，以保持室内空气清新的一种工程系统。

本文旨在对新风工程的安装方案进行详细阐述，以便于相关施工单位根据具体项目需求进行安装工作。

二、工程概况1、工程名称：XXX建筑新风工程安装2、工程地点：XXX市XXX街道XXX号3、工程范围：本次新风工程安装包括室内外管道布置、风机、风口、控制系统的安装等工作。

4、工程要求：保证室内空气质量，提高室内舒适度。

三、工程安装方案1、室内外管道布置新风工程的管道布置是整个工程的基础，直接关系到室内外空气的流通和通风效果。

根据建筑结构和设计要求，确定室内外管道的布置方案，合理安排管道走向，避免管道压力过大或者存在死角，保证室内外空气流通畅通。

2、风机安装风机是新风系统的核心设备，对于风机的选择和安装非常重要。

在确定风机型号和数量后，进行风机的安装，确保风机的安装位置符合设计要求，通风效果良好，并保证风机的结构牢固、稳定运行。

3、风口设置风口的设置直接关系到室内外空气的交换效果，合理的风口设置可以有效提高室内外空气的流通效果。

根据建筑结构和通风要求，确定风口的数量和位置，保证每个区域都能得到充分的新风供给。

4、控制系统安装新风系统的控制系统是整个系统的大脑，对于控制系统的安装要求高。

确保控制系统的稳定运行和灵活控制，可根据实际情况对新风系统进行调节和控制，保证室内空气质量达到要求。

5、其他相关设备安装根据项目特点，可能还需要安装一些相关设备，如过滤器、排气扇等。

这些设备的安装也要符合设计要求，确保其功能正常。

四、施工流程1、方案确认阶段根据项目需求和建筑结构，确定新风工程的安装方案，包括管道布置方案、风机型号、风口设置、控制系统方案等。

2、材料准备阶段根据安装方案的要求，准备相关的材料和设备，包括管道、风机、风口、控制系统等。

新风系统施工方案新风系统编辑词条新风系统是一种新型室内通风排气设备，属于开放式的循环系统，让人们在室内也可以呼吸到新鲜、干净、高品质的空气。

展开1工作原理编辑本段新风系统是根据在密闭的室内一侧用专用设备向室内送新风，再从另一侧由专用设备向室外排出，在室内会形成“新风流动场”的原理，从而满足室内新风换气的需要。

实施方案是：采用高压头、大流量小功率直流高速无刷电机带动离心风机、依靠机械强力由一侧向室内送风，由另一侧用专门设计的排风新风机向室外排出的方式强迫在系统内形成新风流动场。

在送风的同时对进入室内的空气进新风过滤、灭毒、杀菌、增氧、预热（冬天）。

排风经过主机时与新风进行热回收交换，回收大部分能量通过新风送回室内。

借用大范围形成洁净空间的方案，保证进入室内的空气是洁净的。

以此达到室内空气净化环境的目的。

2主要优势编辑本段1）不用开窗也能享受大自然的新鲜空气；2）避免“空调病”；3）避免室内家具、衣物发霉；4）清除室内装饰后长期缓释的有害气体，利于人体健康；5）调节室内湿度，节省取暖费用；6）有效排除室内各种细菌、病毒。

7）超静音3主要功能编辑本段第一，用室外的新鲜空气更新室内由于居住及生活过程而污染了的空气，以保持室内空气的洁净度达到某一最低标准的水平。

第二种功能是增加体内散热及防止由皮肤潮湿引起的不舒适，此类通风可称为热舒适通风。

第三种功能是当室内气温高于室外的气温时，使建筑构件降温，此类通风名为建筑的降温通风。

4基本类型编辑本段1、单向流新风系统单向流系统是基于机械式通风系统三大原则的中央机械式排风与自然进风结合而形成的多元化通风系统，由风机、进风口、排风口及各种管道和接头组成的。

安装在吊顶内的风机通过管道与一系列的排风口相连，风机启动，室内混浊的空气经安装在室内的吸风口通过风机排出室外，在室内形成几个有效的负压区，室内空气持续不断的向负压区流动并排出室外，室外新鲜空气由安装在窗框上方（窗框与墙体之间）的进风口不断的向室内补充，从而使您一直呼吸到高品质的新鲜空气。

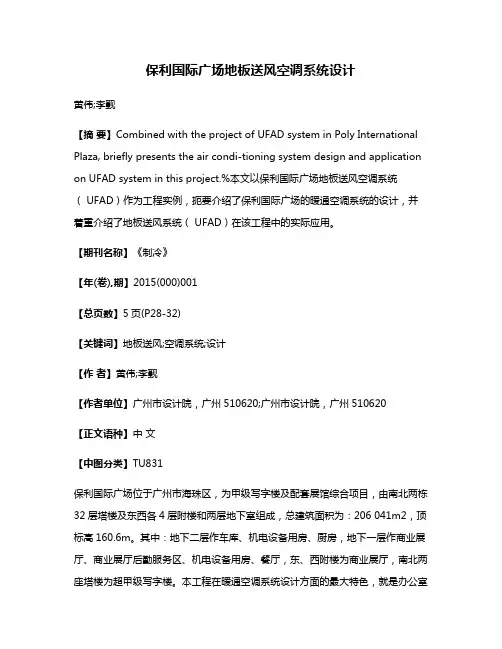

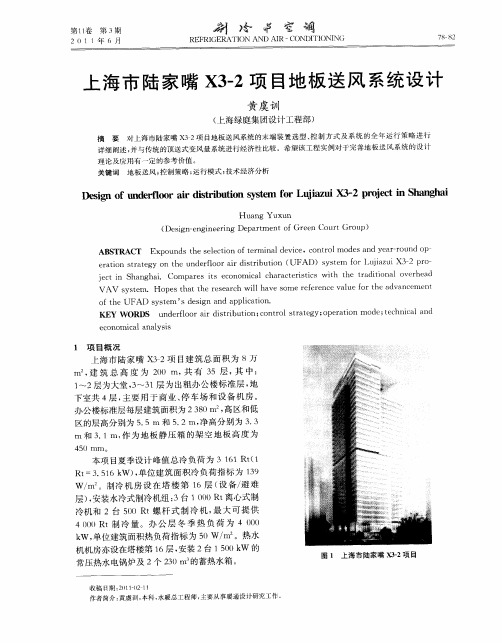

保利国际广场地板送风空调系统设计黄伟;李觐【摘要】Combined with the project of UFAD system in Poly International Plaza, briefly presents the air condi-tioning system design and application on UFAD system in this project.%本文以保利国际广场地板送风空调系统（ UFAD）作为工程实例，扼要介绍了保利国际广场的暖通空调系统的设计，并着重介绍了地板送风系统（ UFAD）在该工程中的实际应用。

【期刊名称】《制冷》【年(卷),期】2015(000)001【总页数】5页(P28-32)【关键词】地板送风;空调系统;设计【作者】黄伟;李觐【作者单位】广州市设计院，广州510620;广州市设计院，广州510620【正文语种】中文【中图分类】TU831保利国际广场位于广州市海珠区，为甲级写字楼及配套展馆综合项目，由南北两栋32层塔楼及东西各4层附楼和两层地下室组成，总建筑面积为：206 041m2，顶标高160.6m。

其中：地下二层作车库、机电设备用房、厨房，地下一层作商业展厅、商业展厅后勤服务区、机电设备用房、餐厅，东、西附楼为商业展厅，南北两座塔楼为超甲级写字楼。

本工程在暖通空调系统设计方面的最大特色，就是办公室区域应用了地板送风系统(UFAD)这一具有创新性的空调系统形式。

(1)中央空调日常装机冷负荷为：16900kW，值班装机冷负荷为：704kW。

日常工作中央空调冷源的选择与搭配:采用2台6336kW和2台2112kW制冷效率较高的水冷离心式冷水机组作为空调冷源。

在全年的绝大多数时候可通过调配这4台水冷离心式冷水机组不同投运组合来满足不同的负荷要求。

日常工作中，空调冷冻水采用二次泵系统，冷源侧一次泵为定流量系统，负荷侧二次泵实施变频调速，二次泵侧根据各环路压差及使用功能差异分为：北塔楼、南塔楼(含餐厅)、地下室和附楼的商业展厅3个系统。

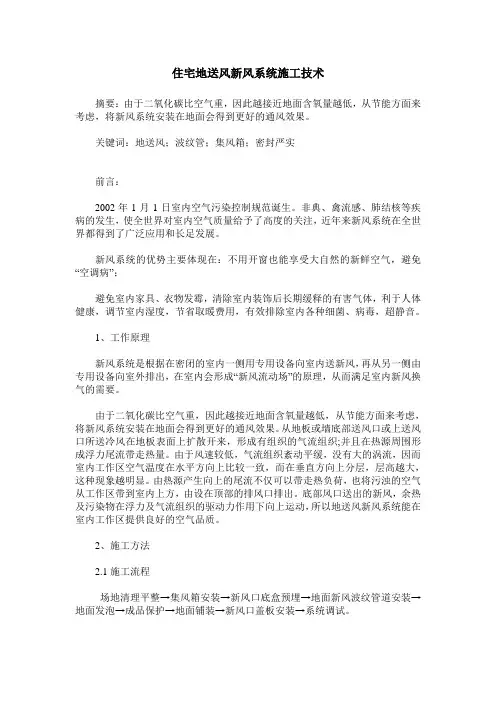

住宅地送风新风系统施工技术摘要：由于二氧化碳比空气重，因此越接近地面含氧量越低，从节能方面来考虑，将新风系统安装在地面会得到更好的通风效果。

关键词：地送风；波纹管；集风箱；密封严实前言：2002年1月1日室内空气污染控制规范诞生。

非典、禽流感、肺结核等疾病的发生，使全世界对室内空气质量给予了高度的关注，近年来新风系统在全世界都得到了广泛应用和长足发展。

新风系统的优势主要体现在：不用开窗也能享受大自然的新鲜空气，避免“空调病”；避免室内家具、衣物发霉，清除室内装饰后长期缓释的有害气体，利于人体健康，调节室内湿度，节省取暖费用，有效排除室内各种细菌、病毒，超静音。

1、工作原理新风系统是根据在密闭的室内一侧用专用设备向室内送新风，再从另一侧由专用设备向室外排出，在室内会形成“新风流动场”的原理，从而满足室内新风换气的需要。

由于二氧化碳比空气重，因此越接近地面含氧量越低，从节能方面来考虑，将新风系统安装在地面会得到更好的通风效果。

从地板或墙底部送风口或上送风口所送冷风在地板表面上扩散开来，形成有组织的气流组织;并且在热源周围形成浮力尾流带走热量。

由于风速较低，气流组织紊动平缓，没有大的涡流，因而室内工作区空气温度在水平方向上比较一致，而在垂直方向上分层，层高越大，这种现象越明显。

由热源产生向上的尾流不仅可以带走热负荷，也将污浊的空气从工作区带到室内上方，由设在顶部的排风口排出。

底部风口送出的新风，余热及污染物在浮力及气流组织的驱动力作用下向上运动，所以地送风新风系统能在室内工作区提供良好的空气品质。

2、施工方法2.1施工流程场地清理平整→集风箱安装→新风口底盒预埋→地面新风波纹管道安装→地面发泡→成品保护→地面铺装→新风口盖板安装→系统调试。

本文章主要研究室内地送风部分（黑框内）的施工技术要求、施工工艺、质量控制要点、成品保护、后期维护。

2.2施工机具及材料1、冲击钻，螺丝刀，垂直，手锯，钢卷尺，切割机，磨光机；2、PE波纹管，集风箱，新风口，角钢，膨胀螺丝，镀锌U型卡子，自攻丝。

新风系统安装流程图一、准备工作。

在进行新风系统安装前，首先需要进行准备工作。

包括确定安装位置、测量空间尺寸、准备安装工具和材料等。

确保安装位置符合新风系统的安装要求，同时准备好所需的管道、电线和其他安装配件。

二、安装风管。

1. 根据空间尺寸和新风系统的要求，确定风管的布置方案。

通常情况下，风管需要沿着天花板或墙壁进行布置，同时需要考虑到风管的弯曲和连接方式。

2. 使用专业工具和材料进行风管的安装，确保风管的连接牢固、密封性好。

同时要注意风管的布置要符合空间的美观和实用性要求。

三、安装新风机组。

1. 将新风机组安装在预先确定的位置，确保机组的稳固和安全。

同时要注意机组的进风口和出风口的连接方向和位置，确保连接正确。

2. 连接新风机组和风管，根据安装要求进行连接，确保连接牢固、密封性好。

四、安装电气线路。

1. 根据新风机组的电气要求，进行电气线路的铺设和连接。

确保电气线路的连接正确、牢固，同时要注意绝缘和防水。

2. 进行电气线路的调试和检测，确保新风系统的电气部分正常运行。

五、系统调试。

1. 完成新风系统的安装后，进行系统的调试和检测。

包括新风机组的启动、风速调节、温度调节等功能的检测。

2. 通过系统调试，确保新风系统的各项功能正常运行，同时要注意系统的安全和稳定性。

六、使用和维护。

1. 在新风系统安装完成后，进行系统的使用和维护。

包括定期清洁风管和新风机组，定期更换滤网等。

2. 定期对新风系统进行检查和维护，确保系统的长期稳定运行。

以上就是新风系统安装流程图的相关内容，希望对您有所帮助。

如果在安装过程中遇到问题，请及时联系专业人士进行处理。

新风系统施工方案三篇篇一：新风系统施工方案编制单位： *************日期： 20XX年X月XX日目录第一部分编制说明 (3)第二部分工程概况 (4)第一节设计内容 (4)第二节设计依据 (4)第三节新风系统设计 (4)第四节施工安装 (4)第三部分工程项目管理目标 (5)第四部分施工管理 (6)第一节工程施工总程序 (6)第二节各分部分项工程原则 (6)第三节施工方案部署及施工顺序 (6)第四节施工组织管理 (7)第五部分施工技术措施 (13)第一节通风与空调系统安装 (13)第二节设备安装 (15)第三节竣工验收 (15)第六部分施工组织措施 (17)第一节工期保证措施 (17)第二节质量保证措施 (18)第三节安全文明施工保证措施 (19)第四节减少环境污染措施 (19)第五节环保措施 (20)第六节减少噪音措施 (20)附表一：劳动力计划表及进度计划表 (21)第一部分编制说明本安装工程《施工组织方案》，根据国家及当地建筑安装施工有关规范、规定，结合本工程实际情况和业主方招标文件提出的相关要求，以及本单位几年来施工过的工业与民用建筑的机电设备安装施工经验和实际能力，结合多方面具体情况进行编制。

新风系统装置供应、安装、调试工程的施工项目涵盖工程开工准备到竣工验收及维护保修的整个过程；着重强调工程管理、工程质量、工期、技术、文明施工、安全生产管理措施，突出实用性和可操作性。

第二部分工程概况该项目位于*****************************第一节设计内容本建筑为公用办公建筑，本次设计内容包括建筑内部的新风净化工程。

第二节设计依据（1）《采暖通风与空气调节设计规范》（GB50019-2003）（2）《高层民用建筑设计防火规范》（GB50045-95-2005）（3）《公共建筑节能设计标准》（GB50189-2005）（4）《公共建筑节能设计标准》（GB50189-2005）（5）《实用供热空调设计手册》（第二册）（6）业主提供的任务书;建筑专业提供的条件图纸第三节新风系统设计1、新风机及管道式电子净化器吊装与走廊西侧公共办公区屋顶；2、各办公室、开放办公区均设计送风口；3、在走廊设计集中回风口。

新风系统安装施工方案1. 引言新风系统是指一种通过自动调节室内空气流动来实现室内空气质量提升的设备。

在现代社会，人们越来越关注室内环境的舒适度和空气质量，因此新风系统在住宅和商业建筑中的需求日益增加。

本文档旨在提供一份新风系统安装施工方案，以帮助施工人员按照正确的流程和步骤进行安装。

2. 安装准备在开始安装新风系统之前，施工人员需要进行一些准备工作，以确保安装的顺利进行。

2.1 确定安装位置根据设计图纸和实际情况，确定新风系统的安装位置。

一般来说，新风系统的安装位置应该在屋顶或墙壁上，确保通风口能够畅通无阻。

2.2 准备安装工具准备必要的工具和设备，包括螺丝刀、电钻、水平仪等，以备安装过程中使用。

2.3 检查风管连接确保风管连接部分没有损坏或脱落，需要进行检查和维修。

3. 安装步骤3.1 安装室内机组根据设计要求和安装位置，将室内机组固定在墙壁上或者屋顶上。

确保室内机组与风管的连接口对准并畅通无阻。

3.2 安装风管根据设计图纸和实际情况，将风管从室内机组引出，经过天花板或墙壁，连接至室外机组。

在安装风管过程中，要确保风管的连接紧固，无漏风现象。

3.3 安装室外机组根据设计要求和安装位置，在室外适当位置固定室外机组。

确保室外机组与风管的连接口对准，无阻塞物。

3.4 连接电源将室内机组和室外机组分别连接到电源上。

在连接电源之前，务必先检查电源线路的安全性，避免电线老化、短路等情况。

3.5 验证安装效果安装完成后，进行一系列的功能测试和性能验证，确保新风系统的正常运行。

包括检查室内机组、室外机组、风管及配件的连接是否正常，检查系统的运行状态和风量调节等。

4. 安全注意事项在进行新风系统的安装施工过程中，我们需要注意以下几个安全事项：1.使用工具时，要做好安全防护措施，如戴好手套、护目镜等，避免意外伤害发生。

2.严禁在电气设备带电的情况下进行安装和维修工作，必须事先切断电源。

3.室外机组安装时，要注意安全防护，避免高处坠落或物体伤人。
