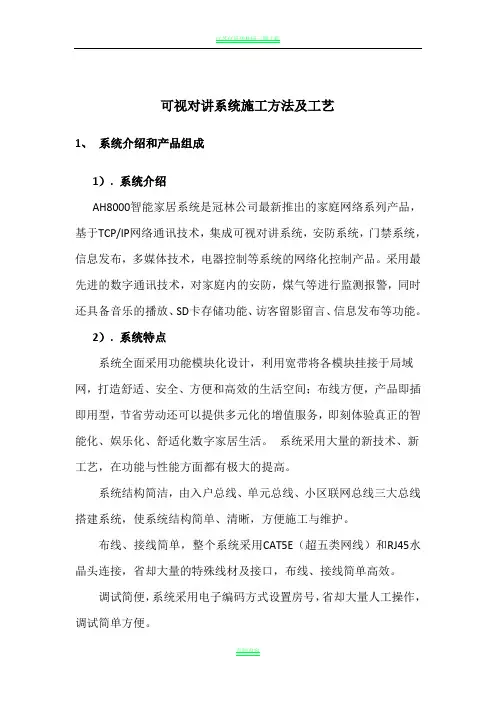

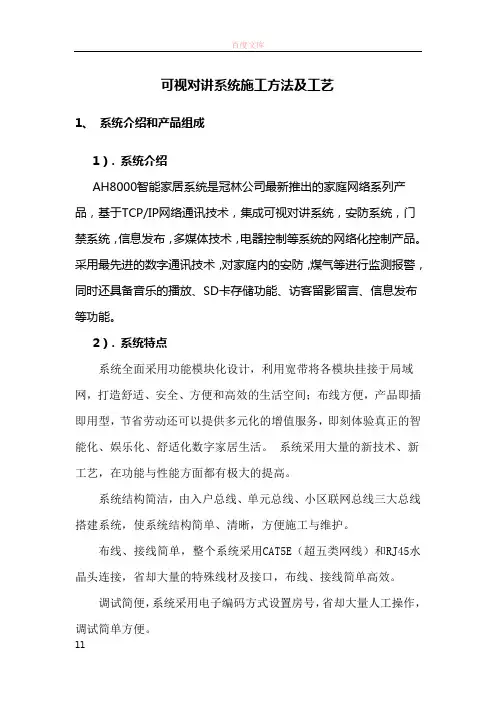

可视对讲系统施工方法及工艺
1、系统介绍和产品组成
1）. 系统介绍
AH8000智能家居系统是冠林公司最新推出的家庭网络系列产品，基于TCP/IP网络通讯技术，集成可视对讲系统，安防系统，门禁系统，信息发布，多媒体技术，电器控制等系统的网络化控制产品。
采用最先进的数字通讯技术，对家庭内的安防，煤气等进行监测报警，同时还具备音乐的播放、SD卡存储功能、访客留影留言、信息发布等功能。
2）. 系统特点
系统全面采用功能模块化设计，利用宽带将各模块挂接于局域网，打造舒适、安全、方便和高效的生活空间；布线方便，产品即插即用型，节省劳动还可以提供多元化的增值服务，即刻体验真正的智能化、娱乐化、舒适化数字家居生活。
系统采用大量的新技术、新工艺，在功能与性能方面都有极大的提高。
系统结构简洁，由入户总线、单元总线、小区联网总线三大总线搭建系统，使系统结构简单、清晰，方便施工与维护。
布线、接线简单，整个系统采用CAT5E（超五类网线）和RJ45水晶头连接，省却大量的特殊线材及接口，布线、接线简单高效。
调试简便，系统采用电子编码方式设置房号，省却大量人工操作，调试简单方便。
节省施工时间，由于采用CAT5E（超五类网线）和RJ45水晶头，采用专用施工工具，极大提升施工效率。
维护更省心，标准的T568接线方式以及借用专用的网线测试仪，可以方便的测试线路，维护方便省心。
系统运行稳定，AH8000系统在大量采用成熟技术基础上，进行技术创新，优化电路及参数，使之更符合楼宇对讲系统的需求。
系统符合安防行业相关标准，达到更高的安全级别，外接八报警防区，全面保证家居安全。
具有一键布防功能，不管在家、离家，一样安心。
3）.系统组成
东河湾智能小区可视对讲的组成：
终端设备：区口机、梯口机、室内分机、门前机、中心管理机，中心服务器、报警探测器。
名称产品型号产品图片
区口机AH8-S1VKC
梯口机AH8-ST3VKC 室内分机AH8-E8VAC
门前机AH8-M7
中心管理机AH8-M28VC 4）.设备的功能及使用说明
a.室内机
室内机在和梯口机、区口机等带有摄像头的终端设备通话时，可看到对方的图像。
另外，室内机通常还具有系列功能：通话功能：室内机收到呼叫，接听后可以与对方通话，通话时间最长60秒。
监视功能：可以通过梯口机或区口机摄像头监视大门的情况。
监视时间为60秒。
呼叫管理机功能：按下室内机上的“呼叫”按钮，可以呼叫小区管理中心，与小区管理中心取得联系。
紧急报警按钮：短路一次防区接口中的紧急报警和地两接线端，室内机会向中心报警一次。
每个室内机安装完毕，都要先设置地址。
室内机地址保存于室内机内。
b. 单元门主机
可以呼叫所在楼栋的所有住户的室内机，也可以呼叫管理机。
当单元门主机呼叫室内机或管理机，对方接听后，对方可以打开单元门主机控制的电锁。
c.中心管理机
可以和整个小区的所有的室内机、梯口机相互呼叫、通话。
5).系统组网
2、施工用线及注意事项
1)、系统施工用线
水平子系统：水平子系统用线包括入户线和单元门主机连线，采用国标CAT5E 超5类线（100米内阻抗≤9欧姆）。
分机采用一条RVV2*1.0的电源线给分机供电。
垂直干线子系统：国标CAT5E 超5类线（100米内阻抗≤9欧姆）。
联网干线子系统：国标CAT5E 超5类线（100米内阻抗≤9欧姆）大于100米用光纤传输。
电源线一般采用： RVV2×1.0 。
报警探测器接线一般采用：RVV4×1.0。
2)、系统布线
系统布线应按照建筑电气弱电系统的相关标准设计。
根据系统实际线长、系统的负荷、建筑物内布局和电气、电磁情况灵活设计。
智能楼宇可视对讲系统总线尽量不要与有线电视、电缆、电话线走同一通道，如无法分开。
智能楼宇可视对讲系统总线不能与其它系统的开关电源走同一条线。
智能楼宇可视对讲系统总线严禁与强电线包括AC220V连在一个层内或一个线槽内，如无法分开走，也应间隔60CM以上。
智能楼宇可视对讲系统探测器接线采用手拉手连接方式，任何星型连接，将造成系统工作不稳定，严重时将使系统无法正常工作。
系统布线优选以下几种：（划“√”的为推荐布线形式）
在施工时请按照示意图布线和布管
3、 系统施工流程
4、 系统接线技术要求
1)、RJ-45水晶头压接要求
AH8000系统系列RJ-45头线序定义（标准的T568B ）
压接顺序规则
白橙、橙、白绿、蓝、蓝白、绿、白棕、棕。
2)、网线制作过程
第一步：首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。
第二步：把双绞线的保护层剥掉，可以利用到压线钳的剪线刀口线缆敷设
探测器安装
调试对讲
对讲安装 调试探测器 对讲试运行
报警试运行 整体试运行
将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。
第三步：把每对都是相互缠绕在一起的线缆逐一解开。
解开后根据上面所述线序把几组线缆依次地排列好并理顺压直，排列的时候应该注意尽量避免线路的缠绕和重叠。
第四步：利压线钳的剪线刀口把线缆顶部裁剪整齐，若之前把保护层剥下过多的话，可以在这里将过长的细线剪短，保留的去掉外层保护层的部分约为15mm左右，这个长度正好能将各细导线插入到各自的线槽。
如果该段留得过长，一来会由于线对不再互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出，造成线路的接触不良甚至中断。
第五步：把整理好的线缆插入水晶头内。
插入的时候需要注意缓缓地用力把8条线缆同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。
第六步：确认无误之后就可以把水晶头插入压线钳的8P槽内压线了，把水晶头插入后，用力握紧线钳，使得水晶头凸出在外面的针脚全部压入水晶并头内，受力之后听到轻微的“啪”一声即可。
压线之后水晶头凸出在外面的针脚应全部压入水晶并头内，而且水晶
头下部的塑料扣位也压紧在网线的灰色保护层之上。
3)、系统电源输入输出端子接线要求
电源线采用RVV2*1.0 其中‘黑正蓝负’。
5、系统设备安装要求
系统部件安装时不但要考虑电气特性和布线也应考虑安装、拆卸和维修的方便，下表对主要部件的安装方式、安装高度以及注意事项进行说明：
a、单元门梯口机：
1）可预埋安装在墙体上，高度以1.45米左
右为宜；
2）不能将摄像头正对着直射的强光或阳
光；
3）不要安装在强磁场附近；
4）尽量保证摄像头前面的场性光线均匀；
5）彩色摄像头应考虑夜间可见光补偿；
6）不要安装在背景噪声大于70dB的地方；
7）不要安装在灰尘过大和空气污染严重的地方。
b、室内分机：
1）采用壁挂式安装方法，高度1.45米左右；
2）不要安装在滴水处或潮湿的地方；
3）不要安装在强磁场的地方；
4）不要安装在高温或低温的地方（液晶显示屏标准工作的环境温度0～50°C）；
5）不要安装在背景噪声大于70dB的地方。
c、电源：
1）壁挂式 (推荐工程箱安装) 1.5米左右（高度应以容易观察指示灯为准）；
2）不要与强电系统在一起，如果在一起，距离必须保持1米以上；3）与其它弱电系统间距要保持0.5米。
d、出门按钮：
1）安装于86盒上，高度以1.45米为宜；
2）为了美观与强电开关保持在一条线上。
3）安装必须牢固。
e、楼栋机柜设备安放：
1）高度以1.5米为宜（方便观
察、操作设备）；
2）设备叠放顺序要合理；
3）设备间走线要合理，必须贴
标签。
f、探测器安装接线
6、工程调试
a、单元独立调试：
1）、根据工程实际配置，设置梯口机、室内分机的系统参数，如IP地址、本机编号，具体设置方法参照产品说明书。
2）、设置单元门主机的管理员密码和开锁密码；
3）、在各室内分机位置调试分机，检查系统的各项功能是否正常（呼叫、通话、开锁等）；若出现异常，则应检查系统供电、设备参数配置、线路等是否正常。
4）、调试探测器是否能够正常报警。
5）、调试过程中，若出现啸叫，则可通过调整单元门主机音量解决。
b、联网系统调试
1）、正确设置区口机、梯口机的区号和单元号，连接各单元光纤收发器至交换机。
2）对管理中心机、中心服务器进行相应的设置，如小区基本框架、数据库、发卡等。
3）、检查各项联网功能是否正常，包括主机呼叫室内分机、主机呼叫管理中心机、管理中心机呼叫室内分机、管理中心机监视梯口机、室内分机呼叫管理中心机、室内分机监视梯口机等，若出现异常，则应检查系统供电、设备参数配置、线路等是否正常。
4）、根据调试情况，排除联网线路错误、设置错误以及故障部件；
c、常见故障排除。
