钢筋混凝土化粪池施工工艺【经典】在建筑工程中,化粪池是处理生活污水和粪便的重要设施。
钢筋混凝土化粪池因其结构坚固、稳定性好、使用寿命长等优点,被广泛应用于各类建筑项目中。
下面将详细介绍钢筋混凝土化粪池的施工工艺。
一、施工准备1、技术准备熟悉施工图纸,了解化粪池的尺寸、结构和施工要求。
编制施工方案,明确施工流程和质量控制要点。
对施工人员进行技术交底,确保其掌握施工技术和质量标准。
2、材料准备准备好钢筋、水泥、砂、石子等原材料,并确保其质量符合要求。
钢筋应具有出厂合格证和力学性能试验报告,水泥应选用强度等级不低于 425 的硅酸盐水泥或普通硅酸盐水泥,砂宜选用中砂,石子宜选用粒径为 5 40mm 的碎石。
3、现场准备平整施工场地,确保场地排水畅通。
设置测量控制点,进行测量放线,确定化粪池的位置和尺寸。
搭建临时施工设施,如仓库、工棚等。
二、土方开挖1、按照测量放线的位置和尺寸,采用机械开挖和人工配合的方式进行土方开挖。
2、开挖过程中,应控制好开挖深度和坡度,避免超挖和边坡塌方。
3、当挖到设计标高后,进行基底清理和验槽,如发现基底土质不符合要求,应及时采取处理措施。
三、钢筋工程1、钢筋加工根据设计图纸,对钢筋进行下料、弯曲和焊接加工。
钢筋的加工尺寸应符合设计要求,钢筋的接头位置和数量应符合规范规定。
2、钢筋绑扎在基底上弹出钢筋的位置线,然后按照位置线进行钢筋绑扎。
钢筋的绑扎应牢固,间距应均匀。
3、保护层设置在钢筋与模板之间设置垫块,以保证钢筋的保护层厚度符合要求。
四、模板工程1、模板选型根据化粪池的结构尺寸和施工要求,选择合适的模板材料和模板体系。
一般情况下,采用钢模板或木模板。
2、模板安装按照设计要求安装模板,模板的安装应牢固、平整、垂直,接缝应严密,防止漏浆。
3、模板拆除当混凝土强度达到设计强度的 75%以上时,方可拆除模板。
拆除模板时,应注意保护混凝土表面,避免出现缺棱掉角等现象。
五、混凝土工程1、混凝土配合比设计根据设计要求和原材料的性能,进行混凝土配合比设计,确定混凝土的水灰比、砂率和外加剂的用量。
1.施工程序化粪池施工主要包括土方挖填,化粪池、进、排水管道等。
依据先地下后地上的原则从下往上逐层安排施工,施工时先从化粪池基础,后开始化粪池结构、地下管线施工。
化粪池为埋在地下工程;根据设计图纸钢筋砼施工分二次浇捣施工, (底板和部分池壁一次、池壁一次),盖板为预制盖板。
2.基础开挖化粪池区域,清除地表耕作土层,开挖采用挖掘机大开挖,采用PC-200 挖掘机开挖,汽车运输至场地回填段,边坡按规范放坡,基底留20cm 保护层,用人工开挖到设计高程。
开挖应避免扰动开挖面。
挖至设计高程后。
回填夯实砂砾石,施工砼垫层。
3.钢筋工程钢筋是建筑工程的骨架,对建筑工程内在质量有举足轻重的影响,必须严格钢筋进场的验收制度,按照规定对进场钢筋做原材料试验、焊接试验,以确保工程质量.具体施工如下:(1)钢筋配筋钢筋的配筋除按图规格和长度及有关规范要求制作外,为方便加工及流水施工,尚应按如下要求进行.按图进行分段配制,分类堆放并注明型号根数。
具体配制时,配制顺序应与施工顺序大致相同。
同时,施工缝处梁的上下钢筋接头位置应满足规范要求。
(2)钢筋加工钢筋加工采用集中的方式,全部在施工现场的钢筋加工厂内进行,按照设计图上钢筋的规格和长度,在加工厂内进行下料加工。
按施工流水的需要分段运至操作面进行绑扎,注意事项如下:A 、原材料进场必须有产品出厂合格证及原材料质量保证书,并按规范要求取样进行检查,符合要求后方可进行加工。
B、钢筋冷拉,采用控制冷拉延伸方法进行(仅限于Ⅰ级钢)但冷拉率的数值必须由试验室确定,Ⅱ级钢在闪光对焊完成后,亦可用冷拉方法进行钢筋接头处调直,但冷拉率必须控制在1%以内。
C、钢筋的焊接,场内采用闪光对焊或电弧焊,现场采用手工电弧焊.D、在接头区段内受拉钢筋接头面积的允许百分率, 当绑扎时为25%,其它为50%。
E、纵向受拉钢筋的最小锚固长度和搭接长度按图规定施工.F 、筋成型时,其弯钩和弯折的偏差符合图纸和规范要求。
化粪池施工方案一、工艺流程化粪池基坑土方开挖→基坑底部清槽→铺设粗砂垫层→化粪池吊装→土方回填→现浇钢筋混凝土板加固→土方回填→井口砌筑二、主要施工方法1、土方开挖土方开挖采取人工配合机械大开挖,根据现场土质及挖深情况,BZHC-13A化粪池由于覆土较深,进行分部开挖,第一步挖深2.5m,按1:0.33放坡,第二部挖深3m,按1:0.5放坡。
由于沟槽开挖土方量较大,将开挖土方全部存入甲方指定场地,运距2KM,待主体结构施工完毕后,在运回回填,土方合计开挖量及土方回填量以实际情况为准。
BZHC-9A化粪池采用标准开挖,放坡系数为1:0.5,土方开挖量及土方回填量以实际情况为准。
如遇土质松软等情况,适当增大放坡系数(1:0.75)。
基坑开挖完成后,及时搭建安全防护设施临边防护具体做法如下:(1)临边防护栏杆采用钢管栏杆及栏杆柱均采用Φ48* 3.5mm 的管材,以扣件固定。
(2)防护栏杆由二道横杆及栏杆柱组成,将化粪池基坑进行封闭。
上横杆离地高度为1.2米,下横杆离地高度为0.6米,立杆总长度1.7米,埋入地下0.5米,立杆间距2米。
(3)防护栏杆必须自上而下用安全立网封闭。
(4)所有护栏用红白油漆刷上醒目的警示色,钢管红白油漆间距为20CM。
护栏周围悬挂“禁止翻越”、“当心坠落”等禁止、警告标志。
(5)基坑周边对方的施工材料具基坑上口边缘≥2m,临边防护栏杆范围内严禁堆放一切材料。
沟槽开挖断面图如下:BZHC-13A化粪池沟槽开挖示意图如下:BZHC-9A化粪池沟槽开挖示意图如下:2、沟槽支护(1)沟槽开挖后,立即进行沟槽支护,防止槽壁失稳而导致沟槽坍塌。
依据地层结构、地下水位及开挖深度、宽度等因素,对沟槽四周进行井字形挡板支撑。
(2)竖向支撑采用φ48钢管撑,每1m设一根,沿放坡角度敷设,埋入地下60cm。
横向用木方填充,撑料不得有腐朽、劈裂等现象。
横板与土壁之间均须紧贴;操作人员上下沟槽,不得从撑木上攀登。
钢筋混凝土化粪池施工方案 (2)一、前言钢筋混凝土化粪池是一种环保、持久、可靠的废水处理设施,其施工方案必须经过合理设计和严格执行,才能确保其使用效果。
本文将介绍钢筋混凝土化粪池的施工方案,并提出一套可行的步骤和要求,以指导施工工作的顺利进行。
二、施工准备1.设计方案确认: 施工前需确保设计方案已经经过审核确认,并进行详细的审图。
2.材料准备: 确定需要的材料清单,并进行采购准备。
3.人员配备: 确保施工人员的数量和质量,包括技术工人、监理人员等。
4.施工设备准备: 确保所需的施工设备具备完备,并进行检测和调试。
三、施工步骤1.场地准备: 规划施工区域,清理场地,保证施工区域干净整洁。
2.基础施工: 进行基础的浇筑和固定,确保钢筋混凝土化粪池的稳固性。
3.主体结构施工: 按照设计要求进行主体结构的浇筑,包括建筑、管道等要素。
4.配套设施安装: 安装化粪池配套设施,如进出口管道、阀门等。
5.内部处理: 进行化粪池内部的处理,保证设施完好无损。
6.外部装饰: 进行外部装饰工作,美化化粪池外观,提高整体环境美观度。
7.试运行: 完成施工后进行试运行,检查设施运行情况,并做好记录。
四、施工要求1.安全第一: 施工过程中要严格执行安全操作规程,保证施工人员的安全。
2.严谨细致: 施工要求严谨细致,杜绝疏漏和错误。
3.质量控制: 对施工过程中的质量进行全程控制,保证工程质量。
4.合理调度: 合理进行施工进度的调度,确保工期不延误。
5.环保要求: 施工过程中要注意环保,减少对环境的污染。
五、总结钢筋混凝土化粪池施工方案的实施,需要合理的准备和严格的执行,只有这样才能保证施工工程的顺利进行并达到预期效果。
施工人员应认真执行施工要求,保持施工质量,确保整个工程的安全和稳定。
以上为钢筋混凝土化粪池施工方案的内容,希望对相关人员有所帮助。

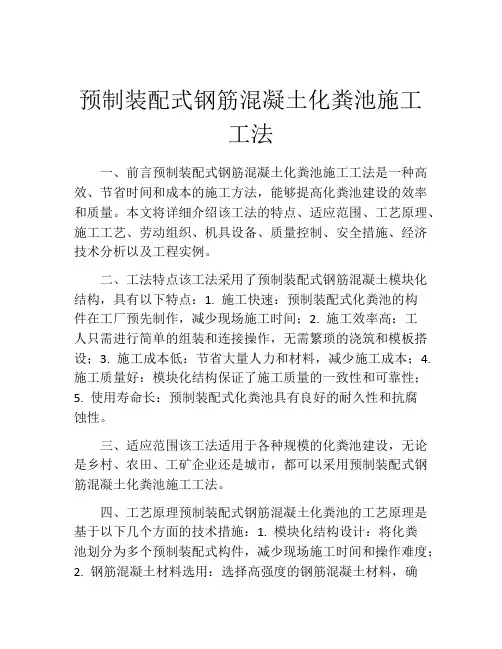

预制装配式钢筋混凝土化粪池施工工法一、前言预制装配式钢筋混凝土化粪池施工工法是一种高效、节省时间和成本的施工方法,能够提高化粪池建设的效率和质量。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点该工法采用了预制装配式钢筋混凝土模块化结构,具有以下特点:1. 施工快速:预制装配式化粪池的构件在工厂预先制作,减少现场施工时间;2. 施工效率高:工人只需进行简单的组装和连接操作,无需繁琐的浇筑和模板搭设;3. 施工成本低:节省大量人力和材料,减少施工成本;4. 施工质量好:模块化结构保证了施工质量的一致性和可靠性;5. 使用寿命长:预制装配式化粪池具有良好的耐久性和抗腐蚀性。
三、适应范围该工法适用于各种规模的化粪池建设,无论是乡村、农田、工矿企业还是城市,都可以采用预制装配式钢筋混凝土化粪池施工工法。
四、工艺原理预制装配式钢筋混凝土化粪池的工艺原理是基于以下几个方面的技术措施:1. 模块化结构设计:将化粪池划分为多个预制装配式构件,减少现场施工时间和操作难度;2. 钢筋混凝土材料选用:选择高强度的钢筋混凝土材料,确保化粪池具有良好的强度和稳定性;3. 连接方式设计:采用可靠的连接方式,构件间无缝连接,确保化粪池的整体性能;4. 耐久性设计:针对化粪池的特殊环境进行耐久性设计,避免腐蚀和渗漏问题。
五、施工工艺 1. 土方开挖:按照设计要求进行土方开挖,并清理现场;2. 基础施工:进行化粪池的基础施工,采用预制构件来组装基础结构;3. 壁板组装:安装化粪池的壁板,将预制的模块化结构进行连接;4. 钢筋安装:按照设计要求进行钢筋的安装工作;5. 混凝土浇筑:进行混凝土的浇筑,并进行养护;6. 附属设施安装:安装必要的附属设施,如进出口管道、阀门等;7. 水密性测试:进行水密性测试,确保化粪池的水密性达到设计要求;8. 收尾工作:进行清理、整理和环境恢复的工作。
钢筋混凝土化粪池施工方案目录1. 施工前准备1.1 地面准备1.2 筹备人员和工具2. 混凝土浇筑2.1 泥浆制备2.2 浇筑原理3. 钢筋绑扎3.1 钢筋数量确定3.2 绑扎方法4. 砌筑天窗4.1 天窗设计4.2 天窗施工5. 浇灰灰浆5.1 粘合剂选择5.2 浇灌工艺6. 混凝土养护6.1 养护时间6.2 防止裂缝7. 完工验收7.1 检查标准7.2 验收要点施工前准备在进行钢筋混凝土化粪池的施工前,首先要进行地面的准备工作。
确保施工场地平整牢固,没有明显的裂缝和障碍物。
同时,要准备好所需的人员和工具,例如挖掘机、水泥搅拌机、钢筋切割机等,确保施工过程顺利进行。
混凝土浇筑混凝土浇筑是钢筋混凝土化粪池施工的关键环节。
在浇筑前需要准备好足够的泥浆,并根据设计要求进行混凝土的浇筑。
需要注意控制浇筑厚度和均匀性,确保整体结构稳固。
钢筋绑扎钢筋绑扎是确保钢筋混凝土化粪池强度的关键步骤。
在绑扎前需要确定好所需的钢筋数量和规格,并按照设计要求进行绑扎。
绑扎时要注意钢筋的间距和连接方式,确保整体结构牢固可靠。
砌筑天窗天窗是钢筋混凝土化粪池的出气口和检修口,设计合理的天窗可以方便以后的检修和维护工作。
在施工时需要按照设计要求进行天窗的砌筑,并确保密封性和结构稳固。
浇灰灰浆浇灌灰浆是钢筋混凝土化粪池表面的保护层,能够增强结构的耐磨性和耐腐蚀性。
在浇灌时需要选择合适的粘合剂和施工工艺,确保灰浆充分浸润并粘结于混凝土表面。
混凝土养护混凝土浇筑后需要进行养护,以确保混凝土的强度和耐久性。
养护的时间一般为28天左右,期间要保持混凝土表面湿润,防止过早干燥和裂缝的产生。
同时要注意防止外力的损害,确保混凝土的完整性。
完工验收施工完成后需要进行验收工作,检查钢筋混凝土化粪池是否符合设计要求和施工标准。
验收时要注意检查各个环节的质量和工艺,确保整体结构稳固可靠,没有明显的缺陷和安全隐患。
只有通过验收的化粪池才能投入使用。
1、工程概况、本工程为钢筋混凝土化粪池。
砼使用商品砼(商品砼的施工详主体工程商品砼施工方案)2、施工准备。
1施工技术准备内容:组织管理人员做好图纸的会审工作,认真熟悉设计图纸,了解设计意图、认真完善施工组织总设计,具体深化施工方案,编制具体的基础施工方案。
2物资准备(1)内容根据施工方案和进度计划的要求,编制施工机具需要量计划、物质调拨计划,调备充足的施工机械设备(2)程序①编制各种物质需要量计划;②签订物资供应合同;③确定物资运输方案;④组织物资按计划进场和保管。
3劳动力组织计划内容:①充分利用我司的优点,调选技术素质高、思想好、能吃苦耐劳有丰富实际经验的管理人员组成该工程的项目管理班子,专业工程采用有资质的专业队伍施工。
②所有人员由项部统一管理,协调指挥,按照施工进度和劳动力用量计划,组织各个工种的人员及时进场,并做好入场教育,对作业班组进行进度计划、安全措施、降低成本、保证质量、质量标准、安全生产、文明施工的交底,使大家能协调、齐心协力地保证本工程能优质高效地运行。

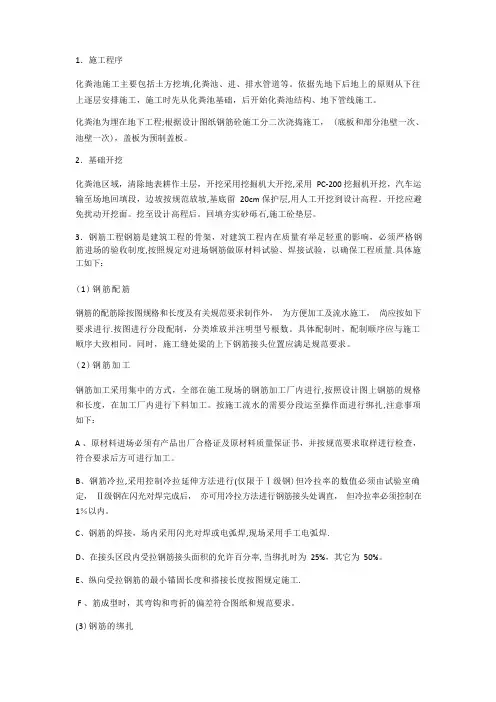

3、主要施工方法1.施工程序化粪池施工主要包括土方挖填,化粪池、进、排水管道等。
依据先地下后地上的原则从下往上逐层安排施工,施工时先从化粪池基础,后开始化粪池结构、地下管线施工。
化粪池为埋在地下工程;根据设计图纸钢筋砼施工分二次浇捣施工,(底板和部分池壁一次、池壁一次),盖板为预制盖板。
2.基础开挖化粪池区域,清除地表耕作土层,开挖采用挖掘机大开挖,采用PC-200挖掘机开挖,汽车运输至场地回填段,边坡按规范放坡,基底留20cm保护层,用人工开挖到设计高程。
开挖应避免扰动开挖面。
挖至设计高程后。
回填夯实砂砾石,施工砼垫层。
3.钢筋工程钢筋是建筑工程的骨架,对建筑工程内在质量有举足轻重的影响,必须严格钢筋进场的验收制度,按照规定对进场钢筋做原材料试验、焊接试验,以确保工程质量。
具体施工如下:(1)钢筋配筋钢筋的配筋除按图规格和长度及有关规范要求制作外,为方便加工及流水施工,尚应按如下要求进行。
钢筋混凝土化粪池施工方案一、前期准备1.1 勘察设计在施工钢筋混凝土化粪池前,必须进行详细的勘察和设计工作。
勘察包括地形地貌、地质条件、水文地质等方面的调查,设计应符合相关标准规范要求。
1.2 材料准备准备所需材料,包括水泥、砂石、钢筋等。
确保材料质量符合标准,满足施工要求。
二、施工工艺2.1 地基处理进行基坑开挖前,应清除基坑内的积水和松软泥土,保持基坑干燥洁净。
在基坑周边设置支护措施,保证基坑的稳定。
2.2 钢筋安装根据设计图纸要求,按照相关规范对钢筋进行预埋或现浇处理。
确保钢筋的布置符合设计要求,提高结构的强度和稳定性。
2.3 混凝土浇筑采用混凝土泵车进行浇筑,保证混凝土的均匀性和密实性。
根据工程要求进行分层浇筑,避免出现裂缝和漏浆现象。
2.4 养护加固混凝土初凝后进行适当养护,保持水泥水化反应的正常进行,提高混凝土的抗压强度。
对混凝土进行加固处理,确保其使用寿命和安全性。
三、施工质量验收3.1 工程验收完成施工后,进行工程验收。
验收工作包括外观质量、尺寸精度、强度等方面的检测,确保工程质量符合相关规范。
3.2 文明施工在施工过程中,要注意文明施工,保持施工现场的整洁和安全。
确保施工人员的安全和工作秩序。
四、施工注意事项1.施工过程中要注意安全第一,严格遵守相关规范和操作流程。
2.施工过程中要加强沟通与协作,确保施工顺利进行。
3.施工结束后要做好工程验收和资料整理工作,做好施工档案的归档。
五、总结钢筋混凝土化粪池施工是一项综合性较强的工程,需要严格遵守相关规范和要求,确保施工质量和工程安全。
只有做好前期准备工作,科学施工,严格检验验收,才能确保工程顺利完成,达到预期效果。
以上是钢筋混凝土化粪池施工方案的相关内容,希望能对您在施工过程中有所帮助。
第一章编制依据及原则1.1编制依据1.1.1建设单位提供的文献;现场调查资料。
1.1.2建设单位提供的有关设计图纸。
1.1.3①、《建筑地基基础工程施工质量验收规范》GB50202-2023;②、《混凝土结构工程施工质量验收规范》GB50204-2023;③、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2023;④、国家建筑标准设计图基03S7021.1.4我单位现有技术管理水平。
1.2 编制原则1.2.1以设计文献及有关规范为依据,紧密结合现场实际情况,编制经济科学、切实可行的施工方案,做到施工部署、施工方案、施工方法及工艺先进、科学。
1.2.2质量目的明确,施工中采用先进技术和设备,严格管理,保证措施完善。
工程竣工后,经交工验收,分项、分部、单位工程优良率达成85%。
1.2.3安全目的明确,安全措施可靠,制度完善,保证施工安全。
1.2.4工期目的明确,合理、高效安排施工进度,科学划分施工区段,协调统一。
1.2.5施工中做到保护环境、文明施工。
第二章工程概况2.1工程简介本工程位于苏州太湖国家旅游度假区,是把戏年8#地块给排水及道路工程中的化粪池工程。
化粪池的基本参数:1、型号:标准型号为12#,图集号为:03S702,有覆土化粪池顶面可过汽车2、结构尺寸:长*宽*高:7.2*2.9*3.4m,有效容积为50m33、混凝土标号:C25;抗渗规定:达成S6级。
本工程计划工期为20天。
2.2工程数量10#钢筋混凝土化粪池2座;(型号:03S702)2.3本工程的重要特点2.3.1特点2.3.1.1本工程医院楼的化粪池工程。
该工程备受高度重视和关注,我们将竭尽全力,保证本工程按期、优质竣工。
2.3.2.2 本工程计划规定工期20天,工期较紧,在保证质量的情况下应抓好施工进度,严格管理、科学安排、精心施工、加大投入、建立健全各种质量保证体系,保证工程质量达成北京市合格标准、保证按期完毕施工任务。

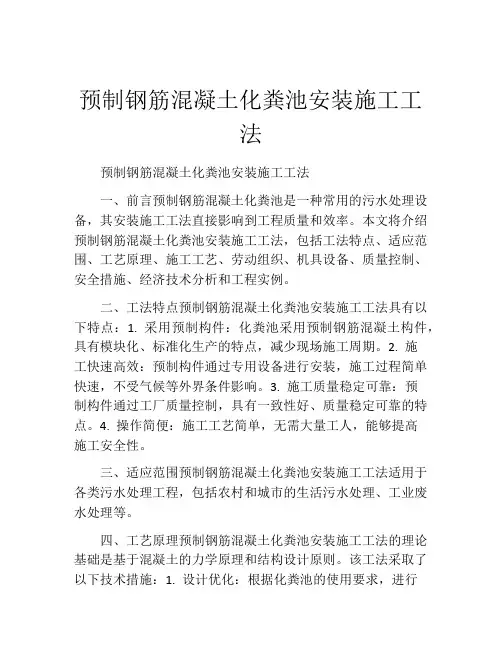

预制钢筋混凝土化粪池安装施工工法预制钢筋混凝土化粪池安装施工工法一、前言预制钢筋混凝土化粪池是一种常用的污水处理设备,其安装施工工法直接影响到工程质量和效率。
本文将介绍预制钢筋混凝土化粪池安装施工工法,包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点预制钢筋混凝土化粪池安装施工工法具有以下特点:1. 采用预制构件:化粪池采用预制钢筋混凝土构件,具有模块化、标准化生产的特点,减少现场施工周期。
2. 施工快速高效:预制构件通过专用设备进行安装,施工过程简单快速,不受气候等外界条件影响。
3. 施工质量稳定可靠:预制构件通过工厂质量控制,具有一致性好、质量稳定可靠的特点。
4. 操作简便:施工工艺简单,无需大量工人,能够提高施工安全性。
三、适应范围预制钢筋混凝土化粪池安装施工工法适用于各类污水处理工程,包括农村和城市的生活污水处理、工业废水处理等。
四、工艺原理预制钢筋混凝土化粪池安装施工工法的理论基础是基于混凝土的力学原理和结构设计原则。
该工法采取了以下技术措施:1. 设计优化:根据化粪池的使用要求,进行结构设计的优化,提高池体的承载能力和稳定性。
2. 锚固技术:使用锚固技术将预制构件固定在地基上,增强化粪池的整体稳定性。
3. 接缝处理:通过特殊接缝处理技术,使得预制构件之间连接紧密,防止渗漏。
4. 防腐处理:化粪池内壁进行防腐处理,提高其耐久性和抗腐蚀性。
五、施工工艺预制钢筋混凝土化粪池的施工工艺包括以下阶段:1. 地基处理:对场地进行地基处理,确保地基平坦、坚实,满足化粪池的安装要求。
2. 构件制作:工厂制作预制构件,包括池体、隔墙、进出口管道等。
3. 运输和安装:将预制构件运输到施工现场,通过起重机械进行安装。
4. 锚固和连接:将预制构件锚固在地基上,并通过特殊介质进行连接。
5. 接缝处理:对预制构件之间的接缝进行密封处理,确保池体不渗漏。
化粪池施工1、混凝土垫层施工槽底清理完成后,进行C15混凝土垫层施工,基槽办完隐检手续,用10cm钢模或10×10方木支模,连好支平,保持其稳固性,并在模板边抄好标高,经监理验收合格后,提前与指定的搅拌站预定需要的砼数量,用罐车或泵车将混凝土送到槽底,砼运输道路应保持平整畅通,浇筑前应将槽内淤泥杂物清除干净,要掌握好混凝土的虚铺厚度,用长抹子找平,混凝土浇筑后要及时覆盖保温。
2、弹线定位垫层完成后,根据设计图纸,测量放样,弹出水池的边线,绑扎钢筋,钢筋数量、尺寸严格按设计图施工;钢筋绑扎完后,立模、模板必须牢固稳定。
并经监理检验合格后,浇筑混凝土。
混凝土采用C30混凝土,抗渗等级P6。
砼坍落度控制在18~22范围内,采用泵送施工,混凝土由拌合站集中供应。
施工过程中预埋铁件,预留孔洞进行全过程严格控制,确保标高、位置准确。
3、上部框架结构施工:本工程地下水池部分考虑全部采用组合钢模板,地上框架结构采用12mm厚木模板,50×100木方支撑。
(1)施工缝的设置位置及施工工艺在施工缝上浇注混凝土之前,应先将砼面层凿剔出石子,再用水将施工缝处砼冲洗干净并保持湿润,再刷同标号素水泥浆,确保施工缝的粘接质量。
根据以往类似工程经验,各工程部位的施工缝容易出现渗漏的质量通病,要求防水处理。
根据本工程的实际情况以及施工工序的要求,先进行池体施工,浇注到池壁施工缝位置,再进行池壁的施工。
在浇注砼时,不要振捣止水带,以免移位。
穿墙对拉螺栓采用M18,中间设止水环一道,止水环两边必须双面满焊。
穿墙螺栓部位处,用防水砂浆抹平。
(2)施工:在混凝土垫层上弹出的准确位置,按照设计图纸要求的断面尺寸,四周分别比水池大出100㎝边线,预先制定出组合钢模板组装方案及加固措施,然后绑扎钢筋,受力筋搭接接头位置应相互错开,每个搭接接头或焊接接头范围内的钢筋面积不应超过该长度范围内断面钢筋总面积的1/4,所有箍筋弯钩与受力筋交接要严格按照图纸规定要求去做。
一、钢筋混凝土化粪池施工(一)、降低地下水措施一般可采用基坑排水方法。
在土方开挖过程中,沿基坑边挖成临时性排水沟,相隔一定距离,在底板范围外侧设置集水井,用人工或机械抽水,使地下水位处于表面以下60CM处。
(二)、底板施工要点1、钢筋混凝土底板浇筑前,应当检查土质是否与设计资料相符或被扰动。
如有变化,应予处理。
如基土为稍湿而松动,可在其上铺以厚10CM的砾石层,并加以夯实,然后浇砼。
2、砼浇完隔1~2天(视施工时温度而定)在垫层面测定底板中心,然后根据设计尺寸进行放线,定出侧板边线画出钢筋分布线,依线绑扎钢筋,接着安装柱基和底板外围的模板。
3、在绑扎钢筋睦,应详细检查钢筋的直径、间距、位置、搭接长度、上下层钢筋的间距,保护层及埋件的位置和数量,均应符合设计要求。
上下层钢筋均用铁撑加以固定,使之在浇捣过程中不发生变化。
4、底板应一次连续浇完,不留施工缝。
浇筑间隔时间不得超过初凝时间。
5、振捣时用平板振动器和插入捧相结合的办法。
6、底板与池壁的施工缝可留在基础上口20CM处。
(三)、池壁施工要点1、池壁施工原则上一次性浇灌完,不留施工缝。
2、池壁排污管穿过之处,应在其底部开设浇筑孔,以利排气、浇筑和振捣。
3、池壁混凝土浇灌完,应立即进行养护,并充分保持湿润。
(四)、池壁抹灰1、抹灰前将池壁表面凿毛,不平处铲平,并用水冲洗干净。
2、抹灰前可在混凝土墙面上刷一遍薄的纯水泥浆,以增加粘结力。
3、池壁与底板结合阴角处。
要特别注意操作,以成圆弧角,防止渗漏。
4、外壁可采用1:3水泥砂浆一般操作法。
钢筋混凝土化粪池施工方案钢筋混凝土化粪池施工方案一、施工前的准备工作:1.明确施工图纸和技术要求,准备所需的施工设备、工具和材料。
2.对施工现场进行勘测,确定化粪池的具体位置和尺寸。
3.清理施工现场,确保施工区域的平整和清洁。
二、土方开挖:1.根据施工图纸的要求,在施工区域进行土方开挖,确保化粪池的尺寸和深度符合要求。
2.清理开挖的土方,并进行必要的填补和夯实。
三、施工基础处理:1.在化粪池的底部和四周,进行基础的处理工作,包括平整地基、铺设石灰石碎石层,以增强基坑的稳定性。
2.设置基坑支撑结构,防止基坑塌方。
四、钢筋骨架的安装:1.根据施工图纸的要求,在基坑内安装化粪池的钢筋骨架,包括立柱、筋带和梁等。
2.确保钢筋骨架的位置和尺寸准确,使用正确的绑扎方法进行固定。
五、模板的搭设:1.根据施工图纸的要求,在钢筋骨架周围搭设适当的模板,确保模板的位置和尺寸符合要求。
2.使用防水剂对模板表面进行处理,以防止水泥浆液渗漏。
六、混凝土浇筑:1.在模板中进行混凝土浇筑,确保均匀分布和充实度。
2.混凝土浇筑后,使用振动棒进行震实处理,以确保混凝土的密实度和强度。
七、表面处理与养护:1.对混凝土化粪池的表面进行养护处理,包括喷洒养护剂,覆盖湿布等,以加强混凝土的抗渗性和抗裂性。
2.需注意施工过程中气温和湿度等环境条件,适当调整养护措施。
八、施工后的清理工作:1.在混凝土完全凝固后,拆除模板和支撑结构,清理施工现场上的杂物和残留物。
2.对施工过程中使用的工具和设备进行检查,确保其完好并及时进行维修和保养。
九、验收和维护:1.根据相关标准和规范,对化粪池进行验收,检查其结构安全性和使用功能是否符合要求。
2.定期进行维护和保养,包括清理化粪池内的污物和垃圾,并定期检查和修复化粪池的漏水和破损问题。
以上就是钢筋混凝土化粪池施工的基本方案,通过合理的施工流程和科学的施工方法,确保化粪池的质量和使用寿命,提高其运行效率和安全性。
化粪池专项施工方案2023年1月目录一、编制依据 (2)二、工程概况及编制说明 (2)三、施工方案 (2)四、护壁施工 (4)五、化粪池安装 (4)六、土方回填 (5)七、施工要点 (5)八、质量保证措施 (6)九、安全措施 (7)十、文明施工保障措施 (8)十一、成品保护 (9)十二、应急预案 (9)预制混凝土化粪池的施工技术方案一、编制依据1、《钢筋混凝土化粪池图集》( 03S702)2、《工程测量规范》 (GB50026-2007)3、《地基与基础工程施工质量验收规范》(GB50202-2002)4、《混凝土结构工程施工质量验收规范》(GB50204-2002)5、《建筑工程施工质量验收统一标准》(GB50300-2001)6、《建筑机械使用安全技术规范》(JGJ33-2001)7、《施工现场临时用电安全技术规范》(JGJ46-2005)8、本工程室外雨污水施工图。
二、工程概况及编制说明1、工程概况总用地面积约 122 亩,总建筑面积142313 平方米,共 18栋(其中16栋住宅,2栋商业配套),住宅层数为9或11层。
主要建设内容包括住宅、配电房、商业、配套服务用房、地下车库、室外工程等。
2、编制说明本施工方案是项目的专项方案,在施工过程中,我们将在此基础上,就各分部分项工程编制进一步的作业指导书和技术交底,补充施工中的细节问题,使该方案真正具有可操作性、合理性。
本工程化粪池采用钢筋混凝土组合式化粪池3座。
三、施工方案1、施工工艺流程施工准备→测量放线→基坑开挖→护壁施工→垫层施工→化粪池安装施工→土方回填2、施工准备(1)核对基坑平面尺寸和坑底标高,熟悉土层、水文地质资料。
(2)结合施工现场的实际情况,绘制施工总平面图和基坑开挖图,确定开挖路线、顺序、范围、边坡坡度。
(3)设置测量控制点,根据施工现场的实际情况将水准标高测设到周围的建筑物上,并于适当( 不受施工现场工作影响) 的地方设置半永久性的水准点。
钢筋混凝土施工工艺:钢筋工程钢筋是建筑工程的骨架,对建筑工程内在质量有举足轻重的影响,必须严格钢筋进场的验收制度,按照规定对进场钢筋做原材料试验、焊接试验,以确保工程质量。
具体施工如下:(1)钢筋配筋钢筋的配筋除按图规格和长度及有关规范要求制作外,为方便加工及流水施工,尚应按如下要求进行。
按图进行分段配制,分类堆放并注明型号根数。
具体配制时,配制顺序应与施工顺序大致相同。
同时,施工缝处梁的上下钢筋接头位置应满足规范要求。
(2)钢筋加工钢筋加工采用集中的方式,全部在施工现场的钢筋加工厂内进行,按照设计图上钢筋的规格和长度,在加工厂内进行下料加工。
按施工流水的需要分段运至操作面进行绑扎,注意事项如下:A、原材料进场必须有产品出厂合格证及原材料质量保证书,并按规范要求取样进行检查,符合要求后方可进行加工。
B、钢筋冷拉,采用控制冷拉延伸方法进行(仅限于Ⅰ级钢)但冷拉率的数值必须由试验室确定,Ⅱ级钢在闪光对焊完成后,亦可用冷拉方法进行钢筋接头处调直,但冷拉率必须控制在1%以内。
C、钢筋的焊接,场内采用闪光对焊或电弧焊,现场采用手工电弧焊。
D、在接头区段内受拉钢筋接头面积的允许百分率,当绑扎时为25%,其它为50%。
E、纵向受拉钢筋的最小锚固长度和搭接长度按图规定施工。
F、筋成型时,其弯钩和弯折的偏差符合图纸和规范要求。
(3)钢筋的绑扎A、钢筋竖向连接采用电焊工艺,应注意按图错开接头位置。
钢筋接头可采用搭接,受拉钢筋除图中注明外,Ⅰ级钢为30d,Ⅱ级钢为42 d,钢筋搭接的接头应相互错开,同一截面处钢筋接头数量不大于总数量的25%。
B、钢筋的接头(钩叠合处)应错开布置在四周竖向钢筋上,箍筋转角与竖向钢筋的交叉点应绑牢,与模板成45°角,绑扎钢筋的扎筋相互间成人字形。
C、化粪池的钢筋砼板,池壁中有预埋管件时,除按设计加固外,钢筋应尽量绕过并相应加长,截断钢筋的端部应留有搭接长度或焊于增设的环筋上。
钢筋遇到空洞时应尽量绕过,不得截断,如必须截断时,应在空洞设置加固环筋焊牢固。
五、化粪池施工1、施工顺序放线定位→基础分层开挖→砖砌胎膜,浇筑垫层砼→绑扎底板、侧壁钢筋,支模浇筑砼→安装各种管道设施与预制盖板→土方回填。
2、施工方法(1)、土方开挖A.放出化粪池开挖边线后,采用挖掘机进行基础开挖。
B.由项目专职测量人员严格控制基坑的标高,在距基底设计标高500mm 处,抄出水平线,钉上木楔,以随时控制基底标高。
挖掘机挖至基底以上200mm 处应及时对边坡土层进行修整,边坡修整后,人工将暂留土层挖除。
C.人工清理的同时应在基坑底四周挖设排水沟,排水沟截面尺寸为200mm×200mm,采用砖砌,底部做50mm厚C10砼垫层,排水沟内表面粉1:3水泥砂浆,基坑四角均应挖设500×500×500mm集水坑,以便于排水。
D.为保证边坡的稳固,并防止边坡被雨水浸坏失稳,在基坑边坡打入φ6长度500mm的钢筋锚固双层密布钢丝网,并干抹30厚1:2水泥砂浆。
为防止基坑顶地面雨水沿边坡流入基坑造成基坑坡面失稳,坑边1m范围内采用同样方法内置钢丝网并铺设50mm厚C10细石砼,外边缘设置200×200mm 排水沟,以防雨水留入基坑,基坑边采用φ48钢管沿四周设置1200mm高防护拉杆,阴雨天时应在边坡加盖塑料薄膜进行防雨。
E.对坑内的积水应及时采用水泵抽水。
(2)、钢筋工程A.在土方开挖前,钢筋应按设计要求结合图集的下料单进行下料。
B.所有钢筋均应为现场加工制作,加工后的钢筋进行合理堆放,并保证钢筋表面无锈蚀、无污染。
C.底板钢筋为双层双向板筋,在绑扎时,应在中间设置φ10@600钢筋支架,并将钢筋的搭接接头错开。
D.池壁应加设φ8拉筋,为梅花排列,间距400mm,还应间距为500mm 加设φ10钢筋对拉螺栓,以防止涨模。
(3)、模板工程:A.模板采用九夹板,面涂脱模剂,采用钢管脚手架支撑,模板安装时应根据结构的特点进行立模。
B.模板上采用电钻钻孔采用对拉螺栓进行固定,间距为500mm。
预制钢筋混凝土化粪池安装施工工法预制钢筋混凝土化粪池安装施工工法一、前言随着城市化进程的加快,化粪池作为一种处理城市生活污水的重要设施,需求量不断增加。
然而,传统的现场浇筑化粪池存在施工周期长、质量难以保证等问题。
为了解决这些问题,预制钢筋混凝土化粪池安装施工工法应运而生。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析进行详细介绍。
二、工法特点预制钢筋混凝土化粪池安装施工工法具有以下几个特点:1. 快速施工:预制化粪池可在工场内进行生产,减少现场施工时间,提高施工效率。
2. 质量可控:预制化粪池经过严格工厂化生产,质量可靠,不受现场环境和工人技术水平的影响。
3. 适应性强:预制化粪池可根据需要进行定制,尺寸灵活,适应各种场地条件。
4. 施工难度低:预制化粪池的安装施工相对简单,不需要大量的人力和机械设备。
5. 使用寿命长:预制钢筋混凝土化粪池具有耐腐蚀、抗渗透等优点,使用寿命长,维护成本低。
三、适应范围预制钢筋混凝土化粪池安装施工工法适用于城市生活污水处理、农村生活污水处理以及工业废水处理等场景。
无论是新建还是改造工程,都可以采用该工法。
四、工艺原理预制钢筋混凝土化粪池安装施工工法的工艺原理是将化粪池在工场内进行预制,采用混凝土和钢筋结合的方式,通过模板进行成型,然后将预制好的化粪池运输到现场进行安装。
该工法通过工厂化生产来保证化粪池的质量稳定,减少现场施工时间和人力需求。
五、施工工艺 1. 基础处理:根据设计要求进行土建施工,确保基础平整、坚固。
2. 预制化粪池生产:在工场内进行化粪池的预制生产,包括混凝土配制、钢筋绑扎、模板成型等工序。
3. 运输和安装:将预制好的化粪池运输到现场,通过吊装设备进行安装,确保化粪池与基础连接牢固。
4. 后续工程:进行化粪池的连通管道、阀门、检修井等配套设施的安装和调试,以确保化粪池的正常运行。
六、劳动组织预制钢筋混凝土化粪池安装施工工法的劳动组织主要包括项目经理、工班长、技术工人、吊装工、机械操作工等。
五、化粪池施工
1、施工顺序
放线定位T基础分层开挖T砖砌胎膜,浇筑垫层砼T绑扎底板、侧壁钢筋,支模浇筑砼T安装各种管道设施与预制盖板T土方回填。
2、施工方法
(1)、土方开挖
A.放出化粪池开挖边线后,采用挖掘机进行基础开挖。
B.由项目专职测量人员严格控制基坑的标咼,在距基底设计标咼500mm 处,抄出水平线,钉上木楔,以随时控制基底标高。
挖掘机挖至基底以上200mm 处应及时对边坡土层进行修整,边坡修整后,人工将暂留土层挖除。
C.人工清理的同时应在基坑底四周挖设排水沟,排水沟截面尺寸为200mm x200mm,采用砖砌,底部做50mm厚C10砼垫层,排水沟内表面粉1:3水泥砂浆,基坑四角均应挖设500 x 500x 500mm集水坑,以便于排水。
D.为保证边坡的稳固,并防止边坡被雨水浸坏失稳,在基坑边坡打入© 6长度500mm的钢筋锚固双层密布钢丝网,并干抹30厚1:2 水泥砂浆。
为防止基坑顶地面雨水沿边坡流入基坑造成基坑坡面失
稳,坑边1m范围内采用同样方法内置钢丝网并铺设50mm厚C10细石砼,外边缘设置200x 200mm 排水沟,以防雨水留入基坑,基坑边采用© 48 钢管沿四周设置1200mm 咼防护拉杆,阴雨天时应在边坡加盖塑料薄膜进行防雨。
E.对坑内的积水应及时采用水泵抽水。
(2)、钢筋工程
A.在土方开挖前,钢筋应按设计要求结合图集的下料单进行下料。
B.所有钢筋均应为现场加工制作,加工后的钢筋进行合理堆放,并保证钢筋表面无锈蚀、无污染。
C.底板钢筋为双层双向板筋,在绑扎时,应在中间设置© 10@600 钢筋支架,并将钢筋的搭接接头错开。
D.池壁应加设© 8拉筋,为梅花排列,间距400mm,还应间距为
500mm加设© 10钢筋对拉螺栓,以防止涨模。
(3)、模板工程:
A.模板采用九夹板,面涂脱模剂,采用钢管脚手架支撑,模板安装时应根据结构的特点进行立模。
B.模板上采用电钻钻孔采用对拉螺栓进行固定,间距为500mm。
C.化粪池顶板支模高度较高,脚手架务必加设落地杆,以增加整体稳固性。
D.模板的安装,钢管的纵横支撑,立杆间距应按规范要求执行。
(4)、砼工程:
A.底板、池壁、盖板砼强度为均C25,底板及池壁砼抗渗等级设计为S6。
B.浇筑砼应分段分层连续进行,浇筑层高度应根据结构特点,钢
筋的疏密决定,使用插入式振捣器快插慢拔,做到砼振捣密实
C.浇筑底板砼虚铺厚度应略大于板厚,用平板振动器来回振捣,
并用钢插尺检查砼厚度,振捣完毕后用长木抹子抹平,浇筑前用水准仪侧出相对底板+500 标高,用红油漆标定在池壁钢筋上进行砼表面水平控制。
池壁砼应分层浇筑并振捣,务必保证振捣密实。
(5)、防水砂浆施工:
A.本工程池壁设计为20mm厚1: 2水泥砂浆内掺水泥重量5%的防水剂抹面,严格按照配合比,采用搅拌机搅拌均匀。
B.为使砂浆与砼能充分粘贴紧密,砼表面应预先进行甩浆处理。
C.20厚防水砂浆应分两次施工,待底灰六、七成干时再涂抹面层
砂浆。
D.抹灰后墙面不得有空鼓、裂纹等缺陷。
(6)、蓄水检验:
防水砂浆施工完毕后,化粪池应进行蓄水试验检测是否满足使用
功能要求。
蓄水高度应不低与1m,48 小时后检测是否符合要求,合格后方可进行下道工序施工。
(7)、管道安装: 管道的规格及型号应符合设计要求。
(8)、土方回填:
A.化粪池验收合格后,及时进行土方回填工作。
B.回填土的土质不得为淤泥及饱和土质,土内不得有杂物及建筑垃圾。
C.回填土应分层夯实,松土虚铺厚度不应大于300m m, 土的压实系数应符合设计要求,地面以下1.0m 深度范围内不小于0.93,1.0m 以下不小于0.90。
D.回填土应从化粪池对称的两侧同时进行,以防一侧回填土的压力对结构造成破坏。
