人教版物理选修1-1第一章第六节电流的热效应同步训练B卷(练习)

高中物理学习材料唐玲收集整理第六节电流的热效应建议用时实际用时满分实际得分90分钟100分一、选择题（本题包括10小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共40分）1.对于纯电阻用电器，下列说法中正确的是（）A.如果额定功率相同，额定电流较大的用电器电阻较大B.如果额定功率相同，额定电流较大的用电器电阻较小C.如果额定电压相同，额定功率较大的用电器电阻较大D.如果额定电压相同，额定功率较大的用电器电阻较小2.两个电阻分别标有“1 A，4 W”和“2 A，1 W”字样，则它们的电阻之比是( )A.2∶1B.16∶1C.4∶1D.1∶163.对于连入电路的不同灯泡而言，亮度大的灯泡是（）A.通过的电流大的灯泡B.两端电压大的灯泡C.电阻值大的灯泡D.消耗电功率大的灯泡4.标有“220 V，25 W”的甲灯与标有“24 V，25 W”的乙灯相比，下列说法中正确的是（）A.甲灯比乙灯亮B.两灯均正常地发光时，亮度一定相同C.甲灯电阻比乙灯大D.甲灯的额定电流一定小于乙灯的额定电流5.用某种金属制成粗细均匀的导线，通以一定大小的恒定电流，过一段时间后，导线升高的温度（）A.跟导线的长度成正比B.跟导线的长度成反比C.跟导线的横截面积成正比D.跟导线的横截面积的平方成反比6.有一台电风扇的铭牌上标有“220 V，50 W”的字样，其线圈的直流电阻为Ω，如果把它接入220 V的电路中，则下列求电风扇每分钟产生的热量的四种解法中，正确的是（）D.7.26×7.如图1-6-1所示，电路两端的电压保持不变，电阻、、消耗的电功率一样大，则电阻之比∶∶是（）图1-6-1A.1∶1∶1B.4∶1∶1C.1∶4∶4D.1∶2∶2图1-6-28.、两电阻串联后接入电源，改变电源的电压，测得电阻、的伏安特性曲线如图1-6-2所示，则电阻、和功率、的关系是( )A＞ B.＜C.＞D.＜9.甲、乙两根同种材料制成的熔丝，甲的直径=0.5 mm，熔断电流为A；乙的直径=mm，熔断电流为A，取两根等长的用上述材料制成的甲、乙熔丝并联起来，则该并联电路允许通过的最大电流为（）A.11 AB.10 AC.9.5 AD.8.5 A10.下面列出了不同品牌的电视机、电风扇、空调和电冰箱铭牌上的主要项目，试判断.正常工作时，其中功率最大的是（）二、填空题（本题共8分.请将正确的答案填到横线上）11.16 W电子式节能灯的亮度相当于60 W的白炽灯.如果把家中两盏60 W白炽灯换用两盏16 W电子式节能灯，按每天使用3小时，每月30天计算，每月比原来节电kW·h.三、计算题（本题共6小题，共52分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）12. （8分）一只规格为“220 V，2 000 W”的电炉，求电炉在正常工作时的电阻.若电网电压为200 V，求电炉的实际功率.在200 V电压下，如果平均每天使用电炉2 h，求此电炉一个月要消耗多少度电？13. （8分）两用电器和上分别标有“110 V，12.1 Ω”和“110 V，6.05 Ω”.现将、串联接在电压为220 V的电源两端，电源内阻不计，且和均为纯电阻元件.试计算用电器和的实际功率，说明哪一个可能被烧毁.14. （8分）一台电风扇的额定功率是44 W，内电阻为Ω，接在220 V的电压下正常运转.求（1）电风扇正常运转时，通过它的电流多大？这台电风扇电动机的效率是多少？（2）若接上电源后，电风扇因故不能转动，这时通过它的电流多大？电风扇实际消耗的电功率多大？此时会发生什么问题？15. （8分）如图1-6-3所示，两个灯泡（220 V，100 W）和（220 V，25 W）串联后接在电路段.为使两灯泡安全使用，电路所加的电压最大为多少？电路段允许消耗的最大功率为多少？图1-6-316. （10分）如图1-6-4两只灯泡和分别标有“110 V，60 W”“110 V，100 W”字样，为了把它们接在220 V电路上都能正常发光，并要电路中消耗的功率最小，应采用哪种接法?图1-6-417. （10分）某房间的入户电线，如图1-6-4所示，现有工作电压为220 V的电器如下：100 W 的灯泡6只，200 W的电视机1台，1 000 W的电冰箱1台，1 500 W的洗衣机1台，700 W的微波炉1台，1 000 W 的暖风机1台，还有三只额定电流均为8 A的保险盒.如何将上述电器全部合理地接入电路？要求画出接线图，电器用后面指定的符号表示，例如功率为100 W的灯泡用表示，功率为200 W的电视机用电视机表示，保险盒用表示.图中是火线，是零线.图1-6-4第六节电流的热效应得分：一、选择题题号 1 2 3 4 5 6 7 8 9 10 答案二、填空题11．三、计算题12．13.14.15.16.17.第六节电流的热效应参考答案一、选择题1.BD 解析：由＝可知，如果额定功率相同，则额定电流较大的用电器电阻较小.由公式＝可知，如果额定电压相同，则额定功率较大的用电器电阻较小.2.B 解析：由公式，得则Ω=4Ω，Ω=Ω则.3.D4.BCD 解析：比较两灯泡的亮暗，要看功率大小.因为两灯功率一样，所以正常发光时亮度一定相同.故A错，B对，计算比较后看出C、D两项也对.5.D 解析：利用电流通过电阻产生的电热使导线的温度升高，由能量守恒建立关系式求解.金属导线的电阻为，通电后产生的电热为.设金属导体升高的温度Δ，由热学知识可知导体需要的热量为′Δ′Δ.电流产生的全部热量均被导线所吸收，即：′Δ.Δ′，故正确选项为D.6.C7.C8.BD 解析：由伏安特性曲线可知两电阻＜；由于、两电阻串联，通过、的电流相等，根据可知＜，故选B、D.9.D 解析：.当的电流为3A时，的电流为3×16A=48A，不行；当的电流为8 A时，的电流为 A=0.5 A.干路总电流为8 A+0.5 A=8.5 A.10. D 解析：显然正常工作时电视机功率为85 W，电冰箱的功率为70 W，电风扇的功率为65 W，空调的功率为 1 364 W.因此功率最大的是空调机，选D.二、填空题11.7.92 解析：（）2×(60-16)×3×30× kW·h7.92 kW·h三、计算题12.24.2 Ω 1 653 W 99度解析：设电炉电阻为，由得在200 V的电压下，一个月好用电能（按30天计算）2×30×1.653 kW·h99.18 kW·h≈99度.13.可能被烧毁14.(1) A (2) A W 电动机将被烧坏解析：（1）依题意得，电风扇电阻Ω=1 100 Ω，则电风扇正常运转时电流0.2 A.因电风扇是非纯电阻电器，根据能量守恒定律得电动机每秒中转化的机械能：J.电风扇效率99.8%.(2)当电风扇不转动时，电路相当于纯电阻电路，由欧姆定律得A110 A，电路实际消耗的电功率 W=24 200 W；由于电风扇实际消耗的电功率远大于其额定功率，且电能全部转化为热能，电动机将被烧坏.15.275 V 31.25 W 解析：在分析用电器串联使用时，从安全角度考虑，要抓住哪一个用电器先达到额定值，尚未达到额定值的用电器一定不会烧坏，求解时宜用比例法计算.由，得.16.甲图解析：方法一：由知，＞，因灯泡额定电压均为110 V，则：对甲图，有并，总并；对乙图，有，＜，总＜2.由知，甲电路消耗功率最小，应选甲图接法.这是一道要求电路消耗功率最小的问题，当给电路加的电压一定时，电路总电阻越大，电路中的电流就越小，电路消耗的总功率（）就越小.方法二：对甲图，由于并，所以电路消耗的总功率总200 W；对乙图，由于，所以电路消耗的总功率总2×（）=2×（60+100） W=320 W，应选甲图接法.17.解析：（电路图如图1-6-5所示）由于220 V，8 A，则由得每个支路最大负载功率220×8 W=1 760 W，因此可设计出第一个支路为电冰箱与微波炉并联，额定功率为1 000W+700 W=1 700 W＜，第二个支路为洗衣机和电视机并联，额定功率为1 500 W+200 W=1 700 W＜，第三个支路为暖风机与六个灯泡并联，额定功率为1 000 W+100 W×6=1 600 W＜.图1-6-5点评：用电器的分布力求使每一支路均衡，有利于安全用电和用电设备正常工作.。

第六节 电流的热效应一、选择题（本题包括10小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共40分） 1对于纯电阻用电器，下列说法中正确的是（ ）A 如果额定功率相同，额定电流较大的用电器电阻较大B 如果额定功率相同，额定电流较大的用电器电阻较小如果额定电压相同，额定功率较大的用电器电阻较大D 如果额定电压相同，额定功率较大的用电器电阻较小2两个电阻分别标有“1 A ，4 W ”和“2 A ，1 W ”字样，则它们的电阻之比是( ) A2∶1 B16∶1 4∶1 D1∶163对于连入电路的不同灯泡而言，亮度大的灯泡是（ ） A 通过的电流大的灯泡 B 两端电压大的灯泡 电阻值大的灯泡D 消耗电功率大的灯泡4标有“220 V ，25 W ”的甲灯与标有“24V ，25 W ”的乙灯相比，下列说法中正确的是（ ） A 甲灯比乙灯亮B 两灯均正常地发光时，亮度一定相同 甲灯电阻比乙灯大D 甲灯的额定电流一定小于乙灯的额定电流5用某种金属制成粗细均匀的导线，通以一定大小的恒定电流，过一段时间后，导线升高的温 度（ ）A 跟导线的长度成正比B 跟导线的长度成反比 跟导线的横截面积成正比 D 跟导线的横截面积的平方成反比 6有一台电风扇的铭牌上标有“220 V ，50 W ”的字样，其线圈的直流电阻为，如果把它接入220 V 的电路中，则下列求电风扇每分钟产生的热量的四种解法中，正确的是（）D 726×7如图1-6-1所示，电路两端的电压保持不变，电阻、、消耗的电功率一样大，则电阻之比∶∶是（）图1-6-1A1∶1∶1 B4∶1∶11∶4∶4 D1∶2∶2图1-6-28、两电阻串联后接入电，改变电的电压，测得电阻、的伏安特性曲线如图1-6-2所示，则电阻、和功率、的关系是( )A BD9甲、乙两根同种材料制成的熔丝，甲的直径=05 ，熔断电流为A；乙的直径=，熔断电流为A，取两根等长的用上述材料制成的甲、乙熔丝并联起，则该并联电路允许通过的最大电流为（）A11 A B10 A95 A D85 A10下面列出了不同品牌的电视机、电风扇、空调和电冰箱铭牌上的主要项目，试判断正常工作时，其中功率最大的是（）二、填空题（本题共8分请将正确的答案填到横线上）1116 W电子式节能灯的亮度相当于60 W的白炽灯如果把家中两盏60 W白炽灯换用两盏16 W电子式节能灯，按每天使用3小时，每月30天计算，每月比原节电W·三、计算题（本题共6小题，共52分解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分有值计算的题，答案中必须明确写出值和单位）12 （8分）一只规格为“220 V，2 000 W”的电炉，求电炉在正常工作时的电阻若电电压为200 V，求电炉的实际功率在200 V电压下，如果平均每天使用电炉2 ，求此电炉一个月要消耗多少度电？13 （8分）两用电器和上分别标有“110V，121 Ω”和“110 V，605 Ω”现将、串联接在电压为220 V的电两端，电内阻不计，且和均为纯电阻元件试计算用电器和的实际功率，说明哪一个可能被烧毁14 （8分）一台电风扇的额定功率是44 W，内电阻为Ω，接在220 V的电压下正常运转求（1）电风扇正常运转时，通过它的电流多大？这台电风扇电动机的效率是多少？（2）若接上电后，电风扇因故不能转动，这时通过它的电流多大？电风扇实际消耗的电功率多大？此15 （8分）如图1-6-3所示，两个灯泡时会发生什么问题？（220 V，100 W）和（220 V，25 W）串联后接在电路段为使两灯泡安全使用，电路所加的电压最大为多少？电路段允许消耗的最大功率为多少？图1-6-316 （10分）如图1-6-4两只灯泡和分别标有“110 V，60 W”“110 V，100 W”字样，为了把它们接在220 V电路上都能正常发光，并要电路中消耗的功率最小，应采用哪种接法?图1-6-417 （10分）某房间的入户电线，如图1-6-4所示，现有工作电压为220 V的电器如下：100 W的灯泡6只，200 W的电视机1台，1 000 W的电冰箱1台，1 500 W的洗衣机1台，700 W的微波炉1台，1 000 W 的暖风机1台，还有三只额定电流均为8 A的保险盒如何将上述电器全部合地接入电路？要求画出接线图，电器用后面指定的符号表示，例如功率为100 W 的灯泡用表示，功率为200 W的电视机用电视机表示，保险盒用表示图中是火线，是零线图1-6-4第六节电流的热效应得分：一、选择题二、填空题11．三、计算题12．1314151617第六节电流的热效应参考答案一、选择题1BD 解析：由可知，如果额定功率相同，则额定电流较大的用电器电阻较小由公式可知，如果额定电压相同，则额定功率较大的用电器电阻较小2B 解析：由公式，得则Ω=4Ω，Ω=Ω则3D4B D 解析：比较两灯泡的亮暗，要看功率大小因为两灯功率一样，所以正常发光时亮度一定相同故A错，B对，计算比较后看出、D两项也对5D 解析：利用电流通过电阻产生的电热使导线的温度升高，由能量守恒建立关系式求解金属导线的电阻为，通电后产生的电热为设金属导体升高的温度Δ，由热知识可知导体需要的热量为电流产生的全部热量均被导线所吸收，即：Δ，故正确选项为D678BD 解析：由伏安特性曲线可知两电阻；由于、两电阻串联，通过、的电流相等，根据可知＜，故选B、D9D 解析：当的电流为3A时，的电流为3×16A=48A，不行；当的电流为8 A时，的电流为 A=05 A干路总电流为8 A+05 A=85 A10 D 解析：显然正常工作时电视机功率为85 W，电冰箱的功率为70 W，电风扇的功率为65 W，空调的功率为 1 364 W因此功率最大的是空调机，选D二、填空题11792 解析：2×(60-16)×3×30× W·792 W·三、计算题12242 Ω 1 653 W 99度解析：设电炉电阻为，由得在200 V的电压下，一个月好用电能（按30天计算）2×30×1653 W·9918 W·≈99度13可能被烧毁14(1) A (2) A W 电动机将被烧坏解析：（1）依题意得，电风扇电阻Ω=1 100 Ω，则电风扇正常运转时电流02 A因电风扇是非纯电阻电器，根据能量守恒定律得电动机每秒中转的机械能：J电风扇效率998%(2)当电风扇不转动时，电路相当于纯电阻电路，由欧姆定律得A110 A，电路实际消耗的电功率 W=24 200 W；由于电风扇实际消耗的电功率远大于其额定功率，且电能全部转为热能，电动机将被烧坏15275 V 3125 W 解析：在分析用电器串联使用时，从安全角度考虑，要抓住哪一个用电器先达到额定值，尚未达到额定值的用电器一定不会烧坏，求解时宜用比例法计算由，得16甲图解析：方法一：由知，＞，因灯泡额定电压均为110 V，则：对甲图，有，；对乙图，有，＜2由知，甲电路消耗功率最小，应选甲图接法这是一道要求电路消耗功率最小的问题，当给电路加的电压一定时，电路总电阻越大，电路中的电流就越小，电路消耗的总功率（）就越小方法二：对甲图，由于，所以电路消耗的总功率200 W；对乙图，由于，所以电路消耗的总功率2×（）=2×（60+100） W=320 W，应选甲图接法17解析：（电路图如图1-6-5所示）由于220 V，8 A，则由得每个支路最大负载功率220×8 W=1 760 W，因此可设计出第一个支路为电冰箱与微波炉并联，额定功率为1 000 W+700 W=1 700 W＜，第二个支路为洗衣机和电视机并联，额定功率为1 500 W+200 W=1 700 W＜，第三个支路为暖风机与六个灯泡并联，额定功率为1 000 W+100 W×6=1 600 W＜图1-6-5点评：用电器的分布力求使每一支路均衡，有利于安全用电和用电设备正常工作。

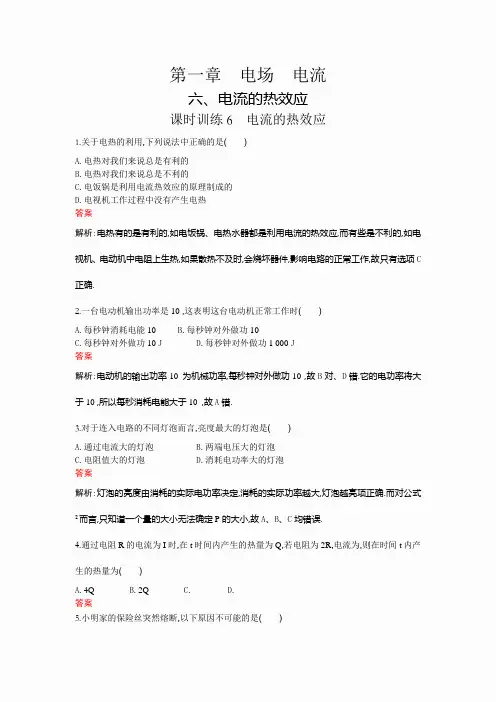

第一章电场电流六、电流的热效应课时训练6电流的热效应1.关于电热的利用,下列说法中正确的是()A.电热对我们来说总是有利的B.电热对我们来说总是不利的C.电饭锅是利用电流热效应的原理制成的D.电视机工作过程中没有产生电热答案解析:电热有的是有利的,如电饭锅、电热水器都是利用电流的热效应,而有些是不利的,如电视机、电动机中电阻上生热,如果散热不及时,会烧坏器件,影响电路的正常工作,故只有选项C 正确.2.一台电动机输出功率是10 ,这表明这台电动机正常工作时()A.每秒钟消耗电能10B.每秒钟对外做功10C.每秒钟对外做功10 JD.每秒钟对外做功1 000 J答案解析:电动机的输出功率10 为机械功率,每秒钟对外做功10 ,故B对、D错.它的电功率将大于10 ,所以每秒消耗电能大于10,故A错.3.对于连入电路的不同灯泡而言,亮度最大的灯泡是()A.通过电流大的灯泡B.两端电压大的灯泡C.电阻值大的灯泡D.消耗电功率大的灯泡答案解析:灯泡的亮度由消耗的实际电功率决定,消耗的实际功率越大,灯泡越亮项正确.而对公式2而言,只知道一个量的大小无法确定P的大小,故A、B、C均错误.4.通过电阻R的电流为I时,在t时间内产生的热量为Q,若电阻为2R,电流为,则在时间t内产生的热量为()A.4QB.2QC.D.答案5.小明家的保险丝突然熔断,以下原因不可能的是()A.家用电器的总功率过大B.导线绝缘皮损坏,火线、零线直接接触,造成短路C.火线断路D.灯座里的电线发生短路答案解析:保险丝熔断是因为相同时间内产生热量过多,电阻一定,所以一定是电流过大中由知P 增大增大,有可能中火线、零线直接接触,造成短路,电流增大中火线断路,无电流通过保险丝,不可能烧断中灯座里的电线发生短路,电流增大.所以A、B、D都有可能.6.一般来说,用电器的工作电压并不等于额定电压.家庭里通常不备电压表,但可以借助电能表测出用电器的实际工作电压.现在电路中只接入一个电热水壶,壶的铭牌和电能表的铭牌分别如图甲和乙所示.测得电能表的转盘转过125转的时间为121秒,求此时加在电热水壶上的实际电压.××牌电热水壶额定电压220 V额定功率1 500 W容量4.5升××家用电器厂·h32308单相电度表102202 A 503 000转/(·h)1995年12月.157××市电表厂甲乙答案:200 V解析:设电热水壶的电阻为R.由得Ω= Ω,电能表转1转对应的用电为: 1 200 J.设电热水壶的实际电压为U,由得125×1 200 J,所以200 V.7.电饭锅工作时有两种状态:一种是锅内的水烧干以前的加热状态,另一种是水烧干后的保温状态.如图是电饭锅的电路图1是一个电阻2是加热用的电阻丝.试结合电路图分析自动开关S 接通和断开时,电饭锅分别处于哪种状态,并说明理由.答案:不管S闭合还是断开,电路两端的电压相同,但S断开时1与R2串联,由知功率小,所以应为保温状态;而S闭合时1被短路,只有R2接入电路,所以电热功率大,应为加热状态.8.一辆电动自行车的铭牌上给出了如下的技术参数表:规格后轮驱动直流电动机车型26″电动自动车额定电压下的输出机械功率110W整车质量30额定电压36V最大载重120额定电流3.5A 求:(1)此车电动机正常工作时,消耗的电功率是多大?(2)电动机正常工作时,损失了多少功率?答案:(1)126 W(2)16 W解析:(1)由表中的技术参数可知,此车电动机正常工作时,消耗的电功率:根据可得126 W.(2)由表中的技术参数可知,额定电压下的输出机械功率为110 W,根据输出额可得电动机损失的功率P额=16 W.。

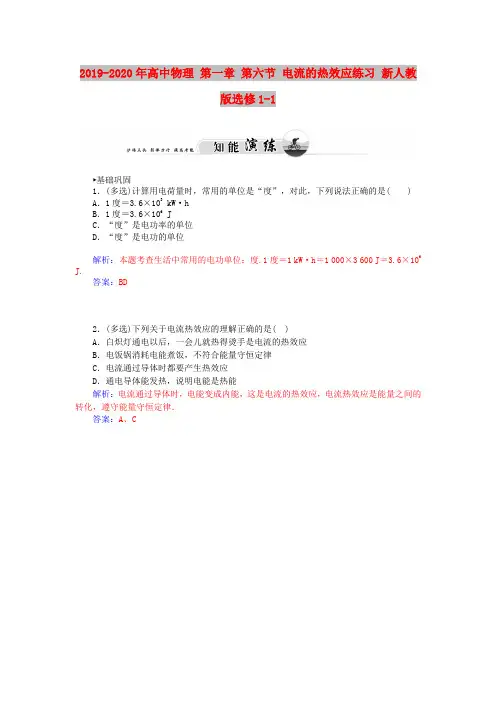

2019-2020年高中物理第一章第六节电流的热效应练习新人教版选修1-1►基础巩固1．(多选)计算用电荷量时，常用的单位是“度”，对此，下列说法正确的是( ) A．1度＝3.6×103kW·hB．1度＝3.6×106 JC．“度”是电功率的单位D．“度”是电功的单位解析：本题考查生活中常用的电功单位：度.1度＝1 kW·h＝1 000×3 600 J＝3.6×106 J.答案：BD2．(多选)下列关于电流热效应的理解正确的是( )A．白炽灯通电以后，一会儿就热得烫手是电流的热效应B．电饭锅消耗电能煮饭，不符合能量守恒定律C．电流通过导体时都要产生热效应D．通电导体能发热，说明电能是热能解析：电流通过导体时，电能变成内能，这是电流的热效应，电流热效应是能量之间的转化，遵守能量守恒定律．答案：A、C3．(多选)不考虑温度对电阻的影响，一个“220 V 100 W ”的灯泡，下列说法正确的是( )A ．接在110 V 的线路上的功率为50 WB ．接在110 V 的线路上的功率为25 WC ．接在440 V 的线路上的功率为400 WD ．接在55 V 的线路上的功率为6.25 W解析：不考虑温度对电阻的影响，电灯的电阻为定值，即R ＝U 20P 0＝48 400100Ω＝484 Ω.由P ′＝U ′2R ，将110 V 和55 V 分别代入求得实际功率分别为25 W 和6.25 W ．而当灯两端电压为440 V 时，已超过额定电压，灯将被烧坏．答案：B 、D4．(单选)小明从网上购买功率为900 W 电饭煲一个，和家里已有的功率为700 W 电饭煲相比，如果煮同样多的同种大米，加水量也一样，700 W 的电饭煲如果耗时21分钟，理论上900 W 的电饭煲只要耗时最接近( )A ．27分钟B ．19分钟C ．18分钟D ．16分钟解析：做饭依靠电饭煲的电阻丝发热，根据公式W ＝Pt 可以得出D 正确． 答案：D5．(单选)在验证焦耳定律的实验中，为了比较电流通过两根不同的电阻丝产生的热量跟电阻的关系，实验时应同时保持相同的物理量是( )A ．通过它们的电流和加在它们两端的电压B ．通过它们的电流和它们的电阻C ．通过它们的电流和通电时间D ．通过它们的电流、加在它们两端的电压和通电时间解析：由焦耳定律Q ＝I 2Rt 知，要想验证Q 与R 间的关系，则应注意保持I 与t 不变，故选C.答案：C6．(单选)甲、乙两只完全相同的电炉分别接入两个电路中，工作时甲的电流是乙的2倍，下列说法正确的是( )A ．甲的热功率是乙的2倍B ．甲的热功率是乙的4倍C ．若乙通电时间是甲的2倍，则它们产生的热量相同D ．因为甲、乙完全相同，所以功率也相同解析：根据题意知，甲、乙两只电炉的电阻相同，甲的电流是乙的2倍，由P ＝I 2·R 得：甲的电功率是乙的4倍．故只有B 正确．答案：B7．(单选)一个阻值为1 Ω的电阻，通过它的电流为2 A ，则下列说法正确的是( ) A ．1 s 内通过该电阻的电荷量为1 C B ．该电阻1 s 内的发热量为2 J C ．该电阻1 s 内的发热量为4 J D ．该电阻发热功率为2 W解析：据I ＝Q t知，Q ＝It,1 s 内通过该电阻的电荷量为Q ＝2×1 C＝2 C ，A 错；产生的热量Q ＝I 2Rt ＝22×1×12J ＝4 J ．P ＝I 2R ＝22×1 W＝4 W ，故B 、D 错，C 对．答案：C►能力提升8．(单选)一白炽灯泡的额定功率与额定电压分别为36 W 与36 V ．若把此灯泡接到输出电压为18 V 的电源两端，则灯泡消耗的电功率( )A ．等于36 WB ．小于36 W ，大于9 WC ．等于9 WD ．小于9 W解析：白炽灯在正常工作时的电阻为R ，由P ＝U 2R 得R ＝36 Ω，当接入18 V 电压时，假设灯泡的电阻也为36 Ω，则它消耗的功率为P ＝U 2R ＝18236W ＝9 W ，但是当灯泡两端接入18 V电压时，它的发热功率小，灯丝的温度较正常工作时温度低，其电阻率小，所以其电阻要小于36 Ω，其实际功率要大于9 W ，故B 项正确．答案：B9．(单选)小明家的保险丝突然熔断，以下原因不可能的是( ) A ．家用电器的总功率过大B ．导线绝缘皮损坏，火线、零线直接接触，造成短路C ．火线断路D ．灯座里的电线发生短路 解析：保险丝熔断是因为相同时间内产生热量过大，电阻一定，所以一定是电流过大．A 中由P ＝UI 知P 增大，I 增大，有可能；B 中火线、零线直接接触，造成短路，电流增大；C 中火线断路，无电流通过保险丝，不可能烧断；D 中灯座里的电线发生短路，电流增大．所以A 、B 、D 都有可能．答案：C2019-2020年高中物理 第一章 第四节 法拉第电磁感应定律学案粤教版选修3-21．知道决定感应电动势大小的因素．2．知道磁通量的变化率是表示磁通量变化快慢的物理量，并能对磁通量的变化量、磁通量的变化率进行区别．3．理解法拉第电磁感应定律的内容、数学表达式，能用其解答相关问题． 4．会用法拉第电磁感应定律计算感应电动势． 5．会计算导线切割磁感线时感应电动势的大小．1．感应电动势：在电磁感应现象中产生的电动势叫感应电动势，产生感应电动势的那部分导体就相当于电源．2．实验表明：感应电动势的大小跟磁通量变化快慢有关，我们用磁通量变化率描述磁通量变化的快慢，它是磁通量变化量与这个变化所用时间的比值．3．法拉第电磁感应定律：电路中感应电动势的大小，跟穿过这一电路的磁通量变化率成正比，这就是法拉第电磁感应定律．公式E ＝n ΔΦΔt 与E ＝BLv 的区别与联系一、单项选择题1．下列关于感应电动势大小的说法中，正确的是(D )A ．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大B ．线圈中磁通量越大，产生的感应电动势一定越大C ．线圈放在磁感强度越强的地方，产生的感应电动势一定越大D ．线圈中磁通量变化越快，产生的感应电动势越大解析：注意磁通量Φ、磁通量的变化量ΔΦ、磁通量的变化率ΔΦΔt 三者之间的区别．2．如右图所示，在竖直向下的匀强磁场中，将一个水平放置的金属棒ab 以水平初速度v 0抛出，设运动的整个过程中棒的取向不变且不计空气阻力，则金属棒在运动过程中产生的感应电动势大小将(C )A ．越来越大B ．越来越小C ．保持不变D ．无法确定 解析：E ＝BLv sin θ＝BLv x ；ab 做平抛运动，水平速度保持不变，感应电动势保持不变． 3．如下图所示，垂直矩形金属框的匀强磁场磁感应强度为B .导体棒ab 垂直线框两长边搁在框上，ab 长为l .在Δt 时间内，ab 向右匀速滑过距离d ，则(C )A ．因右边面积减少ld ，左边面积增大ld ，则ΔΦ＝2Bld ，电动势E ＝2BldΔtB ．因右边面积减少ld ，左边面积增大ld ，两边抵消，则ΔΦ＝0，电动势E ＝0C ．因为ΔΦ＝Bld ，则电动势E ＝BldΔtD ．不能用公式E ＝ΔΦΔt计算电动势，只能用公式E ＝BLv解析：A 、B.导体棒ab 垂直线框两边搁在框上向右运动，导体棒ab 相当于电源，该题目要以ab 扫过的面积求磁通量的变化量，再求感应电动势，故A 、B 错；C.ab 切割磁感线，导体棒扫过面积的磁通量变化ΔΦ＝B ΔS ＝Bld ，根据法拉第电磁感应定律E ＝ΔΦΔt ＝BldΔt，故C 正确；D.法拉第电磁感应定律适用于任何电磁感应现象，对于切割类型同样适用．由上分析可知，磁通量的变化量ΔΦ＝B ΔS ＝Bld ，感应电动势E ＝ΔΦΔt ＝BldΔt ＝Bdv .故D 错误．4．如右图所示，把一阻值为R 、边长为L 的正方形金属线框，从磁感应强度为B 的匀强磁场中，以速度v 向右匀速拉出磁场．在此过程中线框中产生了电流，此电流(A )A ．方向与图示箭头方向相同，大小为BLv R B ．方向与图示箭头方向相同，大小为2BLvRC ．方向与图示箭头方向相反，大小为BLvR D ．方向与图示箭头方向相反，大小为2BLvR解析：利用右手定则可判断感应电流是逆时针方向．根据E ＝BLv 知，电流I ＝E R ＝BLvR. 二、多项选择题5．单匝矩形线圈在匀强磁场中匀速运动，转轴垂直于磁场，若线圈所围面积里磁通量随时间变化的规律如图所示，则O ～D 过程中(BD )A ．线圈中O 时刻感应电动势最小B ．线圈中D 时刻感应电动势为零C ．线圈中D 时刻感应电动势最大D ．线圈中O 至D 时间内平均感应电动势为0.4 V解析：由法拉第电磁感应定律知线圈中O 至D 时间内的平均感应电动势E ＝ΔΦΔt＝2×10－30.01/2V ＝0.4 V ．由感应电动势的物理意义知，感应电动势的大小与磁通量的大小Φ和磁通量的改变量ΔΦ均无必然联系，仅由磁通量的变化率ΔΦΔt 决定，而任何时刻磁通量的变化率ΔΦΔt 就是Φt 图象上该时刻切线的斜率，不难看出O 点处切线斜率最大，D 点处切线斜率最小为零，故B 、D 正确．6. 在匀强磁场中，a 、b 是两条平行金属导轨，c 、d 为分别串有电流表和电压表的两根金属棒，如图所示，当c 、d 以相同的速度向右匀速运动时，下列说法中正确的是(BD )A ．电压表有示数B ．电压表无示数C ．电流表有示数D ．电流表无示数解析：c 、d 以相同的速度向右匀速运动，穿过闭合回路的磁通量不变，在闭合回路中没有感应电流产生，所以没有电流流过电流表和电压表，所以电流表和电压表无示数．7．如图，正方形线框的边长为L ，电容器的电容量为C ，正方形线框的一半放在垂直纸面向里的匀强磁场中，当磁场以k 的变化率均匀减弱时，则(BC )A ．线圈产生的感应电动势大小为kL 2B ．电压表没有读数C ．a 点的电势高于b 点的电势D ．电容器所带的电荷量为零解析：磁场减弱时，产生的感应电动势为：E ＝ΔΦΔt ＝k L22是恒定值，A 错；由于电路中有电容器，且感应电动势恒定，故电路中无电流．电压表没有读数，B 对；由楞次定律及安培定则可判断a 点电势高于b 点电势，C 对；电容器所带电荷量为Q ＝CE .D 错．8．如图所示，水平面上不计电阻的三角形金属导轨EOF (夹角为α)上放有一电阻与其长度成正比的金属杆AB ，在外力作用下使AB 以速度v 匀速从O 点开始向右平移，下列判断中正确的是(AD )A ．电路的感应电动势均匀增大B ．电路中的感应电动势不变C ．电路中的感应电流均匀增大D ．电路中的感应电流不变解析：感应电动势E ＝B ⎝ ⎛⎭⎪⎫vt tan α2v ，与时间是一次函数关系，故不是不变的；接入电路的电阻R ＝2ρ vt tanα2S ，由闭合电路中欧姆定律得I ＝E R ＝BvSρ，电流不变．9．(xx·揭阳一模)将一条形磁铁插入到闭合线圈中的同一位置，第一次缓慢插入，第二次快速插入，两次插入过程中不发生变化的物理量是(AD )A ．磁通量的变化量B ．磁通量的变化率C ．感应电流的大小D ．流过导体某横截面的电荷量解析：当条形磁铁插入线圈的瞬间，穿过线圈的磁通量增加，产生感应电流，条形磁铁第一次缓慢插入线圈时，磁通量增加慢，条形磁铁第二次迅速插入线圈时，磁通量增加快，但磁通量变化量相同，故A 正确；根据法拉第电磁感应定律第二次线圈中产生的感应电动势大，则磁通量变化率也大，故B 错误；根据法拉第电磁感应定律第二次线圈中产生的感应电动势大，再由欧姆定律可知第二次感应电流大，即I 2>I 1，故C 错误；根据法拉第电磁感应定律分析感应电动势的大小，由欧姆定律分析感应电流的大小，再由q ＝It 可确定导体某横截面的电荷量等于磁通量的变化与电阻的比值，由于磁通量变化量相同，电阻不变，所以通过导体横截面的电荷量不变，故D 正确．三、非选择题(按题目要求作答．解答题应写出必要的文字说明、方程和重要演算步骤，答案中必须明确写出数值和单位．)10．在如图甲所示的电路中，螺线管匝数n ＝1 500匝，横截面积S ＝20 cm 2.螺线管导线电阻r ＝1.0 Ω，R 1＝4.0 Ω，R 2＝5.0 Ω，C ＝30 μF.在一段时间内，穿过螺线管的磁场的磁感应强度B 按如图乙所示的规律变化．求：(1)螺线管中产生的感应电动势；(2)闭合S ，电路中的电流稳定后，此时全电路电流的方向(顺时针还是逆时针)； (3)闭合S ，电路中的电流稳定后，电阻R 1的电功率； (4)闭合S ，电路中的电流稳定后，电容器的电量．解析：(1)根据法拉第电磁感应定律E ＝n ΔΦΔt ＝n ·ΔBΔt ·S 得E ＝1.2 V.(2)逆时针．(3)根据全电路欧姆定律I ＝ER 1＋R 2＋r＝0.12 A ，根据P ＝I 2R 1 ，求得P ＝5.76×10－2W.(4)S 闭合后，电容器两端的电压U ＝IR 2＝0.6 V ，经过R 2的电量Q ＝CU ＝1.8×10－5C 答案：见解析11．如图所示，金属杆ab 可在平行金属导轨上滑动，金属杆电阻R 0＝0.5 Ω，长L ＝0.3 m ，导轨一端串接一电阻R ＝1 Ω，匀强磁场磁感应强度B ＝2 T ，当ab 以v ＝5 m/s 向右匀速运动过程中，求：(1)ab 间感应电动势E 和ab 间的电压U;(2)所加沿导轨平面的水平外力F 的大小； (3)在2 s 时间内电阻R 上产生的热量Q .解析：(1)根据公式：E ＝BLv ＝3 V.I ＝E R ＋R 0，U ＝IR ＝2 V. (2)F ＝F 安，F 安＝BIL ＝1.2 N.(3)2秒内产生的总热量Q 等于安培力做的功，Q ＝F 安·v ·t ＝12 J. 电阻R 上产生的热量为Q R ＝RR ＋R 0Q ＝8 J.答案：(1)3 V 2 V (2)1.2 N (3)8 J12．矩形线圈abcd ，长ab ＝20 cm ，宽bc ＝10 cm ，匝数n ＝200，线圈回路总电阻R ＝5 Ω.整个线圈平面内均有垂直于线框平面的匀强磁场穿过．若匀强磁场的磁感应强度B 随时间t 的变化规律如下图所示，求：(1)线圈回路中产生的感应电动势和感应电流；(2)当t ＝0.3 s 时，线圈的ab 边所受的安培力大小； (3)在1 min 内线圈回路产生的焦耳热．解析：(1)磁感应强度的变化率： ΔB Δt ＝（20－5）×10－20.3 T/s ＝0.5 T/s. 感应电动势为：E ＝nΔΦΔt ＝nS ΔBΔt＝200×0.1×0.1 V ＝2 V ； 感应电流为：I ＝E R＝0.4 A.(2)当t ＝0.3 s 时，磁感应强度B ＝0.2 T ，则安培力为：F ＝nBIl ＝200×0.2×0.4×0.2N ＝3.2 N .(3)1 min内线圈回路产生的焦耳热为：Q＝I2Rt＝0.42×5×60 J＝48 J.答案：(1)2 V 0.4 A (2)3.2 N (3)48 J。

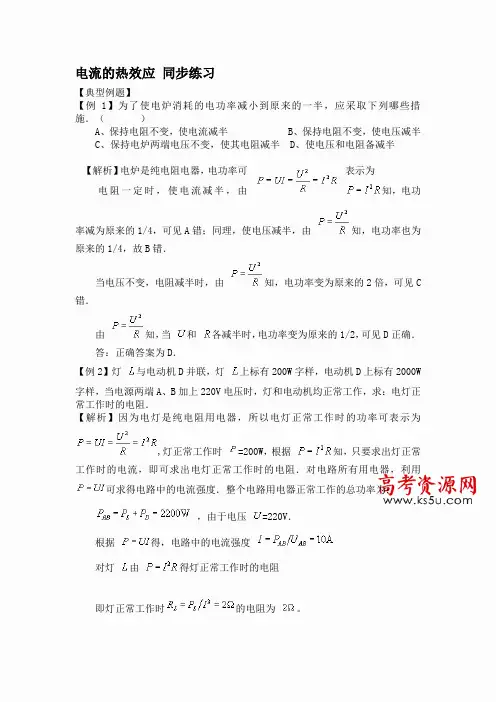

电流的热效应同步练习【典型例题】【例1】为了使电炉消耗的电功率减小到原来的一半，应采取下列哪些措施．（）A、保持电阻不变，使电流减半B、保持电阻不变，使电压减半C、保持电炉两端电压不变，使其电阻减半D、使电压和电阻备减半【解析】电炉是纯电阻电器，电功率可表示为电阻一定时，使电流减半，由知，电功率减为原来的1/4，可见A错；同理，使电压减半，由知，电功率也为原来的1/4，故B错．当电压不变，电阻减半时，由知，电功率变为原来的2倍，可见C 错．由知，当和各减半时，电功率变为原来的1/2，可见D正确．答：正确答案为D．【例2】灯与电动机D并联，灯上标有200W字样，电动机D上标有2000W 字样，当电源两端A、B加上220V电压时，灯和电动机均正常工作，求：电灯正常工作时的电阻．【解析】因为电灯是纯电阻用电器，所以电灯正常工作时的功率可表示为,灯正常工作时=200W，根据知，只要求出灯正常工作时的电流，即可求出电灯正常工作时的电阻．对电路所有用电器，利用可求得电路中的电流强度．整个电路用电器正常工作的总功率为：，由于电压=220V．根据得，电路中的电流强度对灯由得灯正常工作时的电阻即灯正常工作时的电阻为。

【例3】某一用直流电动机提升重物的装置如上图所示，重物质量50，电源提供恒定电压110V ，不计各处摩擦，当电动机以0.90m ／s 的恒定速度向上提升重物时，电路中电流强度5A ，求电动机线圈电阻R （10m ／s2）。

【解析】电动机是非纯电阻电路，它工作时的功率关系是P 总热出即P 出2R ，所以（出）2。

而电动机的输出功率等于重物克服重力得做功功率，即P 出＝＝50×10×0.9＝450W,所以，（110×5-450）/25=4Ω【基础练习】一、选择题1、通电导体发热的规律是由下列哪位物理学家总结的（B ）A 、欧姆B 、焦耳C 、安培D 、法拉第2、一只断灯丝的灯泡，摇接灯丝后使用，要比原来亮一些，这是因为灯丝的（ A ）A ．电阻变小B ．电阻增大C ．电阻率减小D ．电阻率增大3、电阻R1接在恒定电压上，通过2C 电量时消耗的电能为50J ，则电阻R2 接在同一恒定电压上，通过2C 电量时消耗的电能是（ C ）A 、大于50JB 、小于50JC 、等于50JD 、因R1、R2的大小关系未知，无法比较4、关于公式：①IU P =、②R I P 2=、③R U P 2=，下述正确的是（A ）A ．公式①适用于任何电路的电功率B ．公式②适用于任何电路的电功率C ．公式①、②、③均适用于任何电路的电功率D ．以上说法均不正确5、下列关于电功和电功率的说法中，正确的是( A )A.电流做功就是电场力做功，把电能转化为其他形式的能B.电流做功越多，则功率越大C.电功率越小，则电流做的功一定越小D.额定电压相同的用电器A 和B ，额定功率＞，两者串联后接在电路中，持续一段时间后，实际消耗的电能＞6、2．R1、R2、R3、R4四个电阻的I －U 图线如图所示，加上相同电压时消耗电功率最大的是（ A ）A ．R1．B ．R2．C ．R3．D ．R4．二、填空题7、若电炉的电阻丝断了，去掉原长的一半后仍接在原来的电压下工作，它的功率和原来的功率相比比值为 。

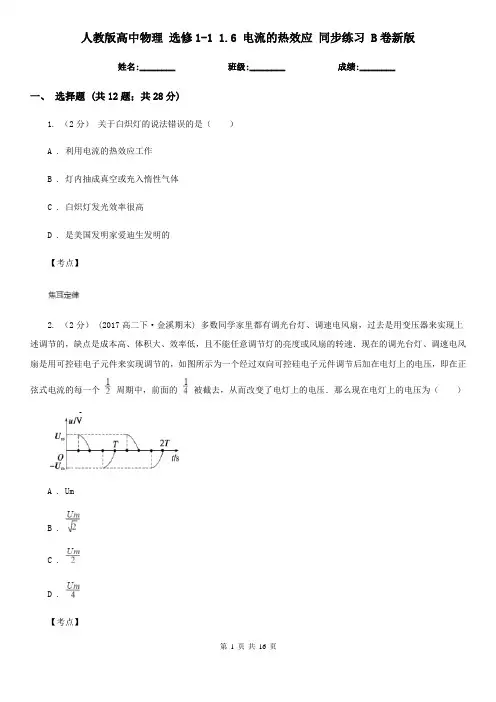

人教版高中物理选修1-1 1.6 电流的热效应同步练习 B卷新版姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共28分)1. （2分）关于白炽灯的说法错误的是（）A . 利用电流的热效应工作B . 灯内抽成真空或充入惰性气体C . 白炽灯发光效率很高D . 是美国发明家爱迪生发明的【考点】2. （2分） (2017高二下·金溪期末) 多数同学家里都有调光台灯、调速电风扇，过去是用变压器来实现上述调节的，缺点是成本高、体积大、效率低，且不能任意调节灯的亮度或风扇的转速．现在的调光台灯、调速电风扇是用可控硅电子元件来实现调节的，如图所示为一个经过双向可控硅电子元件调节后加在电灯上的电压，即在正弦式电流的每一个周期中，前面的被截去，从而改变了电灯上的电压．那么现在电灯上的电压为（）A . UmB .C .D .【考点】3. （2分） (2019高二上·黄浦月考) 一台电动机的额定电压是220V，额定电流为5A，电动机线圈的电阻是0.4Ω．当该电动机正常工作时，每秒钟产生的热量是（）A . 1100JB . 110JC . 1210JD . 10J【考点】4. （2分）两个小灯泡的标识分别是L1“6 V,6 W”，L2“6 V,9 W”，把它们串联后接在同一直流电源上(电源内阻可忽略不计)，L1消耗的功率恰好为6 W，则L2消耗的功率为（）A . 6 WB . 9 WC . 4 WD . 条件不足，不能确定【考点】5. （2分） (2020高二上·十堰期中) 下表为某电饭锅铭牌上的一部分内容。

根据表中的信息，可计算出电饭锅正常工作时的电流约为（）电器名称电饭锅额定功率700W额定电压220 V额定容量 4.0LA . 6.2 AB . 4.6 AC . 3.2 AD . 5.5 A【考点】6. （2分） (2020高二上·沈阳期末) 电阻接一直流电，通过4A的电流时热功率为P，若换接一正弦交流电，它的热功率变为，则该交流电电流的最大值为（）A . 4AB . 6AC . 2AD .【考点】7. （2分）在阴雨天气，由于阳光不足，热水器中的水温达不到所需要的温度，若在热水器内设计安装利用电阻丝辅助加热装置，如图所示，如要在最短的时间内将水加热到预期的温度，应将选择开关置于哪一个档位（）A . “0”档B . “1”档C . “2”档D . “3”档【考点】8. （3分） (2019高二上·邢台月考) 如图所示，在倾角为30°的斜面上固定一电阻不计的光滑平行金属导轨，其间距为L，下端接有阻值为R的电阻，导轨处于匀强磁场中，磁感应强度大小为B，方向与斜面垂直(图中未画出)。

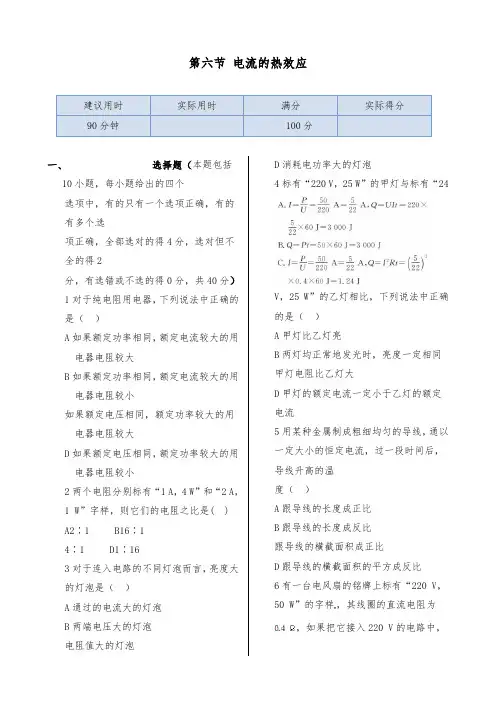

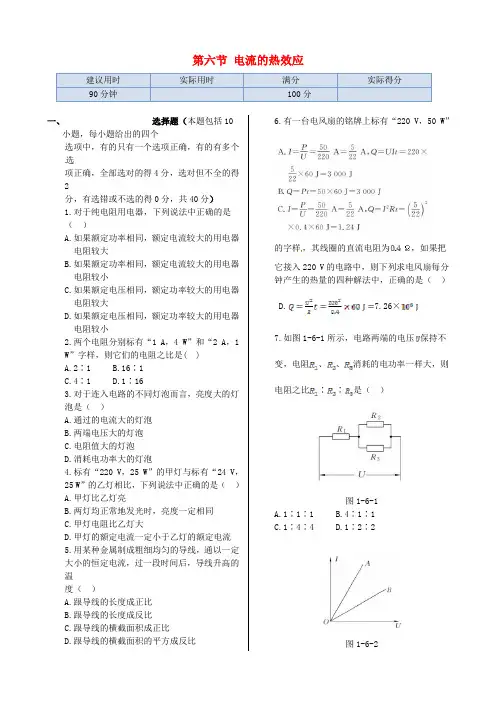

第六节 电流的热效应一、 选择题（本题包括10小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共40分） 1.对于纯电阻用电器，下列说法中正确的是（ ）A.如果额定功率相同，额定电流较大的用电器电阻较大B.如果额定功率相同，额定电流较大的用电器电阻较小C.如果额定电压相同，额定功率较大的用电器电阻较大D.如果额定电压相同，额定功率较大的用电器电阻较小2.两个电阻分别标有“1 A ，4 W ”和“2 A ，1 W ”字样，则它们的电阻之比是( ) A.2∶1 B.16∶1 C.4∶ 1 D.1∶163.对于连入电路的不同灯泡而言，亮度大的灯泡是（ ）A.通过的电流大的灯泡B.两端电压大的灯泡C.电阻值大的灯泡D.消耗电功率大的灯泡4.标有“220 V ，25 W ”的甲灯与标有“24 V ，25 W ”的乙灯相比，下列说法中正确的是（ ） A.甲灯比乙灯亮B.两灯均正常地发光时，亮度一定相同C.甲灯电阻比乙灯大D.甲灯的额定电流一定小于乙灯的额定电流 5.用某种金属制成粗细均匀的导线，通以一定大小的恒定电流，过一段时间后，导线升高的温度（ ）A.跟导线的长度成正比B.跟导线的长度成反比C.跟导线的横截面积成正比D.跟导线的横截面积的平方成反比6.有一台电风扇的铭牌上标有“220 V ，50 W ”的字样，其线圈的直流电阻为，如果把它接入220 V 的电路中，则下列求电风扇每分钟产生的热量的四种解法中，正确的是（ ） D.7.26×7.如图1-6-1所示，电路两端的电压保持不变，电阻、、消耗的电功率一样大，则电阻之比∶∶是（ ）图1-6-1A.1∶1∶1B.4∶1∶1C.1∶4∶4D.1∶2∶2图1-6-28.、两电阻串联后接入电源，改变电源的电压，测得电阻、的伏安特性曲线如图1-6-2所示，则电阻、和功率、的关系是( ) A B. C.D.9.甲、乙两根同种材料制成的熔丝，甲的直径=0.5 mm ，熔断电流为A ；乙的直径=mm ，熔断电流为A ，取两根等长的用上述材料制成的甲、乙熔丝并联起来，则该并联电路允许通过的最大电流为（ ） A.11 A B.10 A C.9.5 A D.8.5 A10.下面列出了不同品牌的电视机、电风扇、空调和电冰箱铭牌上的主要项目，试判断. 正常工作时，其中功率最大的是（ ）二、填空题（本题共8分.请将正确的答案填到横线上）11.16 W 电子式节能灯的亮度相当于60 W 的白炽灯.如果把家中两盏60 W 白炽灯换用两盏16 W 电子式节能灯，按每天使用3小时，每月30天计算，每月比原来节电 kW ·h. 三、计算题（本题共6小题，共52分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位） 12. （8分）一只规格为“220 V ，2 000 W ”的电炉，求电炉在正常工作时的电阻.若电网电压为200 V ，求电炉的实际功率.在200 V 电压下，如果平均每天使用电炉2 h ，求此电炉一个月要消耗多少度电？13. （8分）两用电器和上分别标有“110 V ，12.1 Ω”和“110 V ，6.05 Ω”.现将、串联接在电压为220 V 的电源两端，电源内阻不计，且和均为纯电阻元件.试计算用电器和的实际功率，说明哪一个可能被烧毁.14. （8分）一台电风扇的额定功率是44 W，内电阻为Ω，接在220 V的电压下正常运转.求（1）电风扇正常运转时，通过它的电流多大？这台电风扇电动机的效率是多少？（2）若接上电源后，电风扇因故不能转动，这时通过它的电流多大？电风扇实际消耗的电功率多大？此时会发生什么问题？15. （8分）如图1-6-3所示，两个灯泡（220 V，100 W）和（220 V，25 W）串联后接在电路段.为使两灯泡安全使用，电路所加的电压最大为多少？电路段允许消耗的最大功率为多少？图1-6-316. （10分）如图1-6-4两只灯泡和分别标有“110 V，60 W”“110 V，100 W”字样，为了把它们接在220 V电路上都能正常发光，并要电路中消耗的功率最小，应采用哪种接法?图1-6-417. （10分）某房间的入户电线，如图1-6-4所示，现有工作电压为220 V的电器如下：100 W的灯泡6只，200 W的电视机1台，1 000 W 的电冰箱1台，1 500 W的洗衣机1台，700 W 的微波炉1台，1 000 W 的暖风机1台，还有三只额定电流均为8 A的保险盒.如何将上述电器全部合理地接入电路？要求画出接线图，电器用后面指定的符号表示，例如功率为100W 的灯泡用表示，功率为200 W的电视机用电视机表示，保险盒用表示..图中是火线，是零线第六节电流的热效应得分：一、选择题二、填空题11．三、计算题12．13.14.15.16.17.第六节电流的热效应参考答案一、选择题1.BD 解析：由可知，如果额定功率相同，则额定电流较大的用电器电阻较小.由公式可知，如果额定电压相同，则额定功率较大的用电器电阻较小.2.B 解析：由公式，得则Ω=4Ω，Ω=Ω则.3.D4.B CD 解析：比较两灯泡的亮暗，要看功率大小.因为两灯功率一样，所以正常发光时亮度一定相同.故A错，B对，计算比较后看出C、D两项也对.5.D 解析：利用电流通过电阻产生的电热使导线的温度升高，由能量守恒建立关系式求解.金属导线的电阻为，通电后产生的电热为.设金属导体升高的温度Δ，由热学知识可知导体需要的热量为.电流产生的全部热量均被导线所吸收，即：.Δ，故正确选项为D.6.C7.C8.BD 解析：由伏安特性曲线可知两电阻；由于、两电阻串联，通过、的电流相等，根据可知＜，故选B、D.9.D 解析：.当的电流为3A时，的电流为3×16A=48A，不行；当的电流为8 A时，的电流为 A=0.5 A.干路总电流为8 A+0.5 A=8.5 A.10. D 解析：显然正常工作时电视机功率为85 W，电冰箱的功率为70 W，电风扇的功率为65 W，空调的功率为 1 364 W.因此功率最大的是空调机，选D.二、填空题11.7.92 解析：2×(60-16)×3×30× kW·h7.92 kW·h三、计算题12.24.2 Ω 1 653 W 99度解析：设电炉电阻为，由得在200 V的电压下，一个月好用电能（按30天计算）2×30×1.653 kW·h99.18 kW·h≈99度.13.可能被烧毁14.(1) A (2) A W 电动机将被烧坏解析：（1）依题意得，电风扇电阻Ω=1 100 Ω，则电风扇正常运转时电流0.2 A.因电风扇是非纯电阻电器，根据能量守恒定律得电动机每秒中转化的机械能：J.电风扇效率99.8%.(2)当电风扇不转动时，电路相当于纯电阻电路，由欧姆定律得A110 A，电路实际消耗的电功率 W=24 200 W；由于电风扇实际消耗的电功率远大于其额定功率，且电能全部转化为热能，电动机将被烧坏.15.275 V 31.25 W 解析：在分析用电器串联使用时，从安全角度考虑，要抓住哪一个用电器先达到额定值，尚未达到额定值的用电器一定不会烧坏，求解时宜用比例法计算.由，得.16.甲图解析：方法一：由知，＞，因灯泡额定电压均为110 V，则：对甲图，有，；对乙图，有，＜2.由知，甲电路消耗功率最小，应选甲图接法.这是一道要求电路消耗功率最小的问题，当给电路加的电压一定时，电路总电阻越大，电路中的电流就越小，电路消耗的总功率（）就越小.方法二：对甲图，由于，所以电路消耗的总功率200 W；对乙图，由于，所以电路消耗的总功率2×（）=2×（60+100） W=320 W，应选甲图接法.17.解析：（电路图如图1-6-5所示）由于220 V，8 A，则由得每个支路最大负载功率220×8 W=1 760 W，因此可设计出第一个支路为电冰箱与微波炉并联，额定功率为1 000 W+700 W=1 700 W＜，第二个支路为洗衣机和电视机并联，额定功率为1 500 W+200 W=1 700 W＜，第三个支路为暖风机与六个灯泡并联，额定功率为1 000 W+100 W×6=1 600 W＜.图1-6-5点评：用电器的分布力求使每一支路均衡，有利于安全用电和用电设备正常工作.。

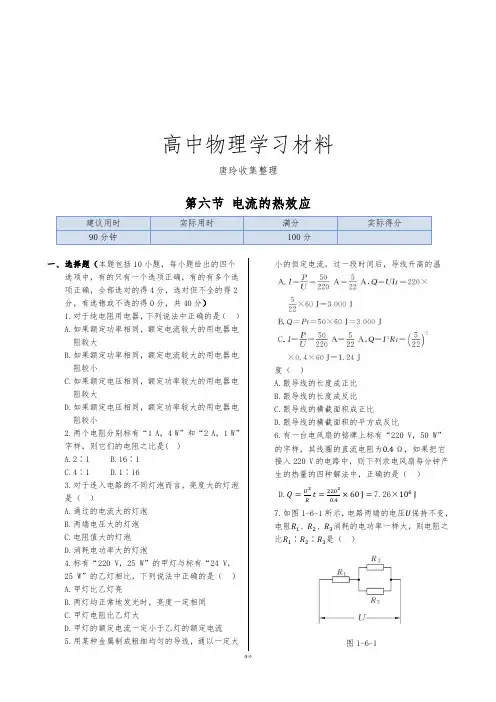

高中物理学习材料唐玲收集整理第六节电流的热效应建议用时实际用时满分实际得分90分钟100分一、选择题（本题包括10小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共40分）1.对于纯电阻用电器，下列说法中正确的是（）A.如果额定功率相同，额定电流较大的用电器电阻较大B.如果额定功率相同，额定电流较大的用电器电阻较小C.如果额定电压相同，额定功率较大的用电器电阻较大D.如果额定电压相同，额定功率较大的用电器电阻较小2.两个电阻分别标有“1 A，4 W”和“2 A，1 W”字样，则它们的电阻之比是( )A.2∶1B.16∶1C.4∶1D.1∶163.对于连入电路的不同灯泡而言，亮度大的灯泡是（）A.通过的电流大的灯泡B.两端电压大的灯泡C.电阻值大的灯泡D.消耗电功率大的灯泡4.标有“220 V，25 W”的甲灯与标有“24 V，25 W”的乙灯相比，下列说法中正确的是（）A.甲灯比乙灯亮B.两灯均正常地发光时，亮度一定相同C.甲灯电阻比乙灯大D.甲灯的额定电流一定小于乙灯的额定电流5.用某种金属制成粗细均匀的导线，通以一定大小的恒定电流，过一段时间后，导线升高的温度（）A.跟导线的长度成正比B.跟导线的长度成反比C.跟导线的横截面积成正比D.跟导线的横截面积的平方成反比6.有一台电风扇的铭牌上标有“220 V，50 W”的字样，其线圈的直流电阻为Ω，如果把它接入220 V的电路中，则下列求电风扇每分钟产生的热量的四种解法中，正确的是（）D.7.26×7.如图1-6-1所示，电路两端的电压保持不变，电阻、、消耗的电功率一样大，则电阻之比∶∶是（）图1-6-1A.1∶1∶1B.4∶1∶1C.1∶4∶4D.1∶2∶2图1-6-28.、两电阻串联后接入电源，改变电源的电压，测得电阻、的伏安特性曲线如图1-6-2所示，则电阻、和功率、的关系是( )A＞ B.＜C.＞D.＜9.甲、乙两根同种材料制成的熔丝，甲的直径=0.5 mm，熔断电流为A；乙的直径=mm，熔断电流为A，取两根等长的用上述材料制成的甲、乙熔丝并联起来，则该并联电路允许通过的最大电流为（）A.11 AB.10 AC.9.5 AD.8.5 A10.下面列出了不同品牌的电视机、电风扇、空调和电冰箱铭牌上的主要项目，试判断.正常工作时，其中功率最大的是（）二、填空题（本题共8分.请将正确的答案填到横线上）11.16 W电子式节能灯的亮度相当于60 W的白炽灯.如果把家中两盏60 W白炽灯换用两盏16 W电子式节能灯，按每天使用3小时，每月30天计算，每月比原来节电kW·h.三、计算题（本题共6小题，共52分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）12. （8分）一只规格为“220 V，2 000 W”的电炉，求电炉在正常工作时的电阻.若电网电压为200 V，求电炉的实际功率.在200 V电压下，如果平均每天使用电炉2 h，求此电炉一个月要消耗多少度电？13. （8分）两用电器和上分别标有“110 V，12.1 Ω”和“110 V，6.05 Ω”.现将、串联接在电压为220 V的电源两端，电源内阻不计，且和均为纯电阻元件.试计算用电器和的实际功率，说明哪一个可能被烧毁.14. （8分）一台电风扇的额定功率是44 W，内电阻为Ω，接在220 V的电压下正常运转.求（1）电风扇正常运转时，通过它的电流多大？这台电风扇电动机的效率是多少？（2）若接上电源后，电风扇因故不能转动，这时通过它的电流多大？电风扇实际消耗的电功率多大？此时会发生什么问题？15. （8分）如图1-6-3所示，两个灯泡（220 V，100 W）和（220 V，25 W）串联后接在电路段.为使两灯泡安全使用，电路所加的电压最大为多少？电路段允许消耗的最大功率为多少？图1-6-316. （10分）如图1-6-4两只灯泡和分别标有“110 V，60 W”“110 V，100 W”字样，为了把它们接在220 V电路上都能正常发光，并要电路中消耗的功率最小，应采用哪种接法?图1-6-417. （10分）某房间的入户电线，如图1-6-4所示，现有工作电压为220 V的电器如下：100 W 的灯泡6只，200 W的电视机1台，1 000 W的电冰箱1台，1 500 W的洗衣机1台，700 W的微波炉1台，1 000 W 的暖风机1台，还有三只额定电流均为8 A的保险盒.如何将上述电器全部合理地接入电路？要求画出接线图，电器用后面指定的符号表示，例如功率为100 W的灯泡用表示，功率为200 W的电视机用电视机表示，保险盒用表示.图中是火线，是零线.图1-6-4第六节电流的热效应得分：一、选择题题号 1 2 3 4 5 6 7 8 9 10 答案二、填空题11．三、计算题12．13.14.15.16.17.第六节电流的热效应参考答案一、选择题1.BD 解析：由＝可知，如果额定功率相同，则额定电流较大的用电器电阻较小.由公式＝可知，如果额定电压相同，则额定功率较大的用电器电阻较小.2.B 解析：由公式，得则Ω=4Ω，Ω=Ω则.3.D4.BCD 解析：比较两灯泡的亮暗，要看功率大小.因为两灯功率一样，所以正常发光时亮度一定相同.故A错，B对，计算比较后看出C、D两项也对.5.D 解析：利用电流通过电阻产生的电热使导线的温度升高，由能量守恒建立关系式求解.金属导线的电阻为，通电后产生的电热为.设金属导体升高的温度Δ，由热学知识可知导体需要的热量为′Δ′Δ.电流产生的全部热量均被导线所吸收，即：′Δ.Δ′，故正确选项为D.6.C7.C8.BD 解析：由伏安特性曲线可知两电阻＜；由于、两电阻串联，通过、的电流相等，根据可知＜，故选B、D.9.D 解析：.当的电流为3A时，的电流为3×16A=48A，不行；当的电流为8 A时，的电流为 A=0.5 A.干路总电流为8 A+0.5 A=8.5 A.10. D 解析：显然正常工作时电视机功率为85 W，电冰箱的功率为70 W，电风扇的功率为65 W，空调的功率为 1 364 W.因此功率最大的是空调机，选D.二、填空题11.7.92 解析：（）2×(60-16)×3×30× kW·h7.92 kW·h三、计算题12.24.2 Ω 1 653 W 99度解析：设电炉电阻为，由得在200 V的电压下，一个月好用电能（按30天计算）2×30×1.653 kW·h99.18 kW·h≈99度.13.可能被烧毁14.(1) A (2) A W 电动机将被烧坏解析：（1）依题意得，电风扇电阻Ω=1 100 Ω，则电风扇正常运转时电流0.2 A.因电风扇是非纯电阻电器，根据能量守恒定律得电动机每秒中转化的机械能：J.电风扇效率99.8%.(2)当电风扇不转动时，电路相当于纯电阻电路，由欧姆定律得A110 A，电路实际消耗的电功率 W=24 200 W；由于电风扇实际消耗的电功率远大于其额定功率，且电能全部转化为热能，电动机将被烧坏.15.275 V 31.25 W 解析：在分析用电器串联使用时，从安全角度考虑，要抓住哪一个用电器先达到额定值，尚未达到额定值的用电器一定不会烧坏，求解时宜用比例法计算.由，得.16.甲图解析：方法一：由知，＞，因灯泡额定电压均为110 V，则：对甲图，有并，总并；对乙图，有，＜，总＜2.由知，甲电路消耗功率最小，应选甲图接法.这是一道要求电路消耗功率最小的问题，当给电路加的电压一定时，电路总电阻越大，电路中的电流就越小，电路消耗的总功率（）就越小.方法二：对甲图，由于并，所以电路消耗的总功率总200 W；对乙图，由于，所以电路消耗的总功率总2×（）=2×（60+100） W=320 W，应选甲图接法.17.解析：（电路图如图1-6-5所示）由于220 V，8 A，则由得每个支路最大负载功率220×8 W=1 760 W，因此可设计出第一个支路为电冰箱与微波炉并联，额定功率为1 000W+700 W=1 700 W＜，第二个支路为洗衣机和电视机并联，额定功率为1 500 W+200 W=1 700 W＜，第三个支路为暖风机与六个灯泡并联，额定功率为1 000 W+100 W×6=1 600 W＜.图1-6-5点评：用电器的分布力求使每一支路均衡，有利于安全用电和用电设备正常工作.。

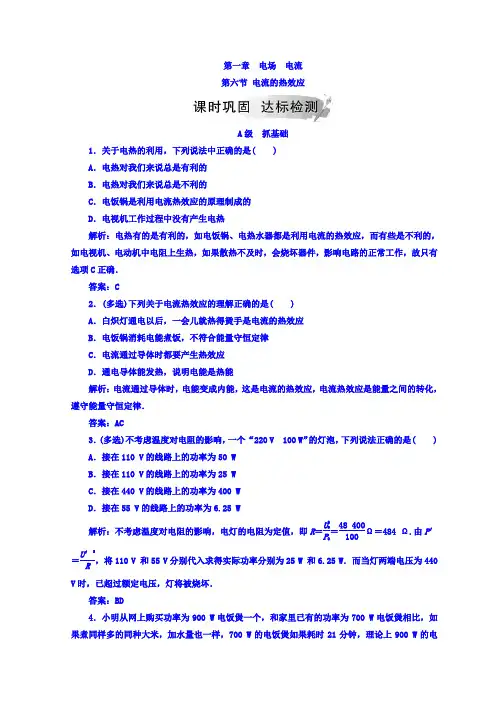

第一章电场电流第六节电流的热效应A级抓基础1．关于电热的利用，下列说法中正确的是( )A．电热对我们来说总是有利的B．电热对我们来说总是不利的C．电饭锅是利用电流热效应的原理制成的D．电视机工作过程中没有产生电热解析：电热有的是有利的，如电饭锅、电热水器都是利用电流的热效应，而有些是不利的，如电视机、电动机中电阻上生热，如果散热不及时，会烧坏器件，影响电路的正常工作，故只有选项C正确．答案：C2．(多选)下列关于电流热效应的理解正确的是( )A．白炽灯通电以后，一会儿就热得烫手是电流的热效应B．电饭锅消耗电能煮饭，不符合能量守恒定律C．电流通过导体时都要产生热效应D．通电导体能发热，说明电能是热能解析：电流通过导体时，电能变成内能，这是电流的热效应，电流热效应是能量之间的转化，遵守能量守恒定律．答案：AC3．(多选)不考虑温度对电阻的影响，一个“220 V 100 W”的灯泡，下列说法正确的是( ) A．接在110 V的线路上的功率为50 WB．接在110 V的线路上的功率为25 WC．接在440 V的线路上的功率为400 WD．接在55 V的线路上的功率为6.25 W解析：不考虑温度对电阻的影响，电灯的电阻为定值，即R＝U20P0＝48 400100Ω＝484 Ω.由P′＝U′2R，将110 V 和55 V分别代入求得实际功率分别为25 W 和6.25 W．而当灯两端电压为440V时，已超过额定电压，灯将被烧坏．答案：BD4．小明从网上购买功率为900 W电饭煲一个，和家里已有的功率为700 W电饭煲相比，如果煮同样多的同种大米，加水量也一样，700 W的电饭煲如果耗时21分钟，理论上900 W的电饭煲只要耗时约( )A．27分钟B．19分钟C．18分钟D．16分钟解析：做饭依靠电饭煲的电阻丝发热，根据公式W＝Pt可以得出D正确．答案：D5．在验证焦耳定律的实验中，为了比较电流通过两根不同的电阻丝产生的热量跟电阻的关系，实验时应同时保持相同的物理量是( )A．通过它们的电流和加在它们两端的电压B．通过它们的电流和它们的电阻C．通过它们的电流和通电时间D．通过它们的电流、加在它们两端的电压和通电时间解析：由焦耳定律Q＝I2Rt知，要想验证Q与R间的关系，则应注意保持I与t不变，故选C.答案：C6．甲、乙两只完全相同的电炉分别接入两个电路中，工作时甲的电流是乙的2倍，下列说法正确的是( )A．甲的热功率是乙的2倍B．甲的热功率是乙的4倍C．若乙通电时间是甲的2倍，则它们产生的热量相同D．因为甲、乙完全相同，所以功率也相同解析：根据题意知，甲、乙两只电炉的电阻相同，甲的电流是乙的2倍，由P＝I2R得：甲的电功率是乙的4倍．故只有B正确．答案：B7．对于连入电路的不同灯泡而言，亮度最大的灯泡是( )A．通过电流大的灯泡B．两端电压大的灯泡C．电阻值大的灯泡D．消耗电功率大的灯泡解析：灯泡的亮度由消耗的实际电功率决定，消耗的实际功率越大，灯泡越亮，D项正确；对公式P＝UI＝I2R而言，只知道一个量的大小无法确定P的大小，故A、B、C均错误．答案：DB级提能力8．一白炽灯泡的额定功率与额定电压分别为36 W与36 V．若把此灯泡接到输出电压为18 V 的电源两端，则灯泡消耗的电功率( )A ．等于36 WB ．小于36 W ，大于9 WC ．等于9 WD ．小于9 W解析：白炽灯在正常工作时的电阻为R ，由P ＝U 2R得R ＝36 Ω，当接入18 V 电压时，假设灯泡的电阻也为36 Ω，则它消耗的功率为P ＝U 2R ＝18236W ＝9 W ，但是当灯泡两端接入18 V 电压时，它的发热功率小，灯丝的温度较正常工作时温度低，其电阻率小，所以其电阻要小于36 Ω，其实际功率要大于9 W ，故B 项正确．答案：B9．一台电动机的电阻为0.5 Ω，正常工作时通过它的电流为20 A ，在10 s 内转化的机械能为4.2×104J ，求：在这10 s 内电流做了多少功？电动机产生的热量为多少？解析：先计算电热，Q ＝I 2Rt ＝2.0×103 J ，再根据W ＝Q ＋E 机，故W ＝2.0×103 J ＋4.2×104 J ＝4.4×104 J.答案：4.4×104 J 2.0×103 J精美句子1、善思则能“从无字句处读书”。

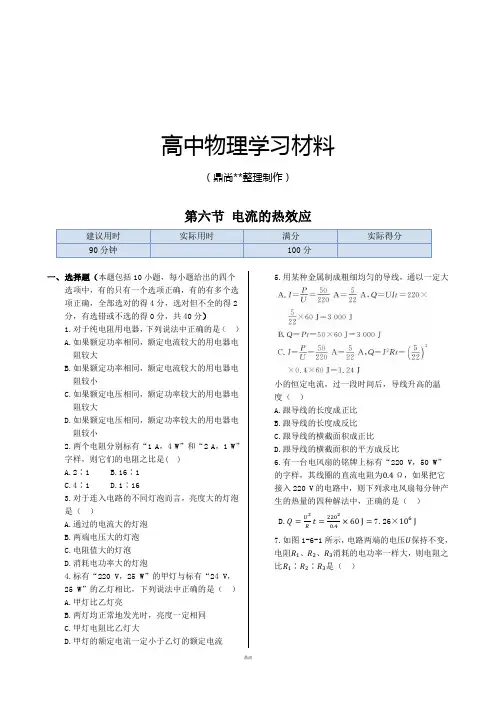

高中物理学习材料（鼎尚**整理制作）第六节电流的热效应建议用时实际用时满分实际得分90分钟100分一、选择题（本题包括10小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共40分）1.对于纯电阻用电器，下列说法中正确的是（）A.如果额定功率相同，额定电流较大的用电器电阻较大B.如果额定功率相同，额定电流较大的用电器电阻较小C.如果额定电压相同，额定功率较大的用电器电阻较大D.如果额定电压相同，额定功率较大的用电器电阻较小2.两个电阻分别标有“1 A，4 W”和“2 A，1 W”字样，则它们的电阻之比是( )A.2∶1B.16∶1C.4∶1D.1∶163.对于连入电路的不同灯泡而言，亮度大的灯泡是（）A.通过的电流大的灯泡B.两端电压大的灯泡C.电阻值大的灯泡D.消耗电功率大的灯泡4.标有“220 V，25 W”的甲灯与标有“24 V，25 W”的乙灯相比，下列说法中正确的是（）A.甲灯比乙灯亮B.两灯均正常地发光时，亮度一定相同C.甲灯电阻比乙灯大D.甲灯的额定电流一定小于乙灯的额定电流5.用某种金属制成粗细均匀的导线，通以一定大小的恒定电流，过一段时间后，导线升高的温度（）A.跟导线的长度成正比B.跟导线的长度成反比C.跟导线的横截面积成正比D.跟导线的横截面积的平方成反比6.有一台电风扇的铭牌上标有“220 V，50 W”的字样，其线圈的直流电阻为0.4 Ω，如果把它接入220 V的电路中，则下列求电风扇每分钟产生的热量的四种解法中，正确的是（）D.Q=U2Rt=22020.4×60 J= 7.26×106 J7.如图1-6-1所示，电路两端的电压U保持不变，电阻R1、R2、R3消耗的电功率一样大，则电阻之比R1∶R2∶R3是（）图1-6-1A.1∶1∶1B.4∶1∶1C.1∶4∶4D.1∶2∶2图1-6-28.A、B两电阻串联后接入电源，改变电源的电压，测得电阻A、B的伏安特性曲线如图1-6-2所示，则电阻R A、R B和功率P A、P B的关系是( )A.R A＞R BB.R A＜R BC.P A＞P BD.P A＜P B9.甲、乙两根同种材料制成的熔丝，甲的直径d1=0.5 mm，熔断电流为3 A；乙的直径d2=2 mm，熔断电流为8 A，取两根等长的用上述材料制成的甲、乙熔丝并联起来，则该并联电路允许通过的最大电流为（）A.11 AB.10 AC.9.5 AD.8.5 A10.下面列出了不同品牌的电视机、电风扇、空调和电冰箱铭牌上的主要项目，试判断.正常工作时，其中功率最大的是（）二、填空题（本题共8分.请将正确的答案填到横线上）11.16 W电子式节能灯的亮度相当于60 W的白炽灯.如果把家中两盏60 W白炽灯换用两盏16 W电子式节能灯，按每天使用3小时，每月30天计算，每月比原来节电kW·h.三、计算题（本题共6小题，共52分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）12. （8分）一只规格为“220 V，2 000 W”的电炉，求电炉在正常工作时的电阻.若电网电压为200 V，求电炉的实际功率.在200 V电压下，如果平均每天使用电炉2 h，求此电炉一个月要消耗多少度电？13. （8分）两用电器A和B上分别标有“110 V，12.1 Ω”和“110 V，6.05 Ω”.现将A、B串联接在电压为220 V的电源两端，电源内阻不计，且A和B均为纯电阻元件.试计算用电器A和B的实际功率，说明哪一个可能被烧毁.14. （8分）一台电风扇的额定功率是44 W，内电阻为2 Ω，接在220 V的电压下正常运转.求（1）电风扇正常运转时，通过它的电流多大？这台电风扇电动机的效率是多少？（2）若接上电源后，电风扇因故不能转动，这时通过它的电流多大？电风扇实际消耗的电功率多大？此时会发生什么问题？15. （8分）如图1-6-3所示，两个灯泡A（220 V，100 W）和B（220 V，25 W）串联后接在电路PQ 段.为使两灯泡安全使用，电路PQ所加的电压最大为多少？电路PQ段允许消耗的最大功率为多少？图1-6-316. （10分）如图1-6-4两只灯泡A和B分别标有“110 V，60 W”“110 V，100 W”字样，为了把它们接在220 V电路上都能正常发光，并要电路中消耗的功率最小，应采用哪种接法?图1-6-4 图1-6-417. （10分）某房间的入户电线，如图1-6-4所示，现有工作电压为220 V的电器如下：100 W的灯泡6只，200 W的电视机1台，1 000 W的电冰箱1台，1 500 W的洗衣机1台，700 W的微波炉1台，1 000 W 的暖风机1台，还有三只额定电流均为8 A的保险盒.如何将上述电器全部合理地接入电路？要求画出接线图，电器用后面指定的符号表示，例如功率为100 W 的灯泡用表示，功率为200 W 的电视机用电视机表示，保险盒用表示.图中A是火线，B是零线.第六节电流的热效应得分：一、选择题二、填空题11．三、计算题12．13.14.15.16.17.第六节电流的热效应参考答案一、选择题1.BD 解析：由P＝I2R可知，如果额定功率相同，则额定电流较大的用电器电阻较小.由公式P＝U2/R可知，如果额定电压相同，则额定功率较大的用电器电阻较小.2.B 解析：由公式P=I2R，得R=PI2则R1=412Ω=4Ω，R2=122Ω=14Ω则R1R2=161.3.D4.BCD 解析：比较两灯泡的亮暗，要看功率大小.因为两灯功率一样，所以正常发光时亮度一定相同.故A错，B对，计算比较后看出C、D两项也对.5.D 解析：利用电流通过电阻产生的电热使导线的温度升高，由能量守恒建立关系式求解.金属导线的电阻为R=ρl/S，通电后产生的电热为Q=I2ρlt/S.设金属导体升高的温度ΔT，由热学知识可知导体需要的热量为Q′=cmΔT=cρ′lSΔT.电流产生的全部热量均被导线所吸收，即：I2ρlt/S=cρ′lSΔT.ΔT=I2ρt/cρ′S2，故正确选项为D.6.C7.C8.BD 解析：由伏安特性曲线可知两电阻R A＜R B；由于A、B两电阻串联，通过A、B的电流相等，根据P=I2R可知P A＜P B，故选B、D.9.D 解析：R1/R2=d22/d12=16.当R1的电流为3A时，R2的电流为3×16A=48A，不行；当R2的电流为8 A时，R1的电流为8/16 A=0.5 A.干路总电流为8 A+0.5 A=8.5 A.10. D 解析：显然正常工作时电视机功率为85 W，电冰箱的功率为70 W，电风扇的功率为65 W，空调的功率为P=UI=1 364 W.因此功率最大的是空调机，选D.二、填空题11.7.92 解析：W=2（P2−P1）t=2×(60-16)×3×30×10−3 kW·h=7.92 kW·h三、计算题12.24.2 Ω 1 653 W 99度解析：设电炉电阻为R，由P=U2/R得在200 V的电压下，一个月好用电能（按30天计算）W=Pt=2×30×1.653 kW·h=99.18 kW·h≈99度.13.A可能被烧毁14.(1)0.2 A 99.8% (2) 110 A 24 200 W 电动机将被烧坏解析：（1）依题意得，电风扇电阻R=U 2P =220244Ω=1 100 Ω，则电风扇正常运转时电流 I=UR=2201 100A=0.2 A.因电风扇是非纯电阻电器，根据能量守恒定律得电动机每秒中转化的机械能：E=Pt−I2Rt=44×1 J−0.22×2×1 J=43.92 J.电风扇效率η=ERt =43.9244×1=99.8%.(2)当电风扇不转动时，电路相当于纯电阻电路，由欧姆定律得I=U/R=2202A=110 A，电路实际消耗的电功率P=U 2R =22022W=24 200 W；由于电风扇实际消耗的电功率远大于其额定功率，且电能全部转化为热能，电动机将被烧坏.15.275 V 31.25 W 解析：在分析用电器串联使用时，从安全角度考虑，要抓住哪一个用电器先达到额定值，尚未达到额定值的用电器一定不会烧坏，求解时宜用比例法计算.由P=U 2R ，得R=U2P.16.甲图解析：方法一：由R=U2/P知，R A＞R B，因灯泡额定电压均为110 V，则：对甲图，有R B=R并，R 总=R B+R并=2R B；对乙图，有R=R AB，R AB＜R B，R总=R+R AB=2R AB＜2R B.由P=IU=U2R知，甲电路消耗功率最小，应选甲图接法.这是一道要求电路消耗功率最小的问题，当给电路加的电压一定时，电路总电阻越大，电路中的电流就越小，电路消耗的总功率（P=IU）就越小.方法二：对甲图，由于R B=R并，所以电路消耗的总功率P总=2P B=200 W；对乙图，由于R AB=R，所以电路消耗的总功率P总=2×（P A+P B）=2×（60+100） W=320 W，应选甲图接法.17.解析：（电路图如图1-6-5所示）由于U=220 V，I max=8 A，则由P=IU得每个支路最大负载功率P max=I max U=220×8 W=1 760 W，因此可设计出第一个支路为电冰箱与微波炉并联，额定功率为1 000W+700 W=1 700 W＜P max，第二个支路为洗衣机和电视机并联，额定功率为1 500 W+200 W=1 700 W＜P max，第三个支路为暖风机与六个灯泡并联，额定功率为1 000 W+100 W×6=1 600 W＜P max.图1-6-5点评：用电器的分布力求使每一支路均衡，有利于安全用电和用电设备正常工作.。

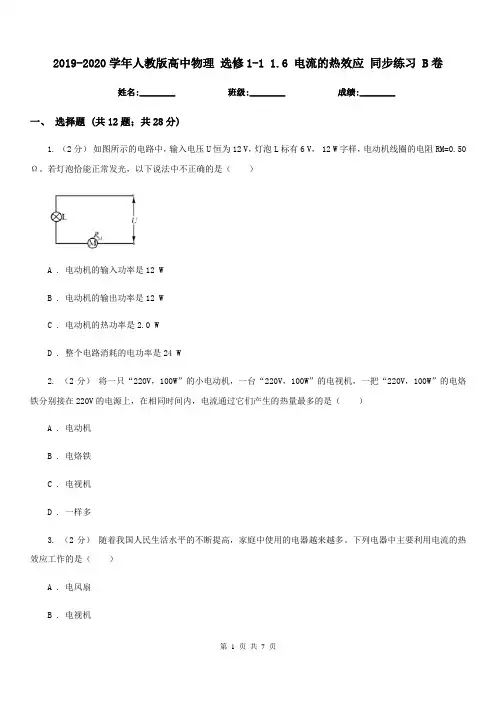

2019-2020学年人教版高中物理选修1-1 1.6 电流的热效应同步练习 B卷姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共28分)1. （2分）如图所示的电路中，输入电压U恒为12 V，灯泡L标有6 V， 12 W字样，电动机线圈的电阻RM=0.50 Ω。

若灯泡恰能正常发光，以下说法中不正确的是（）A . 电动机的输入功率是12 WB . 电动机的输出功率是12 WC . 电动机的热功率是2.0 WD . 整个电路消耗的电功率是24 W2. （2分）将一只“220V，100W”的小电动机，一台“220V，100W”的电视机，一把“220V，100W”的电烙铁分别接在220V的电源上，在相同时间内，电流通过它们产生的热量最多的是（）A . 电动机B . 电烙铁C . 电视机D . 一样多3. （2分）随着我国人民生活水平的不断提高，家庭中使用的电器越来越多。

下列电器中主要利用电流的热效应工作的是（）A . 电风扇B . 电视机C . 洗衣机D . 电饭煲4. （2分）一台电动机的线圈电阻与一只电炉的电阻相同，都通过相同的电流，在相同的时间内，下列说法错误的是（）A . 电炉放热和电动机放热相等B . 电炉两端电压小于电动机两端电压C . 电炉两端电压等于电动机两端电压D . 电动机消耗的电功率大于电炉的电功率5. （2分） (2017高二上·嘉兴期中) 第三届世界互联网大会将于2016年11月16日至18日在桐乡乌镇举办．为迎接大会的召开，桐乡市对乌镇部分道路亮化工程进行了改造，如图所示是乌镇某村使用的太阳能路灯的电池板铭牌，但由于某种原因，该电池板的工作电流没标上去，则它的数值大约为（）A . 4.65AB . 5.67 AC . 5.85AD . 6.67A6. （2分） (2016高二上·南城期中) 三个相同的灯泡A、B、C连成如图所示的电路，当变阻器的滑动触头P 向上移动时（）A . A灯与B灯亮度相同B . A灯变亮，B灯和C灯都变暗C . 电源的总电功率减小D . A灯变亮，B灯变暗，C灯变亮7. （2分）小明家购买了一台电饭锅，在使用时闻到橡胶的含糊味，用电摸其电源线发现很热，而其它电器仍正常工作，请你用所学的物理知识帮小明分析一下，发生这一现象的原因是（）A . 电压太高B . 电源线太粗C . 电源线太细D . 电源线太短8. （3分） (2019高二上·邢台月考) 如图所示为小型交流发电机的示意图，线圈绕垂直于磁场方向的水平轴OO’沿逆时针方向以角速度匀速转动。

高中人教版物理选修1-1第一章第六节电流的热效应同步测试一、单选题（共10题；共20分）1.把标有“220V 40W”、“220V 100W”的两个灯泡并联后接在电压为220V的电路中（）A. 40 W的灯较亮B. 100W的灯较亮C. 两灯泡一样亮D. 灯泡电阻未知，无法判断2.把六个相同的小灯泡接成如图甲、乙所示的电路，调节变阻器使小灯泡正常发光，甲、乙两电路所消耗的功率分别用P甲和P乙表示，则下列结论中正确的是( )A. P甲＝P乙B. P甲＝3P乙C. P乙＝3P甲D. P乙>3P甲3.如图所示，电源电动势E=3V，小灯泡L标有“2V、0.4W”，开关S接l，当变阻器调到R=4Ω时，小灯泡L 正常发光；现将开关S接2，小灯泡L和电动机M均正常工作．则（）A. 电动机的内阻为4ΩB. 电动机正常工作电压为1VC. 电源内阻为1ΩD. 电源总功率0.4W4.三个阻值相同的电阻R，额定功率均为10W．接入如图电路，改变电压U，使各电阻实际功率均不超过额定功率，则三电阻最大总功率为（）A. 30WB. 20WC. 15WD. 10W5.如图所示电路中，L1和L2均为“220V、100W”的灯泡，L3为“220V、40W”的灯泡．现在A、B两端接上电源，则它们实际消耗电功率大小的顺序是（）A. P1＞P3＞P2B. P2＞P3＞P1C. P1＞P2＞P3D. P3＞P2＞P16.以恒力推物体使它在粗糙水平面上移动一段距离，力所做的功为，平均功率为，在末位置瞬时功率为；以相同的恒力推该物体使它在光滑水平面移动相同的距离，力所做的功为，平均功率为，在末位置的瞬时功率为，则下列结论中正确的是（）A. B. C. D.7.在如图所示的电路中，灯泡L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，（电压表和电流表均视为理想）下列结论正确的是（）A. 灯泡L变亮B. 电源的输出功率变小C. 电流表读数变大D. 电容器C上电荷量减小8.将标有“110V，40W”小灯泡L1和“110V、100W”的小灯泡L2与一只滑动变阻器（0﹣30Ω）组合接在220V 的电压上，若让两个灯泡都能正常发光，则最省电的一种接法是（）A. B. C. D.9.如图所示的U﹣I图象中，直线Ⅰ为某电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R的U﹣I 图线，用该电源直接与电阻R连接成闭合电路，由图象可知（）A. 电源电动势为3.0 V，内阻为0.5ΩB. R的阻值为1ΩC. R消耗的功率1.5 WD. 电源消耗的总功率为2.5 W10.如图所示，额定电压为110 V的两盏电灯，额定功率分别为P A＝100 W，P B＝25 W．把它们接到220 V 的电路上，欲使它们都能正常发光且耗电最少，应采用的接法是( )A. B.C. D.二、多选题（共3题；共9分）11.在如图所示的电路中，定值电阻的阻值为10Ω，电动机M的线圈电阻值为2Ω，a、b两端加有44V的恒定电压，理想电压表的示数为24V，下列计算正确的是（）A. 通过电动机的电流为12 AB. 电动机消耗的功率为24 WC. 电动机线圈在1分钟内产生的热量为480 JD. 电动机输出的功率为40 W12.(2015浙江)我国科学家正在研制航母舰载机使用的电磁弹射器。

第六节电流的热效应建议用时实际用时满分实际得分90分钟100分一、选择题（本题包括10小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共40分）1.对于纯电阻用电器，下列说法中正确的是（）A.如果额定功率相同，额定电流较大的用电器电阻较大B.如果额定功率相同，额定电流较大的用电器电阻较小C.如果额定电压相同，额定功率较大的用电器电阻较大D.如果额定电压相同，额定功率较大的用电器电阻较小2.两个电阻分别标有“1 A，4 W”和“2 A，1 W”字样，则它们的电阻之比是( )A.2∶1B.16∶1C.4∶1D.1∶163.对于连入电路的不同灯泡而言，亮度大的灯泡是（）A.通过的电流大的灯泡B.两端电压大的灯泡C.电阻值大的灯泡D.消耗电功率大的灯泡4.标有“220 V，25 W”的甲灯与标有“24V，25 W”的乙灯相比，下列说法中正确的是（）A.甲灯比乙灯亮B.两灯均正常地发光时，亮度一定相同C.甲灯电阻比乙灯大D.甲灯的额定电流一定小于乙灯的额定电流5.用某种金属制成粗细均匀的导线，通以一定大小的恒定电流，过一段时间后，导线升高的温度（）A.跟导线的长度成正比B.跟导线的长度成反比C.跟导线的横截面积成正比D.跟导线的横截面积的平方成反比6.有一台电风扇的铭牌上标有“220 V，50W”的字样，其线圈的直流电阻为，如果把它接入220 V的电路中，则下列求电风扇每分钟产生的热量的四种解法中，正确的是（）D.7.26×7.如图1-6-1所示，电路两端的电压保持不变，电阻、、消耗的电功率一样大，则电阻之比∶∶是（）图1-6-1A.1∶1∶1B.4∶1∶1C.1∶4∶4D.1∶2∶2图1-6-28.、两电阻串联后接入电源，改变电源的电压，测得电阻、的伏安特性曲线如图1-6-2所示，则电阻、和功率、的关系是( )A B.C. D.9.甲、乙两根同种材料制成的熔丝，甲的直径=0.5 ，熔断电流为A；乙的直径，熔断电流为A，取两根等长的用上述材料制成的甲、乙熔丝并联起来，则该并联电路允许通过的最大电流为（）A.11 AB.10 AC.9.5 AD.8.5 A10.下面列出了不同品牌的电视机、电风扇、空调和电冰箱铭牌上的主要项目，试判断.正常工作时，其中功率最大的是（）二、填空题（本题共8分.请将正确的答案填到横线上）11.16 W电子式节能灯的亮度相当于60 W的白炽灯.如果把家中两盏60 W白炽灯换用两盏16 W电子式节能灯，按每天使用3小时，每月30天计算，每月比原来节电·h.三、计算题（本题共6小题，共52分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）12. （8分）一只规格为“220 V，2 000 W”的电炉，求电炉在正常工作时的电阻.若电网电压为200 V，求电炉的实际功率.在200 V电压下，如果平均每天使用电炉2 h，求此电炉一个月要消耗多少度电？13. （8分）两用电器和上分别标有“110 V，12.1 Ω”和“110 V，6.05 Ω”.现将、串联接在电压为220 V的电源两端，电源内阻不计，且和均为纯电阻元件.试计算用电器和的实际功率，说明哪一个可能被烧毁.14. （8分）一台电风扇的额定功率是44 W，内电阻为Ω，接在220 V的电压下正常运转.求（1）电风扇正常运转时，通过它的电流多大？这台电风扇电动机的效率是多少？（2）若接上电源后，电风扇因故不能转动，这时通过它的电流多大？电风扇实际消耗的电功率多大？此时会发生什么问题？15. （8分）如图1-6-3所示，两个灯泡（220 V，100 W）和（220 V，25 W）串联后接在电路段.为使两灯泡安全使用，电路所加的电压最大为多少？电路段允许消耗的最大功率为多少？图1-6-3 16. （10分）如图1-6-4两只灯泡和分别标有“110 V，60 W”“110 V，100 W”字样，为了把它们接在220 V电路上都能正常发光，并要电路中消耗的功率最小，应采用哪种接法?图1-6-417. （10分）某房间的入户电线，如图1-6-4所示，现有工作电压为220 V的电器如下：100 W的灯泡6只，200 W的电视机1台，1 000 W的电冰箱1台，1 500 W的洗衣机1台，700 W的微波炉1台，1 000 W 的暖风机1台，还有三只额定电流均为8 A的保险盒.如何将上述电器全部合理地接入电路？要求画出接线图，电器用后面指定的符号表示，例如功率为100 W 的灯泡用表示，功率为200 W 的电视机用电视机表示，保险.盒用表示.图中是火线，是零线第六节电流的热效应得分：一、选择题题号 1 2 3 4 5 6 7 8 9 10 答案二、填空题11．三、计算题12．13.14.15.16.17.第六节电流的热效应参考答案一、选择题1 解析：由可知，如果额定功率相同，则额定电流较大的用电器电阻较小.由公式可知，如果额定电压相同，则额定功率较大的用电器电阻较小.2 解析：由公式，得则Ω=4Ω，Ω=Ω则.34解析：比较两灯泡的亮暗，要看功率大小.因为两灯功率一样，所以正常发光时亮度一定相同.故A错，B对，计算比较后看出C、D两项也对.5 解析：利用电流通过电阻产生的电热使导线的温度升高，由能量守恒建立关系式求解.金属导线的电阻为，通电后产生的电热为.设金属导体升高的温度Δ，由热学知识可知导体需要的热量为.电流产生的全部热量均被导线所吸收，即：.Δ，故正确选项为D.678 解析：由伏安特性曲线可知两电阻；由于、两电阻串联，通过、的电流相等，根据可知＜，故选B、D.9 解析：.当的电流为3A时，的电流为3×1648A，不行；当的电流为8 A时，的电流为0.5 A.干路总电流为8 0.5 8.5 A.10. D 解析：显然正常工作时电视机功率为85 W，电冰箱的功率为70 W，电风扇的功率为65 W，空调的功率为1 364 W.因此功率最大的是空调机，选D.二、填空题11.7.92 解析：2×(60-16)×3×30×·h7.92 ·h三、计算题12.24.2 Ω 1 653 W 99度解析：设电炉电阻为，由得在200 V的电压下，一个月好用电能（按30天计算）2×30×1.653 ·h99.18 ·h≈99度.13.可能被烧毁14.(1) A (2) A W 电动机将被烧坏解析：（1）依题意得，电风扇电阻Ω=1 100 Ω，则电风扇正常运转时电流0.2 A.因电风扇是非纯电阻电器，根据能量守恒定律得电动机每秒中转化的机械能：J.电风扇效率99.8%.(2)当电风扇不转动时，电路相当于纯电阻电路，由欧姆定律得A110 A，电路实际消耗的电功率 24 200 W；由于电风扇实际消耗的电功率远大于其额定功率，且电能全部转化为热能，电动机将被烧坏.15.275 V 31.25 W 解析：在分析用电器串联使用时，从安全角度考虑，要抓住哪一个用电器先达到额定值，尚未达到额定值的用电器一定不会烧坏，求解时宜用比例法计算.由，得.16.甲图解析：方法一：由知，＞，因灯泡额定电压均为110 V，则：对甲图，有，；对乙图，有，＜2.由知，甲电路消耗功率最小，应选甲图接法.这是一道要求电路消耗功率最小的问题，当给电路加的电压一定时，电路总电阻越大，电路中的电流就越小，电路消耗的总功率（）就越小.方法二：对甲图，由于，所以电路消耗的总功率200 W；对乙图，由于，所以电路消耗的总功率2×（）=2×（60+100） 320 W，应选甲图接法.17.解析：（电路图如图1-6-5所示）由于220 V，8 A，则由得每个支路最大负载功率220×8 1 760 W，因此可设计出第一个支路为电冰箱与微波炉并联，额定功率为1 000 700 1 700 W＜，第二个支路为洗衣机和电视机并联，额定功率为1 500 200 1 700 W＜，第三个支路为暖风机与六个灯泡并联，额定功率为1 000 100 W×6=1 600 W＜.图1-6-5点评：用电器的分布力求使每一支路均衡，有利于安全用电和用电设备正常工作.。
