固体成型加工分类：
旋压：一种非常常见的用于生产圆形对称 部件的加工方法。加工时，将高速旋转的金 属板推近同样告诉旋转的，固定的车床上的 模型，以获得预先设定好的造型。该工艺适 合各种批量形式的生产。
弯曲：一种用于加工任何形式的片状，杆 状以及管状材料的经济型生产工艺。
.
冲压成型：金属片置于阳模与阴模之间经过 压制成型，用于加工中空造型，深度可深可浅。
❖ 车床主要使用的刀具 为各种车刀，也可用 钻头、扩孔钻、绞刀 进行孔加工，用丝锥、 板牙加工内外螺纹表 面。
.
铣床
❖ 铣床可以加工水平面、 垂直面、T形槽、键槽、 燕尾槽、螺纹、螺旋槽、 分齿零件（齿轮、链轮、 棘轮、花键轴）以及成 形面等。此外，铣床还 可以使用锯刀铣片进行 切断工作。
❖ 种类：卧式升降台铣床、

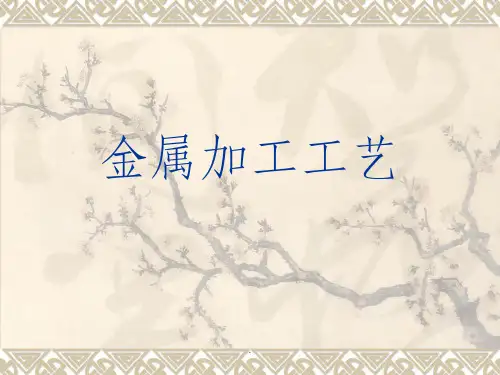

金属加工工艺
.
金属加工工艺
❖第一篇 变形加工 ❖第二篇 切削加工 ❖第三篇 磨削加工 ❖第四篇 焊接 ❖第五篇 热处理 ❖第六篇 表面处理
.
第一篇 变形加工
一、塑性成型 二、固体成型 三、压力加工 四、粉末冶金
.
一、塑性成型加工
塑性(成型)加工是指高温加热下利用模具使金 属在应力下塑性变形 。
.
第二篇 切削加工
.
切削加工
制造尺寸、形状、位置精度要求较 高，表面粗糙度较细的零件，通常采 用切削加工方法。
金属切削机床就是利用刀具对金 属毛坯进行切削加工的设备，通常简 称为机床。
.
分类
❖ 车床 ❖ 铣床 ❖ 钻床 ❖ 镗床 ❖ 电火花线切割加工
.
车床
❖ 车床主要用于加工各 种回转表面（内外圆 柱面、圆锥面、成型 回转面等）以及回转 体的端面。

(2) 非金属夹杂物
作业：
一、问答题
1、可采用哪些措施提高合金的流 动性？
2、缩孔和缩松是怎样形成的？可 采用什么措施防止？
3、什么是顺序凝固原则和同时凝 固原则？
