发电工艺流程

地热发电工艺流程

地热发电是一种利用地下热能进行发电的可再生能源。它是一种环保、高效、稳定可靠的发电形式。下面是地热发电的工艺流程。

第一步是勘探与开发。在选址时需要考虑到地下热能资源的丰富程度、地下岩层的稳定性等因素。开发地热资源的方法主要有两种：能梯度钻探和水文地质勘探。能梯度钻探是通过地下钻探获得地下温度表，进而进行地下资源量的评估。水文地质勘探是通过采样、分析地下水样与地下结构物理特性，评估地下热能资源。

第二步是打井。通过钻机在选定的地点钻井，通常会分为注水井和抽水井。注水井用于循环与地下热能进行热交换，常用的注水方式有直流注水、弯管注水等。抽水井用于抽取经过加热的热水，以产出蒸汽。

第三步是利用热能生产蒸汽。抽取的热水在地热发电厂内被加热，形成高温高压的蒸汽。加热方式主要有直接加热和间接加热两种方式。直接加热就是将热水与动力液体相互混合，通过热交换使热水的热量传递给动力液体，间接加热是将热水与动力液体分离，通过热交换器将热量传递给动力液体。

第四步是蒸汽温降。蒸汽在经过蒸汽涡轮机后会温降，此时的热量已经在发电过程中转化为机械能。蒸汽涡轮机以旋转的方式向发电机传输能量，进而产生电能。

第五步是冷却与处理。发电过程中需要将余热冷却，冷却方式有空气冷却和水冷却。冷却完毕后，蒸汽会重新变为水，通过处理后再次注入地下以继续循环。

第六步是输电与供电。发电后产生的电能通过变压器进行升压，然后通过输电线路输送到电网，以供给家庭、工业和商业的用电需求。

总结来说，地热发电的工艺流程包括勘探与开发、打井、利用热能生产蒸汽、蒸汽温降、冷却与处理以及输电与供电等步骤。这种利用地下热能的发电方式对环境友好，且具有高效、稳定可靠的特点，有着广阔的发展前景。

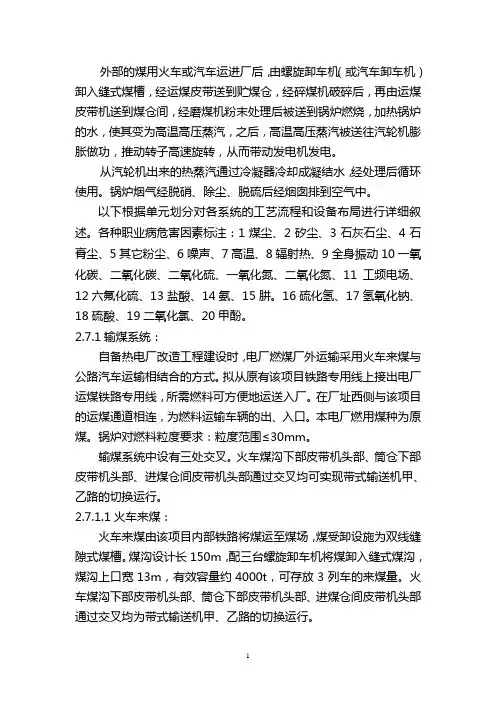

1 外部的煤用火车或汽车运进厂后，由螺旋卸车机（或汽车卸车机）卸入缝式煤槽，经运煤皮带送到贮煤仓，经碎煤机破碎后，再由运煤皮带机送到煤仓间，经磨煤机粉末处理后被送到锅炉燃烧，加热锅炉的水，使其变为高温高压蒸汽，之后，高温高压蒸汽被送往汽轮机膨胀做功，推动转子高速旋转，从而带动发电机发电。

从汽轮机出来的热蒸汽通过冷凝器冷却成凝结水，经处理后循环使用。锅炉烟气经脱硝、除尘、脱硫后经烟囱排到空气中。

以下根据单元划分对各系统的工艺流程和设备布局进行详细叙述。各种职业病危害因素标注：1煤尘、2矽尘、3石灰石尘、4石膏尘、5其它粉尘、6噪声、7高温、8辐射热、9全身振动10一氧化碳、二氧化碳、二氧化硫、一氧化氮、二氧化氮、11工频电场、12六氟化硫、13盐酸、14氨、15肼。16硫化氢、17氢氧化钠、18硫酸、19二氧化氯、20甲酚。

2.7.1输煤系统：

自备热电厂改造工程建设时，电厂燃煤厂外运输采用火车来煤与公路汽车运输相结合的方式。拟从原有该项目铁路专用线上接出电厂运煤铁路专用线，所需燃料可方便地运送入厂。在厂址西侧与该项目的运煤通道相连，为燃料运输车辆的出、入口。本电厂燃用煤种为原煤。锅炉对燃料粒度要求：粒度范围≤30mm。

输煤系统中设有三处交叉。火车煤沟下部皮带机头部、筒仓下部皮带机头部、进煤仓间皮带机头部通过交叉均可实现带式输送机甲、乙路的切换运行。

2.7.1.1火车来煤：

火车来煤由该项目内部铁路将煤运至煤场，煤受卸设施为双线缝隙式煤槽。煤沟设计长150m，配三台螺旋卸车机将煤卸入缝式煤沟，煤沟上口宽13m，有效容量约4000t，可存放3列车的来煤量。火车煤沟下部皮带机头部、筒仓下部皮带机头部、进煤仓间皮带机头部通过交叉均为带式输送机甲、乙路的切换运行。 2 2.7.1.2汽车来煤

汽车来煤为与大同路相连的该项目运煤通道将煤运至煤场。汽车来煤采用自卸或机械卸车的方式将煤卸入地下缝式煤槽，煤槽上口宽8m，长约94m，有效容量约2500t。拟设计有3台汽车卸车机，共9个货位，另有6个自卸车货位，煤槽下带式输送机配叶轮给煤机。

發 電 廠 工 藝 流 程 簡 圖

锅炉原煤仓

输煤系统（包括输送机、输煤皮带、犁煤器等） 静电除尘器

烟囱

电站锅炉

发电机生产工艺流程

发电机生产工艺流程的步骤如下：

1. 制造电机铁芯：首先，选择合适的铁芯材料，通常使用硅钢片作为铁芯材料。铁芯制造过程中，将硅钢片按照要求的尺寸切割并堆叠在一起，然后进行钳工加工，最后切割成合适的形状。

2. 绕制线圈和框架组装：使用集货机将铜线绕制在铁芯上，在绕制线圈的过程中，需要保证线圈的绕制方向和绕制层数符合要求。然后，将绕制好的线圈安装在铁芯上，并用绝缘胶带固定。接下来，将线圈组装在铁芯上的框架里。

3. 安装电刷和滑环等配件：根据设计要求，将电刷、滑环等配件安装在电机的转子上。电刷和滑环的安装需要保证正确定位和与线圈之间的正确电气连接。

4. 动平衡：在组装完成的转子上进行动平衡操作，以消除转子的不平衡现象。通常采用动态平衡机进行测试，根据测试结果对转子进行校准，直至转子平衡为止。

5. 绝缘处理：进行绝缘处理，即通过涂覆或浸泡绝缘材料来提高线圈的绝缘性能。绝缘材料可以是漆、树脂等。

6. 绕线连接：将电机的线圈与终端盒中的引线连接起来，确保连接的可靠性和正确性。在此阶段，还会对线圈进行绝缘测试，以确保绝缘性能达到要求。

7. 单机测试：对组装好的发电机进行单机测试，包括无负载测试和负载测试等。无负载测试检查电机的运转情况，负载测试则是模拟实际工作条件下的工作性能。

8. 装配外壳：将组装好的发电机放入外壳中，通过紧固螺栓等方式固定。外壳通常采用防腐蚀材料制成，以保护发电机内部组件不受外界环境的影响。

9. 最终检验：对装配好的发电机进行最终检验，包括外观检查、测试、绝缘测试等。检查是否存在任何问题，并确保发电机的性能和安全性能达到设计要求及标准。

10. 包装和出厂：对合格的发电机进行包装，并出厂送至客户或仓库进行储存。包装通常采用木箱或清洁的材料进行，以保护发电机不受损坏。
