太阳能光伏并网电站简介

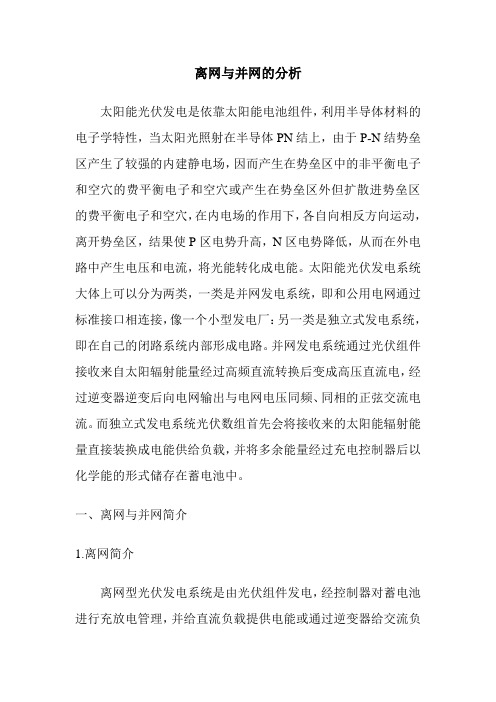

离网与并网的分析太阳能光伏发电是依靠太阳能电池组件，利用半导体材料的电子学特性，当太阳光照射在半导体PN结上，由于P-N结势垒区产生了较强的内建静电场，因而产生在势垒区中的非平衡电子和空穴的费平衡电子和空穴或产生在势垒区外但扩散进势垒区的费平衡电子和空穴，在内电场的作用下，各自向相反方向运动，离开势垒区，结果使P区电势升高，N区电势降低，从而在外电路中产生电压和电流，将光能转化成电能。

太阳能光伏发电系统大体上可以分为两类，一类是并网发电系统，即和公用电网通过标准接口相连接，像一个小型发电厂：另一类是独立式发电系统，即在自己的闭路系统内部形成电路。

并网发电系统通过光伏组件接收来自太阳辐射能量经过高频直流转换后变成高压直流电，经过逆变器逆变后向电网输出与电网电压同频、同相的正弦交流电流。

而独立式发电系统光伏数组首先会将接收来的太阳能辐射能量直接装换成电能供给负载，并将多余能量经过充电控制器后以化学能的形式储存在蓄电池中。

一、离网与并网简介1.离网简介离网型光伏发电系统是由光伏组件发电，经控制器对蓄电池进行充放电管理，并给直流负载提供电能或通过逆变器给交流负载提供电能的一种新型电源。

广泛应用于环境恶劣的高原、海岛、偏远山区及野外作业，也可作为通讯基站、广告灯箱、路灯等供电电源。

离网发电部分功能介绍：光伏控制器对所发的电能进行调节和控制，一方面把调整后的能量送往直流负载或交流负载，另一方面把多余的能量送往蓄电池组储存，当所发的电不能满足负载需要时，控制器又把蓄电池的电能送往负载。

蓄电池充满电后，控制器要控制蓄电池不被过充。

当蓄电池所储存的电能放完时，控制器要控制蓄电池不被过放电，保护蓄电池。

控制器的性能不好时，对蓄电池的使用寿命影响很大，并最终影响系统的可靠性。

蓄电池的任务是贮能，以便在夜间或阴雨天保证负载用电。

光伏控制器是离网发电系统中非常重要的组件，其性能影响到整个系统的寿命和运行稳定性。

阳光电源具有多年光伏控制器的设计、生产经验，拥有大量的用户，电压等级有12V、24V、48V、110V、220V和600V，可满足不同客户的需求。

并网光伏电站工程建设流程1. 引言并网光伏电站是指将太阳能光伏发电系统与电网相连接，通过并网运行的一种电力设施。

它能够将太阳能转化为可用的电能，并将其供给电网使用，进一步推动可再生能源的利用。

本文将介绍并网光伏电站的工程建设流程，涵盖了项目规划、资源评估、工程设计、施工建设、调试运行等各个阶段。

2. 项目规划项目规划是并网光伏电站工程建设的第一步。

在这个阶段，需要对项目进行整体规划和定位，明确项目的目标和范围。

具体工作包括确定项目的位置、规模和发电容量，进行初步的经济可行性和环境影响评估，以及制定项目的时间计划和预算。

3. 资源评估资源评估是确定项目可行性的重要环节。

这个阶段需要进行有关光照强度、土地利用、环境影响等方面的调研和评估，以确定项目的可行性和可持续性。

通过评估，可以确定项目所需的光伏组件、支架系统、电池组等关键设备以及建设周期和投资成本。

4. 工程设计在资源评估确定项目可行性后，需进入工程设计阶段。

工程设计包括电站的布局设计、光伏组件的阵列设计、电网接入方案的设计等。

同时还需要进行设备选型和进一步的性能评估，确保光伏系统的高效运行和长期稳定性。

此外，还需制定施工图纸和相关标准，为后续的施工建设提供依据。

5. 施工建设施工建设是将设计方案付诸实践的阶段。

在这个阶段，项目需要进行土地平整、组件安装、支架安装、电池组接线等各项工程建设工作。

施工过程中，需按照设计图纸和施工标准进行施工，并进行安全管理和质量监控，确保工程建设进展顺利。

6. 调试运行施工完成后，需要进行电站的调试和运行测试。

在这个阶段，将对光伏组件、逆变器、电池组等设备进行调试，检查系统是否正常运行。

此外，还需要进行并网连接和电网调试，确保光伏电站与电网之间的正常运行和配合。

7. 运行维护并网光伏电站建设完成后，还需要进行长期的运行维护工作。

这包括定期的设备巡检、故障排除、性能监测等工作，以确保光伏电站的高效运行和稳定发电。

此外，还需要按照相关法规和标准进行运行管理，以保证光伏电站的安全和可靠性。

10KW太阳能并网发电系统1.太阳能并网发电系统简介太阳能并网发电系统通过把太阳能转化为电能，不经过蓄电池储能，直接通过并网逆变器，把电能送上电网。

太阳能并网发电代表了太阳能电源的发展方向，是21世纪最具吸引力的能源利用技术。

和离网太阳能发电系统相比，并网发电系统具有以下优点：（1）利用清洁干净、可再生的自然能源太阳能发电，不耗用不可再生的、资源有限的含碳化石能源，使用中无温室气体和污染物排放，和生态环境和谐，符合经济社会可持续发展战略。

（2）所发电能馈入电网，以电网为储能装置，省掉蓄电池，比独立太阳能光伏系统的建设投资可减少达３５％一４５％，从而使发电成本大为降低。

省掉蓄电池并可提高系统的平均无故障时间和蓄电池的二次污染。

（3）光伏电池组件和建筑物完美结合，既可发电又能作为建筑材料和装饰材料，使物质资源充分利用发挥多种功能，不但有利于降低建设费用，并且还使建筑物科技含量提高、增加“卖点”。

（4）分布式建设，就近就地分散发供电，进入和退出电网灵活，既有利于增强电力系统抵御战争和灾害的能力，又有利于改善电力系统的负荷平衡，并可降低线路损耗。

（5）可起调峰作用。

联网太阳能光伏系统是世界各发达国家在光伏使用领域竞相发展的热点和重点，是世界太阳能光伏发电的主流发展趋势，市场巨大，前景广阔。

2.并网发电系统的原理及组成太阳能电池发电系统是利用光生伏打效应原理制成的，它是将太阳辐射能量直接转换成电能的发电系统。

它主要由太阳能电池方阵和逆变器两部分组成。

如下图所示:白天有日照时，太阳能电池方阵发出的电经过并网逆变器将电能直接输送到交流电网上，或将太阳能所发出的电经过并网逆变器直接为交流负载供电。

图2－1.并网发电原理图（1）太阳能电池组件一个太阳能电池只能产生大约0.5伏的电压，远低于实际使用所需电压。

为了满足实际使用的需要，需要把太阳能电池连接成组件。

太阳能电池组件包含一定数量的太阳能电池，这些太阳能电池通过导线连接。

光伏电站一、概述并网太阳能光伏发电系统：是由光伏电池方阵并网逆变器组成，不经过蓄电池储能，通过并网逆变器直接将电能输入公共电网。

并网太阳能光伏发电系统相比离网太阳能光伏发电系统省掉了蓄电池储能和释放的过程，减少了其中的能量消耗，节约了占地空间，还降低了配置成本。

太阳能发电系统系统组成及功能：①太阳能电池板：是太阳能发电系统中的核心部分。

②逆变器：太阳能的直接输出一般都是12V、24V、48V，为能向220V的电器提供电能，需要将太阳能发电系统所发出的直流电能转换成交流电能，因此需要使用逆变器。

③交流配电柜：其在电站系统的主要作用是对备用逆变器的切换功能，保证系统的正常供电，同时还有对线路电能的计量。

某光伏电站全貌并网光伏电站原理图二、本项目技术特征装机容量：指发电能力，是全部发电机组的总发电能力，是设计最大功率。

并网电量：通过卖电表计量，并入电网的电量。

连接69KV:为了避免电力输送过程中的电量损失，需要高压输电，因此在并网逆变器出来的电需要通过69kv升压站升压，供给给用户时再通过降压站降压。

保证电量：由于受自然条件限制，并不是每个时期发电机组满负荷运行，于是有一个发电出力率的问题，根据多年气象资料统计计算，电站在较长时段工作中，所能发出的相应于设计保证率的平均出力，称作该电站的保证出力，保证出力下的电量，称为保证电量。

利用率：保证电量占并网电量的百分比称作利用率。

出售电量：企业卖给用户的电量。

三：举例例如：本项目装机容量是38兆瓦，属于设计最大功率；发出来的直流电通过并网逆变器转化成交流电（有损失），再通过69kv的升压站升压后输送（有损失），到达并网处后通过降压站降压（有损失），降压后并入电网的电量是30兆瓦（共损失了8兆瓦）。

但这都是设计理想状态，实际由于阴雨天、检修等原因，每 50年平均(P（50），或者是50%概率的保证率，其含义待进一步明确)下来可以并网的保证电量是8.89兆瓦。

如此，8.89/30=29.6%，即利用率是29.6%。

太阳能光伏电站并网条件、调控特性及其对电网的影响2013-3-22 09:07|发布者: joucao|查看: 4067|评论: 0摘要：大中型光伏电站还具备相应的电源特性和频率异常响应特性，能够在一定程度上参与电网的电压和频率调节，具备的耐受电压异常的能力，避免在电网电压异常时脱离，引起电网电源损失。

关键字：光伏电站、电能质量、电网调度一、光伏电站接入电网的技术要求按照电压等级对并网光伏电站分为三类：小型光伏电站（接入电压等级为0.4kV）、中型光伏电站（接入电压等级为35kV）和大型光伏电站（接入电压等级为66kV以上）。

根据是否允许通过公共连接点向公共电网送电，可分为可逆和不可逆的接入方式。

对并网光伏电站电能质量的要求遵循以下标准：GB/T1459-1993《电能质量公用电网谐波》；GB/T12325-2008《电能质量公用电网谐波》GB/T12326-2008《电能质量公用电网谐波》GB/T15543-2008《电能质量公用电网谐波》光伏电站并网运行时，向电网馈送的直流电流分量不超过其交流额定值的0.5%。

大中型光伏电站还具备相应的电源特性和频率异常响应特性，能够在一定程度上参与电网的电压和频率调节，具备的耐受电压异常的能力，避免在电网电压异常时脱离，引起电网电源损失。

二、光伏电站接入电网必须满足以下条件1.光伏电站必须在逆变器输出汇总点设置易于操作、可闭锁、且具有明显断开点的并网总断路器，以保证电力设备检修维护人员的人身安全。

2.光伏电站和并网点设备的防雷和接地应符合国家电网公司规定要求，光伏电站接地网接地电阻合格，接地电阻应按规定周期进行测试。

3.光伏电站或电网异常、故障时为保护设备和人身安全，应具有相应继电保护功能，保护电网和光伏设备的安全运行，确保维护人员和公众人身安全。

光伏电站的保护应符合可靠性、选择性、灵活性和速动性的要求。

4.光伏电站的过流与短路保护、防孤岛能力、逆变率保护、恢复并网等应满足国家电网规定的要求。

光伏发电设备技术要求一、工程概况地理位置：福州市台江区（东经119°18′，北纬26°6′）年平均太阳能辐照量：4400兆焦/平方米技术类型：光伏建筑屋顶一体化项目容量：5.5kWp光伏系统主要由光伏组件方阵、直流汇线盒、直流配电柜、逆变器、交流配电柜等部分构成。

光伏阵列由太阳能电池组件构成，光伏阵列安装在福州电业局调度中心大楼裙楼五楼屋顶。

同时，光伏阵列按照合理的组串方式接入汇线盒，然后接入直流配电柜，汇线盒和直流配电柜中包括防雷保护装置以及短路保护等功能。

经过直流部分的汇流调整之后，直流输出接入逆变器。

本建设项目采用并网技术，不设置蓄电池组。

二、相关规范和标准1）GB50009-2001《建筑结构荷载设计规范》2）GB50057-94《建筑物防雷设计规范》3）建质〖2003〗4号《全国民用建筑工程设计技术措施》2003年3月1日起执行4）GB12632-90《单晶硅太阳能电池总规范》5）GB/T19064-2003家用太阳能光伏电源系统技术条件和试验方法6）GB/T 19939-2005 光伏系统并网技术要求7）GB/T 20046-2006 光伏（PV）系统电网接口特性（IEC 61727:2004,MOD）8）GB/Z 19964-2005 光伏发电站接入电力系统技术规定三、设备及工程建设1.基本要求及程序a)美观性：依据建筑结构图，进行光伏阵列铺设的初步设计。

需提出光伏阵列的安装施工方案，根据现场的日照数据，合理选择光伏阵列的倾角，提供约5.5kW的最大功率。

进行支架强度设计，提供必要的力学计算依据。

b)开放性：设计系统详细的数据采集系统方案，通讯协议开放，便于整体系统数据汇总监控，且系统要求具有灵活性和可扩充性。

各子系统的投入退出应留有自动/手动/通讯控制接口。

c)示范性：从项目的设计、施工和售后服务进行周密计划，并规范化实施，为以后同类工程的实施起示范作用。

d)安全性：保证所建的系统绝对安全。
