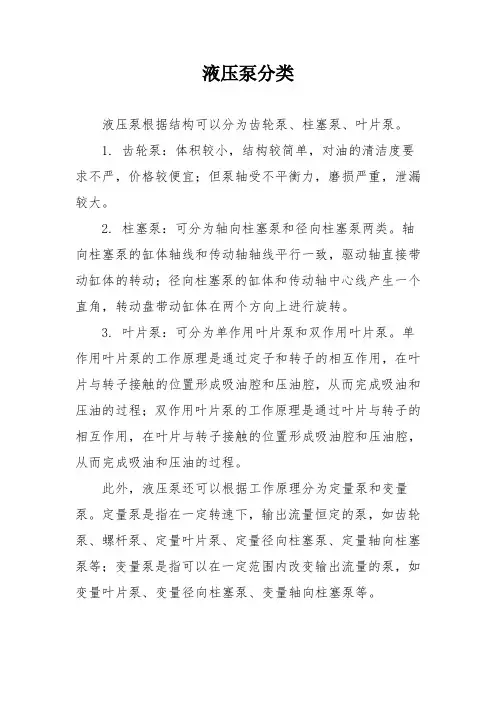

液压泵的分类液压泵是一种将机械能转化为液压能的装置，它是液压系统中最核心的部件之一。
液压泵的分类种类繁多，按照不同的分类标准可以分为多种类型，下面将对常见的液压泵进行分类介绍。
按照工作原理分类1.位移式液压泵位移式液压泵是将机械能转换为压力能和流量的一类液压泵，其工作原理是通过机械运动将液体压缩，并将压缩后的液体通过管道输送到需要的位置。
位移式液压泵主要分为齿轮泵、齿轮泵、柱塞泵、叶片泵、螺杆泵等。
2.动力式液压泵动力式液压泵是利用外部动力源（如电动机、发动机等）来驱动液压泵工作的一类液压泵，它们主要包括液压马达和液压液压泵两种类型。
动力式液压泵的工作原理是通过外部动力源产生的动力来驱动液压泵的转动，从而将液体压缩并输送到需要的位置。
按照压力等级分类1.低压液压泵低压液压泵是指工作压力在10MPa以下的液压泵，主要用于一些较为简单的液压系统，如农业机械、船舶、建筑机械等。
2.中压液压泵中压液压泵是指工作压力在10-31.5MPa的液压泵，主要用于一些要求中等压力的液压系统，如冶金机械、航空机械、军事机械等。
3.高压液压泵高压液压泵是指工作压力在31.5-100MPa的液压泵，主要用于一些要求高压力的液压系统，如工程机械、冶金机械、航空机械等。
按照结构形式分类1.齿轮泵齿轮泵是一种常见的位移式液压泵，其结构简单，易于制造和维修。
齿轮泵主要由外齿轮和内齿轮组成，液体在两个齿轮之间流动，从而实现液体的压缩和输送。
2.柱塞泵柱塞泵是一种高性能的液压泵，其结构复杂，但具有高压力、高流量、高效率等优点。
柱塞泵由柱塞和泵体组成，柱塞在泵体内往复运动，从而实现液体的压缩和输送。
3.叶片泵叶片泵是一种常见的液压泵，其结构简单，功率密度高，适用于中小型液压系统。
叶片泵由叶轮、叶片和泵体组成，液体在叶片的作用下被压缩并输送。
按照用途分类1.液压马达液压马达是一种动力式液压泵，其结构类似于液压泵，但其工作原理是将液体压缩成动力，并通过马达输出动力，从而实现机械的转动。
液压泵的种类和分类原理液压泵的种类和工作原理液压泵是为液压传动提供加压液体的一种液压元件，是泵的一种。
它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。
输出流量可以根据需要来调节的称为变量泵，流量不能调节的称为定量泵。
液压系统中常用的泵有齿轮泵、叶片泵和柱塞泵 3种。
一． Gear pump齿轮泵：体积较小，结构较简单，对油的清洁度要求不严，价格较便宜；但泵轴受不平衡力，磨损严重，泄漏较大。
电动机带动油泵齿轮旋转时，由于一对齿轮脱开，使泵体吸油腔容积逐渐增大，形成局部真空油液在大气压力的作用下经油管、泵体进入吸油腔。
进入吸油腔的油液在密封的工作窨中随齿轮转动沿泵体内进入排油腔，在排油腔充满油液的齿间由于齿啮合，使该腔的容积逐渐减少，把齿间的油液挤压出去，在外载荷的作用下形成油压，随着齿轮的连续旋转，油泵便不断地吸油和排油。
2（1）输油泵是卧式回转泵，主要有泵体、前后盖、主从动齿轮、安全阀体、轴承、轴承座及密封装置等零件组成，具体结构见附图。
（2）泵体、前后盖、轴承座为灰口铸体件，齿轮用优质碳素钢制作，也可根据用户特殊需要，用铜材或不锈钢材料制作。
（3） 2CY1.1-5型油泵的轴承座内装有轴向密封，采用三个耐油橡胶圈和一个挡圈组成的橡胶圈密封，调节压紧盖上的两只螺栓可调节密封的松紧程度，滑动轴承采用粉末冶金。
2CY12-60油泵的盖内装有机械密封，轴承采用单系列向心球轴承或圆柱滚子轴承，靠输送的油液自动润滑。
（4）泵体内均装有安全阀，当排油管道阀门关闭或油路系统发生鼓掌，油压超过泵的排出压力时，安全阀门便自动开启，使油液部分或全部地回流至油腔，对泵和管道安全起保护作用。
（5）油泵通过弹性联轴器与电机联接，并安装在公共底版上。
二Vane pump叶片泵：分为双作用叶片泵和单作用叶片泵。
这种泵流量均匀，运转平稳，噪音小，工作压力和容积效率比齿轮泵高，结构比齿轮泵复杂。
工作原理：叶片泵的工作原理及结构（一）双叶片泵的工作原理1.定子(内腔型线):（转子和定子一般是针对电机等原动机来说的。

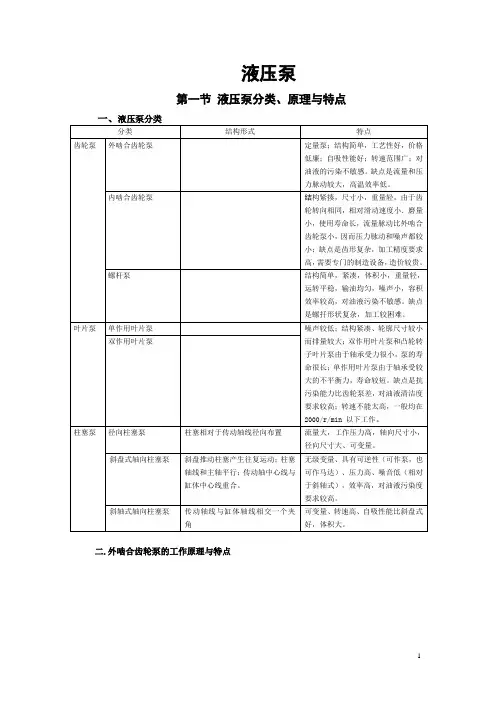

液压泵第一节液压泵分类、原理与特点二.外啮合齿轮泵的工作原理与特点图2-1齿轮泵工作原理如图2-1所示，外啮合齿轮泵中，在吸油区和排油区附近由两个齿轮的齿廓、壳体和侧盖板等形成两个密封的容积。
当齿轮按图示方向旋转时，左侧吸油腔内的轮齿相继脱开，密封工作腔容积不断增大，形成部分真空，在大气压力作用下从油箱吸进油液，并被旋转的轮齿带入右侧。
右侧压油腔由于轮齿不断进入啮合使密封工作腔容积缩小，油液便被挤出并输往液压系统。
因此，齿轮转动时泵便连续地、周期性地排油。
结构特点：1．困油齿轮泵要平稳地工作，齿轮啮合的重叠系数必须大于1，即总有两对轮齿同时啮合。
因此，就有一部分油液被围困在两对轮齿所形成的封闭腔之内。
这个封闭腔的容积先随齿轮转动逐渐减小，以后又逐渐增大。
封闭腔容积减小会使被困油液受挤而产生高压，导致油液发热，轴承等机件也受到附加的不平衡负载作用。
封闭腔容积增大又会造成局部真空，使溶于油中的气体分离，产生气穴，引起噪声、振动等现象，这就是困油现象。
消除困油的方法通常是，在齿轮的两端盖板上开卸荷槽（见图2-2）虚线），使封闭腔容积减小时通过右边的卸荷槽与压油腔相通，封闭腔容积增大时通过左边的卸荷槽与吸油腔相通。
图2-2齿轮泵的卸荷槽2．泄漏外啮合齿轮泵存在三条泄漏途径：一是通过齿轮外圆与泵体配合处径向间隙的泄漏，称为径向泄漏；二是由于有齿向误差，通过两个齿轮的啮合线处的泄漏，称为啮合线泄漏；第三条途径是通过齿轮端面与侧盖板之间轴向间隙的泄漏，称为轴向泄漏。
其中由于径向泄漏通道较长，即使在径向间隙较大的情况下，泄漏量也比较小。
而在两个齿轮啮合点处，随着泵压力的增高，啮合点的接触更加紧密，通过啮合线的泄漏量也不会太大。
影响泵容积效率的主要泄漏是轴向泄漏。
轴向泄漏量约占总泄漏量的80%。
泵的压力越高，轴向泄漏就越大。
因此，一般齿轮泵只适用于低压。
高压齿轮泵采用轴向间隙自动补偿装置，以减少轴向泄漏，提高容积效率。

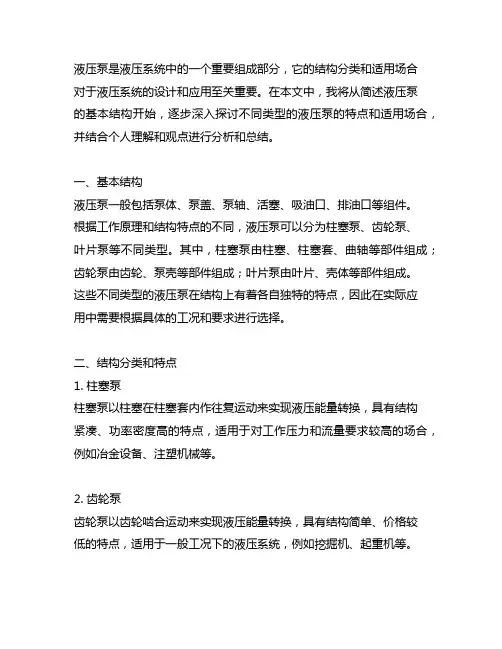

液压泵是液压系统中的一个重要组成部分，它的结构分类和适用场合对于液压系统的设计和应用至关重要。
在本文中，我将从简述液压泵的基本结构开始，逐步深入探讨不同类型的液压泵的特点和适用场合，并结合个人理解和观点进行分析和总结。
一、基本结构液压泵一般包括泵体、泵盖、泵轴、活塞、吸油口、排油口等组件。
根据工作原理和结构特点的不同，液压泵可以分为柱塞泵、齿轮泵、叶片泵等不同类型。
其中，柱塞泵由柱塞、柱塞套、曲轴等部件组成；齿轮泵由齿轮、泵壳等部件组成；叶片泵由叶片、壳体等部件组成。
这些不同类型的液压泵在结构上有着各自独特的特点，因此在实际应用中需要根据具体的工况和要求进行选择。
二、结构分类和特点1. 柱塞泵柱塞泵以柱塞在柱塞套内作往复运动来实现液压能量转换，具有结构紧凑、功率密度高的特点，适用于对工作压力和流量要求较高的场合，例如冶金设备、注塑机械等。
2. 齿轮泵齿轮泵以齿轮啮合运动来实现液压能量转换，具有结构简单、价格较低的特点，适用于一般工况下的液压系统，例如挖掘机、起重机等。
3. 叶片泵叶片泵以叶片在叶片槽内作往复运动来实现液压能量转换，具有噪音低、容积效率高的特点，适用于对液压系统噪音和体积要求较高的场合，例如航空设备、飞机起落架等。
三、适用场合根据液压泵的结构特点和适用范围，可以针对不同工况和要求进行选择和应用。
对于工作压力和流量要求较高的场合，柱塞泵是一个比较理想的选择；对于一般工况下的液压系统，齿轮泵具有性价比较高的优势；对于对噪音和体积要求较高的场合，叶片泵是一个比较合适的选择。
个人观点和总结在实际应用中，液压泵的选择必须考虑到具体的工况和要求，不同类型的液压泵具有各自独特的优势和特点，因此需要根据实际情况进行合理的选择。
液压泵作为液压系统中的一个重要组成部分，对于系统的性能和稳定性有着重要的影响，因此在选择和应用液压泵时需要谨慎对待，确保其在系统中发挥最佳的作用。
通过本文的学习和分析，相信读者对液压泵的结构分类和适用场合有了更深入的理解和认识。

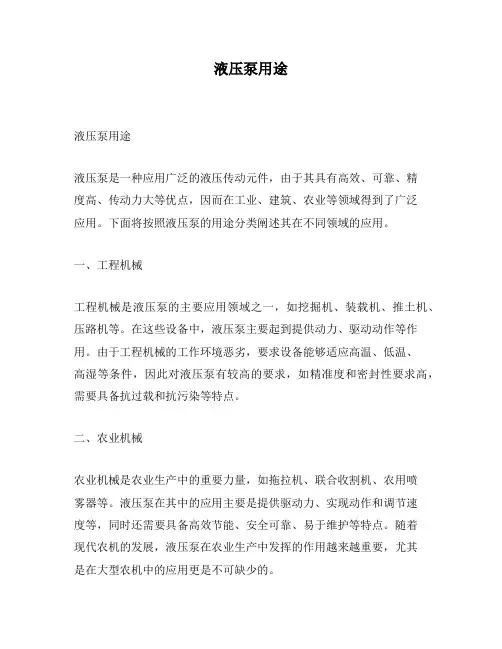

液压泵用途液压泵用途液压泵是一种应用广泛的液压传动元件，由于其具有高效、可靠、精度高、传动力大等优点，因而在工业、建筑、农业等领域得到了广泛应用。
下面将按照液压泵的用途分类阐述其在不同领域的应用。
一、工程机械工程机械是液压泵的主要应用领域之一，如挖掘机、装载机、推土机、压路机等。
在这些设备中，液压泵主要起到提供动力、驱动动作等作用。
由于工程机械的工作环境恶劣，要求设备能够适应高温、低温、高湿等条件，因此对液压泵有较高的要求，如精准度和密封性要求高，需要具备抗过载和抗污染等特点。
二、农业机械农业机械是农业生产中的重要力量，如拖拉机、联合收割机、农用喷雾器等。
液压泵在其中的应用主要是提供驱动力、实现动作和调节速度等，同时还需要具备高效节能、安全可靠、易于维护等特点。
随着现代农机的发展，液压泵在农业生产中发挥的作用越来越重要，尤其是在大型农机中的应用更是不可缺少的。
三、机床与机械加工设备在机床和机械加工领域中，液压泵主要用于提供动力，驱动各种传动机构和执行机构完成加工过程。
机床中常用的液压泵有切削用液压泵、主轴用液压泵、夹紧用液压泵等。
液压泵在机床中的应用需具有高精度、高压、高速、稳定性好等特点，以保证制造出高质量的零部件。
四、船舶工业液压泵在船舶工业中是非常重要的液压元件，如驳船、拖船、渔船等都需要大量的液压元件来完成各种动作，如起吊、升降、转动等。
船舶中的液压泵需要具备高承载能力、高稳定性、抗海水腐蚀等特点，以适应其特殊的工作环境。
综上所述，液压泵作为一种重要的液压传动元件，在各个领域中均有广泛的应用。
无论是在工程机械领域还是在机床与机械加工设备中，液压泵都能提供高效、可靠、精确的动力源和动力传递方式，助力现代产业的发展。
工程机械液压泵知识点总结一、液压泵的概述液压泵是一种将液体压力能转换为机械能的装置，广泛应用于工程机械领域。
液压泵主要用于提供工程机械液压系统的动力能源，将机械能转换为液体压力能够有效地实现液压系统的动力传递和工作执行。
液压泵在工程机械中具有重要的作用，大大提高了工程机械的工作效率和精度。
二、液压泵的分类液压泵根据其工作原理和结构特点的不同可以分为很多种类。
常见的液压泵主要有齿轮泵、叶片泵、柱塞泵和螺杆泵等。
1. 齿轮泵齿轮泵是利用齿轮的旋转来吸入液体和输出液体的一种液压泵，主要由一个或多个相互啮合的齿轮和泵壳组成。
齿轮泵的工作原理是通过齿轮的旋转运动，将液体从吸入口吸入然后输出到排液口，并且其出口压力稳定，适用于中低压力下的工作环境。
2. 叶片泵叶片泵是一种利用转子叶片在泵体内旋转产生吸入和排出液体的一种液压泵，主要由转子、叶片和外壳组成。
叶片泵的工作原理是利用转子叶片在旋转时，使得液体在泵体内产生旋转运动，从而实现液体的吸入和排出。
叶片泵适用于高压力和高流量下的工作环境，具有输出流量大、压力高、使用寿命长的特点。
3. 柱塞泵柱塞泵是一种通过柱塞在泵体内来回运动产生吸入和排出液体的一种液压泵，主要由柱塞、缸体和阀组成。
柱塞泵的工作原理是通过柱塞在缸体内的往复运动，实现液体的吸入和排出。
柱塞泵适用于要求很高的压力和流量的工作环境，有着较高的效率和稳定性。
4. 螺杆泵螺杆泵是一种利用螺杆的旋转来将液体从吸入口吸入然后输出到排液口的一种液压泵，主要由螺杆、壳体和端盖组成。
螺杆泵的工作原理是通过螺杆的旋转，将液体从吸入口吸入然后输出到排液口，并且其输出压力稳定、流量大、噪音小，适用于中高压力下的工作环境。
三、液压泵的工作原理液压泵的工作原理是利用液体的压力能来提供工程机械液压系统的动力能源，实现液压系统的动力传递和工作执行。
其工作过程主要包括液体的吸入、压缩和排出三个过程。
1. 液体的吸入在液压泵的吸入过程中，泵的进口处形成低压区域，使得液体被吸入泵体内。

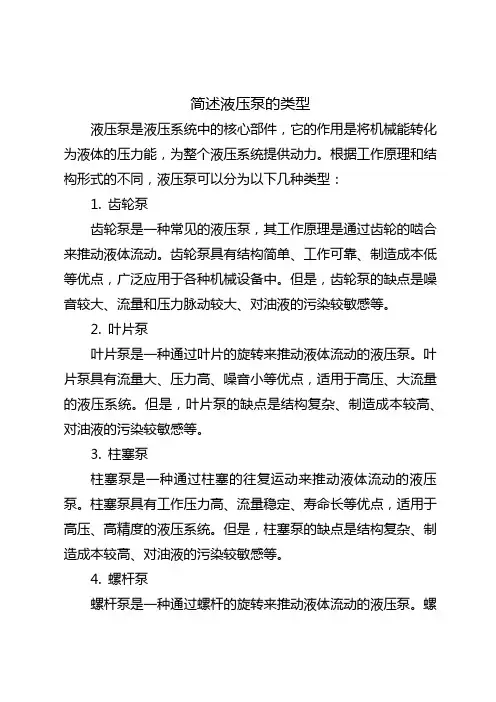

简述液压泵的类型液压泵是液压系统中的核心部件，它的作用是将机械能转化为液体的压力能，为整个液压系统提供动力。
根据工作原理和结构形式的不同，液压泵可以分为以下几种类型：1. 齿轮泵齿轮泵是一种常见的液压泵，其工作原理是通过齿轮的啮合来推动液体流动。
齿轮泵具有结构简单、工作可靠、制造成本低等优点，广泛应用于各种机械设备中。
但是，齿轮泵的缺点是噪音较大、流量和压力脉动较大、对油液的污染较敏感等。
2. 叶片泵叶片泵是一种通过叶片的旋转来推动液体流动的液压泵。
叶片泵具有流量大、压力高、噪音小等优点，适用于高压、大流量的液压系统。
但是，叶片泵的缺点是结构复杂、制造成本较高、对油液的污染较敏感等。
3. 柱塞泵柱塞泵是一种通过柱塞的往复运动来推动液体流动的液压泵。
柱塞泵具有工作压力高、流量稳定、寿命长等优点，适用于高压、高精度的液压系统。
但是，柱塞泵的缺点是结构复杂、制造成本较高、对油液的污染较敏感等。
4. 螺杆泵螺杆泵是一种通过螺杆的旋转来推动液体流动的液压泵。
螺杆泵具有流量大、压力高、噪音小等优点，适用于高压、大流量的液压系统。
但是，螺杆泵的缺点是结构复杂、制造成本较高、对油液的污染较敏感等。
5. 凸轮轴驱动泵凸轮轴驱动泵是一种通过凸轮轴的旋转来推动液体流动的液压泵。
凸轮轴驱动泵具有结构简单、工作可靠、制造成本低等优点，适用于各种机械设备中。
但是，凸轮轴驱动泵的缺点是流量和压力脉动较大、对油液的污染较敏感等。
6. 磁力驱动泵磁力驱动泵是一种通过磁场作用来推动液体流动的液压泵。
磁力驱动泵具有无接触式密封、无磨损、无泄漏等优点，适用于高压、高温、高速的液压系统。
但是，磁力驱动泵的缺点是制造成本较高、对油液的污染较敏感等。
7. 变量泵变量泵是一种可以根据需要调节输出流量和压力的液压泵。
变量泵可以通过改变斜盘的角度或改变柱塞的位置来实现流量和压力的调节。
变量泵具有节能、高效、灵活性好等优点，适用于各种需要调节流量和压力的液压系统。
液压泵的种类及应用
一、液压泵的工作原理
液压泵——液压系统的动力元件，是一种能量装换装置，把机械能转换为液压能。
其作用是向液压系统提供压力油。
（一）液压泵的工作原理
原理：液压泵都是靠密封容积发生变化而进行工作的，属于容积式泵。
工作时在泵内形成多个变化的密封容积，密封容积由小变大时吸油,由大变小时压油，通过密封容积的不断变化，液压泵不断地吸入油液并输出压力油。
1---偏心轮 2---柱塞 3---泵体 4---弹簧 5、6---单向阀
图1液压泵的工作原理示意图
工作过程描述：（见图1）
当偏心轮转动时，柱塞做左右运动，当向右运动时，泵内密封容积变大，油液通过单向阀5进入泵内，单向阀封住油口，防止系统中的油液回流，此时完成泵的吸油过程。
当柱塞向左运动时，密封容积减小，单向阀5封住油口，泵内油液受到挤压，单向阀6打开，油液进入系统。
偏心轮不断地旋转，液压泵就不停地完成吸油压油。
（二）液压泵工作的必要条件
1.吸油腔和压油腔要互相隔开，并具有良好的密封性。
2.由吸油腔容积扩大吸入液体；靠压油腔容积缩小排出液体。
即“靠容积变
化”进行工作。
3.吸油腔容积扩大到极限位置后，先要与吸油腔切断，然后再转移到压油腔中来；压油腔容积缩小到极限位置后，先要与压油腔切断，然后再转移到吸油腔中来。
（三）液压泵的图形符号
为了简化绘制以液压油为工作介质的液压系统原理图，标准对液压泵在液压系统原理图中的画法进行了规定，常见的有以下几种：
单向定量泵双向定量泵
单向变量泵双向变量泵
图2液压泵的图形符号
二、液压泵的性能参数
（一）压力ρ（单位为Pa）
1.吸入压力：泵进口处压力。
2.额定压力：在正常工作条件下，按试验标准规定连续运转的最高压力。
3.最高允许压力：按试验标准规定，超过额定压力允许短暂运行的最高压力。
4.工作压力：泵实际工作的压力。
在实际工作中，泵的压力是随
负载而定的。
（二）排量和流量
1.排量V：泵每转一弧度，由其几何尺寸计算而得到的排出液体的体积，称为泵的排量（m3/rad）。
2.泵的理论流量qt:在不考虑泄漏的情况下，泵在单位时间内排出的液体体积，称为泵的理论流量。
设泵的角速度为ω（rad/s）转速为n（r/min）
qt=ωV （m3/s）或qt=2πn V/60 （m3/s）
3.泵的瞬时流量 q sh:每一瞬时的流量，称为泵的瞬时流量。
一般指泵的瞬时理论流量。
4.实际流量q:泵工作时实际排出的流量，称为泵的实际流量。
它等于泵的理论流量qt减去泄漏、压缩等损失的流量△q q=qt-△q（m3/s）
△q为容积损失，它与工作液的粘度、泵的密封性及工作压力有关，如下图所示。
图3泵的流量q与工作压力p的关系
5.额定流量qn:泵在额定压力和额定转速下输出的实际流量，称为额定流量（m3/s）。
（三）功率和效率
1.理论输入功率Prt:用理论流量qt与泵的进出口压力差△p的乘积来表示，即
Prt=qt•△p(N•m/s)
2.实际输入功率Pr：实际驱动泵轴所需的机械功率，称为泵的实际输入功率。
设输入转矩为T，输入角速度为ω，则
Pr=ωT（N•m/s）或 Pr=2πn T/60（N•m/s）
3.理论输出功率Pt:用理论流量qt与泵的进出口压差△p的乘积来表示，即
Pt=qt•△p （N•m/s）
4.实际输出功率P：用实际流量 q与泵进出口压差△p的乘积表示，即
P=q•△p （N•m/s）
5.容积效率ην：泵经过容积损失△q后的实际输出功率与理论输出功率之比，称为容积效率，即
ην=P/Pt
6.机械效率ηm:泵的理论输出功率Pt与实际输入功率 Pr之比，称为泵的机械效率，即
ηm=Pt/Pr
ηm与相对运动零件间和零件与流体间的摩擦损失有关。
7.总效率η：泵的实际输出功率P与实际输入功率Pr之比，称为泵的总效率，即
η=P/Pr=ην•ηm
泵的总效率等于其容积效率和机械效率的乘积。
三、液压泵的种类及应用
（一）齿轮泵
齿轮泵是机床液压系统中最常见的一种液压泵。
1.分类：
齿轮泵按齿轮的啮合形式可分为外啮合齿轮泵和内啮合齿轮泵；按齿形曲线有渐开线齿形、圆弧齿形和摆线齿形三种。
图4内啮合齿轮泵图5外啮合齿轮泵
2.工作原理（见图5）
主动齿轮由电动机带动旋转，从动齿轮与主动齿轮进行啮合旋转，A腔轮齿不断脱离啮合密封容积增大，从油箱吸油，充满齿槽内的液压油随着齿轮的旋转把油液带到B腔，B腔中轮齿不断进入啮合，容积逐渐减小，把油液挤出。
3.齿轮泵的特点
优点：结构简单，抗污及自吸性好，价格低，工作可靠，维护方便。
缺点：噪声，泄漏大，容积效率低。
4.应用
应用于低压系统。
（二）叶片泵
1.分类
叶片泵分为单作用式叶片泵（一般为变量泵）和双作用式叶片泵（一般为定量泵）两种。
2.工作原理（见图6）
转子旋转时，叶片在离心力和压力油的作用下，尖部紧贴在定子内表面，两个叶片与转子和定子内表面所构成的工作容积，先由小到大吸油，再由大到小排油，叶片旋转一周，完成两次吸油和两次排油。
图6双作用式叶片泵
3.特点
优点：流量均匀、运转平稳、噪声小、压力较高、使用寿命长。
缺点：结构复杂，难加工，叶片易被脏物卡死
4.应用场合
广泛应用于车床、钻床、镗床、磨床、铣床、组合机床的液压传动系统中。
（三）柱塞泵
1.分类
常见的柱塞泵有径向柱塞泵和轴向柱塞泵两种。
2.工作原理（见图7）
轴向柱塞泵是利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的。
柱塞在缸体内作往复运动，容积增大时吸油，容积
减小时排油。
1－配流盘 2－缸体 3－柱塞 4－斜盘
图7轴向柱塞泵
3.特点
优点：压力高、流量大、便于调节流量。
缺点：结构复杂，价格较贵。
4.应用场合
多用于拉床或油压机等高压大功率设备的液压系统中。
(四）螺杆泵
1.分类
转子式容积泵和回转式容积泵两种。
按螺杆数不同可分为：单螺杆泵（见图8）、双螺杆泵、三螺杆泵。
图8 单螺杆泵结构图
2.工作原理（见图9）
电动机带动泵轴转动时，螺杆一方面绕本身的轴线旋转，另一方面它又沿衬套内表面滚动，于是形成了泵的密封腔室。
螺杆每转一周，密封腔内的液体向前推进一个螺距，随着螺杆的连续转动，液体以螺旋形方式从一个密
封腔压向另一个密封腔，最后挤出泵体。
图9螺杆泵的工作原理
3.特点
优点：结构简单，体积小，重量轻，运转平稳，噪声小，寿命长，流量均匀，自吸能力强，容积效率高
缺点：螺杆齿形复杂，不易加工，精度难以保证
4.应用场合
螺杆泵的工作压力为4--40MPa，一般用于精密较高的机床（磨床）。
