第三章 液压泵和液压马达 液压泵和液压马达的工作原理 齿轮泵和齿轮马达 叶片泵和叶片式马达 柱塞泵和柱塞式液压马达超颖工作室 金沐灶§3-1液压泵和液压马达的基本工作原理泵的分类定量泵 齿轮泵 叶片泵泵 变量泵 叶片泵 轴向柱塞泵径向柱塞泵 轴向柱塞泵超颖工作室 金沐灶马达的分类马达定量马达 齿轮马达 径向柱塞马达 轴向柱塞马达 低速液压马达变量马达 轴向柱塞马达超颖工作室 金沐灶一、液压泵的基本工作原理图中为单柱塞泵的工作原理。

图中为单柱塞泵的工作原理。

凸轮由电动机带 动旋转。

当凸轮推动柱塞向上运动时， 动旋转。

当凸轮推动柱塞向上运动时，柱塞和缸体 形成的密封体积减小，油液从密封体积中挤出， 形成的密封体积减小，油液从密封体积中挤出，经 单向阀排到需要的地方去。

单向阀排到需要的地方去。

当凸轮旋转至曲线的下降 部位时， 部位时，弹簧迫使柱塞向 形成一定真空度， 下，形成一定真空度，油 箱中的油液在大气压力的 作用下进入密封容积。

作用下进入密封容积。

凸 轮使柱塞不断地升降， 轮使柱塞不断地升降，密 封容积周期性地减小和增 超颖工作室 金沐灶 泵就不断吸油和排油。

大，泵就不断吸油和排油。

容积式液压泵的共同工作原理如下： 容积式液压泵的共同工作原理如下： （1）容积式泵必定有一个或若干个周期变化的密封容积。

密封容积变小使油液被挤出， 封容积。

密封容积变小使油液被挤出，密封容积变 大时形成一定真空度，油液通过吸油管被吸入。

大时形成一定真空度，油液通过吸油管被吸入。

密 封容积的变换量以及变化频率决定泵的流量。

封容积的变换量以及变化频率决定泵的流量。

配流装置。

（2）合适的配流装置。

不同形式泵的配流装置虽 合适的配流装置 然结构形式不同，但所起作用相同，并且在容积式 然结构形式不同，但所起作用相同， 泵中是必不可少的。

泵中是必不可少的。

容积式泵排油的压力决定于排油管道中油液所 受到的负载。

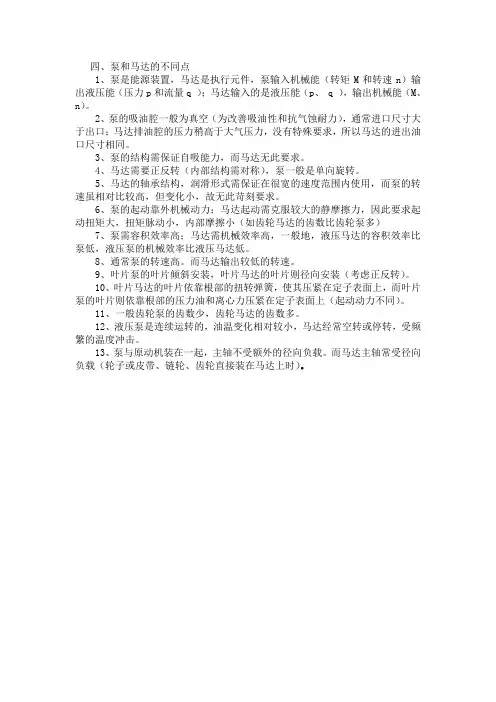

四、泵和马达的不同点
1、泵是能源装置，马达是执行元件，泵输入机械能（转矩M和转速n）输出液压能（压力p和流量q ）；马达输入的是液压能（p、 q ），输出机械能（M、n）。

2、泵的吸油腔一般为真空（为改善吸油性和抗气蚀耐力），通常进口尺寸大于出口；马达排油腔的压力稍高于大气压力，没有特殊要求，所以马达的进出油口尺寸相同。

3、泵的结构需保证自吸能力，而马达无此要求。

4、马达需要正反转（内部结构需对称），泵一般是单向旋转。

5、马达的轴承结构，润滑形式需保证在很宽的速度范围内使用，而泵的转速虽相对比较高，但变化小，故无此苛刻要求。

6、泵的起动靠外机械动力；马达起动需克服较大的静摩擦力，因此要求起动扭矩大，扭矩脉动小，内部摩擦小（如齿轮马达的齿数比齿轮泵多）
7、泵需容积效率高；马达需机械效率高，一般地，液压马达的容积效率比泵低，液压泵的机械效率比液压马达低。

8、通常泵的转速高。

而马达输出较低的转速。

9、叶片泵的叶片倾斜安装，叶片马达的叶片则径向安装（考虑正反转）。

10、叶片马达的叶片依靠根部的扭转弹簧，使其压紧在定子表面上，而叶片泵的叶片则依靠根部的压力油和离心力压紧在定子表面上（起动动力不同）。

11、一般齿轮泵的齿数少，齿轮马达的齿数多。

12、液压泵是连续运转的，油温变化相对较小，马达经常空转或停转，受频繁的温度冲击。

13、泵与原动机装在一起，主轴不受额外的径向负载。

而马达主轴常受径向负载（轮子或皮带、链轮、齿轮直接装在马达上时）。

液压马达与液压泵的区别
液压马达和液压泵的相同点
①从原理上讲，液压马达和液压泵是可逆的，如果用电动机带动时，输出的是压力能(压力和流量)这就是液压泵;若输入压力油，输出的是机械能(转矩和转速)，则变成了液压马达。

②从结构上看，二者是相似的。

③液压马达和液压泵的工作原理均是利用密封工作容积的变化进行吸油和排油的。

对于液压泵，工作容积增大时吸油，工作容积减小时排出高压油。

对于液压马达，工作容积增大时进入高压油，工作容积减小时排出低压油。

液压马达和液压泵的不同点
①液压泵是将电动机的机械能转换为液压能的转换装置，输出流量和压力，希望容积效率高;液压马达是将液体的压力能转为机械能的转换装置，输出转矩和转速，希望机械效率高。

因此说，液压泵是能源装置，而液压马达是执行元件。

②液压马达输出轴的转向必须能正转和反转，而像齿轮泵和叶片泵等液压泵的转向有明确的规定，只能单向转动，不能随意。

液压马达是将液压能转换为连续回转运动机械能的执行元件。

液压马达与液压泵具有同样的基本结构要素——密闭而又可以周期变化的容积和相应的配油机构。

从工作原理而言，液压马达与液压泵都是依靠密封工作腔容积的变化而工作的，但因两者使用目的不同，结构上存在许多差异，一般不能直接互逆通用，只有少数泵能作液压马达使用。

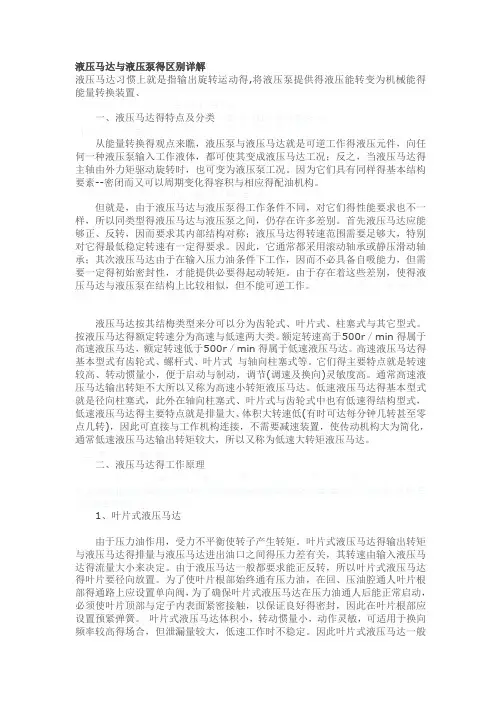

液压马达与液压泵得区别详解液压马达习惯上就是指输出旋转运动得,将液压泵提供得液压能转变为机械能得能量转换装置、三维网技术论坛- {, ^8 V/ f- H* c一、液压马达得特点及分类C& y/ D1 w& E$ e- v|& U) l, p( s8 |; O从能量转换得观点来瞧，液压泵与液压马达就是可逆工作得液压元件，向任何一种液压泵输入工作液体，都可使其变成液压马达工况；反之，当液压马达得主轴由外力矩驱动旋转时，也可变为液压泵工况。

因为它们具有同样得基本结构要素--密闭而又可以周期变化得容积与相应得配油机构。

三维网技术论坛+ X3 D r6 g9 U% a" U- \但就是，由于液压马达与液压泵得工作条件不同，对它们得性能要求也不一样，所以同类型得液压马达与液压泵之间，仍存在许多差别。

首先液压马达应能够正、反转，因而要求其内部结构对称；液压马达得转速范围需要足够大，特别对它得最低稳定转速有一定得要求。

因此，它通常都采用滚动轴承或静压滑动轴承；其次液压马达由于在输入压力油条件下工作，因而不必具备自吸能力，但需要一定得初始密封性，才能提供必要得起动转矩。

由于存在着这些差别，使得液压马达与液压泵在结构上比较相似，但不能可逆工作。

5 Y) [' G7 R1 M' h$ v8 d液压马达按其结梅类型来分可以分为齿轮式、叶片式、柱塞式与其它型式。

按液压马达得额定转速分为高速与低速两大类。

额定转速高于500r／min得属于高速液压马达，额定转速低于500r／min得属于低速液压马达。

高速液压马达得基本型式有齿轮式、螺杆式、叶片式与轴向柱塞式等。

它们得主要特点就是转速较高、转动惯量小，便于启动与制动，调节(调速及换向)灵敏度高。

通常高速液压马达输出转矩不大所以又称为高速小转矩液压马达。

低速液压马达得基本型式就是径向柱塞式，此外在轴向柱塞式、叶片式与齿轮式中也有低速得结构型式，低速液压马达得主要特点就是排量大、体积大转速低(有时可达每分钟几转甚至零点几转)，因此可直接与工作机构连接，不需要减速装置，使传动机构大为简化，通常低速液压马达输出转矩较大，所以又称为低速大转矩液压马达。

二章液压泵和液压马达§§§ 2.1 概述一、液压泵和液压马达的作用、工作原理液压泵和液压马达是液压系统中的能量转换元件。

液压传动中，液压泵和液压马达都是靠密闭的工作空间的容积变化进行工作的，所以又称为容积式液压泵和液压马达。

液压泵：将原动机(电动机、柴油机)的机械能转换成油液的压力能，再以压力、流量的形式输送到系统中去。

称为动力元件或液压能源元件。

液压马达：是将压力能转换为旋转形式的机械能．以转矩和转速的形式来驱动外负载工作，按其职能来说，属于执行元件。

（从原理上讲，液压泵和液压乌达是可逆的）图2—1为单柱塞泵的工作原理图。

当偏心轮1被带动旋转时，柱塞2在偏心轮和弹簧4的作用下在泵体3的柱塞孔内作上、下往复运动。

柱塞向下运动时，泵体的柱塞孔和柱塞上端构成的密闭工作油腔A的容积增大，形成真空，此时排油阀5封住出油口，油箱7中的液压油便在大气压力的作用下通过吸油阀6进入工作油腔，这一过程为柱塞泵吸油过程；当柱塞向上运动时，密闭工作油腔的容积减小、压力增高，此时吸油阀封住进袖口，压力油便打开排油阀进入系统，这一过程为柱塞泵压油过程。

若偏心轮连续不断地转动，柱塞泵就能不断地吸油和压油。

容积式液压泵工作必须具备的条件：具有若干个良好密封的工作容腔；具有使工作容腔的容积不断地由小变大，再由大变小，完成吸油和压油工作过程的动力源；具有合适的配油关系，即吸油口和压油口不能同时开启。

二、液压泵和液压马达的分类液压泵和液压马达的类型较多。

液压泵：按其在单位时间内输出油液体积能否调节而分为定量泵和变量泵，按其结构形式可分为齿轮泵、叶片泵、柱塞泵等，如图2—2所示。

液压马达：也具有与液压泵相同的形式，并按其转速可分为高速和低速两大类，如图2—3所示三、液压泵与液压马达的主要性能参数液压泵和液压马达的性能参数主要有压力(常用单位为Pa)、转速(常用单位r/min)、排量(常用单位为m3／r).流量(常用单位为m3／n或L/min)、功率(常用单位W )和效率。

液压马达与液压泵的区别详解液压马达习惯上是指输出旋转运动的,将液压泵提供的液压能转变为机械能的能量转换装置.三维网技术论坛- {, ^8 V/ f- H* c一、液压马达的特点及分类从能量转换的观点来看，液压泵与液压马达是可逆工作的液压元件，向任何一种液压泵输入工作液体，都可使其变成液压马达工况；反之，当液压马达的主轴由外力矩驱动旋转时，也可变为液压泵工况。

因为它们具有同样的基本结构要素--密闭而又可以周期变化的容积和相应的配油机构。

三维网技术论坛+ X3 D r6 g9 U% a" U- \但是，由于液压马达和液压泵的工作条件不同，对它们的性能要求也不一样，所以同类型的液压马达和液压泵之间，仍存在许多差别。

首先液压马达应能够正、反转，因而要求其内部结构对称；液压马达的转速范围需要足够大，特别对它的最低稳定转速有一定的要求。

因此，它通常都采用滚动轴承或静压滑动轴承；其次液压马达由于在输入压力油条件下工作，因而不必具备自吸能力，但需要一定的初始密封性，才能提供必要的起动转矩。

由于存在着这些差别，使得液压马达和液压泵在结构上比较相似，但不能可逆工作。

5 Y) [' G7 R1 M' h$ v8 d液压马达按其结梅类型来分可以分为齿轮式、叶片式、柱塞式和其它型式。

按液压马达的额定转速分为高速和低速两大类。

额定转速高于500r／min的属于高速液压马达，额定转速低于500r／min的属于低速液压马达。

高速液压马达的基本型式有齿轮式、螺杆式、叶片式和轴向柱塞式等。

它们的主要特点是转速较高、转动惯量小，便于启动和制动，调节(调速及换向)灵敏度高。

通常高速液压马达输出转矩不大所以又称为高速小转矩液压马达。

低速液压马达的基本型式是径向柱塞式，此外在轴向柱塞式、叶片式和齿轮式中也有低速的结构型式，低速液压马达的主要特点是排量大、体积大转速低(有时可达每分钟几转甚至零点几转)，因此可直接与工作机构连接，不需要减速装置，使传动机构大为简化，通常低速液压马达输出转矩较大，所以又称为低速大转矩液压马达。

第一节液压泵和液压马达概述在液压系统中液压泵和液压马达都是能量的转换装置，液压泵将原动机提供的机械能转换为压力能，向系统提供动力；液压马达将液压泵提供的液体的压力能转换为机械能，驱动负载工作。

一液压泵工作的基本原理如图所示，为单柱塞式液压泵的工作原理图。

柱塞、缸体、吸油单向阀、排油单向阀形成了与外界大气隔离的密封工作腔，在复位弹簧的作用下，柱塞始终贴在偏心轮外表面上滑动，当偏心轮在原动机的驱动下，按照图示方向旋转时，柱塞在柱塞缸孔中上下移动，当柱塞在弹簧力的作用下，向下运动时，缸孔和柱塞形成的密封工作腔增大，工作腔内压力降低，形成一定的真空度，由于系统压力高于大气压力，于是排油单向阀关闭，吸油单向阀在大气压力的推动之下开启，油箱中的液体在大气压力的作用下进入密封工作腔，这就是单柱塞泵的吸油过程。

当柱塞在偏心轮的强制作用下，向内缩回时，密封工作腔容积减小，压力上升，当压力高于大气压力后，吸油单向阀关闭，由于液体基本上是不可压缩的，所以，收缩后的密封工作腔，无法容纳原有的液体，于是部分液体将强迫开启排油单向阀，进入系统，这就是单柱塞液压泵的排油过程。

当偏心轮连续转动时，柱塞周期性的上下运动，导致密封工作腔周期性的增大和减小，于是单柱塞泵便能够周期性的吸油和排油了。

根据单柱塞液压泵的工作原理，可以得出液压泵工作必须满足的三个基本条件：1．泵工作的首要条件是，必须形成具有密封性的工作腔。

若工作腔不密封，而是与大气直接相通，则无法形成真空，完成吸油，同时，工作腔收缩时液体直接排入大气，而无法形成足够的压力开启排油单向阀，向系统供油。

2．密封工作腔能够周而复始的增大和减小，当工作腔增大时，使工作腔与吸油腔相通，当工作腔收缩时，使工作腔与排油腔相通。

3．吸排油腔相互隔开并具有良好的密封性。

对于单柱塞泵，当容积收缩时，密封工作腔与系统相通，吸油单向阀关闭将高压腔与低压腔切断；当工作腔增大时，密封工作腔与油箱相通，排油单向阀关闭，将低压腔与高压腔切断。

液压泵与液压马达的区别和联系文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]液压马达与液压泵的区别详解液压马达习惯上是指输出旋转运动的,将液压泵提供的液压能转变为机械能的能量转换装置.三维网技术论坛- {, ^8 V/ f- H* c一、液压马达的特点及分类从能量转换的观点来看，液压泵与液压马达是可逆工作的液压元件，向任何一种液压泵输入工作液体，都可使其变成液压马达工况；反之，当液压马达的主轴由外力矩驱动旋转时，也可变为液压泵工况。

因为它们具有同样的基本结构要素--密闭而又可以周期变化的容积和相应的配油机构。

三维网技术论坛+ X3 D r6 g9 U% a" U- \但是，由于液压马达和液压泵的工作条件不同，对它们的性能要求也不一样，所以同类型的液压马达和液压泵之间，仍存在许多差别。

首先液压马达应能够正、反转，因而要求其内部结构对称；液压马达的转速范围需要足够大，特别对它的最低稳定转速有一定的要求。

因此，它通常都采用滚动轴承或静压滑动轴承；其次液压马达由于在输入压力油条件下工作，因而不必具备自吸能力，但需要一定的初始密封性，才能提供必要的起动转矩。

由于存在着这些差别，使得液压马达和液压泵在结构上比较相似，但不能可逆工作。

5 Y) [' G7 R1 M' h$ v8 d液压马达按其结梅类型来分可以分为齿轮式、叶片式、柱塞式和其它型式。

按液压马达的额定转速分为高速和低速两大类。

额定转速高于500r ／min的属于高速液压马达，额定转速低于500r／min的属于低速液压马达。

高速液压马达的基本型式有齿轮式、螺杆式、叶片式和轴向柱塞式等。

它们的主要特点是转速较高、转动惯量小，便于启动和制动，调节(调速及换向)灵敏度高。

通常高速液压马达输出转矩不大所以又称为高速小转矩液压马达。

低速液压马达的基本型式是径向柱塞式，此外在轴向柱塞式、叶片式和齿轮式中也有低速的结构型式，低速液压马达的主要特点是排量大、体积大转速低(有时可达每分钟几转甚至零点几转)，因此可直接与工作机构连接，不需要减速装置，使传动机构大为简化，通常低速液压马达输出转矩较大，所以又称为低速大转矩液压马达。
