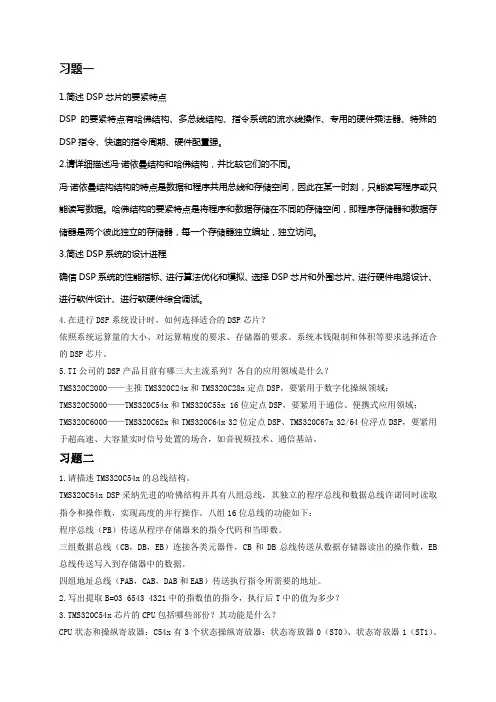

习题一
1.简述DSP芯片的要紧特点
DSP的要紧特点有哈佛结构、多总线结构、指令系统的流水线操作、专用的硬件乘法器、特殊的DSP指令、快速的指令周期、硬件配置强。
2.请详细描述冯·诺依曼结构和哈佛结构，并比较它们的不同。
冯·诺依曼结构结构的特点是数据和程序共用总线和存储空间，因此在某一时刻，只能读写程序或只能读写数据。哈佛结构的要紧特点是将程序和数据存储在不同的存储空间，即程序存储器和数据存储器是两个彼此独立的存储器，每一个存储器独立编址，独立访问。
3.简述DSP系统的设计进程
确信DSP系统的性能指标、进行算法优化和模拟、选择DSP芯片和外围芯片、进行硬件电路设计、进行软件设计、进行软硬件综合调试。
4.在进行DSP系统设计时，如何选择适合的DSP芯片？
依照系统运算量的大小、对运算精度的要求、存储器的要求、系统本钱限制和体积等要求选择适合的DSP芯片。
5.TI公司的DSP产品目前有哪三大主流系列？各自的应用领域是什么？
TMS320C2000——主推TMS320C24x和TMS320C28x定点DSP，要紧用于数字化操纵领域；
TMS320C5000——TMS320C54x和TMS320C55x 16位定点DSP，要紧用于通信、便携式应用领域；
TMS320C6000——TMS320C62x和TMS320C64x 32位定点DSP、TMS320C67x 32/64位浮点DSP，要紧用于超高速、大容量实时信号处置的场合，如音视频技术、通信基站。
习题二
1.请描述TMS320C54x的总线结构。
TMS320C54x DSP采纳先进的哈佛结构并具有八组总线，其独立的程序总线和数据总线许诺同时读取指令和操作数，实现高度的并行操作。八组16位总线的功能如下：
程序总线（PB）传送从程序存储器来的指令代码和当即数。
三组数据总线（CB，DB，EB）连接各类元器件，CB和DB总线传送从数据存储器读出的操作数，EB总线传送写入到存储器中的数据。
TMS320C54x DSP原理及应用复习资料
- 1 - 填空：
●OVLY=（0），片内RAM仅配置到到数据存储空间。
●DROM=（1），片内ROM配置程序和数据存储空间。
●ST1的CPL=（1）表示选用对战指针SP的直接寻址方式。
●ST1的C16=（1）表示ALU工作在双精度算术运算式。
●软件中断是由（INTR）（TRAD）（RESET）产生的。
●时钟发生器包括一个（内部振荡电路）和一个（锁相环电路）。
●状态寄存器ST1中CPL=0表示（使用DP），CPL=1表示（使用SP）
●累加器寻址的两条指令分别是（READA Smem）（WRITA Smem）
●链接器对段的处理主要通过（MEMORY）和（SECTIONS）两个命令完成。
●所有的TMS320C54x芯片内部都包含（程序）存储器和（数据）存储器。
●所有的COFF目标文件都包含以下三种形式的段：（.text文本段 .data数据段 .bss保留空间段）。
●TMS320C54x有8组16位总线（1组程序总线，3组数据总线，4组地址总线）。
●TMS320C54x DSP具有两个（40）位累加器。累加器A的（AG或32~39）位是保护位。
●对于32位数寻址时，如果寻址的第一个字处在偶地址，那么第二个就处在（下一个高）地址；如果寻址的第一个字处在奇地址，那么第二个就处在（前一个低）地址。
●●●●●●
●DSP芯片特点：有（改进的哈佛结构）、（低功耗设计）和（高度并行性）（多处理单元）（特殊DSP指令）等特点。
●DSP片内寄存器在C语言中一般采用（指针）方式来访问，常常采用的方法是将DSP寄存器地址的列表定义在（头文件）。
●TMS320C54x有3个16位寄存器作为状态和控制寄存器（ST0）（ST1）（PMST）。
●TMS320C54x的三类串行口：（标准同步串行口）（缓冲串行口）（时分多路串行口）。
●TMS320C54x的工作方式状态寄存器PMST提供了三个控制位，包括（MP/非MC)、(OVLY)、(DROM）。
______________________________________________________________________________________________________________

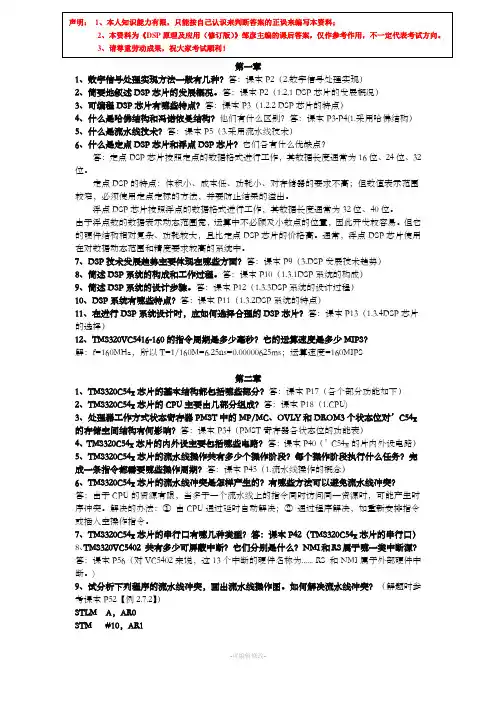

-可编辑修改- 第一章
1、数字信号处理实现方法一般有几种？答：课本P2（2.数字信号处理实现）
2、简要地叙述DSP芯片的发展概况。答：课本P2（1.2.1 DSP芯片的发展概况）
3、可编程DSP芯片有哪些特点？答：课本P3（1.2.2 DSP芯片的特点）
4、什么是哈佛结构和冯诺依曼结构？他们有什么区别？答：课本P3-P4(1.采用哈佛结构）
5、什么是流水线技术？答：课本P5（3.采用流水线技术）
6、什么是定点DSP芯片和浮点DSP芯片？它们各有什么优缺点？
答：定点DSP芯片按照定点的数据格式进行工作，其数据长度通常为16位、24位、32位。
定点DSP的特点：体积小、成本低、功耗小、对存储器的要求不高；但数值表示范围较窄，必须使用定点定标的方法，并要防止结果的溢出。
浮点DSP芯片按照浮点的数据格式进行工作，其数据长度通常为32位、40位。
由于浮点数的数据表示动态范围宽，运算中不必顾及小数点的位置，因此开发较容易。但它的硬件结构相对复杂、功耗较大，且比定点DSP芯片的价格高。通常，浮点DSP芯片使用在对数据动态范围和精度要求较高的系统中。
7、DSP技术发展趋势主要体现在哪些方面？答：课本P9（3.DSP发展技术趋势）
8、简述DSP系统的构成和工作过程。答：课本P10（1.3.1DSP系统的构成）
9、简述DSP系统的设计步骤。答：课本P12（1.3.3DSP系统的设计过程）
10、DSP系统有哪些特点？答：课本P11（1.3.2DSP系统的特点）
11、在进行DSP系统设计时，应如何选择合理的DSP芯片？答：课本P13（1.3.4DSP芯片的选择）
12、TMS320VC5416-160的指令周期是多少毫秒？它的运算速度是多少MIPS？

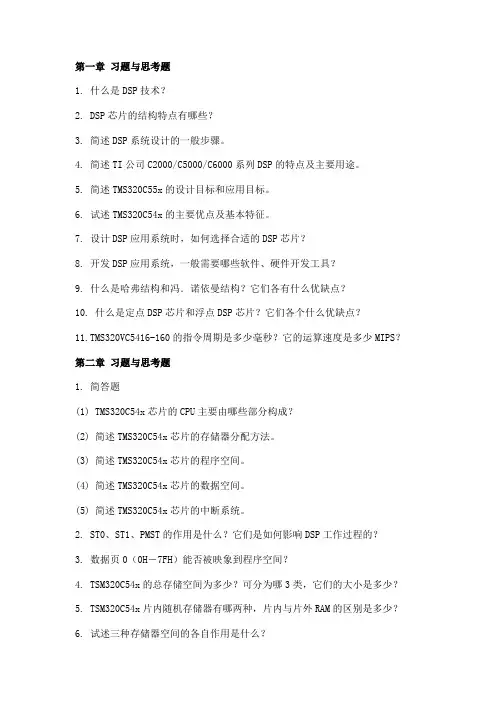

第一章 习题与思考题
1. 什么是DSP技术？
2. DSP芯片的结构特点有哪些？
3. 简述DSP系统设计的一般步骤。
4. 简述TI公司C2000/C5000/C6000系列DSP的特点及主要用途。
5. 简述TMS320C55x的设计目标和应用目标。
6. 试述TMS320C54x的主要优点及基本特征。
7. 设计DSP应用系统时，如何选择合适的DSP芯片？
8. 开发DSP应用系统，一般需要哪些软件、硬件开发工具？
9. 什么是哈弗结构和冯．诺依曼结构？它们各有什么优缺点？
10. 什么是定点DSP芯片和浮点DSP芯片？它们各个什么优缺点？
11.TMS320VC5416-160的指令周期是多少毫秒？它的运算速度是多少MIPS？
第二章 习题与思考题
1. 简答题
(1) TMS320C54x芯片的CPU主要由哪些部分构成？
(2) 简述TMS320C54x芯片的存储器分配方法。
(3) 简述TMS320C54x芯片的程序空间。
(4) 简述TMS320C54x芯片的数据空间。
(5) 简述TMS320C54x芯片的中断系统。
2. ST0、ST1、PMST的作用是什么？它们是如何影响DSP工作过程的？
3. 数据页0（0H－7FH）能否被映象到程序空间？
4. TSM320C54x的总存储空间为多少？可分为哪3类，它们的大小是多少？
5. TSM320C54x片内随机存储器有哪两种，片内与片外RAM的区别是多少？
6. 试述三种存储器空间的各自作用是什么？ 7. 试述RAM、ROM的分配和使用方法。
8. 片内DARAM可否用作为程序空间？对哪些情况要用两个机器周期才能访问到存储器？
2. 填空题
(1) OVLY＝( )，则片内RAM只安排到数据存储空间。
(2) DROM＝( )，则部分片内ROM安排到数据空间。
(3) C54x DSP 具有两个( )位累加器。
