DSP总结：
以下总结仅针对宁波大学DSP芯片技术及应用（通信类非控制类）这门课，个人根据重点、考点总结的，用于期末复习（请结合课本以及PPT的例子），不足之处请见谅，基本能过就是，如若其中有错请联系QQ：493288964。还是建议您平时学点，理解为先！！！
将该文章用于百度等兑换积分的行为是可耻的！
第一章 绪论（简介）
1、DSP芯片特点：
采用哈佛结构；多总线结构；流水线技术；专用的硬件乘法器；特殊的DSP指令；快速的指令周期；硬件配置强；支持多处理器结构
1）CPU是冯.诺伊曼结构；DSP是数据和地址空间分开的哈佛结构。
冯.诺依曼结构：单存储空间；统一的程序和数据空间；共享的程序和数据总线；程序指令只能串行执行
单指令周期：100ns，现在单指令周期为：10ns
哈佛结构：双存储空间；程序存储器和数据存储器分开；程序总线和数据总线分开；独立编址、独立访问
改进型哈佛结构：双存储空间、多条总线；多条数据总线；高速缓冲器（重复指令，只需读入一次）
2）采用多总线结构：TMS320C54X：4组总线；单机器周期内可完成的操作;
3）流水线操作
4）专用的硬件乘法器
硬件乘法累加器是DSP区别于通用微处理器的一个重要标志
MAC(乘累加)单元（独立的乘法器和加法器；单周期内完成一次乘法和一次加法运算
；MPY,MAC,MACA, MACSU等指令）
分类：工作时钟和指令类型：静态和一致性DSP芯片；用途分：通用和专用型；数据格式分：定点和浮点型
2、DSP按数据格式分为定点型和浮点型
定点DSP芯片:数据长度16位/24位 TMS320C2000/5000/6000
价格便宜、功耗较低、但运算精度稍低。
浮点DSP芯片:数据长度32位/40位 MS320C3X/4X/VC33/C67X/C8X
价格稍贵、功耗较大、但运算精度高。
3、芯片简介
TMS320VC5416PGE160 主处理器芯片的性能：频率：160MHz 速度：160MIPS 周期：6.25ns
第２３卷第６期
２００８年１２月 液晶与显示
Ｃｈｉｎｅｓｅ Ｊｏｕｒｎａｌ ｏｆ Ｌｉｑｕｉｄ Ｃｒｙｓｔａｌｓ ａｎｄ Ｄｉｓｐｌａｙｓ Ｖｏ１．２３，Ｎｏ．６
Ｄｅｃ．，２００８
文章编号：１００７—２７８０（２００８）０６ ０７６０—０５
ＴＭＳ３２０Ｃ５４ＸＸ系列ＤＳＰ人机接口模块设计与实现
杨明远，何 颖
（湖南商务职业技术学院，湖南长沙４１０２０５，Ｅ—ｍａｉｌ：ｈｕｎａｎｆｆ＠１６３．ｃｏｍ）
摘 要：介绍了ＴＭＳ３２０Ｃ５４ＸＸ系列ＤＳＰ人机接口模块的设计与实现方法。通过ＬＣＭ１６０２
与ＴＭＳ３２０Ｃ５４ＸＸ的Ｉ／Ｏ口软硬件接口设计，实现了显示功能；通过锁存器７４ＨＣ５７３与
ＴＭＳ３２０Ｃ５４ＸＸ的Ｉ／Ｏ口软硬件接口设计，实现了键盘功能。实际应用证明，该设计方法很
好地实现了ＤＳＰ对ＬＣＤ点阵模块的驱动与显示，节省了Ｉ／０端Ｅｌ资源。
关键词：数字信号处理器；ＴＭＳ３２０Ｃ５４ＸＸ；ＬＣＭ１６０２
中图分类号：ＴＰ３３８．１ 文献标识码：Ａ
１ 引 言
数字信号处理器（ｄｉｇｉｔａｌ ｓｉｇｎａｌ ｐｒｏｃｅｓｓｏｒ，
ＤＳＰ）在实际应用中需要配备一个人机界面，以便
于观察运行结果或传递必要的控制信息。目前，
ＤＳＰ芯片的人机接口模块大多数都用单片机来
完成，但这样既增加了开发成本又使系统更加复
杂。本文选用字符液晶显示模块ＬＣＭ１６０２和锁
存器７４ＨＣ５７３，通过ＴＭＳ３２ＯＣ５４ＸＸ的Ｉ／Ｏ口功
能扩展直接构建ＤＳＰ的人机接口模块，为ＤＳＰ
芯片直接开发人机接口模块提供了可能。
２ ＬＣＤ模块
液晶显示器以其功耗低、体积小、显示内容丰
富、超薄轻巧等诸多优点，在袖珍式仪表和低功耗
应用系统中得到越来越广泛的应用。本文选用
ＬＣＭ１６０２字符型液晶显示模块作为人机接口显
示器。ＬＣＭ１６０２模块是８位并行接口的背光式
两行液晶显示模块，由一块５×７点阵液晶屏和控
制芯片ＨＤ４４７８０及其辅助电路组成。它可以显
1.3、DSP芯片与普通单片机相比有什么特点
答：与单片机相比，DSP器件一般具有更高的集成度、更快的CPU、更大容量的存储器，内置有波特率发生器和FIFO缓冲器，同时提供高速同步串口和标准异步串口，有的片内还集成了A／D采样电路，用于控制领域的DSP还提供多路PWM输出，用于电机控制，可减少开发人员的工作量。DSP器件一般采用改进的哈佛结构，具有独立的程序和数据空间，允许同时存取程序和数据。内置高速的硬件乘法器以及增强的多级流水线，使DSP器件具有高速的数据运算能力
1.5、DSP芯片有那些主要特点
答：采用哈佛结构、采用多总线结构、采用流水线结构、配有专门的硬件乘法--累加器、具有特殊的寻址方式和指令、硬件配置强、具有较强的接口功能、支持多处理器结构
1.8、IT公司的DSP芯片主要有那几大类
答：TMS320C2000系列，主要用于数字化控制领域，TMS320C5000系列主要用于图像通信领域，TMS320C6000系列主要用于数字通信和音视频技术领域
1.9、TMS320C5000系列DSP芯片有什么特点
答：它是16位整数DSP处理器，目前有三代产品。同代产品使用相似的CPU结构，但拥有不同的片上存储器和外围电路，以满足各种不同用途的要求。C5000把存储器，外围电路与CPU集成在一个芯片上，构成了一个单片计算机系统，大大地低了整个DSP应用系统的成本和体积，提高了可靠性。
2.1、C55芯片由哪些基本部分组成
答：CPU、存储空间、片内外设
2.2、C55x的CPU 包含哪些功能单元
答：C55x的CPU包含5个功能单元：指令缓冲单元（I单元）、程序流单元（P单元）、地址-数据流单元（A单元）、数据运算单元（D单元）和存储器接口单元（M单元）。
I单元包括32×16位指令缓冲队列和指令译码器。此单元接收程序代码并放入指令缓冲队列，由指令译码器解释指令，然后再把指令流传给其它的工作单元（P单元、A单元、D单元）来执行这些指令。

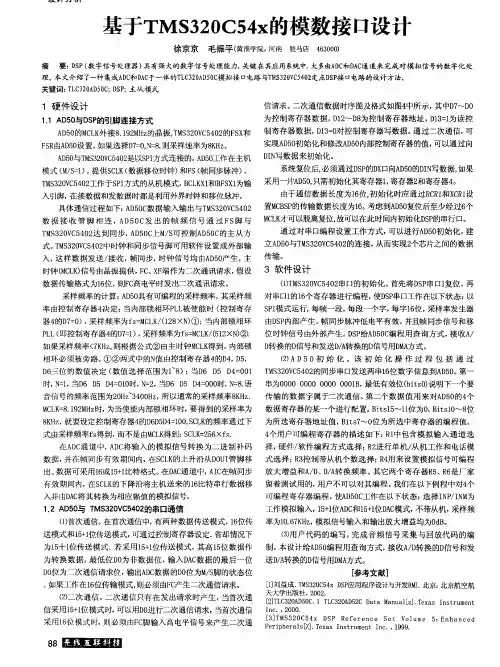

基于ＴＭＳ３２０Ｃ５４ｘ的模数接口设计
徐京京 毛振平（黄淮学院，河南驻马店４６３０００）
摘 要：ＤＳＰ（数字信号处理器）具有强大的数字信号处理能力，关键在其应用系统中，大多由ＡＤｃ和ＤＡＣ通道来完成对模拟信号的数字化处 理。本文介绍了一种集成ＡＤＣ和ＤＡＣ于一体的ＴＬＣ３２０ＡＤ５０Ｃ模拟接口电路与ＴＭＳ３２０ＶＣ５４０２定点ＤｓＰ接口电路的设计方法。 关键词：ＴＬＣ３２０ＡＤ５０Ｃ；ＤＳＰ；主从模式
１硬件设计
１．１ ＡＤ５０与ＤＳＰ的引脚连接方式
ＡＤ５０的ＭＣＬＫ＃ｂ接８．１９２ＭＨｚ的晶振，ＴＭＳ３２０ＶＣ５４０２的ＦＳＸ和
ＦＳＲ由ＡＤ５０设置。如果选择Ｄ７＝Ｏ，Ｎ＝８，则采样速率为８ＫＨｚ。
ＡＤ５０与ＴＭＳ３２０ＶＣ５４０２是以ＳＰＩ方式连接的。ＡＤ５０工作在主机
模式（Ｍ／Ｓ＝１），提供ＳＣＬＫ（数据移位时钟）和ＦＳ（帧同步脉冲）。
ＴＭＳ３２０ＶＣ５４０２￣作于ＳＰＩ方式的从机模式，ＢｃＬＫｘ１和ＢＦｓｘ１为输
入引脚，在接数据和发数据时都是利用外界时钟和移位脉冲。
具体通信过程如下：ＡＤ５０Ｃ数据输入输出与ＴＭＳ３２０ＶＣ５４０２
数据接收管脚相连，ＡＤ５０Ｃ发出的帧频信号通过ＦＳ脚与
ＴＭＳ３２０ＶＣ５４０２达到同步，ＡＤ５０Ｃ上Ｍ／Ｓ可控￥１ｊＡＤ５０Ｃ的主从方
式。ＴＭＳ３２０ＶＣ５４０２中时钟和同步信号脚可用软件设置成外部输
入，这样数据发送／接收，帧同步，时钟信号均由ＡＤ５０产生，主
时钟（ＭＣＬＫ）信号由晶振提供，Ｆｃ、ｘＦ端作为二次通讯请求，假设
数据传输格式为１６位，￣，ＩＪＦＣ高电平时发出二次通讯请求。
采样频率的计算：ＡＤ５０具有可编程的采样频率，其采样频
率由控制寄存器４决定；当内部锁相环ＰＬＬ被使能时（控制寄存
器４的Ｄ７＝Ｏ），采样频率为ｆｓ＝ＭＣＬＫ／（１２８ＸＮ）①；当内部锁相环
ＰＬＬ（即控制寄存器４的Ｄ７＝１），采样频率为ｆｓ＝ＭｃＬＫ／（５１２×Ｎ）②．
