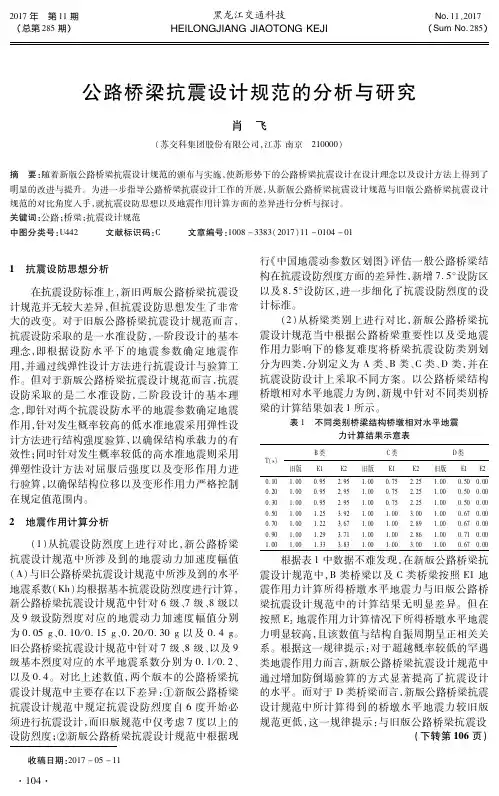

公路桥梁抗震设计规范的分析与研究

肖　飞

（苏交科集团股份有限公司，江苏南京　２１００００）

摘　要：随着新版公路桥梁抗震设计规范的颁布与实施，使新形势下的公路桥梁抗震设计在设计理念以及设计方法上得到了

明显的改进与提升。为进一步指导公路桥梁抗震设计工作的开展，从新版公路桥梁抗震设计规范与旧版公路桥梁抗震设计

规范的对比角度入手，就抗震设防思想以及地震作用计算方面的差异进行分析与探讨。

关键词：公路；桥梁；抗震设计规范

中图分类号：Ｕ４４２ 文献标识码：Ｃ 文章编号：１００８－３３８３（２０１７）１１－０１０４－０１

收稿日期：２０１７－０５－１１１　抗震设防思想分析

在抗震设防标准上，新旧两版公路桥梁抗震设

计规范并无较大差异，但抗震设防思想发生了非常

大的改变。对于旧版公路桥梁抗震设计规范而言，

抗震设防采取的是一水准设防，一阶段设计的基本

理念，即根据设防水平下的地震参数确定地震作

用，并通过线弹性设计方法进行抗震设计与验算工

作。但对于新版公路桥梁抗震设计规范而言，抗震

设防采取的是二水准设防，二阶段设计的基本理

念，即针对两个抗震设防水平的地震参数确定地震

作用，针对发生概率较高的低水准地震采用弹性设

计方法进行结构强度验算，以确保结构承载力的有

效性；同时针对发生概率较低的高水准地震则采用

弹塑性设计方法对屈服后强度以及变形作用力进

行验算，以确保结构位移以及变形作用力严格控制

在规定值范围内。

２　地震作用计算分析

（１）从抗震设防烈度上进行对比，新公路桥梁

抗震设计规范中所涉及到的地震动力加速度幅值

（Ａ）与旧公路桥梁抗震设计规范中所涉及到的水平

地震系数（Ｋｈ）均根据基本抗震设防烈度进行计算，

新公路桥梁抗震设计规范中针对６级、７级、８级以

及９级设防烈度对应的地震动力加速度幅值分别

为０．０５ｇ、０．１０／０．１５ｇ、０．２０／０．３０ｇ以及０．４ｇ。

桥梁工程抗震设防技术规程

一、前言

随着现代桥梁工程的建设，桥梁抗震设防技术也得到了越来越多的关注和重视。为了保障桥梁的安全运行，制定一套具体的技术规程是非常必要的。本文将从桥梁抗震设防技术的基本原理、设计流程、设计要求、施工检验等方面进行详细阐述，力求为广大桥梁工程师提供一份具体可行的技术规程。

二、桥梁抗震设防技术的基本原理

桥梁抗震设防技术的基本原理是通过对桥梁结构进行全面的地震响应分析，确定桥梁的抗震设计参数，采取相应的抗震加固措施，提高桥梁的抗震能力。具体包括以下几个方面：

1.地震响应分析

地震响应分析是指对桥梁结构进行地震荷载计算和结构响应计算，以确定桥梁的地震响应特性。地震响应分析需要考虑桥梁的初始状态、地震荷载的特性、地基的特性、结构的几何形状和材料性质等因素。

2.抗震设计参数的确定

抗震设计参数主要包括桥梁的抗震等级、基本周期、阻尼比、地震作用系数等。这些参数是根据地震灾害的严重程度、桥梁结构的特点和使用状态等因素综合考虑后确定的。

3.抗震加固措施

抗震加固措施是指在保证桥梁正常使用的前提下，针对桥梁结构的弱点进行加固改造，提高桥梁的抗震能力。常见的抗震加固措施包括增加桥梁的刚度、提高桥墩和桥塔的抗震能力、加固桥梁的支座和连接等。

三、桥梁抗震设防技术的设计流程

桥梁抗震设防技术的设计流程主要包括以下步骤：

1.确定抗震等级

根据桥梁的使用状态、地震灾害的严重程度和结构的特点等因素，确定桥梁的抗震等级。

2.地震响应分析

进行地震荷载计算和结构响应计算，确定桥梁的地震响应特性。

3.抗震设计参数的确定

根据地震响应分析的结果，确定桥梁的基本周期、阻尼比、地震作用系数等抗震设计参数。

4.抗震加固方案的编制

根据桥梁结构的弱点，制定相应的抗震加固方案，包括加固措施、加固部位、加固材料等。

5.施工图设计

根据抗震加固方案，制定相应的施工图设计。

6.施工检验

对抗震加固施工过程进行监督和检验，确保加固效果符合设计要求。

未知驱动探索，专注成就专业

1

桥梁抗震规范

1. 简介

桥梁作为交通运输和基础设施的重要组成部分，在地震发生时承受巨大的力量和振动。为了确保桥梁在地震中的安全性能，各国都制定了相应的桥梁抗震规范。本文将介绍桥梁抗震规范的基本概念、目的和主要内容。

2. 桥梁抗震规范的基本概念

桥梁抗震规范是指为了保证桥梁在地震中具备安全性和稳定性而制定的技术规范和标准。其中包括桥梁的设计、施工、监测和维护等方面的要求，以及相应的地震动参数、荷载计算和结构分析方法等。

3. 桥梁抗震规范的目的

桥梁抗震规范的主要目的是确保桥梁在地震中的安全运行和灾后恢复能力，从而减少地震对交通运输和基础设施的破坏。具体目的包括：

• 提供合理的抗震设计参数和计算方法，确保桥梁结构能够在地震中承受合适的地震作用力； 未知驱动探索，专注成就专业

2

• 确保桥梁结构和材料的抗震性能符合要求，避免桥梁倒塌或损坏造成人员伤亡和物质损失；

• 强化桥梁的地震监测和预警系统，及时掌握桥梁受到地震影响的情况；

• 制定有效的抗震维护和修复措施，提高桥梁的抗震能力和恢复能力。

4. 桥梁抗震规范的主要内容

桥梁抗震规范主要包括以下内容：

4.1. 设计参数

• 地震动参数的确定：包括地震动强度、频谱形状、地震动时间历程等；

• 设计地震烈度：根据地震区划确定桥梁所处地区的地震能力级别；

• 地震分组：按照地震活动性质将桥梁划分为不同的地震分组，确定相应的设计参数。 未知驱动探索，专注成就专业

3

4.2. 结构设计

• 地震力计算：利用地震参数和结构特征计算桥梁所受地震作用力；

• 结构选择和布置：根据桥梁的跨度、形状和功能，选择合适的结构形式和布置方案；

• 抗震构造措施：采用适当的抗震支撑、隔震和减震等构造措施，提高桥梁的抗震能力。

4.3. 施工和监测

• 施工要求：包括桥梁施工过程中的抗震措施、质量控制和安全管理等；

• 监测系统：建立桥梁的地震监测和预警系统，及时掌握桥梁受到地震影响的情况。

桥梁设计中的抗震规范要求

桥梁是连接两个地点的重要交通设施，其结构稳定性对于交通运输的安全和效率具有至关重要的作用。然而，地震是一种常见的自然灾害，给桥梁带来严重的破坏和风险。因此，在桥梁设计中，抗震规范要求成为了必不可少的考虑因素。

1. 抗震设计目标

桥梁的抗震设计目标是确保在地震发生时，桥梁结构能够保持稳定并限制破坏。主要目标包括：

- 控制桥梁的渐进破坏，避免局部破裂或崩溃；

- 限制桥梁结构的变位，确保桥梁对车辆通行的影响最小化；

- 确保桥梁的结构完整性，防止桥梁产生全面崩溃。

2. 抗震力学分析

桥梁的抗震设计需要进行抗震力学分析，以研究桥梁在地震作用下的受力和变形情况。主要分析内容包括：

- 桥梁的自振周期分析，确定振动特性；

- 桥梁在地震作用下的动力响应分析，包括受力、位移和动应力等参数；

- 确定桥梁结构的抗震性能指标，如抗震弹性系数和耗能能力等。

3. 抗震设计方法 根据抗震力学分析的结果，抗震设计方法主要包括以下几个方面：

- 采用适当的抗震设计参数，如强度等级和位移限制；

- 选择合适的结构形式和材料，以提高抗震能力；

- 优化桥梁结构，确保在地震作用下的受力均匀分布；

- 加强桥墩和桥梁连接处的抗震性能，避免发生局部破坏；

- 设计合适的减震措施和能量耗散装置，提高桥梁的耐震能力；

4. 抗震设防要求

抗震设防要求是指桥梁设计中对于地震作用的规定和要求。根据地震地区的构造特点和地震烈度，抗震设防要求会有所不同。一般包括以下方面的要求：

- 设计地震加速度谱和反应谱，用于抗震力学分析；

- 限制桥梁结构的最大变位，确保正常通行；

- 确定桥梁的最小抗震强度，以保障结构的安全性；

- 要求采用抗震构造措施，如加强桥墩和桥梁连接部位；

- 确定抗震设计的控制材料性能和构件尺寸。

5. 抗震施工要求

除了设计阶段的抗震规范要求，抗震施工要求也是确保桥梁抗震性能的重要环节。主要包括以下几个方面： - 选用符合抗震要求的材料和设备；
