拉力传感器使用指南英文回答:Introduction:A force sensor, also known as a load cell or tension sensor, is a device used to measure the force or tension applied to it. It is widely used in various industries such as automotive, aerospace, and manufacturing. In this guide, I will provide you with the necessary information on how to use a force sensor effectively.Calibration:Before using a force sensor, it is crucial to calibrate it properly. Calibration ensures accurate and reliable measurements. To calibrate the sensor, you will need a known weight or force. Apply the known force to the sensor and record the output. Repeat this process with different known forces to create a calibration curve. This curve willallow you to convert the sensor's output to the actual force applied.Mounting:Proper mounting of the force sensor is essential for accurate measurements. Make sure the sensor is securely attached to the object or structure where the force will be applied. Avoid any external factors that may introduce additional forces or vibrations, as they can affect the sensor's readings. Additionally, ensure that the sensor is aligned with the direction of the force to obtain accurate results.Wiring and Connections:When connecting the force sensor to a data acquisition system or control unit, it is crucial to follow the manufacturer's instructions. Use the recommended cables and connectors to ensure a reliable and stable connection. Check the wiring for any loose connections or damage that may affect the sensor's performance. Proper grounding isalso important to minimize electrical noise and interference.Data Acquisition and Analysis:To measure and analyze the force data from the sensor, you will need a data acquisition system or software. Connect the sensor to the system and configure the settings according to your requirements. Start recording the force data and monitor the readings in real-time. Once the datais collected, you can analyze it using various statistical or graphical tools to gain insights into the force applied.Troubleshooting:If you encounter any issues with the force sensor, there are a few common troubleshooting steps you can take. First, check the wiring and connections to ensure they are properly secured. Next, verify that the sensor iscalibrated correctly and that the applied force fallswithin the sensor's range. If the issue persists, consult the manufacturer's documentation or contact their technicalsupport for further assistance.Conclusion:Using a force sensor requires proper calibration, mounting, wiring, and data acquisition. By following the guidelines provided in this guide, you can effectively utilize a force sensor for accurate and reliable force measurements. Remember to always refer to the manufacturer's instructions and seek professional help if needed.中文回答:引言:拉力传感器,也称为称重传感器或张力传感器,是一种用于测量施加在其上的力或张力的设备。

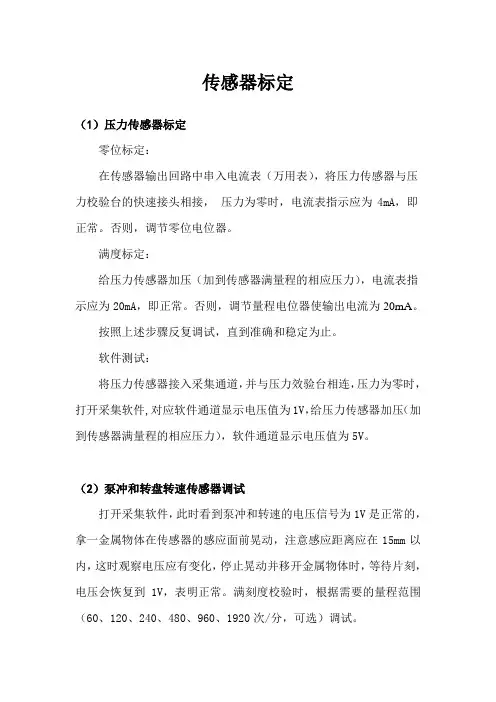

传感器标定(1)压力传感器标定零位标定:在传感器输出回路中串入电流表(万用表),将压力传感器与压力校验台的快速接头相接,压力为零时,电流表指示应为4mA,即正常。
否则,调节零位电位器。
满度标定:给压力传感器加压(加到传感器满量程的相应压力),电流表指示应为20mA,即正常。
否则,调节量程电位器使输出电流为20mA。
按照上述步骤反复调试,直到准确和稳定为止。
软件测试:将压力传感器接入采集通道,并与压力效验台相连,压力为零时,打开采集软件,对应软件通道显示电压值为1V,给压力传感器加压(加到传感器满量程的相应压力),软件通道显示电压值为5V。
(2)泵冲和转盘转速传感器调试打开采集软件,此时看到泵冲和转速的电压信号为1V是正常的,拿一金属物体在传感器的感应面前晃动,注意感应距离应在15mm以内,这时观察电压应有变化,停止晃动并移开金属物体时,等待片刻,电压会恢复到1V,表明正常。
满刻度校验时,根据需要的量程范围(60、120、240、480、960、1920次/分,可选)调试。
(3)绞车传感器调试有绞车传感器测试器直接接上可测试。
旋转绞车传感器时,DP-02数据处理器上两只绿灯交替闪烁,出现四种状态:同时亮、一亮、一灭、同时灭,表示正常,否则有故障。
(4)超声波液位传感器标定电流输出校验即可以与液面成正比增益、也可以与液面成反比增益校验。
4mA、20mA液位可以任意方向校验。
1、通电后,进入自动运行模式2、同时按下3、当显示C4表示4mA标定初始化4、等待3秒钟显示已存入的值,然后用按4mA=泥浆池高度+传感器端面到泥浆池顶面的距离),即松开键5、等待6秒钟后,进入自动运行模式6、连续同时按下4mAC4-C20为止,松开键7、当显示C20,表示20mA标定初始化8、等待显示已存入的值,然后按上、下移动选择所需要的值(=传感器端面到泥浆池顶面的距离),即松开键9、重复第5步10.连续同时按下显示顺序:C4→C20→bL为止,松开键11.当显示bL时表示盲区值的初始化标定12.重复第4步,但选择所需要的值>25mm13.重复第5步14. 连续同时按下C4→C20→bL→SP为止,松开键15.显示SP时,表示应答速度值的标定初始化16.重复第4步,但一般选择所需要的值为217.重复第5步18.连续同时按下4mAC4→C20→bL→SP→FLS为止,松开键19.当显示FLS时,表示过失保护标定初始化20.重复第4步,选择所需要的值,一般为1或221.重复第五步22.连续同时按下C4→C20→bL→SP→FLS→FSE为止,松开键(该步也可忽略不做)23.重复第4步,初始化标定失效保护维持时间24.重复第5步,设定你所需要的值(在0~15可选任一值即可)通过上述一系列步骤超声波传感器标定操作已经完成软件测试:将传感器接入采集通道,拿一平面遮挡物与探头平行,当遮挡物距探头2.25m时,打开采集软件,对应软件通道显示电压值为1V,当遮挡物距探头0.25m时,软件通道显示电压值为5V。
精密力测量技术的标定流程在工程领域中,精密力测量技术的应用越来越广泛,它对于产品质量的控制和工艺参数的优化具有重要意义。
然而,为了确保测量结果的准确性和可靠性,必须对精密力测量设备进行标定。
本文将从标定的目的、标定流程的步骤和方法以及标定后的验证与追踪等方面进行探讨。
标定的目的是为了评估或者证明测量设备的准确性和可靠性。
在力测量技术中,标定的目标是实现力传感器的输出与实际加在被测物体上的力之间的相关性。
通过标定,可以分析和了解力测量设备的误差来源、确定其准确度等级,并提供校准参数,以便后续的力测量过程中进行修正。
精密力测量技术的标定流程通常包括以下步骤:1.选择标准装置和测量范围。
根据实际应用需要,选择合适的标准装置和测量范围。
标准装置应具备高精度、稳定性和可追溯性,以确保标定结果的准确性。
2.准备标定样品。
标定样品应尽可能接近实际工作条件。
对于力传感器的标定,可采用标准质量块组成不同力值的组合加在传感器上,以模拟实际工作负载。
3.选择标定点。
在标定过程中,标定点的选择直接影响标定结果的可靠性。
根据力测量设备的特性和应用要求,在负载范围内选择不同的标定点,包括最小标定点、最大标定点和等间距的中间标定点。
4.进行标定试验。
通过施加不同的标定力值,测量被测设备的输出信号,并记录下相应的力值和输出值。
根据标定装置和被测设备的特性,可选用静态标定、动态标定或者两者结合的方式进行试验。
5.数据处理和分析。
根据实验结果,进行数据处理和分析,得到标定曲线、标定系数以及不确定度等参数。
标定曲线可以用于力测量设备在实际工作中的修正。
标定后的验证与追踪是保证力测量设备长期稳定性和准确性的关键环节。
在实际使用中,应定期进行标定后的验证,以确保测量结果的可靠性。
验证可使用相同的标定装置和方法进行,也可以参考其他可靠的标准装置进行对比。
验证的过程一般包括测量结果的对比和误差分析,通过比较实测力值与预期标定值之间的差异,评估力测量设备是否需要进行修正。
电子拉力试验机位移的标定方法1.确认标定装置:在进行位移标定前,需要确认使用的位移标定装置是否符合要求。
通常使用的标定装置有光栅尺、位移传感器等。
确认装置的精度和灵敏度,以确保其能够准确测量试验机的位移。
2.安装标定装置:根据试验机的结构和特点,将标定装置安装在试验机上。
通常,标定装置应该与试验机的运动部件直接连接,以确保标定结果的准确性。
3.标定前的准备工作:在进行位移标定之前,需要对试验机进行一些准备工作。
首先,确认试验机处于正常工作状态,各个部件工作正常。
其次,对试验机进行机械调整,使其运动部件与标定装置之间的连接达到最佳状态。
4.位移标定的调整:根据试验机的特点和使用要求,调整标定装置的参数。
首先,对标定装置的灵敏度进行调整,使其能够准确感应试验机的位移。
其次,根据试验机的工作范围和要求,调整标定装置的测量范围和分辨率。
5.进行位移标定:开始进行位移标定时,首先记录标定装置的原始数值。
然后,进行一系列位移测试,改变试验机的位移量,并记录标定装置的测量数值。
通过这些数据,可以绘制出试验机位移量与标定装置测量数值之间的关系曲线。
6.曲线拟合和标定计算:根据位移标定的数据,进行曲线拟合,并计算出标定装置的标定参数。
常用的拟合方法有线性拟合和非线性拟合。
根据试验机的具体要求和标定装置的特点,选择合适的拟合方法。
7.验证标定结果:完成位移标定后,进行结果验证。
将标定装置重新安装在试验机上,进行若干位移测试,并记录标定装置的测量数值。
将这些数据与标定装置的标定参数进行比较,以验证标定结果的准确性。
8.校正位移显示:根据标定结果,对试验机的位移显示进行校正。
校正的目的是使位移显示与标定装置的测量数值一致,提高试验机位移的显示精度。
以上是电子拉力试验机位移的标定方法。
通过合理的标定程序和准确的测量装置,可以确保试验机的位移测量结果的准确性,提高拉力试验的可靠性和可重复性。
