HDPE双壁波纹管施工与连接方法两篇

第1条

高密度聚乙烯双壁波纹管的施工和连接方法基于广东省管道工程师多年的经验，高密度聚乙烯双壁波纹管的施工和连接方法I 、在管道使用和安装前，仔细检查在装卸和运输过程中是否有损坏。如发现破损裂纹、变形等缺陷管道，应及时拆除。

检查井与管道的连接应采用2 、柔性接头，并用柔性填料密封。具体结构应根据设计要求进行。

三、挖沟、应注意基础

1、槽底宽度应按管径加0.6m采用。

2、挖沟时应采取排水措施，防止沟底浸水。

管道基础必须采用3、碎石垫层，一般土质基础厚度为0 .1m；

对于软土地基，厚度不应小于0.2m，具体方法应符合设计要求。

4、基础应夯实，表面应光滑。

管道基础接口处应留有凹槽，以便接口操作。

沟槽长度应为0.4-0.6m，深度应为0.05m-0.1m，宽度应为管道外径的1.1倍。

四、当下部管道槽的深度不大时，可以手动将管道提升到槽中。当凹槽深度大于3m时，非金属绳可以滑入凹槽。

严禁用金属绳钩住管口或两端管子，从槽边卷进槽内。

五、接口操作的橡胶安装位置应在插座第二和第三波纹之间的凹槽内。安装密封圈的数量取决于设计要求。当使用两个密封圈时，建议用一个波纹将两个密封圈分开。

接口前，应清洁插座的内外表面，插座上应套有密封圈，插座内的工作面和橡胶圈表面应涂有润滑剂(肥皂水一般足够)。插入方向应为水流方向，安装好的管道应通过人工对准插座中心线或设置木挡板和垫木慢慢插入插座底部。

接口完成后，预留槽应填以相同土质压实。

承插管道安装应沿水流方向承插，承插水流方向相反，从下游向上游依次进行。

管道应呈直线敷设，相邻两根管道轴线的允许旋转角度不得超过2度。

为防止接口关闭时已布置的管道轴线位置移动，必须采取管道稳定措施。

编织袋可以装满沙子，密封并压在排列好的管子上，其数量取决于管子的直径。

管接头后，应重新检查管道底部的深度和轴线，以满足要求。如果位移、悬挂、拉出，应进行返工。

六、应注意回填土

1、腋角部分应先填充中砂、粗砂。

2、基础部分应在管顶槽以上0.7m范围内人工回填。

管道顶部上方3、 0.7m，机械管道轴线两侧可同时进行回填和夯实。 4、沟槽边缘各部位所用回填土的最佳压实度()应根据设计要求或根据CECS12220XX技术规程的要求。

第二条高密度聚乙烯双壁波纹管的施工及连接方法高密度聚乙烯双壁波纹管是一种新型的高密度聚乙烯轻质管材。它的特点是重量轻、耐高压、韧性好、施工快、使用寿命长。与其他结构的管道相比，其出色的管壁结构设计大大降低了成本。

由于连接方便、可靠，在国内外得到了广泛的应用。

大量的混凝土管道和铸铁管道已经被替换。

高密度聚乙烯双壁波纹管施工及检查井连接方法

在使用和安装前，应仔细检查1、双壁波纹管在装载、卸载、运输和堆放过程中的损坏情况，如破损裂口、变形等缺陷管道应及时清除。

检查井与管道的连接应采用2、柔性接头，并用柔性填料密封。具体结构应根据设计要求进行。

高密度聚乙烯双壁波纹管施工与检查井连接方法3、管沟开挖、应作为基础。应该注意1。沟底净宽按高密度聚乙烯双壁波纹管外径加0.6m采用；2挖沟时应采取排水措施，防止沟底浸水；3双壁波纹管基础必须采用碎石垫层，对于一般土质基础，厚度为0 .1m；软土地基厚度不小于0.2m，具体方法按设计要求。基础应夯实，表面应平整。

高密度聚乙烯波纹管基础的接口处应预留凹槽，以便接口操作。 沟槽长度应为0.4m-0.6m，深度应为0.05m-0.1m，宽度应为管道外径的1.1倍。

4、当下部管道沟槽深度不大时，可以手动将管道提升到沟槽中。当沟槽深度大于3m时，可用非金属绳将管道滑入沟槽。

严禁用金属绳钩住高密度聚乙烯双壁波纹管两端的管口或从槽边将双壁波纹管卷进槽内。

5、接头操作1橡胶圈的安装位置应在插座第二和第三波纹之间的凹槽内。安装密封圈的数量取决于设计要求。当使用两个密封圈时，建议用一个波纹将两个密封圈分开。2接口前，应清洁双壁波纹管承口的内外表面，承口应套有密封圈，承口内的工作面和橡胶圈表面应涂有润滑剂。通常，应使用肥皂水。插入方向应为水流方向。安装好的高密度聚乙烯双壁波纹管应缓慢插入承口，直至底部，人工对准承口中心线或用装有木挡板的撬棍。3接口完成后，立即用同样的土将预留槽填紧；4承插管道安装应沿水流方向承插，承插水流方向相反，从下游向上游依次安装；5高密度聚乙烯双壁波纹管应呈直线敷设，相邻两根管道轴线的允许转角不得大于2度。

为了防止接口关闭时布置的双壁波纹管的轴线位置移动，必须采取稳管措施。

编织袋可以填充沙子，密封并压在内衬双壁波纹管的顶部，波纹管的数量根据管道直径而变化。

管接头后，应重新检查管道底部的深度和轴线，以满足要求。如果位移、悬挂、拉出，应进行返工。 6、回填土应注意1个腋角位置在2d角范围内首先应用中砂、粗砂填筑；2基础部分必须从高密度聚乙烯双壁波纹管顶部沟槽上方0.7m处人工回填。3顶部0.7m的双壁波纹管可通过机械从管道轴线两侧同时回填。

合集下载

HDPE双壁波纹管管道施工与连接方法

HDPE双壁波纹管管道施工与连接方法

HDPE双壁波纹管管道施工与连接方法

集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-HDPE双壁波纹管管道施工与连接方法

1、管道应敷设在原状土地基或经开槽后处理回填密实的地层上，管道在车行到下管顶覆土

厚度不小于700mm.

2、聚乙烯双壁波纹管管道工程可同槽施工，可按一般管道同槽敷设设计、施工的有关规定

进行。

3、当管道穿越铁路、高等级道路路堤及有障碍的构筑物时，应设置钢筋混凝土、钢、铸铁

等材料制作的保护管套，套管内径应大于波纹管外径300mm以上，管道与套管之间的端部处

空间用填料填塞。

4、沟槽槽底净宽度，宜按管外径加600mm确定，以便于人工在槽底作业为宜。

5、雨季施工，应尽可能缩短开槽长度，做到成槽快，回填快，并做好防泡槽的措施。一旦

发生泡槽，应将水排除，把受泡的软化土层清除，换填砂石料或中粗砂，做好基础处理。

6、管道基础设计，采用垫层基础。对一般的土质地段，基底只需铺一层砂垫层，其厚度为 100mm；对软土地基，槽底有处在地下水位以下时，宜铺垫一层砂砾或碎石，其厚度不小于

150mm，碎石粒径为5mm-40mm，上面再铺砂垫层（中、粗砂），厚度不小于50mm,垫层总厚度

不小于200mm。

7、管道安装一般均可采用人工安装。安装时，由人工抬管道两端传给槽底施工人员。明开

槽，槽深大于3m或管径大于400mm的管道，可用非金属绳索溜管，是管道平稳的放在沟槽管

位上。严禁用金属绳索勾住两端管口或将管道自槽边翻滚抛入槽中。混合槽或支撑槽，因支

撑的影响，宜采用从槽的一端集中下管，在槽底将管道运至安装位置进行安装。

8、承插口管安装应将管口顺水流方向，承口逆水流方向，由下游想上游依次安装。

9、管道长短的调整，可用手锯切割，但断面应垂直平整，不应有损坏。

10、管道连接采用橡胶圈密封接口时应遵守以下规定：

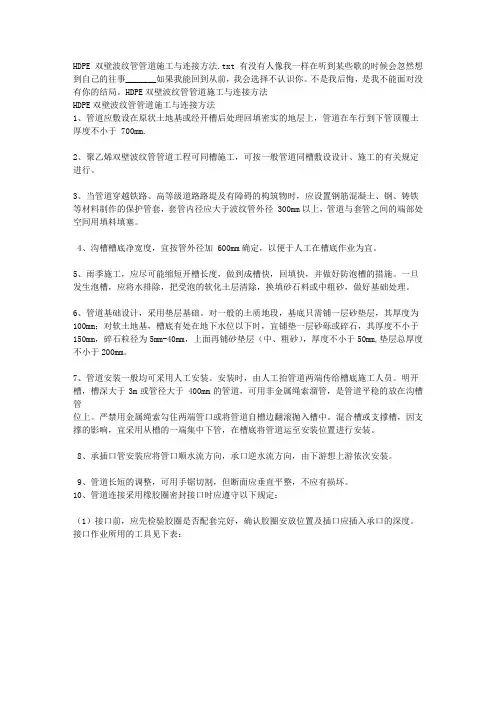

HDPE双壁波纹管管道施工与连接方法 2

HDPE双壁波纹管管道施工与连接方法 2

HDPE双壁波纹管管道施工与连接方法.txt有没有人像我一样在听到某些歌的时候会忽然想到自己的往事_______如果我能回到从前，我会选择不认识你。不是我后悔，是我不能面对没有你的结局。HDPE双壁波纹管管道施工与连接方法

HDPE双壁波纹管管道施工与连接方法

1、管道应敷设在原状土地基或经开槽后处理回填密实的地层上，管道在车行到下管顶覆土

厚度不小于 700mm.

2、聚乙烯双壁波纹管管道工程可同槽施工，可按一般管道同槽敷设设计、施工的有关规定

进行。

3、当管道穿越铁路、高等级道路路堤及有障碍的构筑物时，应设置钢筋混凝土、钢、铸铁

等材料制作的保护管套，套管内径应大于波纹管外径 300mm以上，管道与套管之间的端部处

空间用填料填塞。

4、沟槽槽底净宽度，宜按管外径加 600mm确定，以便于人工在槽底作业为宜。

5、雨季施工，应尽可能缩短开槽长度，做到成槽快，回填快，并做好防泡槽的措施。一旦

发生泡槽，应将水排除，把受泡的软化土层清除，换填砂石料或中粗砂，做好基础处理。

6、管道基础设计，采用垫层基础。对一般的土质地段，基底只需铺一层砂垫层，其厚度为

100mm；对软土地基，槽底有处在地下水位以下时，宜铺垫一层砂砾或碎石，其厚度不小于

150mm，碎石粒径为5mm-40mm，上面再铺砂垫层（中、粗砂），厚度不小于50mm,垫层总厚度

不小于200mm。

7、管道安装一般均可采用人工安装。安装时，由人工抬管道两端传给槽底施工人员。明开

槽，槽深大于3m或管径大于 400mm的管道，可用非金属绳索溜管，是管道平稳的放在沟槽管

位上。严禁用金属绳索勾住两端管口或将管道自槽边翻滚抛入槽中。混合槽或支撑槽，因支

撑的影响，宜采用从槽的一端集中下管，在槽底将管道运至安装位置进行安装。

8、承插口管安装应将管口顺水流方向，承口逆水流方向，由下游想上游依次安装。

9、管道长短的调整，可用手锯切割，但断面应垂直平整，不应有损坏。

双壁波纹管施工方案三篇.doc

双壁波纹管施工方案三篇.doc

双壁波纹管施工方案三篇

第1条

双壁波纹管施工方案双壁波纹管施工方案一、工程概况XX二期管道工程根据设计要求采用高密度聚乙烯双壁波纹管，管道埋地敷设在纵、横米内。

本方案为土方开挖和管道安装施工方案。

二、施工测量

1、工程开工前对设计交来的导线点和水准点进行复核，并报监理批准后使用。

2、根据施工图，对沟槽中心线进行测量，测量完成后开挖沟槽，提交监理工程师检查，并准备好高程控制桩进行检查。

三、沟槽土方开挖

1、根据设计图纸、文件、施工规范，根据施工测量、放线结果，根据沟深、土质、地下水，选择开槽断面和沟坡。由于本工程纵向管线均在碾压路基上开挖，且全线为页岩，开挖的沟槽可能不支撑直槽。

2、 Trench严格控制地下室的标高。严禁过度挖掘。在地下室设计标高以上0 .2 ~ 0 .3米的原土上，人工清理至设计标高。当局部超挖或扰动时，可更换级配砂岩或中粗砂并夯实。

3、雨季施工时，应尽可能缩短槽长，槽应快速完成并快速回填。出现气泡槽时，应排除积水，清除气泡软化的表层土，更换级配砂石或中粗砂并夯实，进行地基处理。 4、开槽高度、对开槽宽度、基础垫层厚度、基础表面标高、排水沟平整度、沟内有无污泥和杂物、基础表面有无扰动等操作项目分别进行验收，验收合格后方可进入下一工序。

5、质量要求沟底标高0，每边沟底中心线宽度30，不小于设计值沟坡不陡于规定4 、垫层施工

1、垫层施工成本。现在，槽中的废渣和渣滓被清除，浸泡在水中的软泥被清除。然后铺设天然级配砂料，整平并夯实。

五、双壁波纹管施工

1、由于本工程纵向波纹管直径大、重量重，双壁波纹管到达现场后，由机械装卸。装卸时，应使用柔性带、吊索或吊绳进行吊装。

2、短距离运输时，管道运输不得在坚硬不平的地面或砾石地面上滚动，以防损坏保护层或防腐层。

对于大直径双壁波纹管，堆垛运输不得超过三层。对于小直径管道，如果采用堆垛运输，所有管道应保持稳定，管道之间应留有适当的间隙，以防碰撞。
