HDPE双壁波纹管施工与连接方法

HDPE双壁波纹管施工方案

一、 工程概况：

星竹花园雨水系统改造工程，依据设计要求采用HDPE双壁波纹管，管埋置于地下纵向 米，横向 米。本方案为土石方开挖，管道安装的施工方案。

二、施工测量

1、工程开工前对设计交的导线点和水准点进行复核，复核无误报监理审批后使用。

2、根据施工图对沟槽中线进行测设，测量完成后报监理工程师检查合格后开挖沟槽，并作好高程控制桩，以便检查。

三、沟槽土石方开挖

1、根据设计图纸、文件、施工规范，按照施工测量、放线结果视沟槽深度、土质、地下水情况，选定开槽断面和沟槽边坡，由于本工程的纵向管线都是在已碾压好的路基上开挖，全线是页岩，故开挖的沟槽可以不支撑开直槽。

2、沟槽严格控制基底高程，严禁超挖，基底设计标高以上0.2～0.3米的原装土上，用人工清理至设计标高，如局部超挖或发生扰动，可换填级配的砂石料或中粗砂并夯实。

3、雨季施工，应尽可能缩短开槽长度，，做到成槽快，回填快，一旦发生泡槽，应将水排除，把基底受泡软化的表层土清除，换填级配的砂石料或中粗砂并夯实，做好基础处理。

4、开槽高、对槽宽、基础垫层厚度、基础表面标高、排水沟畅通情况、沟内是否有污泥杂物、基面有无扰动等作业项目分别进行验收，合格后才能进入下道工序。

5、质量要求：

槽底高程0，—30

槽底中线每侧宽度，不小于设计值

沟槽边坡 不陡于规定

6、分项工程施工工艺图（土石方工程）

测 量 放线

四、垫层施工

1、垫层施工钱，现将槽内废渣，渣土等杂物清除和将水浸泡过的软泥清除干净，然后铺上天然的级配砂石料，整平夯实。

五、双壁波纹管的施工

1、由于本工程纵向的波纹管直径较大，重量比较重等原因，双壁挖集水坑、排水

HDPE双壁波纹管管道施工与连接方法

集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-HDPE双壁波纹管管道施工与连接方法

1、管道应敷设在原状土地基或经开槽后处理回填密实的地层上，管道在车行到下管顶覆土

厚度不小于700mm.

2、聚乙烯双壁波纹管管道工程可同槽施工，可按一般管道同槽敷设设计、施工的有关规定

进行。

3、当管道穿越铁路、高等级道路路堤及有障碍的构筑物时，应设置钢筋混凝土、钢、铸铁

等材料制作的保护管套，套管内径应大于波纹管外径300mm以上，管道与套管之间的端部处

空间用填料填塞。

4、沟槽槽底净宽度，宜按管外径加600mm确定，以便于人工在槽底作业为宜。

5、雨季施工，应尽可能缩短开槽长度，做到成槽快，回填快，并做好防泡槽的措施。一旦

发生泡槽，应将水排除，把受泡的软化土层清除，换填砂石料或中粗砂，做好基础处理。

6、管道基础设计，采用垫层基础。对一般的土质地段，基底只需铺一层砂垫层，其厚度为 100mm；对软土地基，槽底有处在地下水位以下时，宜铺垫一层砂砾或碎石，其厚度不小于

150mm，碎石粒径为5mm-40mm，上面再铺砂垫层（中、粗砂），厚度不小于50mm,垫层总厚度

不小于200mm。

7、管道安装一般均可采用人工安装。安装时，由人工抬管道两端传给槽底施工人员。明开

槽，槽深大于3m或管径大于400mm的管道，可用非金属绳索溜管，是管道平稳的放在沟槽管

位上。严禁用金属绳索勾住两端管口或将管道自槽边翻滚抛入槽中。混合槽或支撑槽，因支

撑的影响，宜采用从槽的一端集中下管，在槽底将管道运至安装位置进行安装。

8、承插口管安装应将管口顺水流方向，承口逆水流方向，由下游想上游依次安装。

9、管道长短的调整，可用手锯切割，但断面应垂直平整，不应有损坏。

10、管道连接采用橡胶圈密封接口时应遵守以下规定：

筑龙网

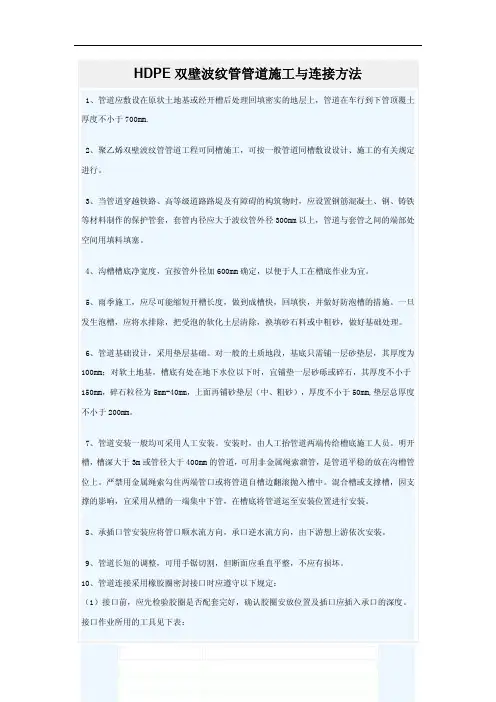

HDPE双壁波纹管管道施工与连接方法

1、管道应敷设在原状土地基或经开槽后处理回填密实的地层上，管道在车行到下管顶覆土

厚度不小于700mm.

2、聚乙烯双壁波纹管管道工程可同槽施工，可按一般管道同槽敷设设计、施工的有关规定

进行。

3、当管道穿越铁路、高等级道路路堤及有障碍的构筑物时，应设置钢筋混凝土、钢、铸铁

等材料制作的保护管套，套管内径应大于波纹管外径300mm以上，管道与套管之间的端部处

空间用填料填塞。

4、沟槽槽底净宽度，宜按管外径加600mm确定，以便于人工在槽底作业为宜。

5、雨季施工，应尽可能缩短开槽长度，做到成槽快，回填快，并做好防泡槽的措施。一旦

发生泡槽，应将水排除，把受泡的软化土层清除，换填砂石料或中粗砂，做好基础处理。

6、管道基础设计，采用垫层基础。对一般的土质地段，基底只需铺一层砂垫层，其厚度为

100mm；对软土地基，槽底有处在地下水位以下时，宜铺垫一层砂砾或碎石，其厚度不小于

150mm，碎石粒径为5mm-40mm，上面再铺砂垫层（中、粗砂），厚度不小于50mm,垫层总厚度

不小于200mm。

7、管道安装一般均可采用人工安装。安装时，由人工抬管道两端传给槽底施工人员。明开

槽，槽深大于3m或管径大于400mm的管道，可用非金属绳索溜管，是管道平稳的放在沟槽管

位上。严禁用金属绳索勾住两端管口或将管道自槽边翻滚抛入槽中。混合槽或支撑槽，因支

撑的影响，宜采用从槽的一端集中下管，在槽底将管道运至安装位置进行安装。

8、承插口管安装应将管口顺水流方向，承口逆水流方向，由下游想上游依次安装。

9、管道长短的调整，可用手锯切割，但断面应垂直平整，不应有损坏。

10、管道连接采用橡胶圈密封接口时应遵守以下规定：

（1）接口前，应先检验胶圈是否配套完好，确认胶圈安放位置及插口应插入承口的深度。

接口作业所用的工具见下表： 作业项目 使用工具种类 断管 手据、记号笔、量尺 清理工作面 棉纱 涂润滑剂 毛刷、润滑剂 接口 挡板、撬棍、缆绳、导链 安装检查 塞尺

HDPE双壁波纹管管道施工与连接方法.txt有没有人像我一样在听到某些歌的时候会忽然想到自己的往事_______如果我能回到从前，我会选择不认识你。不是我后悔，是我不能面对没有你的结局。HDPE双壁波纹管管道施工与连接方法

HDPE双壁波纹管管道施工与连接方法

1、管道应敷设在原状土地基或经开槽后处理回填密实的地层上，管道在车行到下管顶覆土

厚度不小于 700mm.

2、聚乙烯双壁波纹管管道工程可同槽施工，可按一般管道同槽敷设设计、施工的有关规定

进行。

3、当管道穿越铁路、高等级道路路堤及有障碍的构筑物时，应设置钢筋混凝土、钢、铸铁

等材料制作的保护管套，套管内径应大于波纹管外径 300mm以上，管道与套管之间的端部处

空间用填料填塞。

4、沟槽槽底净宽度，宜按管外径加 600mm确定，以便于人工在槽底作业为宜。

5、雨季施工，应尽可能缩短开槽长度，做到成槽快，回填快，并做好防泡槽的措施。一旦

发生泡槽，应将水排除，把受泡的软化土层清除，换填砂石料或中粗砂，做好基础处理。

6、管道基础设计，采用垫层基础。对一般的土质地段，基底只需铺一层砂垫层，其厚度为

100mm；对软土地基，槽底有处在地下水位以下时，宜铺垫一层砂砾或碎石，其厚度不小于

150mm，碎石粒径为5mm-40mm，上面再铺砂垫层（中、粗砂），厚度不小于50mm,垫层总厚度

不小于200mm。

7、管道安装一般均可采用人工安装。安装时，由人工抬管道两端传给槽底施工人员。明开

槽，槽深大于3m或管径大于 400mm的管道，可用非金属绳索溜管，是管道平稳的放在沟槽管

位上。严禁用金属绳索勾住两端管口或将管道自槽边翻滚抛入槽中。混合槽或支撑槽，因支

撑的影响，宜采用从槽的一端集中下管，在槽底将管道运至安装位置进行安装。

8、承插口管安装应将管口顺水流方向，承口逆水流方向，由下游想上游依次安装。

9、管道长短的调整，可用手锯切割，但断面应垂直平整，不应有损坏。
