屋面排气管施工工艺

山 东 省 省 级 工 法

工法名称 屋面排气管暗埋施工工法

申报单位 中启胶建集团有限公司

申报地区 青岛市

二〇一四年六月

申报材料目录

1省级工法申报书....................................... 1

2工法内容材料 ....................................... 10

3工程应用证明 ....................................... 19

4经济效益证明 ....................................... 23

5技术评审证书 ....................................... 27

1省级工法申报书

省 级 工 法 申 报 书

工法名称 屋面排气管暗埋施工工法

申报单位 中启胶建集团有限公司

申报地区 青岛市

申报时间 2014年6月20日

工法名称 屋面排气管暗埋施工工法

主要完

成单位 中启胶建集团有限公司

通讯地址 青岛胶州市福州南路92号 邮编 266300

联系人 王金平 电话

主

要

完

成

者 姓名 职务 职称 所在工作单位

黑增武 副经理 高工 中启胶建集团有限公司

夏锐芹 副经理 工程师 中启胶建集团有限公司

王金平 技术处处长 助工 中启胶建集团有限公司

本工法应用的工程名称及时间 教授花园三期72#-76#楼及地下车库工程（2013年）

五莲银座项目（2013）

本工法关键技术名称及鉴定时间 屋面排气管暗埋施工工法

作业指导书

第 1 页 共 4 页 1

作业指导书

保温屋面排气道施工工艺

1 适用范围

本作业指导书适用于一般工业与民用建筑工程的的施工。有特殊要求的工业与民用建筑工程，尚应符合国家现行有关标准、规范的规定和专项特殊设计的要求。

2 材料要求

2.1 保温材料的密度、导热系数等技术性能，必须符合设计要求和施工及验收规范的规定，且应有试验资料。

2.2 用于排汽道的塑料管和镀锌钢管的材料应能满足设计要求，其管径宜为Φ25mm，管子四周间距30mm应打上小孔。

2.3 用于排汽管的塑料管、镀锌钢管、铝合金等材质应能满足设计要求，当采用镀锌管材时，必须事先作好防腐处理。

2.4 排汽管制作长度应按结构保温层厚度确定，排汽口距屋面面层应≥250mm，排汽口径(方形、圆形状)宜按设计要求，无设计要求时，可按~60mm或50×50mm方形设置，但不应少于埋设排汽管管径的2倍。

3 主要机具设备

3.1 机动工具：切割机、电焊机、电钻

3.2 工具：水平尺、手推车、平锹、木抹子、泥刀、铁抹子等。

4 作业条件

4.1 排汽屋面应由防水专业队伍或防水专业工施工。

4.2 施工前已编审相应的施工方案或技术措施。

4.3 制作后用于排汽道、排汽口的材料已经检验合格。

4.4 屋面保温层、隔汽层的构造做法必须符合设计要求及施工验收规范的规定。

4.5 穿过结构的管根部位，应与结构层紧密结合。

4.6 上道工序已经检验合格。

5 施工操作工艺

5.1

工艺流程

基层清理→定位弹线→排汽道施工→排汽口施工→面层施工

5.2 基层清理：

屋面结构找平层表面的杂物、垃圾应清理干净。

5.3 定位弹线：按设计要求及排汽道、排汽口设置数量，弹线分格定位。

技 术 交 底 记 录

表C2-1 编 号

工 程 名 称 将台乡农民回迁安置房11#、12#、14#、15#住宅楼及3#车库东段 交底日期 2017.3.7

施工单位 北京市朝阳田华建筑集团公司 分项工程名称 屋面排气管

交底提要 相关施工工艺、质量标准及安全防护

交底内容：

审核人 交底人 接受交底人

本表由施工单位填写

一、施工准备：

1、材料准备及机具准备：

1.1排气管采用直径为50mm，长度为1米的PVC管。

1.2钢卷尺，墨斗，线等。

2作业条件

2.1排汽通道位置已经确定并已放出位置线，明确排气孔个数和位置。

二、操作工艺

1、工艺流程：弹线→标出排气通道、位置→安装排气管→排气管道端头处理（出屋面烟风帽开洞，管头深入出屋面风道内）

2、弹线：根据屋面的尺寸，确定排气管道位置，排气管道间距一般为6m×6m，最大间距不宜超过6m。排汽管道尽量设在屋脊处。

3、排气管道在找坡层施工前铺设。

4、安装排气管：排气管选用直径50mm的PVC塑料管，表面钻间距100mm*40mm

孔洞，旋转分布。按事先放好的位置线铺设纵横交错铺设。

三、质量要求：

1、排气管道必须与排气孔（出屋面风道）相连接。

2、排气管纵横应在一条直线上，拉线检查允许偏差不应大于20mm。

四、质量控制关键点

排气管的孔洞（出屋面风道）应与排气管道连通，保证潮气顺利排出。

五、成品防护：

1、排气管道施工完成后，要对下道工序操作人员进行交底，施工时注意防止碰、磕排气管管，接头应粘结牢固，防止脱落。

技 术 交 底 记 录

表C2-1 编 号

工 程 名 称 将台乡农民回迁安置房11#、12#、14#、15#住宅楼及3#车库东段 交底日期 2017.3.7

施工单位 北京市朝阳田华建筑集团公司 分项工程名称 屋面排气管

交底提要 相关施工工艺、质量标准及安全防护

交底内容：

审核人 交底人 接受交底人

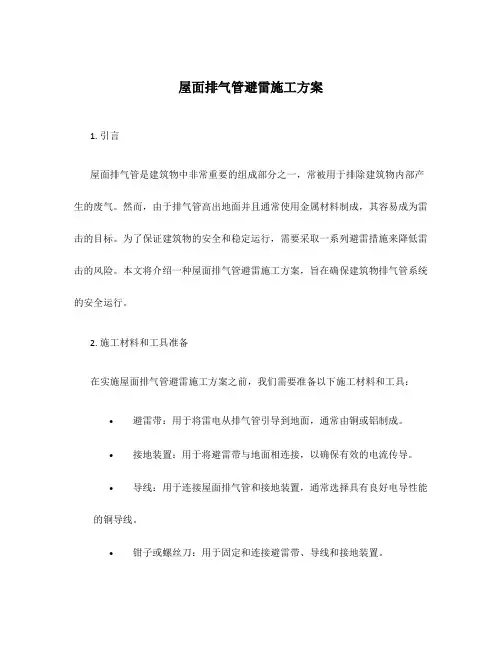

屋面排气管避雷施工方案

1. 引言

屋面排气管是建筑物中非常重要的组成部分之一，常被用于排除建筑物内部产生的废气。然而，由于排气管高出地面并且通常使用金属材料制成，其容易成为雷击的目标。为了保证建筑物的安全和稳定运行，需要采取一系列避雷措施来降低雷击的风险。本文将介绍一种屋面排气管避雷施工方案，旨在确保建筑物排气管系统的安全运行。

2. 施工材料和工具准备

在实施屋面排气管避雷施工方案之前，我们需要准备以下施工材料和工具：

• 避雷带：用于将雷电从排气管引导到地面，通常由铜或铝制成。

• 接地装置：用于将避雷带与地面相连接，以确保有效的电流传导。

• 导线：用于连接屋面排气管和接地装置，通常选择具有良好电导性能的铜导线。

• 钳子或螺丝刀：用于固定和连接避雷带、导线和接地装置。 • 个人防护装备：包括手套、护目镜和防静电鞋，以确保施工人员的安全。

3. 施工步骤

3.1 第一步：确定避雷带的铺设路径

在开始施工之前，需要先确定避雷带的铺设路径。避雷带应沿着屋面排气管的最高点布置，以确保避雷带能够最大程度地吸收和引导雷电。

3.2 第二步：固定避雷带

将避雷带紧密固定在屋面排气管上。使用钳子或螺丝刀将避雷带固定在排气管表面上，确保其与排气管紧密贴合并牢固固定。

3.3 第三步：连接导线

选取合适的铜导线，将其一端连接到避雷带上，另一端连接到接地装置上。确保导线连接牢固，并且电流可以顺利通过。

3.4 第四步：连接接地装置

将接地装置埋入地下，并将导线的另一端连接到接地装置上。接地装置应与地下水位保持一定距离，以确保排气管系统能够有效地被接地。 3.5 第五步：检查和测试

完成避雷施工后，需要对整个系统进行检查和测试，以确保系统的稳定运行和有效性。可以使用特殊工具来测试系统的接地情况，并通过观察系统运行情况来判断是否存在潜在的问题。

4. 安全注意事项

在进行屋面排气管避雷施工时，需要注意以下安全事项：
