屋面排气管道安装技术要求

花园1#楼

住宅排气道专项施工方案

一、工程概况

项目工程····花园1#楼、2#楼、3#楼及附属商业裙房。建设地点位于郑州市····。建设单位为·······。建筑层数地上··层，无地下室。建筑2～13层建筑面积为····㎡，沿街一层商业建筑面积·····㎡，设计使用年限为50年。抗震设防烈度为7度。建筑耐火等级：本工程为二类高层建筑，建筑耐火等级地上为一级。结构设计使用年限50年。

本工程由······发展有限公司投资建设，····市建筑设计院设计，······有限公司地质勘察，·····有限公司监理，·····建筑工程有限公司组织施工；由···担任项目经理，···担任技术负责人。

本工程住宅排气道选型参照05YJ11-3图集4/4，厨房间选用CPD，规格450×360；卫生间选用WPC规格360×300。材料与制作、施工安装工艺依据河南省工程建筑设计标准图集《住宅厨房卫生间导流式排气道》05YJ11-3。B1、B3户型1个厨房排气道。B2户型1个厨房排气道，1个卫生间排气道。B4户型2个厨房排气道，1个卫生间排气道。

二、编制依据

1、规范、标准

（1）、《住宅设计规范》GB50096-2011

（2）、《住宅建筑规范》GB50368-2005

（3）、《民用建筑设计通则》GB50352-2005

（4）、《建筑设计防火规范》GB50016-2006

（5）、《高层民用建筑设计防火规范》GB50045-95 （2005年版） （6）、《建筑通风和排烟系统用防火阀门》GB15930-2007

（7）、《住宅厨房、卫生间排气道》JG/T194-2006

（8）、其它有关的地方规范及行业标准

2、······院提供的《···花园1#楼设计施工图》

3、河南省工程建筑设计标准图集《住宅厨房卫生间导流式排气道》05YJ11-3。

4、国家建筑设计标准图集《住宅排气道（一）》（07J916-1）

三、排气道技术要求

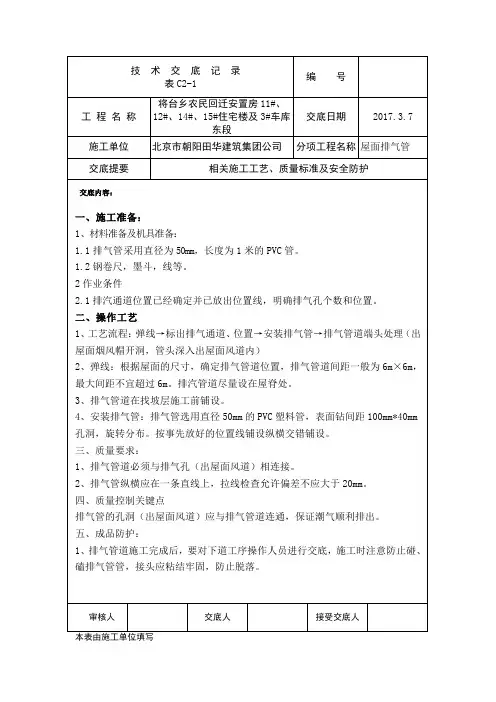

技 术 交 底 记 录

表C2-1 编 号

工 程 名 称 将台乡农民回迁安置房11#、12#、14#、15#住宅楼及3#车库东段 交底日期 2017.3.7

施工单位 北京市朝阳田华建筑集团公司 分项工程名称 屋面排气管

交底提要 相关施工工艺、质量标准及安全防护

交底内容：

审核人 交底人 接受交底人

本表由施工单位填写

一、施工准备：

1、材料准备及机具准备：

1.1排气管采用直径为50mm，长度为1米的PVC管。

1.2钢卷尺，墨斗，线等。

2作业条件

2.1排汽通道位置已经确定并已放出位置线，明确排气孔个数和位置。

二、操作工艺

1、工艺流程：弹线→标出排气通道、位置→安装排气管→排气管道端头处理（出屋面烟风帽开洞，管头深入出屋面风道内）

2、弹线：根据屋面的尺寸，确定排气管道位置，排气管道间距一般为6m×6m，最大间距不宜超过6m。排汽管道尽量设在屋脊处。

3、排气管道在找坡层施工前铺设。

4、安装排气管：排气管选用直径50mm的PVC塑料管，表面钻间距100mm*40mm

孔洞，旋转分布。按事先放好的位置线铺设纵横交错铺设。

三、质量要求：

1、排气管道必须与排气孔（出屋面风道）相连接。

2、排气管纵横应在一条直线上，拉线检查允许偏差不应大于20mm。

四、质量控制关键点

排气管的孔洞（出屋面风道）应与排气管道连通，保证潮气顺利排出。

五、成品防护：

1、排气管道施工完成后，要对下道工序操作人员进行交底，施工时注意防止碰、磕排气管管，接头应粘结牢固，防止脱落。

技 术 交 底 记 录

表C2-1 编 号

工 程 名 称 将台乡农民回迁安置房11#、12#、14#、15#住宅楼及3#车库东段 交底日期 2017.3.7

施工单位 北京市朝阳田华建筑集团公司 分项工程名称 屋面排气管

交底提要 相关施工工艺、质量标准及安全防护

交底内容：

审核人 交底人 接受交底人

烟道的设计要求及安装标准

烟道的设计要求及安装标准

烟道的设计要求：

1.如果条件允许，首层可以不做成品烟道，而是在二层楼板烟道位置做成局部降板（降低500mm左右），做成首层现浇钢筋混凝土烟道。

2.如果烟道穿过楼板，则在根部做混凝土挡坎，挡坎高度应高出厅房楼板标高200mm。

3.烟道出屋面的部分及风帽必须做成钢筋混凝土整体结构。

4.成品烟道高度与楼层高度一致，烟道必须在楼板位置接缝。

5.烟道的布置方面，如果对外立面没有影响，可以考虑布置在室外，这样既可以增加房间的使用面积，也可减少厨卫漏水隐患。

烟道的安装标准：

1.烟道必须由下向上逐层安装，特别要注意核对烟道型号和楼层。严格按产品型号代号的标记，按顺序安装，安装时绝对不能错装。

2.烟道必须在楼板处接缝安装，上下管道之间的接缝用水泥砂素灰做好密封，管道与楼板间隙用C20细石混凝土填塞，并浇注C20混凝土坎（坎厚80mm，坎顶标高高出厅房楼板标高200mm）。每层排风道要做承托处理（烟道下端预埋铁件，在楼板处焊接角钢承托）。

3.烟道安装后，必须用C20细石混凝土灌实烟道与墙面的间隙。如果间隙过小，则应在安装烟道前，将墙面抹灰，防止烟道万一漏烟串过墙面。

4.施工时不允许异物投入烟道中。烟道施工安装过程中，管口应采取遮蔽措施，直到安装接口件时再拆除。遮蔽为薄壁水泥砂浆时，厂家应在其表面预埋铁丝，方便拆除时外拉，以免造成拆除时薄壁掉入烟道内。

5.为规范和方便厨房烟道与排油烟机的连接，管道厂家应提供专用的排风道进风口接口件，供施工单位在厨房内抹灰时嵌埋。

6.注意首层烟道的沉降，要注意确保首层烟道与建筑共同沉降。

7.清洗烟道表面时，烟道与墙面之间应挂网，防止接缝处开裂。

Regarding the design standards for flues。both the "Trial

Standards for Residential Design in Guangzhou" issued in 1997

屋面暗埋式排汽管工法

屋面工程防水层施工前，受各种条件和环境因素的影响，防水基层以下各层次的含水率往往过高。在温度升高和自干燥过程中,会产生一定的水汽压力，当防水层处于密闭状态时,这种水汽压力超过防水层与基层的粘结强度时，会使防水层与基层脱离，产生鼓泡甚至破坏，从而影响防水质量和耐久性,克服此弊端的传统做法是做成排汽屋面。

排汽屋面通常在屋面找坡层、保温层内留置间距约6m左右排汽通道.排汽道纵横贯通,在交汇处竖向留置排汽孔,待一定时间各层自然干燥后，可拆除排汽孔并将防水层封闭。目前，更多的做法则是永久性留置，并进行了适度细部装饰。

随着屋面混凝土结构整体现浇的大量应用，建设速度的加快以及屋面使用功能的扩充,排汽屋面施工势在必行且已相当普遍，但传统做法已不太适应使用要求。本工法在不改变排汽功能的条件下，改进传统做法，经工程实践，收到很好效果。

一、工法特点

本工法具有如下几个主要特点：

（1） 排汽管网畅通、汇汽效果易得到保证。

（2） 排汽口隐蔽美观、屋面实用性提高。

（3） 屋面防水层渗漏隐患减少、防水效果好.

二、适用范围

本工法适用于屋面防水层施工需要采取排汽措施，且四周设有女儿墙或有突出屋面的楼梯间、设备房排气烟道等结构的屋面排汽管道施工。

三、工艺原理

所谓暗埋式排汽管是指排汽屋面的排汽管暗埋于防水层下，通过暗设在女儿墙或突出屋面结构的墙体上排汽管道系统。它利用排汽管网内压力相等，管网内外存在压力差即可排汽的原理，改变传统排汽屋面在屋面上均匀设置排汽孔的做法，将排汽口永久性隐蔽设置。暗埋式排汽管在屋面上不留设排汽孔，减少屋面障碍物,增加实用性、美观性，可以克服传统排气屋面排汽孔易被碰撞受损形成渗漏的弊端，保证屋面排汽通畅，保证屋面防水效果。

四、施工工艺流程及要点

（一）工艺流程

施工前准备

墙内预埋排汽管

UPVC塑料排汽管加工 基层上弹出排汽管位置线 找坡层、保温层施工
