水利工程沥青混凝土低温施工技术

第９卷第３期　中国水利水电科学研究院学报　Ｖｏ１．９　Ｎｏ．３　

！！　ｏｆ　ｔｉｔｕｔｅ　ｏｆ　Ｗａｔｅｒ　Ｒｅｓｏｕｒｃｅｓ　ａｎｄ　Ｈｙｄｍｐ。ｗｅｒ　Ｒｅｓｅａｒｃｈ　Ｓｅｐｔｅｍｂｅｒ，２０１１　

文章编号：１６７２—３０３１（２０１１）０３—０２００—０５　

水工沥青混凝土低温收缩系数的研究　

单海超，郝巨涛，刘增宏　

（中国水利水电科学研究院结构材料研究所，北京１０００３８）　

摘要：为研究温度对沥青混凝土低温收缩系数的影响，采用两种方法（标准试验法和Ｊｏｎｅｓ公式法）进行了沥青混　凝土和沥青玛蹄脂的低温收缩系数试验研究，其结果均随温度的降低而降低。在一１５℃一３５℃，沥青混凝土的温　度收缩系数随温度的降低呈线性变化，在一３５℃以下，温度收缩系数随温度的降低趋势逐渐减缓，并逐渐接近矿　料的低温收缩系数。同时，由试验方法和Ｊｏｎｅｓ公式法得到的沥青混凝土和沥青玛蹄脂的温度收缩系数差别较　大，说明低温时采用Ｊｏｎｅｓ方法估算这类混合料的温度收缩系数有较大误差。　关键词：沥青混凝土；沥青玛蹄脂；低温收缩系数；线膨胀系数　中图分类号：ＴＶ４３１　文献标识码：Ａ　

１　研究背景　

水工沥青混凝土低温收缩系数是沥青混凝土防渗结构温度应力分析中的重要参数。以往的温度　

应力分析中，无论是水利工程还是道路工程，都将沥青混凝土低温收缩系数作为常数“　。我国的《水　

工沥青混凝土试验规程（ＤＬ／Ｔ５３６２—２００６）》　也将沥青混凝土的低温收缩系数在初始温度　（一般为　

０￣Ｃ）和低温值　（一般为一３Ｏ℃）之间作为常数考虑。国外对沥青混凝土的低温收缩系数曾进行研究，　

Ｊｏｎｅｓ等　曾根据沥青混凝土各种组分的体积关系提出了一个估算沥青混凝土的低温收缩系数的公　

式，该公式也被广泛采用　’　。已有研究表明，沥青混凝土低温收缩系数并非常数，而是温度的函　

数。文献［７］研究认为，在１０℃～３Ｏ℃的温度区间内，沥青混凝土的低温收缩系数随温度降低而先增加　

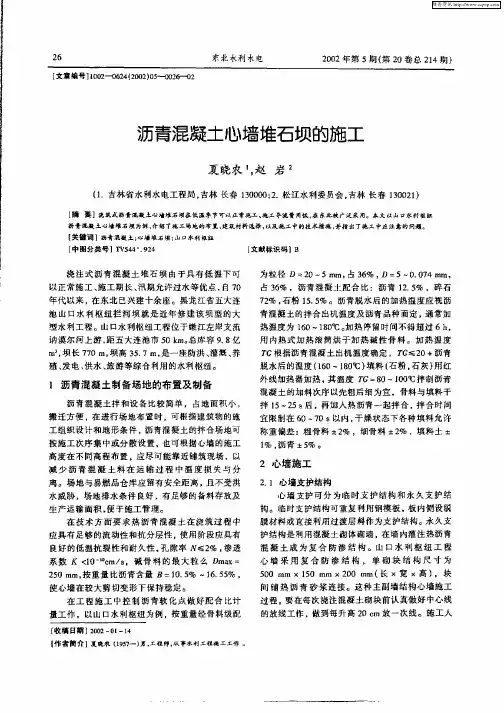

２６　东北水利水电　２００２年第５期（第２Ｏ卷总２１４期）　文章编号］１００２－＂０６２４（２００２）０５－－＇００２６－＂０２　

沥青混凝土心墙堆石坝的施工　夏晓农　，赵岩　（１．吉林省水利水电工程局，吉林长春１３００００；２．松辽水利委员会，吉林长春１３００２１）　【摘要］洗筑武辨青混曩土心墙堆石坝在低温季节可　正常施工、施工导漉费用低．在东北被广进采用。本文阻山口水利枢虹　薪青混曩土　墙堆石埂为斜．介绍了施工埒地的布王　建筑材料选择，　厦施工中的技术措施．井指出了施工中应注意的问题。　【关键词ｌ新青混凝土；心墙堆石埙　山口水利枢纽　【中围分类号ｌ　ＴＶ５４４　．９２４　【文献标识码ｌ　Ｂ　浇注式沥青混凝土堆石坝由于具有低温下可　以正常施工、施工期长、汛期允许过水等优点，自７０　年代以来．在东北已兴建十余座。黑龙江省五大连　池山口水利枢纽拦河坝就是近年修建该坝型的大　型水利工程。山口水利枢纽工程位于嫩江左岸支流　讷谟尔河上游，距五大连池市５０　ｋｍ。总库容９．８亿　．坝长７７０　ｍ，坝高３５．７　ｍ，是一座防洪、灌溉、养　殖、发电、供水、旅游等综合利用的水利枢纽。　ｌ沥青混凝土制备场地的布置及制备　沥青混凝土拌和设各比较简单．占地面积小，　搬迁方便．在进行场地布置时．可根据建筑物的施　工组织设计和地形条件．沥青混凝土的拌合场地可　按施工次序集中或分散设置．也可根据心墙的施工　高度在不同高程布置，应尽可能靠近铺筑现场，以　减少沥青混凝土料在运输过程中温度损失与分　离。场地与易燃品仓库应留有安全距离．且不受洪　水威胁，场地排水条件良好，有足够的备料存放及　生产运输面积，便于施工管理。　在技术方面要求热沥青混凝土在浇筑过程中　应具有足够的流动性和抗分层性，使用阶段应具有　良好的低温抗裂性和耐久性，孔晾率　≤２％，渗透　系数Ｋ＜１０。。。ｃｍ／ｓ，碱骨料的最大粒么Ｄｍａｘ＝　２５０　ｍｍ，按重量比沥青含量Ｂ＝１０．５％一１６　５５％，　使心墙在较大剪切变形下保持稳定。　在工程施工中控制沥青软化点做好配合比计　量工作，以山口水利枢纽为例，按重量经骨料级配　ｆ收稿日期】２Ｏ０２—０Ｉ—Ｉ４　【作者简介ｌ夏晓表（１　７一）男．工程师，从事承利工程施工工作。　为粒径Ｄ：２０～５　ｍｍ．占３６％，Ｄ＝５—０．０７４　ｍｉｌｌ，　占３６％，沥青混凝土配合比：沥青１２．５％，碎石　７２％．石粉１５．５％。沥青脱水后的加热温度应视沥　青混凝土的拌合出机温度及沥青品种而定，通常加　热温度为１６０—１８０℃。加热停留时间不得超过６　ｈ．　用内热式加热滚筒烘干加热碱性骨料。加热温度　ＴＣ，根据沥青混凝土出机温度确定，　Ｃ≤２０＋沥青　脱水后的温度（１６０—１８０℃）填料（石粉，石灰）用红　外线加热器加热，其温度７　＝８０～１００℃拌制沥青　混凝土的加料次序以先粗后细为宜，骨料与填料干　拌１５～２５　８后．再加入热沥青一起拌合．拌合时间　宜限制在６０～７０　ｓ以内．干燥状态下各种填料允许　称重偏差：粗骨料±２％，细骨料４－２％，填料土±　１％．沥青±５％。　２心墙施工　２，１心墙支护结构　心墙支护可分为临时支护结构和永久支护结　构。临时支护结构可重复利用钢模板，板内侧设脱　膜材料或直接利用过渡层料作为支护结构。永久支　护结构是利用｝昆凝土砌悻砌墙，在墙内灌注热沥青　混凝土成为复合防渗结构。山口水利枢纽工程　心墙采用复合防渗结构．单砌块结构尺寸为　５００　ｍｍ×１５０　ｍｍ×２００　ｍｉｌｌ（长×宽×高）．块　问铺热沥青砂浆连接。这种主副墙结构心墙施工　过程，要在每次浇注混凝土砌块前认真做好中心线　

水利科研　东北水利水电　２０１１年第１０期　

［文章编号］１ｏｏ２—０６２４（２０１１）１０—００４０—０３　

旁多工程沥青混凝土配合比及施工技术研究　

李艳萍１，马智法１，郭洪娟２，王德库１　

（１．中水东北勘测设计研究有限责任公司，吉林长春１３００６１；２．中庆建设有限责任公司，吉林长春１３００６２）　

［摘要］西藏旁多水利枢纽工程地处高海拔多震地区，工程采用沥青混凝土作为大坝防渗体，为　了保证其施工质量，施工前完成了沥青混凝土配合比选择、碾压参数选择以及低温施工技术研究　工作。　［关键词】沥青混凝土；旁多；低温施工；配合比　［中图分类号】ＴＶ４３１￣．５　［文献标识码］Ｂ　

１工程概况　

旁多水利枢纽工程地处西藏自治区拉萨河流　

域中游，坝址位于林周县旁多乡下游１．５　ｋｍ，距下　

游拉萨市直线距离约６３　ｋｍ，工程规模为Ｉ等大　

（１）型工程，地震基本烈度为Ⅷ度。枢纽主要由碾压　

式沥青混凝土心墙砂砾石坝、泄洪洞及泄洪兼导流　

洞、发电引水系统、发电厂房和灌溉输水洞等组成。　

最大坝高７３．１０　ｍ，坝顶长１　０５２　ｍ。　

２沥青混凝土配合比设计　

２．１试验技术要求　

试验技术要求见表１。　

２．２试验结果　沥青混凝土配合比设计参数由矿料级配和沥　

青含量两部分构成，试验根据（ＳＤ２２０—８７）＜土石坝　

碾压式沥青混凝土防渗墙施工规范》，骨料最大粒　

径定为２０　ｍｍ，初步规划３个矿料级配，控制沥青　含量在６．１％－７．０％范围内进行了若干组沥青混合　

料室内试验。各项试验技术要求及趋势图，见表２～　

表４、图】～图４。从数据可以看出沥青混凝土试件　

的各项参数均满足设计要求，且数值变化趋势与　

沥青含量有较强的相关性。　

２．３沥青混凝土配合比推荐依据　

结合以往工程经验，同时考虑施工过程材料　

误差控制，这次室内试验选择矿料级配编号为　

ＰＤＴＰ１，确定沥青含量为６．５％，三次试验，结果如　

表４所示，三项指标满足设计要求。　

３低温施工试验　

进行合理假设基础上，采用响应功率谱代替频响函数，由　工作挠度曲线近似替代系统位移模态振型。在峰值拾取法　

的基础上．采用多点移动测试法。现场需对采样频率、放大　倍数等方面进行预试验，并选进行测试系统的优化配置。　现场试验结束后，进行分析处理，获得模态参数。　

②数值计算分析。根据提供的工程原设计资料、施工　

记录、原有试验资料、维修加固资料、地震前运营期间情况　说明等，建立数学模型，计算分析地震前结构状况。　

③分析对比。将试验与计算结果对比分析，定性或半　

定量地识别结构整体破坏程度。　

功能与用途　

开展现场模态试验。并根据原设计资料进行数值计算　分析，将试验与计算结果对比分析，定性或半定量地识别　结构整体破坏程度，为灾后重建提供相关技术数据。　

联系方式　

单位名称：南京水利科学研究院、水利部基本建设工　程质量检测中心　

联系地址：南京市广州路２２３号，邮编：２１００２９　

联系人：戴济群，陆采荣　联系电话：（０２５）８５８２８１２８，８５８２９６０３　

３８．混凝土桥梁结构ＳＲＡＰ快速评估　

修复与加固技术　

技术简介　

ＡＰ工艺与普通混凝土结合后具有良好的温度变形和　

电化学相容性，解决了目前加固相容性不足问题：可保证　修补砂浆与预应力钢丝密切结合，克服了存在局部不密实　区的问题；可人为控制ＳＲＡＰ与老混凝土分担荷载比例，受　

力合理，提高结构的原有承载力３０％；加固材料无毒害，尤　其适用水工建筑物　

功能与用途　

进行地震灾后桥梁结构的评估修复与加固。　

联系方式　

单位名称：南京水利科学研究院　联系地址：江苏省南京市广州路２２３号，邮编：２１００２９　

联系人：戴济群，陆采荣　联系电话：（０２５）８５８２８１２８，８５８２９６０３　

３９．聚羧酸系混凝土高效减水剂　

技术简介　

聚羧酸系高效减水剂是基于高分子材料结构设计理　技术资讯　

２００８．１０中国水利　

论进行的定向合成，通过对原材料单体进行聚合而获得更　

高的减水率，并长时间保持混凝土坍落度，满足高混凝土　性能对材料的特性需求。该减水剂具有如下特点：
