功率电子电路

通信电子电路高频功率放大器的设计仿真

实验室

时间段

座位号

实验报告

实验课程

实验名称

班 级

姓 名

学 号

指导老师

高频谐振功率放大器的设计仿真预习报告

实验目的

1．掌握高频功率放大器的电路组成和工作原理。

2．掌握负载变化对放大器工作状态的影响。

3．掌握集电极电源电压对放大器工作状态的影响。

4．掌握输入激励电压对放大器工作状态的影响。

实验内容

1．观察高频功率放大器丙类工作状态的现象，并分析其特点；

2．测试丙类功放的调谐特性；

3．测试负载变化时三种状态（欠压、临界、过压）的余弦电流波形；

4．观察激励电压、集电极电压变化时余弦电流脉冲的变化过程；

5．观察功放基极调幅波形。

实验报告

1．认真整理实验数据，对实验参数和波形进行分析，说明输入激励电压、集电极电源电压，负载电阻对工作状态的影响。

2．用实测参数分析丙类功率放大器的特点。

3．总结由本实验所获得的体会。

一．实验目的

1．掌握高频功率放大器的电路组成和工作原理。

2．掌握负载变化对放大器工作状态的影响。

3．掌握集电极电源电压对放大器工作状态的影响。

4．掌握输入激励电压对放大器工作状态的影响。

二．实验原理（简述）

高频功放的电原理图如图3-1所示（共发射极放大器）

ciCLbUbEcEcU

图3-1

由于丙类调谐功率放大器采用的是反向偏置，波形如图所示。

icic0UbeUbUjtEb0t

图3-2 折线法分析非线性电路电流波形

（1）激励电压幅值bmU变化对工作状态的影响

icicUbe000321wtAUbm3Ubm2Ubm1UcewtQECwtUce123Ucm1Ucm2Ucm3

什么是功率放大器它在电子电路中的作用是什么

功率放大器是一种电子器件，它可以将输入信号的功率放大到更高的水平，并输出给负载。在电子电路中，功率放大器扮演着至关重要的角色，用于增强信号的幅度、电流和功率，以满足各种应用的要求。

一、功率放大器的分类

功率放大器按照放大方式和使用材料的不同，可以分为几种不同的类型：

1. 线性功率放大器：它是最常见的功率放大器。线性功率放大器可以将输入信号放大到相同或接近相同的比例，同时保持信号的波形和频率不变。

2. 非线性功率放大器：这种功率放大器主要用于无线通信领域。非线性功率放大器能够在不同频率处提供较大的功率增益，但会对信号的波形产生失真。

3. 开关功率放大器：开关功率放大器主要用于数字信号处理和功率放大器。它可以在高效率和高功率输出的同时，快速地切换信号。

二、功率放大器的作用

功率放大器在电子电路中的作用可以总结如下： 1. 信号增强：功率放大器能够将输入信号的幅度增加到更高的水平。这对于一些需要较大幅度信号的应用非常重要，例如音频放大器和无线通信设备。

2. 驱动负载：功率放大器能够提供足够的电流和功率，以驱动各种负载，如音响扬声器和电动机。它可以确保负载得到足够的电力供应，从而正常运行。

3. 信号处理：功率放大器可以对信号进行处理，如滤波、调制和解调。这能够改变信号的特性和形式，以适应不同的应用需求。

4. 改善信噪比：功率放大器可以提高信号的功率，从而减少信号与噪声之间的比值，提高信噪比。这对于需要高质量信号的应用，如音频设备和通信系统非常重要。

5. 分配功率：功率放大器能够将输入功率分配给不同的输出通道，以满足多信号源和多负载的要求。例如，在多通道音频系统中，功率放大器可以确保每个通道获得适当的功率供应。

三、功率放大器的应用领域

功率放大器在各种领域都有广泛的应用，包括但不限于以下几个方面：

1. 音频设备：功率放大器在音响系统、音乐演奏和放送系统中被广泛使用，以提供足够的声音功率和音质。

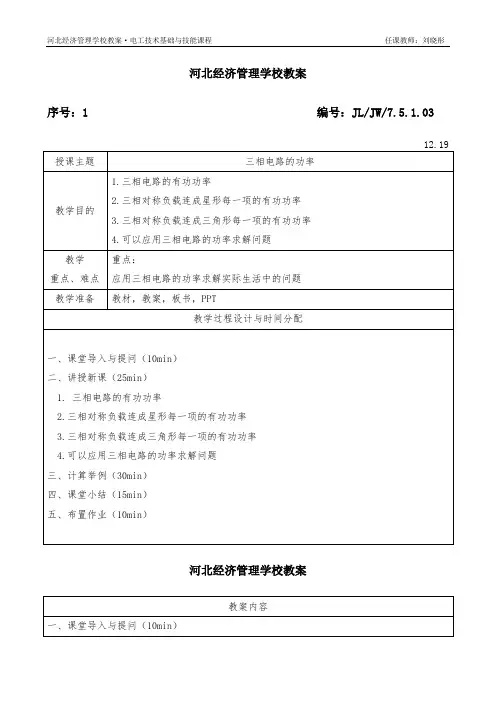

河北经济管理学校教案·电工技术基础与技能课程 任课教师：刘晓彤

河北经济管理学校教案

序号：1 编号：JL/JW/7.5.1.03

12.19

授课主题 三相电路的功率

教学目的 1.三相电路的有功功率

2.三相对称负载连成星形每一项的有功功率

3.三相对称负载连成三角形每一项的有功功率

4.可以应用三相电路的功率求解问题

教学

重点、难点 重点：

应用三相电路的功率求解实际生活中的问题

教学准备 教材，教案，板书，PPT

教学过程设计与时间分配

一、课堂导入与提问（10min）

二、讲授新课（25min）

1. 三相电路的有功功率

2.三相对称负载连成星形每一项的有功功率

3.三相对称负载连成三角形每一项的有功功率

4.可以应用三相电路的功率求解问题

三、计算举例（30min）

四、课堂小结（15min）

五、布置作业（10min）

河北经济管理学校教案

教案内容

一、课堂导入与提问（10min） 河北经济管理学校教案·电工技术基础与技能课程 任课教师：刘晓彤

复习三相负载的连接方式，思考问题;三相电路中如求解功率？

二、讲授新课（25min）

1. 三相电路的有功功率

三相电路总的有功功率为各项负载消耗的有功功率之和，即：

P=PU+PV+PW=UUIUcosΨU+UVIVcosΨV+UWIWcosΨW

在负载对称的三相电路中，各项负载的功率相同，因此三相电路总的有功功率为每相负载的有功功率的三倍。即P=3U相I相cosΨ相=3P相

2.三相对称负载连成星形每一项的有功功率

P相=UY相IY相cosΨ相=UY相IY线cosΨ相

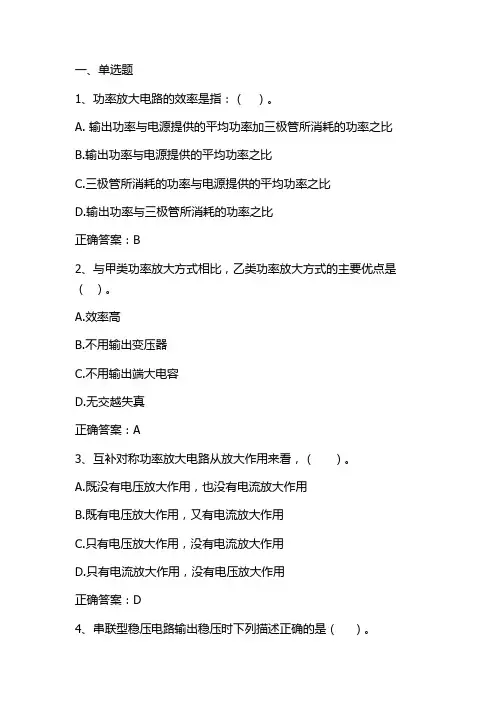

一、单选题

1、功率放大电路的效率是指：（ ）。

A. 输出功率与电源提供的平均功率加三极管所消耗的功率之比

B.输出功率与电源提供的平均功率之比

C.三极管所消耗的功率与电源提供的平均功率之比

D.输出功率与三极管所消耗的功率之比

正确答案：B

2、与甲类功率放大方式相比，乙类功率放大方式的主要优点是（ ）。

A.效率高

B.不用输出变压器

C.不用输出端大电容

D.无交越失真

正确答案：A

3、互补对称功率放大电路从放大作用来看，（ ）。

A.既没有电压放大作用，也没有电流放大作用

B.既有电压放大作用，又有电流放大作用

C.只有电压放大作用，没有电流放大作用

D.只有电流放大作用，没有电压放大作用

正确答案：D

4、串联型稳压电路输出稳压时下列描述正确的是（ ）。 A.比较放大器工作在线性区，调整管工作在开关状态

B.比较放大器工作在非线性区，调整管工作在开关状态

C.比较放大器工作在线性区，调整管工作在放大状态

D.比较放大器工作在非线性区，调整管工作在放大状态

正确答案：C

5、一OCL功率放大器，电源电源为±15V，负载电阻为8Ω，则当该功率放大器输出最大功率时(忽略功放管的饱和压降)，输入电压有效值近似为( )。

A.5.3V

B.10.6V

C.15V

D.7.5V

正确答案：B

6、整流电路输出端加上电感滤波后，会使负载电压的（ ）。

A.交流分量增大，平均值增大

B.交流分量减小，平均值不变

C.交流分量减小，平均值增大

D.交流分量不变，平均值增大

正确答案：B

二、判断题

1、给晶闸管加上正向阳极电压它就会导通。

正确答案：× 2、在三种功率放大电路中，效率最高的是甲类功放。

正确答案：×

3、桥式整流电路中，交流电的正、负半周作用时在负载电阻上得到的电压方向相反。

正确答案：×

4、 乙类放大电路中若出现失真现象一定是交越失真。
