功率放大电路

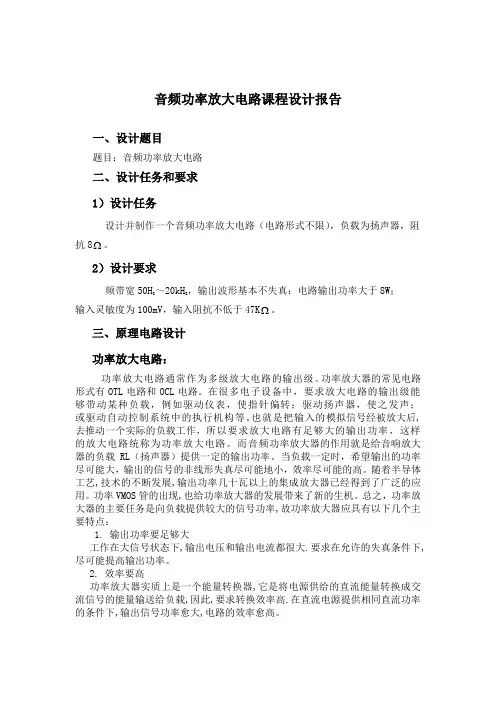

音频功率放大电路课程设计报告

一、设计题目

题目：音频功率放大电路

二、设计任务和要求

1）设计任务

设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻

抗8。

2）设计要求

频带宽50HZ～20kHZ，输出波形基本不失真；电路输出功率大于8W；

输入灵敏度为100mV，输入阻抗不低于47K。

三、原理电路设计

功率放大电路：

功率放大电路通常作为多级放大电路的输出级。功率放大器的常见电路形式有OTL电路和OCL电路。在很多电子设备中，要求放大电路的输出级能够带动某种负载，例如驱动仪表，使指针偏转；驱动扬声器，使之发声；或驱动自动控制系统中的执行机构等。也就是把输入的模拟信号经被放大后,去推动一个实际的负载工作，所以要求放大电路有足够大的输出功率，这样的放大电路统称为功率放大电路。而音频功率放大器的作用就是给音响放大器的负载RL（扬声器）提供一定的输出功率。当负载一定时，希望输出的功率尽可能大，输出的信号的非线形失真尽可能地小，效率尽可能的高。随着半导体工艺,技术的不断发展,输出功率几十瓦以上的集成放大器已经得到了广泛的应用。功率VMOS管的出现,也给功率放大器的发展带来了新的生机。总之，功率放大器的主要任务是向负载提供较大的信号功率,故功率放大器应具有以下几个主要特点：

1. 输出功率要足够大

工作在大信号状态下,输出电压和输出电流都很大.要求在允许的失真条件下,尽可能提高输出功率。

2. 效率要高

功率放大器实质上是一个能量转换器,它是将电源供给的直流能量转换成交流信号的能量输送给负载,因此,要求转换效率高.在直流电源提供相同直流功率的条件下,输出信号功率愈大,电路的效率愈高。

.

设计流程：

开始

设计任务和要求分析

原理电路设计

原理图仿真

焊接电路

电路调试

总结

结束

（1）方案比较与确定

方案一．用分立元件实现

分立元件是电子电路的基础元件，一直以来都是在它的基础之上分析和设计电路的。但是随着科技的发展，近年来出现了各式各样的集成器件，使分立元件的主体地位逐渐被集成元件所取代。虽然如此，不过在一些小型的电子电路中，它的优势依然不减。总的来说，分立元件，散热快，价格便宜，在设计中自由性也比较大。

otl功率放大电路原理

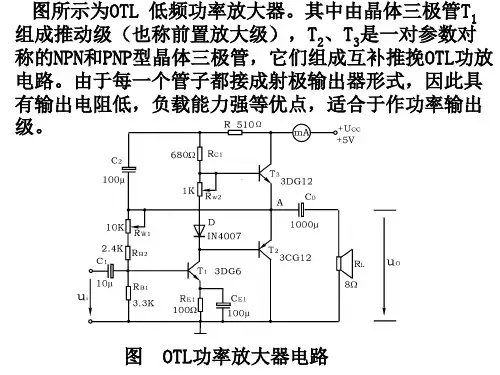

OTL功率放大电路原理

OTL功率放大电路是一种无输出变压器的功率放大电路，它的原理是利用晶体管或场效应管的高电压放大特性，将输入信号放大到足够的电平，以驱动负载。OTL功率放大电路具有输出电阻小、失真低、频响宽等优点，被广泛应用于音频放大器、电视机、电脑音响等领域。

OTL功率放大电路的基本原理是利用晶体管或场效应管的高电压放大特性，将输入信号放大到足够的电平，以驱动负载。在OTL功率放大电路中，晶体管或场效应管的输出端直接连接到负载，没有输出变压器，因此输出电阻很小，可以有效地驱动负载。同时，由于没有输出变压器，OTL功率放大电路的失真很低，频响也很宽，可以保证音频信号的高保真度。

OTL功率放大电路的设计需要考虑多个因素，如输入电路、输出电路、功率管的选择等。输入电路需要保证输入信号的稳定性和低噪声，输出电路需要保证输出电阻的小和输出功率的大。功率管的选择需要考虑其工作电压、工作电流、最大功率等参数，以保证其能够稳定地工作在OTL功率放大电路中。

OTL功率放大电路的应用非常广泛，特别是在音频放大器领域。由于OTL功率放大电路具有输出电阻小、失真低、频响宽等优点，可以保证音频信号的高保真度，因此被广泛应用于音响设备、电视机、电脑音响等领域。同时，OTL功率放大电路还可以应用于其他领域，如电动车控制器、太阳能控制器等。

OTL功率放大电路是一种无输出变压器的功率放大电路，具有输出电阻小、失真低、频响宽等优点，被广泛应用于音频放大器、电视机、电脑音响等领域。在设计OTL功率放大电路时，需要考虑多个因素，如输入电路、输出电路、功率管的选择等，以保证其能够稳定地工作。

本文主要对射频功率放大器电路设计进行介绍，主要介绍了射频功率放大器电路设计思路部分，以及部分设计线路图

一、阻抗匹配设计

大多数PA都内部集成了到50欧姆的阻抗匹配设计网络，不过也有一些高功率PA将输出端匹配放在集成芯片外部，以减小芯片面积。

常用的匹配设计有微带线匹配设计、分立器件匹配设计网络等，在典型设计中有可能会将两者共同使用，以改善因为分立器件数值不连续带来的匹配设计不佳的问题。

PA阻抗匹配设计原理和射频中的阻抗匹配相同，都是共轭匹配设计，主要实现功率的最大传输。常用工具可以使用Smith圆图来观察阻抗匹配设计变化，同时用ADS软件来完成仿真。

二、谐波抑制

由本人微博《射频功率放大器 PA 的基本原理和信号分析》得知，谐波一般是由器件的非线性产生的倍频分量。谐波抑制对于CE、FCC认证显得尤为重要。由于谐波的频率较分散，所以一般采用无源滤波器来衰减谐波分量，达到抑制谐波的效果。

不仅PA，其它器件包括调制信号输出端都有可能产生谐波，为了避免PA对谐波进行放大，有必要在PA输入端即添加抑制电路。

上图所示无源滤波器常用于2.4G频段的芯片输出端位置，该滤波器为五阶低通滤波器，截止频率约为3GHz，对2倍频和3倍频的抑制分别达到45.8dB和72.8dB。

使用无源滤波器实现谐波抑制有以下优点：

l 简单直接，成本有优势

l 良好的性能并且易于仿真

l 可以同时实现阻抗匹配设计

三、系统设计优化

系统设计优化主要从电源设计，匹配网络设计出发，实现PA性能的稳定改善。

3.1 电源设计

功率放大器是功耗较大的器件，在快速开关的时候瞬间电流非常大，所以需要在主电源供电路径上加至少10uF的陶瓷电容，同时走线尽量宽，让电容放置走线上，充分利用电容储能效果。PA供电电源一般有开关噪声和来自其它模块的耦合噪声，可以在PA靠近供电管脚处放置一些高频陶瓷电容。有必要也可以加扼流电感或磁珠来抑制电源噪声。

什么是功率放大器它在电子电路中的作用是什么

功率放大器是一种电子器件，它可以将输入信号的功率放大到更高的水平，并输出给负载。在电子电路中，功率放大器扮演着至关重要的角色，用于增强信号的幅度、电流和功率，以满足各种应用的要求。

一、功率放大器的分类

功率放大器按照放大方式和使用材料的不同，可以分为几种不同的类型：

1. 线性功率放大器：它是最常见的功率放大器。线性功率放大器可以将输入信号放大到相同或接近相同的比例，同时保持信号的波形和频率不变。

2. 非线性功率放大器：这种功率放大器主要用于无线通信领域。非线性功率放大器能够在不同频率处提供较大的功率增益，但会对信号的波形产生失真。

3. 开关功率放大器：开关功率放大器主要用于数字信号处理和功率放大器。它可以在高效率和高功率输出的同时，快速地切换信号。

二、功率放大器的作用

功率放大器在电子电路中的作用可以总结如下： 1. 信号增强：功率放大器能够将输入信号的幅度增加到更高的水平。这对于一些需要较大幅度信号的应用非常重要，例如音频放大器和无线通信设备。

2. 驱动负载：功率放大器能够提供足够的电流和功率，以驱动各种负载，如音响扬声器和电动机。它可以确保负载得到足够的电力供应，从而正常运行。

3. 信号处理：功率放大器可以对信号进行处理，如滤波、调制和解调。这能够改变信号的特性和形式，以适应不同的应用需求。

4. 改善信噪比：功率放大器可以提高信号的功率，从而减少信号与噪声之间的比值，提高信噪比。这对于需要高质量信号的应用，如音频设备和通信系统非常重要。

5. 分配功率：功率放大器能够将输入功率分配给不同的输出通道，以满足多信号源和多负载的要求。例如，在多通道音频系统中，功率放大器可以确保每个通道获得适当的功率供应。

三、功率放大器的应用领域

功率放大器在各种领域都有广泛的应用，包括但不限于以下几个方面：

1. 音频设备：功率放大器在音响系统、音乐演奏和放送系统中被广泛使用，以提供足够的声音功率和音质。
