一般来说大楼综合布线系统工程由主干布线子系统和水平布线子系统、配线间及工作区设备安装等4部分组成。
1、主干线子系统的电缆施工
建筑物主干线子系统的电缆施工围，主要是从设备间到建筑物各个楼层配线架之间的主干路由上所有缆线的施工。它的施工环境全部在室，且在建筑中已有电缆竖井或专用房间等客观条件。因此，现场环境的施工条件较室外要好。建筑物主干布线子系统是所的综合布线系统中必有的组成部分，它与建筑和室其它管线系统关系密切，因此，在安装施工中必须加强与有关单位协作配合，互相协调，以求建筑物主干布线子系统的所有缆线敷设和安装顺利进行，且有可靠的质量保证。因本项目只设一个配线间，因此主干子系统也即为水平子系统的垂直部分。
1) 建筑物主干布线子系统缆线敷设的基本要求
建筑物主干布线子系统的缆线条数较多，且路由集中，它是综合布线系统中重要骨干线路。因此，在安装敷设前和整个施工过程中应注意以下几点基本要求，以保证敷设缆线的施工质量。
a) 为了使施工顺利进行，在敷设缆线前，应在施工现场对设计文件和施工图纸进行核对，尤其是对主干路由中所采用的缆线型号、规格、程式、数量、起迄段落以及安装位置，要重点复核，如有疑问量，应及早与设计单位和主管建设的部门共同协商，予以研究解决，以免耽误工程开展，影响施工进度。
b) 在敷设缆线前，应对已运到施工现场的各种缆线进行清点和复查。其容有缆线的型号、规格、长度、起始端和终端地点等，标签上的字迹应清晰、端正和正确，以便按施工顺序、对号入座进行敷设施工。
c) 为了减少缆线承受的拉力和避免在牵引过程中产生扭绞现象，在布放缆线前，应制作操作方便、结构简单的合格牵引端头和连接装置，把它装在缆线的牵引端。由于建筑物主干布线子系统的主干缆线一般长度为几十米，应以人工牵引方法为主。为了保证缆线本身不受损伤，在缆线敷设时，布放缆线的牵引力不宜过大，应小于缆线允许力的80%，在牵引过程中为防止缆线被拖、蹭、刮、磨等损伤，应均匀设置吊挂或支承的支持物间距不应大于1.5m,或根据实际情况来定。
综合布线系统施工工艺
系统安装
①安装流程图:布线系统安装流程内容详见图:
②线缆敷设
在该阶段工程实施，专业公司需按照专业施工规范要求，但不仅限以下内容进行：
★垂直线槽中，每隔1m-2m在线槽上捆扎一下。
★每一根线缆两端统一编号，编号标签统一打印。
★线缆在终端出口处拉出不小于30cm的接线余量，盘好放在预埋盒内。防止其它工序施工时损坏线缆。
★布线时遇到阻力较大时不用力过猛，防止线缆芯线拉断。
★布线缆时从配线柜至终端出口，线缆中间任何地方不得剪断和接续。
③信息插座安装
按以下安装要求但不仅限于如下内容进行施工：
★安装在墙体上，需结合装修要求，确定安装位置，如地面采用活动地板时，应加上活动地内净高尺寸。
★信息插座底座的固定方法采用扩张螺钉方式。 线缆敷设 配线间设备安装 前端设备安装 线缆进场测试
前端设备端接 设备安装检查 系统测试 ★固定螺丝需拧紧，不产生松动现象。
★按照设备厂商的安装指导书进行设备的接线、安装。
④设备安装控制点
系统设备安装控制点内容详见表：按其控制点要求内容但不仅限于其内容组织。
设备安装控制点
安装内容 安装控制点 管理工作内容
机架安装 机架安装完毕后，水平、垂直度符合规定要求。 了解专业公司阶段性进度情况；
安装机架面板，架前应留有1.5m空间，机架背面离墙距离应大于0.8m。 组织监理单位、设计院、审核专业公司安装质量；
配线设备机架安装 采用走下线进线方式，架底位置与电缆上线孔相对应。
接线端子各种标志齐全。
各类接线模块安装 按照设备厂商的安装指导书进行设备的安装
模块设备完整无损，安装就位、标志齐全。
安装螺丝牢固，面板保持在一个水平面上。
⑤缆线的端接 专业公司需按以下要求但不仅限于如下内容进行施工：
★缆线在终端前必须检查标签颜色和数字含义，并按顺序终端。
★缆线中间不得产生接头现象。
★缆线终端应符合设计和厂家安装手册要求。
综合布线系统的安装工艺要求
工作区
1．1 工作区信息插座的安装应符合下列规定：
1 暗装在地面上的信息插座盒应满足防水和抗压要求。
2 工业环境中的信息插座可带有保护壳体。
3 暗装或明装在墙体或柱子上的信息插座盒底距地高度宜为300mm。
4 安装在工作台侧隔板面及临近墙面上的信息插座盒底距地宜为1．0m。
5 信息插座模块宜采用标准86系列面板安装，安装光纤模块的底盒深度不应小于60mm。
1．2 工作区的电源应符合下列规定：
1 每个工作区宜配置不少于2个单相交流220V／10A电源插座盒。
2 电源插座应选用带保护接地的单相电源插座。
3 工作区电源插座宜嵌墙暗装，高度应与信息插座一致。
1．3 CP集合点箱体、多用户信息插座箱体宜安装在导管的引入侧及便于维护的柱子及承重墙上等处，箱体底边距地高度宜为500mm，当在墙体、柱子的上部或吊顶内安装时，距地高度不宜小于1800mm。
1．4 每个用户单元信息配线箱附近水平70mm～150mm处，宜预留设置2个单相交流220V／10A电源插座，并应符合下列规定：
1 每个电源插座的配电线路均应装设保护电器，电源插座宜嵌墙暗装，底部距地高度应与信息配线箱一致。
2 用户单元信息配线箱内应引入单相交流220V电源。
电信间
2．1 电信间的设计应符合下列规定：
1 电信间数量应按所服务楼层面积及工作区信息点密度与数量确定。
2 同楼层信息点数量不大于400个时，宜设置1个电信间；当楼层信息点数量大于400个时，宜设置2个及以上电信间。
3 楼层信息点数量较少，且水平缆线长度在90m范围内时，可多个楼层合设一个电信间。
2．2 当有信息安全等特殊要求时，应将所有涉密的信息通信网络设备和布线系统设备等进行空间物理隔离或独立安放在专用的电信间内，并应设置独立的涉密机柜及布线管槽。
2．3 电信间内，信息通信网络系统设备及布线系统设备宜与弱电系统布线设备分设在不同的机柜内。当各设备容量配置较少时，亦可在同一机柜内作空间物理隔离后安装。
1
综合布线
系 统 施 工 工 艺
编 制：代 平
二00六年十月

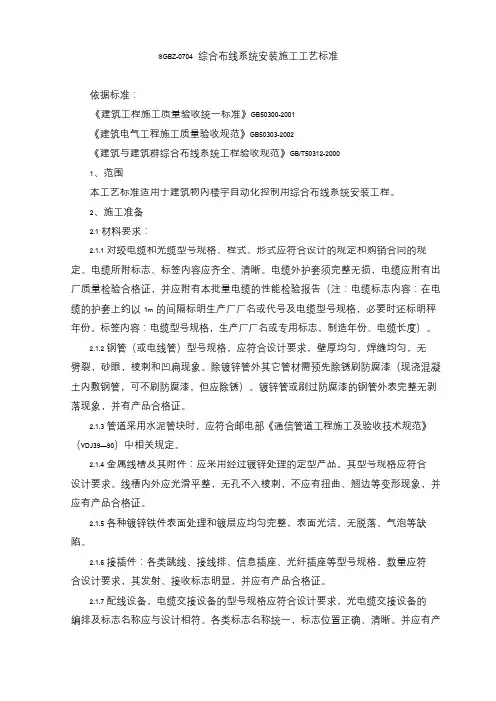

2 综合布线系统施工工艺
1. 范围
本工艺适用于新建、改建、扩建建筑群与建筑内楼宇自动化控制用综合布线系统安装工程的施工。
2. 编制依据
国家标准：《建筑与建筑群综合布线系统工程设计规范》（GB/T 50311-2000）
国家标准：《建筑与建筑群综合布线系统工程验收规范》（GB/T 50312-2000）
国家标准：《智能建筑设计标准》（GB/T 50314-2000）
国家标准：《智能建筑工程质量验收规范》（GB 50339-2003）
国家标准：《建筑电气工程施工质量验收规范》（GB 50303）
《本地网通信线路工程验收规范》（YD5051-97）
3. 施工准备
3.1 材料要求
3.1.1 检验对绞电缆和光缆型号规格、程式、形式是否符合工程设计的规定和购销合同的规定。电缆所附出厂质量检验合格证、本批量电缆的性能检验报告、标志、标签内容是否齐全、清晰（注：电缆标志内容：在电缆的护套上约以lm的间隔标明生产厂厂名或代号及电缆型号规格，必要时还标明生产年份。标签内容：电缆型号规格，生产厂厂名或专用标志，制造年份、电缆长度）。
3.1.2 检验钢管（或电线管）型号规格是否符合工程设计要求，壁厚均匀，焊缝均匀，无劈裂，砂眼，棱刺和凹扁现象。除镀锌管外其它管材需预先除锈刷防腐漆（现浇混凝土内敷钢管，可不刷防腐漆，但应除锈）。镀锌管或刷过防腐漆的钢管外表完整无剥落现象，并有产品合格证。
3.1.3 金属线槽及其附件：应采用经过镀锌处理的定型产品，其型号规格应符合工程要求。线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象，并应有产品合格证。
3.1.4 各种镀锌铁件表面处理和镀层应均匀完整，表面光洁，无脱落、气泡等缺陷。 3 3.1.5 接插件：检验各类跳线、接线排、信息插座、光纤插座等的型号规格，数量，其发射、接收标志明显，并应有产品合格证。塑料材质应具有阻燃性。保安单元过压、过流保护各项指标应符合相关规定。
