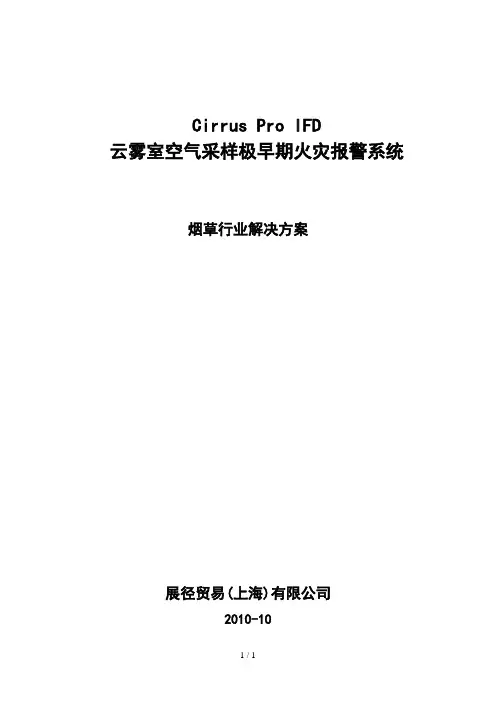

吸气式感烟探测器烟草行业解决方案————————————————————————————————作者：————————————————————————————————日期：2Cirrus Pro IFD云雾室吸气式感烟探测系统烟草行业解决方案展径贸易(上海)有限公司目录一．烟草行业火灾防范特点二．传统点式烟雾探测设备的局限性三．“光学原理”型吸气式感烟探测器的分析四．Cirrus Pro IFD云雾室吸气式感烟探测器的工作原理五．Cirrus Pro IFD在烟草行业的应用优势六．Cirrus Pro IFD网络结构七．IFD探测器主要技术指标和参数一．烟草行业火灾防范特点❑国民经济的重要组成❑国家重点纳税业❑分布区域广阔、空间高大❑经济建设投资巨大❑十一五规划重点行业烟草行业是国内各省市经济产业的重要组成部分，是省市重点生产企业，由于厂区建筑物结构大部分属于高大厂房和行业特殊性等特点，被列为各省市重点防火单位，因此，对烟草行业生产和运营提供完善的安全和防火保障是烟草企业保卫人员刻不容缓、不容忽视的重要职责。
在各种保障工作当中，安全生产是一个不容忽视的问题。
尤其是生产和仓储场所的消防安全，更是重中之重。
区别于普遍意义的火灾防护，烟草生产企业有着自身独特的特点：1、生产及存储场所堆积成品烟、制烟原料等大量易燃物品在烟草生产行业中，无论是在生产车间还是在原料及成品存储场地，均有大量易燃物品堆积存放，存在重大火灾隐患，并会因火灾造成巨大的经济损失。
因此，有效探测火灾隐患，在火灾没有蔓延和造成大的经济损失的阶段消灭火灾，为安全生产提供可靠保护。
2、与常规空间不同，烟草行业的仓库和厂房一般为高大建筑，常规报警设备无法对其提供可靠保障由于烟叶和成品香烟的堆放体积大，所以现有烟库和厂房一般为高大建筑，尤其是高架仓库高度多在12米以上。
按消防规范要求，高度超过12米，离子感烟探测器不适宜使用，现在绝大多数使用的是离子感烟探头。
目前少数场所采用点型激光烟感探测器、红外对射探测器、图像火焰报警探测器等设备，由于其受环境影响较大，造价高，发现火灾时机偏晚、调试、维护复杂等原因，效果不甚理想。
3、缺少可靠、经济的火灾扑救手段也使烟草行业无法为自身提供有效的火灾防护由于卷烟成品及其生产原料均不能耐受水浸，在发生火灾的情况下，无法采用水喷淋灭火。
若采用气体灭火，因每个防火区都很高大，所以气体灭火造价昂贵，在烟草行业应用也是一个不现实的解决方法。
因此，只有早发现，早消除隐患，从而避免火灾的发生，才是解决其火灾防护问题的关键。
4、由于烟草行业的特殊性，火灾探测设施经常会受到强腐蚀性物质的破坏，使之寿命无法满足正常的使用需要在烟草行业的库房和厂房中，烟尘的存在和具有强氧化性杀虫剂磷化铝的广泛应用，致使传统探测器在这样的环境中误报率非常高；且寿命大为缩短。
一套新设备往往几个月就需要清洗，半年就需要更换。
给火灾防范工作带来巨大的不便，并使其成本大大提高。
5、由于目前卷烟厂生产车间和成品及原料仓库均属于大型的开阔空间，而且在许多部位安装有通风设施，造成保护区域内气流运动，给火灾探测造成困难在一般情况下，大空间内由于密封不严或通风系统造成的气流运动，一方面会使烟雾大幅度稀释，难以到达传统烟雾探测设备的报警阈值。
另一方面，循环气流也会使烟雾难以达到探测器的安装位置，造成报警延误或漏报。
一．目前使用中的烟雾探测设备的局限性为了加强烟草行业的消防安全管理，预防火灾事故的发生，国家以及各地相关部门均将烟草行业生产、仓储场所作为消防保卫重点，从各个方面给与支持及关注。
也不断有新的产品、新的技术应用在烟草生产及仓储企业中，对行业火灾防护工作带来了很大的帮助，同时也在实际应用过程中，发现了一些问题。
目前烟草行业常用的火灾探测报警的效果究竟如何？让我们做一下深入的分析。
1、传统点式感烟探测器：在卷烟生产和存储领域一般火灾防护应用中，传统点式系统可以说是应用最广泛，同时也是问题最多的探测方式。
实际应用证明其不适合在烟草行业的生产、仓储场所应用。
其主要弱点有：1.1灵敏度偏低且调节范围很小：传统点式烟雾探测器报警灵敏度大多为3-5%，这样的探测灵敏度对于通常的环境是可以接受的，比如宾馆、饭店、办公大楼等等。
但在烟草生产车间、仓库等应用环境中，其探测灵敏度明显偏低，无法在火灾发生初期做出有效探测。
另外调节范围偏小，无法适应不同的应用环境也是传统点式烟雾探测器一大缺陷。
无法对特定环境提供有针对性的防护。
1.2被动采集烟雾样品，极易受环境因素影响：以往的点式感烟探测器多数安置在被保护区域的天花板上被动地等待烟雾慢慢扩散到其附近，才能报警，而烟草仓库的特殊环境将会对烟雾探测产生多种不利的影响，致使延误甚至漏报。
首先烟草生产厂房，仓库安装的循环通风设施，会是燃烧所产生的烟雾稀释，使烟雾很难达到常规点式感烟探测器的报警阈值，同时在高大空间中由于烟雾在上升的过程当中温度降低而无法继续上升，达到探测器所在的有效位置。
另外，由于仓库内部货物摆放的原因，使烟雾扩散受到遮挡，也是影响烟雾探测的一个重要问题。
1.3报警时间晚。
由于上面两个缺陷，直接导致在实际使用中传统感烟探测设备，无法在火灾发生的初期发现火情，给值班人员提供足够的处理时间。
所以，传统火灾探测报警设备只能起到一个防止火灾大范围蔓延的作用。
1.4不适用于高大空间应用。
根据国家相关规范，在高度超过12米的区域，不宜采用传统感烟探测设备。
而在烟草行业实际应用中，很多高架库超过了这个高度，使传统报警设备无法使用1.5探测器安置方式单一，无法满足车间、库房内特殊环境的要求：传统探测器一般只能安置在天花板，地板下等少数位置，而在库房当中，为了对货物提供更直接的保护，往往要求报警设备能够具有更加灵活的安装方式，比如可以根据需要，直接把探测器安装在货架中间、顶棚下方等等，以便能够更加明确的对库房内的各个部分提供重点保护。
1.6传统的烟感探头易受杀虫剂腐蚀而毁坏，并会引起误报。
由于具有强氧化性的杀虫剂磷化铝的广泛应用，使得传统的感烟报警设备很难在这种环境中正常工作，寿命大大缩短，甚至无法正常使用。
2、红外对射式感烟探测器针对传统点式设备对高大空间的保护无法符合国家相关法规规定的情况，很多厂家开始考虑应用红外对射探测系统。
红外对摄系统的运行原理，是当其所属发射器与接受器之间的红外线被烟雾遮挡时，接受器所接收到的光强度会发生改变，报警器以次判断烟雾的存在，并会发出报警信号。
红外对摄烟雾报警设备在实际应用中，虽然在一定程度上解决了探测设备的安装高度的问题，但同样存在许多无法克服的弊端。
2.1 发现火情晚，与点式系统相比没有明显改善。
红外探测系统在实际使用中，为了保证其探测功能的实现，要求在红外发射端与接收端之间无遮挡。
这就要求仓库内的货架、货物、作业机械均不得安装或移动至发射端与接收端之间。
否则将引起误报。
因此，系统在安装过程中，为了避免这些可以诱发误报的因素，设备大都安装在车间，仓库的天花板上。
这将面临与传统点是报警设备相同的问题---报警时间晚，探测容易受到各种因素的影响。
2.2 报警灵敏度低，不具备在火灾阴燃无可见烟阶段发现火情的能力。
2.3 易产生误报。
红外对摄系统由于其所采用的探测方式，很容易被以外移动至其发射和接收端之间的物体引发误报。
这在生产车间的应用场所极易发生。
2.4 系统维护困难。
由于红外对摄系统要避开各种遮挡，所以安装位置会相对较高，特别是在高架库，安装完成以后，在没有专用设施的前提下，人员很难对安装在高处的设备进行维护和检修。
2.5 在实际应用过程中，红外对射烟雾探测器是安装在污染的环境中，所以会暴露在腐蚀性气体之下，为解决这个问题，探测器需要安装在“密封”的罩子里。
尽管如此，线缆部分仍然还是暴露在腐蚀性气体之中。
以往的经验已经告诉我们，这种探测器在大约1-2年的时间内因为被腐蚀而频繁出现故障，所以并不能象用户所要求的那样进行正常的运行。
3、火灾图像报警系统随着科技的进步，有一些新技术也被应用在卷烟生产，仓储等企业当中，其中火灾图像报警系统在这些应用中，具备一定的代表性，并且也在很多国内的烟草企业中得到了一些应用。
火灾图像报警系统是将普通彩色摄像机与红外线摄像机结合在一起，对保护区域内的图像，温度进行监视，并将现场情况通过与主机内部预制的燃烧模型加以比较，判断火灾的发生。
此项技术的应用，解决了高大空间内部火灾探测器探测高度的问题，并能够发现火灾的准确位置，但在实际应用中，由于系统采用双波段摄像机作为探测探测手段，也存在一定的问题。
3.1 首先，由于系统以普通摄像机观察可见烟和明火的产生加上利用红外摄像机观测燃烧所产生的高热作为报警依据，来判断火灾的发生。
所以，系统在火灾发生的早期，由于即没有可见烟，明火，也没有大量的热量产生的阶段，不能过提供可靠的报警。
从而错过消灭火灾隐患的最佳时机。
3.2 其次，由于采用类似人眼观察的探测方式，要求系统的双波段摄像机前方无任何遮挡，才能有效探测。
在车间，仓库等应用环境里，为了避免产生探测死角，往往需要多套系统，并需要和其他报警系统组和使用。
而且一些临时安置对方的物品也会造成以外的探测死角，影响报警效果。
3.3 另外，受摄像机分辨能力的影响，系统对保护区域内部距探测摄像机较远的位置上一些由于火灾而产生微小变化，无法提供可靠的判断。
3.4 由于在车间，库房内部需要安装大量的电子设备，需要采用十分可靠的防护措施，以避免磷化铝对设备造成破坏。
针对烟草行业防火工作的特点，以上传统探测设备普遍存在发现火情晚、灵敏度低、易受腐蚀、误报率高、维护量大，很难有效发挥火灾探测功效。
火灾探测及防范工作面临重大难题和隐患。
所以，做到早发现、早处理、早解决是能够将隐患扼杀在摇篮里最好的方法，火灾极早期探测和防范就可以做到准确无误，高效快捷。
Cirrus Pro IFD云雾室吸气式感烟探测系统，以其高超的技术和独特的探测方式成为烟草生产企业的火灾探测和防范的最佳选择！三、散射光探测型和热释粒子计数型吸气式感烟探测器的基本分析自从1996年澳大利亚VISION公司首批将VESDA探测器吸气式感烟探测器引入到中国市场后，吸气式感烟探测器已经发展了10多年的时间，针对空气采样产品特点，为众多火灾探测困难场所提供了一种更加有效的探测方式。
市场上之吸气式感烟探测器依探测技术分为散射光探测技术(Scattered Light Principle)及粒子计数技术(Particle Counting Technology)两种；散射光探测技术以光源种类分为激光(Laser)及发光二极管(LED)，激光型产品如VESDA探测器，发光二极管型产品如ASD；粒子计数技术为使用云雾室(Cloud Chamber)，产品如Cirrus Pro IFD。
