屋面雨水管施工方案

黄河滩迁建安置区配套项目供排水工程

雨

水

管

线

组

织

施

工

方

案

河南三林建设集团股份有限公司

1 第一章 工程概况

一、编制依据

国家现行有关设计规范及规程：

《室外给水设计规范》GB50013-2006

《室外排水设计规范》GB50014-2006(2016版)

《建筑给排水设计规范》GB50015-2003(2009版)

2.1 黄河滩迁建安置区配套项目工程施工图纸；

2.2建设单位提供的本工程有关资料；

2.3总图专业和有关工种资料图和资料书；

2.4其他现行的有关技术规范、规程、标准。

二、工程概况

濮阳县黄河滩区居民迁建县城安置区建设项目位于县城东南部，金水路和大庆路交叉口东南角。安置区共建设住宅楼28栋（11/1层）。雨水管线UPVC排水管DN50-DN200共2200M,钢筋混凝土排水管DN200-DN1000共6000M,混凝土模块式圆形雨水检查井337座，砖砌体平篦式双篦雨水口197座，整个施工场地管线为开槽敷设，DN200-DN1000的雨水管采用钢筋混凝土排水管，承插连接，雨水管与检查井采用柔性连接，雨水管道下通长做120°混凝土基础。

第二章 施工准备

一、由于工期较紧，需要做好充足的施工准备。

施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。

雨水管道施工所需的材料设备必须准备齐全，要满足规范设计要求。

二、施工计划及人员情况

2 管道施工前进行认真的技术质量安全交底，分工明确，责任到人。

1、本雨水管道工程计划工期为40天。

2、工地设置项目工程负责人协调及组织施工。施工人员分为：项目负责1人，技术负责1人，施工员2人，质检员1人，安全员1人，电工1人，材料员1人，资料员1人，机修1人，操作工人20人。

.

. 目 录

第一章、编制依据 ........................................................................................................................................................ 1

第一节、设计文件及合同 ................................................................................................................................. 1

第二节、主要法规及和安全技术标准： ...................................................................................................... 1

第三节、主要规程、规范 ................................................................................................................................. 1

第二章、工程概况 ........................................................................................................................................................ 2

第一节、总体简介 ............................................................................................................................................... 2

屋面雨水管施工方案

1. 引言

屋面雨水管施工是建筑工程中非常重要的环节之一。合理的屋面雨水管施工方案不仅可以有效排除屋面积水，还可以保证屋面的安全和耐久性。本文档将给出一个屋面雨水管施工方案的详细介绍。

2. 施工准备

在开始屋面雨水管施工之前，需要进行一些准备工作，包括以下几个步骤：

2.1 确定施工区域

首先需要确定需要施工的屋面区域。根据建筑设计图纸或现场实际情况，确定屋面的降水筒位置和数量。

2.2 雨水管材料采购

根据屋面设计要求，采购适当的雨水管材料。常用的雨水管材料包括PVC管、铝合金管等。根据实际情况和预算选择适宜的雨水管材料。

2.3 准备施工工具

准备必要的施工工具，包括锯、锤子、打孔机、尺、打标工具等。确保工具齐全，并检查工具的使用状态。

2.4 安全措施

在施工前，需要注意施工现场的安全。确保施工区域周围没有人员经过，并搭设警示标志，以防止意外发生。

3. 施工步骤

3.1 定位降水筒位置

根据建筑设计图纸或现场实际情况，确定降水筒的位置。使用尺量取降水筒位置，并使用打标工具在屋面上做好标记。

3.2 打孔

按照标记位置，使用打孔机在屋面上打孔。确保孔的直径与雨水管直径相匹配，确保孔的位置准确无误。 3.3 安装降水筒

将降水筒插入打孔的孔口，确保降水筒与屋面平齐，并使用螺丝或其他固定方式将降水筒稳固固定在屋面上。

3.4 连接雨水管

在降水筒下方留出适当的空间，将雨水管与降水筒连接。根据雨水管材料和降水筒形状，选择合适的连接方式，如胶水连接或螺丝连接。

3.5 排水测试

完成雨水管连接后，进行一次排水测试，确保雨水管畅通无阻。将水源接入雨水管系统，并观察降水筒和雨水管的排水情况。

3.6 固定雨水管

在整个雨水管系统安装完成后，使用螺丝或其他固定方式将雨水管固定在屋面上，确保不会晃动或松动。

4. 施工质量控制

屋面雨水管施工的质量直接关系到屋面的排水效果和使用寿命。因此，在施工过程中需要注意以下几点，来控制施工质量：

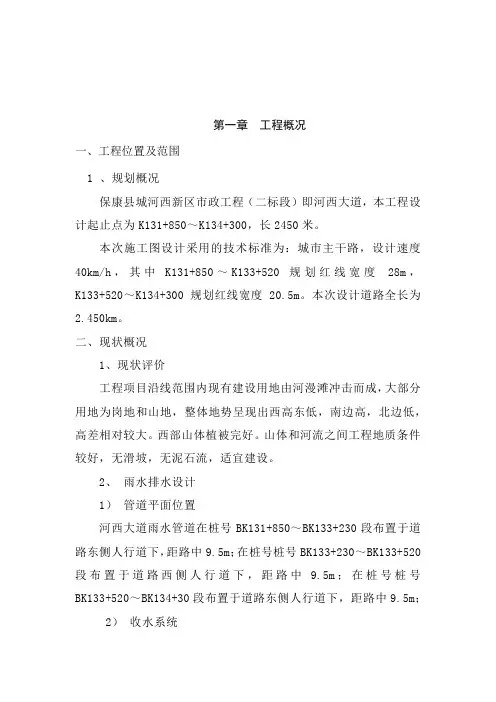

第一章 工程概况

一、工程位置及范围

1 、规划概况

保康县城河西新区市政工程（二标段）即河西大道，本工程设计起止点为K131+850～K134+300，长2450米。

本次施工图设计采用的技术标准为：城市主干路，设计速度

40km/h，其中K131+850～K133+520 规划红线宽度 28m，K133+520～K134+300 规划红线宽度 20.5m。本次设计道路全长为

2.450km。

二、现状概况

1、现状评价

工程项目沿线范围内现有建设用地由河漫滩冲击而成，大部分用地为岗地和山地，整体地势呈现出西高东低，南边高，北边低，高差相对较大。西部山体植被完好。山体和河流之间工程地质条件较好，无滑坡，无泥石流，适宜建设。

2、 雨水排水设计

1） 管道平面位置

河西大道雨水管道在桩号BK131+850～BK133+230段布置于道路东侧人行道下，距路中9.5m；在桩号桩号BK133+230～BK133+520段布置于道路西侧人行道下，距路中9.5m；在桩号桩号BK133+520～BK134+30段布置于道路东侧人行道下，距路中9.5m；

2） 收水系统 间隔适当距离布置D500雨水接户管，采用II级钢筋混凝土承插管，管道基础采用120°混凝土基础，管道接口采用橡胶圈接口。管端设砖砌沉泥检查井（便于将来用户接入），管径、坡度及具体位置见图。D500接户管管端检查丼采用ø1000砖砌沉泥检查井，做法详见图集06MS201-3-125。并按D+0.2预留孔洞，管径、坡度及具体位置见图。

在机动车道两侧布置偏沟式双箅雨水口，详见图集06MS201-8-10。收水支管均采用D400管道，采用II级钢筋混凝土承插管，基础采用120°混凝土基础，做法详见图集06MS201-1-17 ，管道接口采用橡胶圈接口，管道坡度为1%，雨水口收水支管起点埋深1.2米（以路面标高为准计算，道路雨水检查井在施工时，需为雨水口连接管预留孔洞），遇接户管处，收水支管作适当调整，原则上不增加收水支管长度。井圈及井盖板采用重型球墨铸铁丼圈及丼盖，做法详见图集06MS201-8-55、56，要求车行道内承载力应到达D400级别，车行道外承载力应到达C250级别；颜色与周边颜色协调一致。
