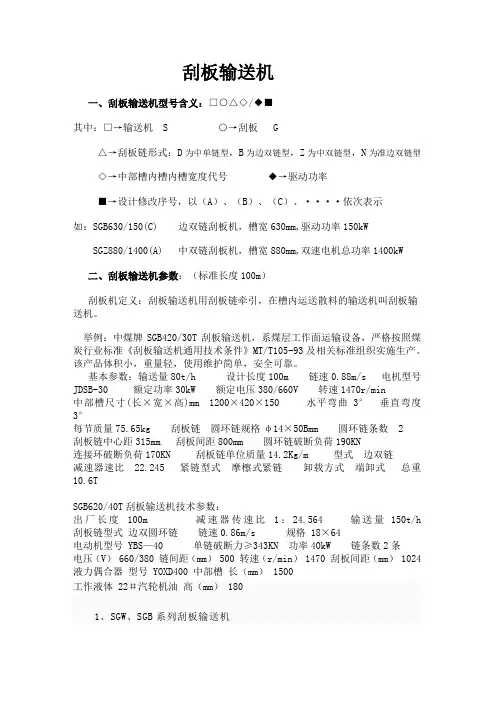

矿用刮板输送机技术参数

刮板输送机

一、刮板输送机型号含义：□○△◇/◆■

其中：□→输送机 S ○→刮板 G

△→刮板链形式：D为中单链型，B为边双链型，Z为中双链型，N为准边双链型

◇→中部槽内槽内槽宽度代号 ◆→驱动功率

■→设计修改序号，以（A）、（B）、（C）、····依次表示

如：SGB630/150(C) 边双链刮板机，槽宽630mm,驱动功率150kW

SGZ880/1400(A) 中双链刮板机，槽宽880mm,双速电机总功率1400kW

二、刮板输送机参数：（标准长度100m）

刮板机定义：刮板输送机用刮板链牵引，在槽内运送散料的输送机叫刮板输送机。

举例：中煤牌SGB420/30T刮板输送机，系煤层工作面运输设备，严格按照煤炭行业标准《刮板输送机通用技术条件》MT/T105-93及相关标准组织实施生产。该产品体积小，重量轻，使用维护简单，安全可靠。

基本参数：输送量80t/h 设计长度100m 链速0.88m/s 电机型号JDSB-30 额定功率30kW 额定电压380/660V 转速1470r/min

中部槽尺寸(长×宽×高)mm 1200×420×150 水平弯曲3° 垂直弯度3°

每节质量75.65kg 刮板链 圆环链规格φ14×50Bmm 圆环链条数 2

刮板链中心距315mm 刮板间距800mm 圆环链破断负荷190KN

连接环破断负荷170KN 刮板链单位质量14.2Kg/m 型式 边双链

减速器速比 22.245 紧链型式 摩檫式紧链 卸载方式 端卸式 总重10.6T

SGB620/40T刮板输送机技术参数：

出厂长度 100m 减速器传速比 1：24.564 输送量150t/h

刮板链型式 边双圆环链 链速0.86m/s 规格 18×64

应用技　

文章编号：１６７４—９１４６（２０１５）０８—０ｌ１３—０２　

矿用刮　输送机的组成及结构特点　

朱　军　

（山西煤矿机械制造有限责任公司，山西　太原０３００３１）　

摘要：刮板输送机是煤矿井下工作面机械设备的重要组成部分，了解其组成及结构特点有助于对并下采煤系统的　认识。文中分析了刮板输送机的组成和结构特点，ｊ是出实现煤矿井下工作面机械自动化指日可待。　关键　：截板输送机　组氐　姥桷特点　中图分类号：ＴＤ４２１；ＴＨ２２２　文献标志码：Ａ　１９ｏｌ：１０．３９６９／ｊ５ｓｓｎ．ｉ６７４￣９１４６．２０１５　０８．１１３　

刮板输送机是煤矿井下工作面“三机”　（三机　

指液压支架、刮板输送机、采煤机）的重要组成部　分．适用于煤矿井下综采工作面，是高产、高效综　

合机械化采煤理想的工作面运输设备，其工作原理　

是通过传动装置将动力传递给链轮组件，从而驱动　

封闭的刮板链循环运转，实现运输物料的功能［１］。　

１　刮板输送机的组成　刮板输送机主要由传动装置、链轮组件、机头　架组件、过渡槽、中部槽、开口槽、变线槽、电缆　

槽、刮板链、机尾组件、推移部等零部件组成。　

２刮板输送机的结构特点　１）传动装置包含电动机、连接罩、紧链装置、　

减速器等，电动机与减速器连接型式有电机连接　

盘闸盘连接套弹性垫连接、液力耦合器、限矩器　

等。电动机提供动力输人，井下使用防爆电机一般　

为１　１４０Ｖ或３　３００Ｖ，有单速和双速电机两种；连　

接罩两端分别用法兰与减速器、电动机连连，是扭　

矩传输的支撑，上面设置有检查窗、安装耳板等，　用于内部闸盘连接套的检查、紧链装置的安装；紧　

链装置在阻链器的配合下通过电动机反转来达到紧　

链的目的：减速器将电动机提供的扭矩，通过内部　

齿轮传递给链轮组件，从而实现刮板链的运转［２１。　

２）机头架组件包含机头架、链轮组件、舌板　

组件、拨链器、连接垫架等。机头架按照卸载方式　

可以分为端卸形式和交叉侧卸形式，结构为整体焊　接结构，中板采用耐磨材料，自开缺１５带压块，便　于链轮组件的拆装、更换，主要起支撑传动装置、　

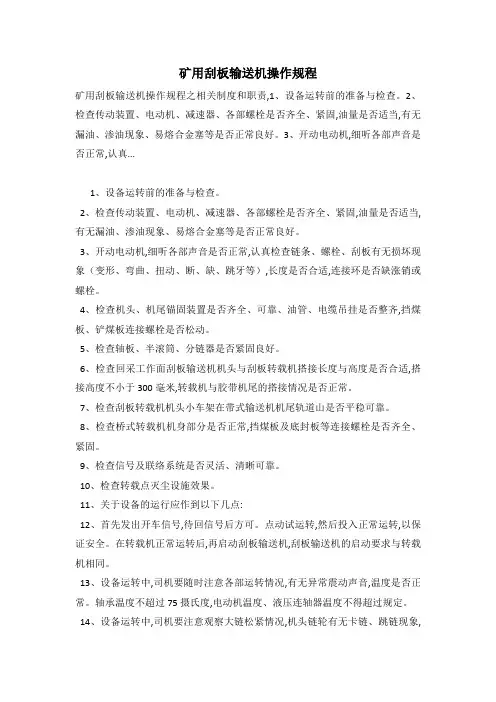

矿用刮板输送机操作规程

矿用刮板输送机操作规程之相关制度和职责,1、设备运转前的准备与检查。2、检查传动装置、电动机、减速器、各部螺栓是否齐全、紧固,油量是否适当,有无漏油、渗油现象、易熔合金塞等是否正常良好。3、开动电动机,细听各部声音是否正常,认真...

1、设备运转前的准备与检查。

2、检查传动装置、电动机、减速器、各部螺栓是否齐全、紧固,油量是否适当,有无漏油、渗油现象、易熔合金塞等是否正常良好。

3、开动电动机,细听各部声音是否正常,认真检查链条、螺栓、刮板有无损坏现象（变形、弯曲、扭动、断、缺、跳牙等）,长度是否合适,连接环是否缺涨销或螺栓。

4、检查机头、机尾锚固装置是否齐全、可靠、油管、电缆吊挂是否整齐,挡煤板、铲煤板连接螺栓是否松动。

5、检查轴板、半滚筒、分链器是否紧固良好。

6、检查回采工作面刮板输送机机头与刮板转载机搭接长度与高度是否合适,搭接高度不小于300毫米,转载机与胶带机尾的搭接情况是否正常。

7、检查刮板转载机机头小车架在带式输送机机尾轨道山是否平稳可靠。

8、检查桥式转载机机身部分是否正常,挡煤板及底封板等连接螺栓是否齐全、紧固。

9、检查信号及联络系统是否灵活、清晰可靠。

10、检查转载点灭尘设施效果。

11、关于设备的运行应作到以下几点:

12、首先发出开车信号,待回信号后方可。点动试运转,然后投入正常运转,以保证安全。在转载机正常运转后,再启动刮板输送机,刮板输送机的启动要求与转载机相同。

13、设备运转中,司机要随时注意各部运转情况,有无异常震动声音,温度是否正常。轴承温度不超过75摄氏度,电动机温度、液压连轴器温度不得超过规定。

14、设备运转中,司机要注意观察大链松紧情况,机头链轮有无卡链、跳链现象,溜槽内有无过大的煤矸、过长的物料等,发现异常因立即停车处理。

15、转载机推移时,应首先清除机道上的浮煤、杂物以便减小阻力,并保护好电缆及其他设备。推移后要保证桥式转载机平、直、稳。

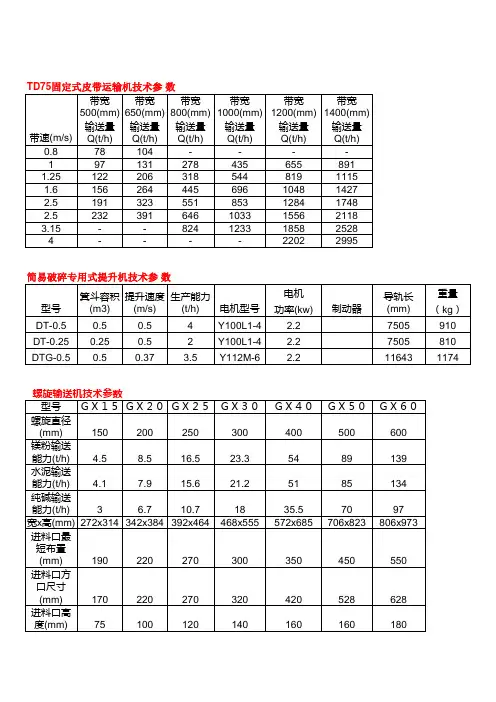

带宽

500(mm)带宽

650(mm)带宽

800(mm)带宽

1000(mm)带宽

1200(mm)带宽

1400(mm)

输送量

Q(t/h)输送量

Q(t/h)输送量

Q(t/h)输送量

Q(t/h)输送量

Q(t/h)输送量

Q(t/h)

0.878104----

197131278435655891

1.251222063185448191115

1.615626444569610481427

2.519132355185312841748

2.5232391646103315562118

3.15--824123318582528

4----22022995

电机重量

功率(kw)（kg）

DT-0.50.50.54Y100L1-42.27505910

DT-0.250.250.52Y100L1-42.27505810

DTG-0.50.50.373.5Y112M-62.2116431174

型号ＧＸ１５ＧＸ２０ＧＸ２５ＧＸ３０ＧＸ４０ＧＸ５０ＧＸ６０

螺旋直径

(mm)150200250300400500600

镁粉输送

能力(t/h)4.58.516.523.35489139

水泥输送

能力(t/h)4.17.915.621.25185134

纯碱输送

能力(t/h)36.710.71835.57097

宽x高(mm)272x314342x384392x464468x555572x685706x823806x973

进料口最

短布置

(mm)190220270300350450550

进料口方

口尺寸

(mm)170220270320420528628

进料口高

度(mm)75100120140160160180 螺旋输送机技术参数TD75固定式皮带运输机技术参 数

带速(m/s)

简易破碎专用式提升机技术参 数

型号箕斗容积

(m3)提升速度

(m/s)生产能力

(t/h)电机型号制动器导轨长

(mm)出料口方

口尺寸

(mm)176226276328428536636

出料口高

度(mm)13516519522528034043
