SMT贴片电子元器件封装尺寸汇总
贴片电子元器件是一种常见的表面安装技术(SMT)组装之外,广泛
应用于各种电子产品中。贴片电子元器件封装尺寸的选择对于组装和排布
电路板具有重要的影响。在这篇文章中,我们将汇总常见的贴片电子元件
封装尺寸,并对其应用领域和特点进行简要介绍。

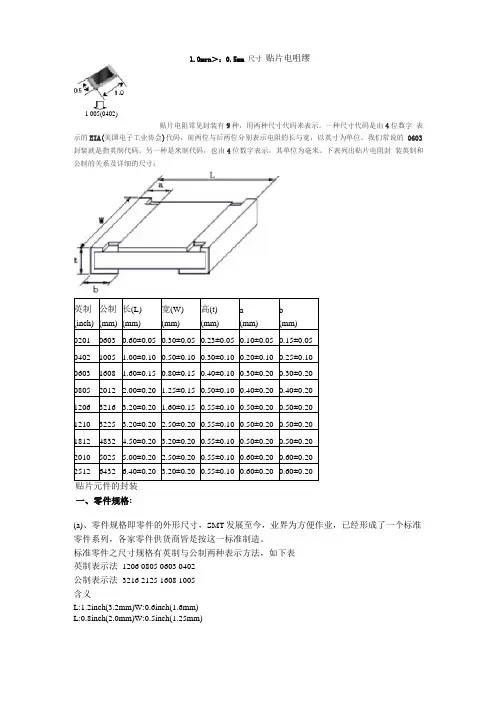

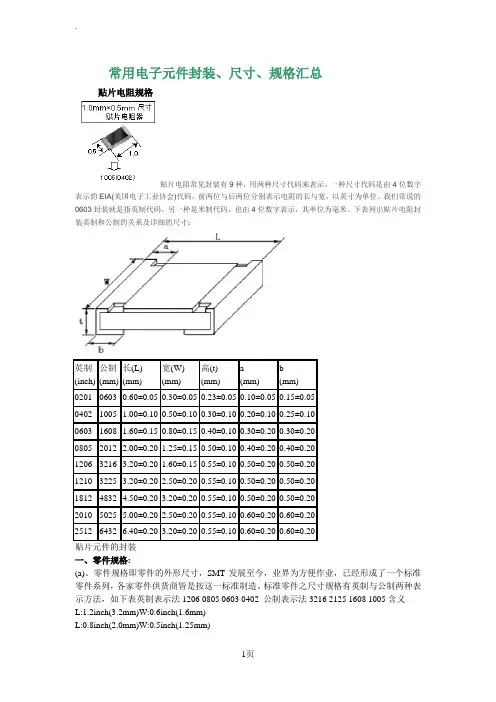

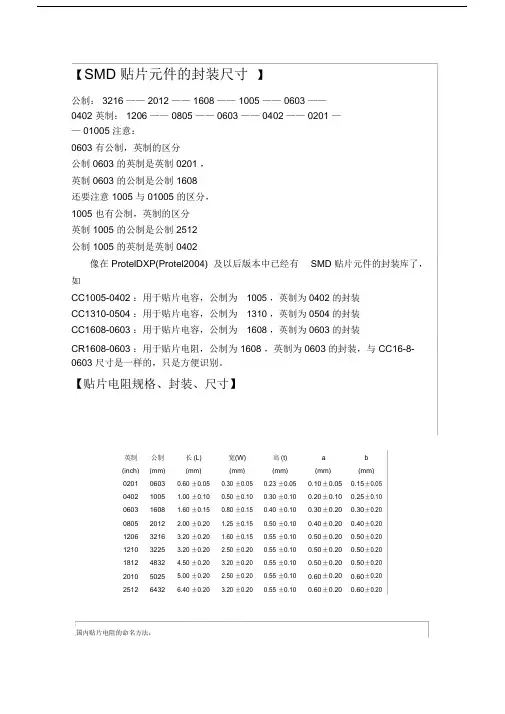

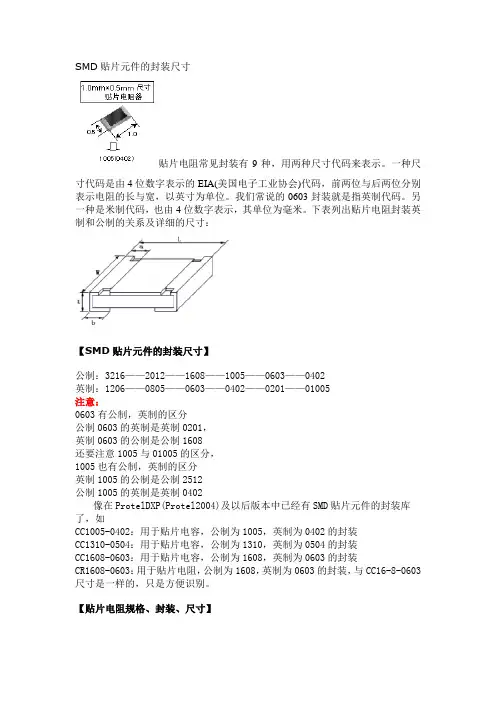

1.贴片电阻(0805、0603、0402、0201等):
贴片电阻是最常见的贴片电子元件之一,尺寸包括0805(2.0mm x
1.25mm)、0603(1.6mm x 0.8mm)、0402(1.0mm x 0.5mm)和0201
(0.6mm x 0.3mm)等等。较大尺寸的贴片电阻通常用于电源线路和信号
线路,较小尺寸的贴片电阻适用于高密度电子产品。
2.贴片电容(0805、0603、0402、0201等):
贴片电容与贴片电阻类似,尺寸也包括0805、0603、0402和0201等等。贴片电容主要用于储存和释放电荷,广泛应用于电源滤波、信号耦合
和信号处理等电路。
3.贴片二极管(SOD-323、SOD-523等):
贴片二极管是一种小尺寸的电子元件,尺寸包括SOD-323(1.8mm x 1.25mm)和SOD-523(1.0mm x 0.6mm)等等。它们通常用于电路的整流、保护和信号处理等方面。
4.贴片三极管(SOT-23、SOT-323等):
贴片三极管是一种常用的功率放大器,尺寸包括SOT-23(3.0mm x
1.78mm)和SOT-323(1.3mm x 1.0mm)等等。它们通常用于音频放大、
电源管理和电压调节等应用中。
5.贴片集成电路(SOT-23、SOT-363、QFN等):
贴片集成电路是封装了多个功能的电子组件,尺寸和引脚布局因不同的集成电路类型而异。常见的尺寸包括SOT-23、SOT-363和QFN等等。它们广泛应用于数据处理、通信系统、嵌入式系统和功率管理等领域。
6.贴片场效应管(SOT-23、SOT-223、QFN等):
贴片场效应管是一种广泛应用于功率开关、电源管理和放大器等应用的电子元件,尺寸包括SOT-23、SOT-223和QFN等等。不同尺寸的贴片场效应管适用于不同功率和电流要求的电路设计。
总之,贴片电子元件封装尺寸的选择应根据电路设计和应用需求进行评估。小尺寸的贴片电子元件适用于高密度电子产品和微型化应用,而大尺寸的贴片电子元件适用于功率管理和电源线路等应用。同时,要考虑到贴片电子元件的热量分散、焊接可靠性和工艺性等因素,以确保电路的正常工作和可靠性。
