预应力锚索施工方法一、前言随着铁路、公路以及水利工程多年的建设，科学技术的不断发展，设计手段的完善，坡面防护形式多种多样。
陡崖坡面加固，预应力锚索发挥着重要的角色，采用预应力锚索防护不仅很好地加固了边坡，确保稳定，而且施工便捷、经济环保。
宜万铁路为山区铁路，其技术标准在山区铁路中是最高的。
我单位施工的W12标DK192+660~+986低山陡坡,自然坡度为35~45度,线路右侧部分地段为陡崖,崖高11~28米,山坡上有溶沟溶槽,植被较发育，右侧陡崖设计采用预应力锚索进行坡面加固措施。
二、工法特点1、施工快捷灵活，预应力锚索施工工艺灵巧、施工进度快、工期短、施工安全等特点，用于应急抢险更具有独特优势。
2、经济性好，预应力锚索既可单独使用，充分利用岩土体自身强度，从而节省大量工程材料，同时可与其他结构物组合使用，改善其受力状态，节省大量的圬工，具有显著经济效益。
3、预应力锚索具有一定的柔性，可以深层加固，同时能够主动控制岩土体变形，调整岩土体应力状态，有利于岩土体的稳定性。
三、适用范围预应力锚索工程应用概括如下：滑坡整治、边坡加固、深基础工程、结构抗倾覆、地下工程、桥基加固四、施工工艺及施工要点（一）、工作原理预应力锚索是通过对锚索施加张拉力以加固岩土体使其达到稳定状态或改善内部应力状况的支挡结构，锚索是一种主要承受拉力的杆状构件，它是通过钻孔及注浆体将钢绞线固定于深部稳定地层中，在被加固体表面对钢绞线张拉力产生预应力，从而达到施加固体稳定或限制其变形的目的。
（二）工艺流程预应力锚索施工工艺流程图见图1图1 工艺流程图1、锚索造孔锚索孔定位采用全站仪或经纬仪测量，在岩面上标出孔位，在排架平台上标出后视点确定造孔方位。
孔位误差控制在10 cm以内，因地质缺陷、废孔重造等原因调整孔位，在0．5 m内需经监理工程师同意，超过0.5 m需经设计认可。
在钻孔过程中采用分段测孔斜，进行及时纠偏的措施。
验孔采用全站仪或经纬仪测量，将引导光源置于孔内，经纬仪架设于孔口，照准测定孔底位置的方向角、竖角，同时记录孔深；对穿锚索采用全站仪测量开孔点、终孔点坐标，计算孔位偏差、孔深及孔斜，锚索设计孔斜误差要求不大于2％。
预应力锚索施工技术措施引言预应力锚索是一种常用于混凝土结构中的重要施工技术，可有效提高结构的承载能力和抗震能力。
本文将介绍预应力锚索施工的技术措施，包括材料选用、锚索布置、预应力锚固等。
一、材料选用预应力锚索施工所需的主要材料包括预应力钢筋、锚具和灌浆材料。
1. 预应力钢筋在选择预应力钢筋时，需要考虑它的强度、腐蚀性能以及施工性能等因素。
常用的预应力钢筋有普通预应力钢筋和高强度预应力钢筋两种。
在施工中，预应力钢筋应符合国家相关标准，并经过质量检验。
2. 锚具锚具是将预应力钢筋固定在混凝土构件中的设备。
常用的锚具有锚索板、锚头、锚箍等。
在选择锚具时，需要考虑其耐腐蚀性、锚固性能以及易操作性等因素。
3. 灌浆材料灌浆材料用于灌浆预应力锚索的空隙，增强其粘结力和抗腐蚀性能。
常用的灌浆材料有硅酸盐灌浆材料和聚合物灌浆材料等。
在选择灌浆材料时，需要考虑其密实性、耐腐蚀性以及可操作性等因素。
二、锚索布置预应力锚索的布置是确保工程结构达到预期设计要求的重要一步。
以下是常见的锚索布置要点：1. 锚孔布置锚孔的布置应符合设计要求，并根据施工平面图进行测量和标记。
在锚孔布置时，还应考虑与周边结构的距离要求，以确保施工安全和结构稳定。
2. 预应力钢筋布置预应力钢筋的布置应根据设计要求确定。
在布置预应力钢筋时，需注意间距、直径和锚固长度等参数，以保证预应力锚索的承载能力和抗震能力。
3. 锚具安装安装锚具时，应根据设计要求和施工平面图，将锚具正确固定在混凝土构件内。
锚具的安装位置和角度应准确无误，以确保预应力锚索的正常工作状态。
4. 灌浆施工灌浆是预应力锚索施工过程中不可或缺的一步。
在灌浆施工时，应先查验锚孔的清洁度，再根据设计要求选择合适的灌浆设备和材料进行施工。
灌浆材料应均匀填充到锚孔中，并采取适当措施防止泄漏。
三、预应力锚固预应力锚固是预应力锚索施工的最后一步，决定了预应力锚索的正常工作状态和可靠性。
以下是常见的预应力锚固技术措施：1. 预压锚索在锚索固定前，需要进行预应力锚索的预压。
预应力锚索施工工艺预应力锚索是一种常用的岩土工程加固技术，广泛应用于边坡防护、隧道支护、基坑支护等领域。
它通过将高强度钢绞线或钢丝束锚固在岩土体中，施加预应力，从而提高岩土体的稳定性和承载能力。
下面将详细介绍预应力锚索的施工工艺。
一、施工准备1、技术准备在施工前，需要熟悉施工图纸和相关规范，进行技术交底，明确施工工艺和质量要求。
同时，要根据工程实际情况，制定施工方案和安全措施。
2、材料准备预应力锚索所用的材料主要包括钢绞线、锚具、水泥、砂、石子等。
钢绞线应符合设计要求，具有良好的力学性能和耐腐蚀性能；锚具应与钢绞线配套，具有足够的强度和锚固性能；水泥应选用普通硅酸盐水泥，强度等级不低于 425 级；砂和石子应符合相关标准要求。
3、设备准备施工所需的设备主要有钻孔机、压浆机、千斤顶、油泵等。
钻孔机应根据地质条件和锚索孔径选择合适的型号；压浆机应能保证浆液搅拌均匀，输送流畅；千斤顶和油泵应配套使用，且性能良好，精度符合要求。
4、场地准备清理施工现场，平整场地，修筑施工便道，确保施工设备和材料能够顺利运输和存放。
同时，要做好排水措施，防止雨水浸泡施工场地。
二、钻孔1、钻孔位置的确定根据设计要求，在施工面上放出钻孔的位置，并做好标记。
钻孔位置的偏差应符合规范要求，一般不得大于 100mm。
2、钻孔方法的选择根据地质条件和锚索孔径，选择合适的钻孔方法。
常见的钻孔方法有回转钻进、冲击钻进、跟管钻进等。
在钻孔过程中，要注意控制钻孔的垂直度和孔径，确保钻孔质量。
3、钻孔深度的控制钻孔深度应符合设计要求，一般应超过锚索设计长度 05m 左右。
在钻孔过程中，要随时测量钻孔深度，确保达到设计要求。
4、钻孔清理钻孔完成后，用高压风或水将孔内的岩屑和泥浆清理干净，保证孔内清洁。
三、锚索制作1、钢绞线的下料根据设计长度，将钢绞线进行下料。
下料长度应考虑锚索的锚固段长度、自由段长度和张拉段长度，并预留一定的余量。
下料时，要用砂轮机切割，严禁用电焊或气割。

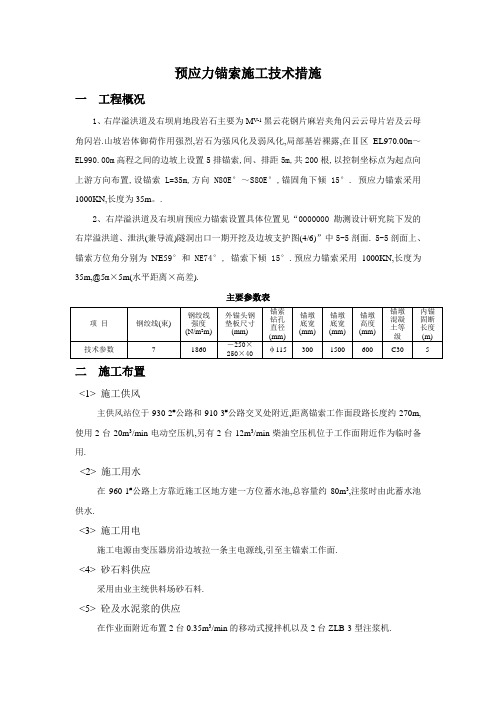

预应力锚索施工技术措施一工程概况1、右岸溢洪道及右坝肩地段岩石主要为M V-1黑云花钢片麻岩夹角闪云云母片岩及云母角闪岩.山坡岩体御荷作用强烈,岩石为强风化及弱风化,局部基岩裸露,在Ⅱ区EL970.00m～EL990.00m高程之间的边坡上设置5排锚索,间、排距5m,共200根,以控制坐标点为起点向上游方向布置,设锚索L=35m,方向N80E°～S80E°,锚固角下倾15°.预应力锚索采用1000KN,长度为35m。
.2、右岸溢洪道及右坝肩预应力锚索设置具体位置见“0000000勘测设计研究院下发的右岸溢洪道、泄洪(兼导流)隧洞出口一期开挖及边坡支护图(4/6)”中5-5剖面. 5-5剖面上、锚索方位角分别为NE59°和NE74°, 锚索下倾15°.预应力锚索采用1000KN,长度为35m,@5m×5m(水平距离×高差).主要参数表二施工布置<1> 施工供风主供风站位于930-2#公路和910-3#公路交叉处附近,距离锚索工作面段路长度约270m,使用2台20m3/min电动空压机,另有2台12m3/min柴油空压机位于工作面附近作为临时备用.<2> 施工用水在960-1#公路上方靠近施工区地方建一方位蓄水池,总容量约80m3,注浆时由此蓄水池供水.<3> 施工用电施工电源由变压器房沿边坡拉一条主电源线,引至主锚索工作面.<4> 砂石料供应采用由业主统供料场砂石料.<5> 砼及水泥浆的供应在作业面附近布置2台0.35m3/min的移动式搅拌机以及2台ZLB-3型注浆机.<6> 锚索加工场地在960-1#公路上选择靠近作业面空阔地上作为锚索加工场地,加工场地浇筑砼底板.三预应力锚索施工本合同段边坡预应力锚索为100t级,深度35m/根,其基本施工程序如下锚索制备→送索→内锚段灌浆→浇筑锚墩→张拉锁定→封孔灌浆→外锚头封锚钻孔为保证锚索灌浆施工不受影响，施工开始前在现场进行爆破震动测量，找出震动波的衰减规律，并根据规范对锚索灌浆施工的震动影响规定，选择合理的施工程序和安全距离，保证锚索施工安全、顺利、优质完成。
预应力锚索施工技术措施预应力锚索施工技术措施1、引言预应力锚索施工技术措施是在建造工程中常用的一种加固和支撑结构的方法。
本文将详细介绍预应力锚索施工的技术措施，包括设计与计算、材料和设备、施工工艺和质量控制等方面。
通过本文的指导，可以确保预应力锚索施工的安全性和施工质量。
2、设计与计算2.1 预应力锚索施工设计的基本原则在进行预应力锚索施工设计时，需要遵循一些基本原则，如合理设定预应力锚索的要求、确定合适的锚固长度和锚定方式等。
2.2 预应力锚索施工计算方法预应力锚索施工计算需要考虑锚索的受力特点和承载能力。
常用的计算方法有静力法和有限元法等。
3、材料和设备3.1 预应力锚索材料的选择预应力锚索所使用的材料要具备一定的力学性能和耐久性。
常用的材料有钢丝、钢板、预应力钢筋等。
3.2 预应力锚索设备的选择预应力锚索施工需要使用一些特殊的设备来完成，如预应力锚具、张拉设备、固化剂等。
在选择设备时需要考虑其质量和性能。
4、施工工艺4.1 预应力锚索施工工艺流程预应力锚索施工工艺包括锚固准备、张拉预应力锚索、锚固和固化等环节，每一个环节都需要按照规范进行施工。
4.2 各施工环节的详细措施在每一个施工环节中，都需要进行详细的措施和步骤，如在锚固准备中进行清理和处理、在张拉过程中进行预应力控制等。
5、质量控制5.1 施工方案的审核与审批在进行预应力锚索施工前，需要提交施工方案进行审核和审批。
审核内容包括施工工艺、材料与设备的选择和使用等。
5.2 施工过程中的质量控制在进行施工过程中，需要进行质量控制，包括施工记录的填写、检测数据的采集和分析等。
6、扩展内容1、本文档所涉及附件如下：（根据实际情况列出附件清单）- 锚固准备示意图- 张拉设备操作手册- 原材料质量检测报告2、本文档所涉及的法律名词及注释：（根据实际情况列出法律名词和相应的注释）- 预应力锚索：预先施加的拉应力的钢索或者钢筋，用于加固和支撑结构。
- 锚固：将预应力锚索固定在构件中，使其能够承受预应力力作用。
预应力锚索施工技术及要求导言锚索是指在吊桥边孔处锚固主缆时，将主缆分成多股钢束分别锚于锚锭内，这些钢束称为锚索。
锚索结构由幅度锚头、锚索体和外锚头三部分构成，是外端固定于坡面，另一端锚固在滑动面以内的稳定岩体中穿过边坡滑动面的预应力钢绞线。
预应力锚索是采取预应力的方法把锚索锚固于岩体内部的索状支架，用于加固边坡。
锚头通过岩体软弱结构面的孔锚入岩体内，把滑体与稳固岩层联起来，使边坡岩体的应力状态发生改变，提高边坡不稳定岩体的强度和整体性。
施工技术1.锚孔测放边坡施工时要边挖边加固，不得一次开挖到底。
根据工程立面图，按照设计要求，将锚孔的位置准确测放在坡面上，孔位误差不超过±50mm。
2.钻孔设备钻孔机具应根据锚固地层的类别、锚孔孔径及深度、施工场地的条件等进行选择。
岩层中采用潜孔冲击成孔；在岩层破碎或松软饱水等地层中采用跟管钻进技术。
3.钻机就位锚孔钻进施工时，脚手架应满足相应的承载能力和稳固条件，根据坡面测放孔位，准确安装固定钻机，并严格调整机位。
4.钻进方式钻孔采用干钻，以防锚索施工恶化边坡岩体的工程地质条件并确保孔壁的粘结性能。
根据钻机性能和锚固地层严格控制钻孔速度，防止钻孔变径和扭曲，造成下锚困难等事故。
5.钻进过程在进行钻进施工时，要对每个孔的地层变化、钻进状态、地下水等作好记录。
6.孔径和孔深钻孔时的孔径和孔深不得小于设计值。
要求实际使用钻头直径不小于设计钻头孔径，以保证锚孔直径；要求实际钻孔深度大于设计钻孔深度0.2m以上，以保证锚孔深度。
7.锚孔清理钻进达到设计深度后，不能立刻停钻，要求稳钻1～2min，防止孔底尖灭、不能达到设计孔径。
孔壁不得有沉碴及水体粘滞，须清理干净，避免降低水泥砂浆与孔壁岩土体的粘结强度。
8.锚孔检验锚孔钻孔结束后，须现场监理检验合格后，才能进行下一步工序。
9.锚索体安装安装锚索体前应再次核对锚孔编号，无误后用高压风吹孔，人工缓慢将锚索体放入孔内，用钢尺测量孔外露出的钢绞线长度，从而计算孔内锚索长度，以确保锚固长度。
边坡防护预应力锚索施工工艺方法要点(1)测量放线、场地平整锚索施工需有 6.0m宽左右的作业面，施工前先将土方挖至锚索标高以下0.3m，并平整好场地，通过测设标高，定好锚索位置，同时按施工实际要求设置泥浆循环池、排浆沟、储蓄池，以防止泥浆外流，保持场地整洁。
(2)钻机就位，调整锚索孔倾角待平整好场地，吊入钻机就位，钻机下面应垫枕木，保证其平整度。
采用罗盘测量立轴角度，控制误差在±2度以内。
钻机安装要求牢固，施工中不得产生移位现象。
在局部含砂地段套管跟进至穿过砂层1～2m处，以防塌孔。
(3)钻孔、清孔钻孔采用回转钻进方式，口径φ150，钻进时采用泥浆循环护孔，泥浆比重控制在1.2左右，反复循环，对孔口流出的泥浆不断清除残渣。
遇含砂层地段应加大泥浆比重，以防塌孔，按照第2点方法处理钻孔达到设计深度后，继续超钻20～30cm，钻孔完毕后，反复用泥浆循环清孔，以清除孔内岩屑、泥渣等残留物。
(4)锚索制作钻孔完毕，在清孔的过程中，应组织工人制作锚索。
按设计要求制作锚索，为了使锚索处于钻孔中心，应在锚索杆件上安设定对中架或隔离架，每隔2.0m底部500箍环φ65设置一个，每隔500设置一个扩张环φ80，自由段涂强力防腐涂料，并套聚乙烯塑料管。
锚索端部设置导向头φ78长200。
锚杆钢筋应平直、顺直，除油除锈。
(5)安放锚索安放锚索时，应防止杆体扭曲压弯，二根注浆管φ22随锚索一同放入孔内，管端距孔底为50～100mm杆体放入角度与钻孔倾角保持一到，安放好后杆体始终处于钻孔中心。
下锚时在注浆管与锚头的底部预留200～300cm，下锚时抓住锚索和注浆管一齐下，以防止注浆管脱落，下锚完毕，再次检查注浆管与锚头是否齐平，如发现注浆管拉出，应拨出锚索，重新下锚。
(6)再次清孔下锚完毕后，改用大泵量清水清孔，置换出孔内泥浆，直至孔口流出清水为止。
(7)注浆清孔完毕后，连接好灌浆泵和预埋的灌浆管，同时按设计要求制备好水泥浆，进行灌浆。
预应力锚索施工技术一、预应力锚索施工技术原理预应力锚索的原理是利用锚索的预应力将不稳定的岩土体与稳定的地层连接在一起，形成一个整体，共同承担外部荷载。
当锚索受到张拉时，钢绞线或钢丝束产生弹性伸长，对岩土体施加压力，增加岩土体之间的摩擦力和粘结力，提高岩土体的抗剪强度和稳定性。
二、预应力锚索施工工艺流程1、施工准备熟悉施工图纸和技术要求，进行现场勘察和测量。
准备施工所需的材料、设备和机具，如钢绞线、锚具、钻孔机、注浆机等。
搭建施工平台和安全防护设施。
2、钻孔根据设计要求确定钻孔位置和角度。
使用钻孔机进行钻孔，钻孔过程中要注意控制钻孔的直径、深度和垂直度。
钻孔完成后，进行清孔，清除孔内的岩屑和泥浆。
3、锚索制作与安装根据设计要求截取钢绞线或钢丝束，并进行编束。
在钢绞线或钢丝束的一端安装锚具。
将制作好的锚索缓慢地插入钻孔中，确保锚索的位置和角度正确。
4、注浆采用压力注浆法，将水泥浆或水泥砂浆注入钻孔中。
注浆过程中要控制注浆压力和注浆量，确保浆液充满钻孔和锚索周围的空隙。
5、张拉与锁定待浆液达到设计强度后，对锚索进行张拉。
按照设计的张拉顺序和张拉力进行分级张拉，每级张拉后要持荷一定时间。
张拉完成后，使用锚具将锚索锁定。
6、封锚对锚头进行保护和处理，采用混凝土或水泥砂浆进行封锚。
三、预应力锚索施工要点1、钻孔质量控制钻孔直径和深度要符合设计要求，偏差应在允许范围内。
控制钻孔的垂直度，避免孔斜过大影响锚索的安装和受力。
2、锚索制作钢绞线或钢丝束的材质和规格要符合设计要求，无锈蚀和损伤。
编束要整齐，锚固段和自由段的长度要准确。
3、注浆质量浆液的配合比要符合设计要求，保证浆液的强度和流动性。
注浆压力和注浆量要控制得当，确保浆液充满钻孔。
4、张拉控制张拉设备要进行标定和校验，确保张拉力的准确性。
严格按照设计的张拉顺序和张拉力进行张拉，记录张拉数据。
5、封锚处理封锚混凝土或水泥砂浆要密实，无裂缝和空鼓。
四、预应力锚索施工质量控制1、原材料质量控制对钢绞线、锚具、水泥等原材料进行检验，确保质量合格。
边坡预应力锚索施工措施在工程建设中，边坡的稳定性至关重要。
边坡预应力锚索施工技术作为一种有效的加固手段，能够显著提高边坡的稳定性，保障工程的安全。
下面将详细介绍边坡预应力锚索施工的各项措施。
一、施工准备1、技术准备在施工前，应仔细研究工程地质勘察报告、设计图纸等相关资料，了解边坡的地质条件、锚索的设计参数等。
同时，编制详细的施工组织设计和施工方案，明确施工工艺、施工流程、质量控制标准等。
2、材料准备（1）锚索：应根据设计要求选择合适的锚索类型和规格，确保其质量符合国家标准。
（2）锚具：锚具的质量和性能应满足设计要求，具有足够的承载能力和锚固性能。
（3）水泥：一般采用普通硅酸盐水泥，其强度等级应符合设计要求。
（4）砂、石：砂应选用中粗砂，石子应选用质地坚硬、级配良好的碎石。
3、设备准备（1）钻孔设备：根据地质条件和锚索孔径的大小，选择合适的钻孔设备，如潜孔钻机、地质钻机等。
（2）张拉设备：应选用精度高、性能稳定的张拉设备，如千斤顶、油泵等。
（3）灌浆设备：包括搅拌机、灌浆泵等。
4、场地准备清理施工场地，平整场地，修筑施工便道，确保施工设备和材料能够顺利运输到施工现场。
二、钻孔1、孔位布置根据设计图纸，准确测量放出锚索孔的位置，并做好标记。
孔位偏差不得超过设计值的 10cm。
2、钻孔角度钻孔角度应严格按照设计要求进行控制，偏差不得超过 2°。
3、钻孔深度钻孔深度应超过设计深度 05m 以上，以确保锚索能够锚固在稳定的地层中。
4、钻孔质量控制在钻孔过程中，应随时检查钻孔的垂直度和孔径，发现偏差及时纠正。
同时，要做好钻孔记录，包括钻孔的地质情况、钻进速度、孔内水位等。
三、锚索制作与安装1、锚索制作（1）钢绞线的下料长度应根据锚索的设计长度、锚具的类型和张拉设备的工作长度等因素确定。
（2）将钢绞线按照设计要求进行编束，每隔 10 15m 用铁丝绑扎一道。
（3）在锚索的自由端安装塑料套管，以防止钢绞线在灌浆过程中被水泥浆包裹。
