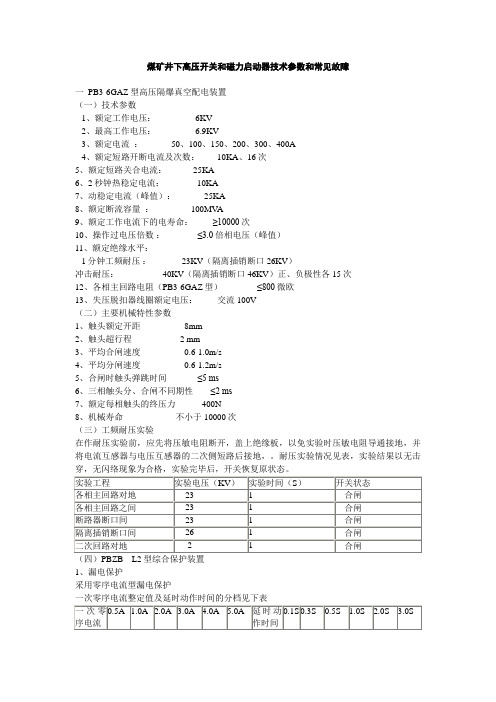

煤矿井下高压开关和磁力启动器技术参数和常见故障一 PB3-6GAZ型高压隔爆真空配电装置（一）技术参数1、额定工作电压： 6KV2、最高工作电压： 6.9KV3、额定电流： 50、100、150、200、300、400A4、额定短路开断电流及次数： 10KA、16次5、额定短路关合电流： 25KA6、2秒钟热稳定电流： 10KA7、动稳定电流（峰值）： 25KA8、额定断流容量： 100MV A9、额定工作电流下的电寿命：≥10000次10、操作过电压倍数：≤3.0倍相电压（峰值）11、额定绝缘水平：1分钟工频耐压： 23KV（隔离插销断口26KV）冲击耐压： 40KV（隔离插销断口46KV）正、负极性各15次12、各相主回路电阻（PB3-6GAZ型）≤800微欧13、失压脱扣器线圈额定电压：交流100V（二）主要机械特性参数1、触头额定开距 8mm2、触头超行程 2 mm3、平均合闸速度 0.6-1.0m/s4、平均分闸速度 0.6-1.2m/s5、合闸时触头弹跳时间≤5 ms6、三相触头分、合闸不同期性≤2 ms7、额定每相触头的终压力 400N8、机械寿命不小于10000次（三）工频耐压实验在作耐压实验前，应先将压敏电阻断开，盖上绝缘板，以免实验时压敏电阻导通接地，并将电流互感器与电压互感器的二次侧短路后接地，。
耐压实验情况见表，实验结果以无击（四）PBZB---L2型综合保护装置1、漏电保护采用零序电流型漏电保护2、过载保护过载保护的整定值为额定二次电流（5A）的0.4-1.2倍，即2—6A，分为0.4(2A)、0.5(2.5A)、0.6(3A)、0.7(3.5A)、0.8(4A)、0.9(4.5A)、1.0(5A)、1.1(5.5A)、1.2(6A)共9档。
综保的板面上是按过载倍数刻度的过载延时具有反时限特性3、短路保护短路保护的整定值为额定二次电流（5A）的2—6倍，即10—30安，分为2（10A）、2.2（11A）、2.4（12A）、2.6（13A）、2.8（14A）、3（15A）、4（20A）、5（25A）、6（30A）共9档。
煤矿机电设备常见故障及维修技术探析煤矿作为我国主要的能源资源之一，其开采过程中机电设备的运行稳定性和可靠性显得尤为重要。
由于煤矿环境的特殊性、工作强度大等原因，煤矿机电设备常见故障屡见不鲜。
如何有效地识别和解决这些故障，保障煤矿生产的正常进行，成为了工程技术人员亟待解决的问题。
本文将从煤矿机电设备的常见故障入手，探析其维修技术，为煤矿机电设备的维护提供一定的技术支持。
一、常见故障一：电气故障1. 故障现象电气故障是煤矿机电设备中最为常见的一种故障类型，常见的故障现象包括电机无法启动、漏电、断路、短路等。
2. 故障原因电气故障的原因可能包括电缆老化、设备潮湿、外部电磁干扰等。
3. 维修技术维护人员需要进行全面的设备检查，查找并确认故障点的位置。
接着，对电缆进行绝缘测试，清除潮湿等现象，修复断路或短路问题。
对设备进行稳定性测试，确认问题已经解决。
3. 维修技术针对机械故障，首先需要对设备进行全面的检查，找出磨损或者异物等问题。
接着，对磨损严重的部件进行更换，清理杂质，确保设备运行正常。
2. 故障原因液压故障的原因可能包括液压油老化、液压管路损坏、液压阀件失效等。
3. 维修技术液压系统故障需要维修人员对设备进行仔细的检查，找出泄漏和损坏的部件。
然后，更换液压油，修复管路，更换损坏的阀件等。
最后进行系统压力测试，确保设备运行正常。
煤矿机电设备在生产运行中常见的故障类型有电气故障、机械故障、液压故障等，在面对这些故障时，维修人员需要根据不同的故障类型，采取相应的维修技术来解决。
对于煤矿机电设备的维修来说，技术人员需要不断学习和积累维修经验，以提高故障诊断和维修技术，确保煤矿生产的正常进行。
还需要加强对机电设备的日常维护，及时发现并解决潜在的故障隐患，提高设备的稳定性和可靠性。
通过不断提高维修技术水平，可以保障煤矿机电设备的正常运行，保障煤矿生产的安全和高效进行。

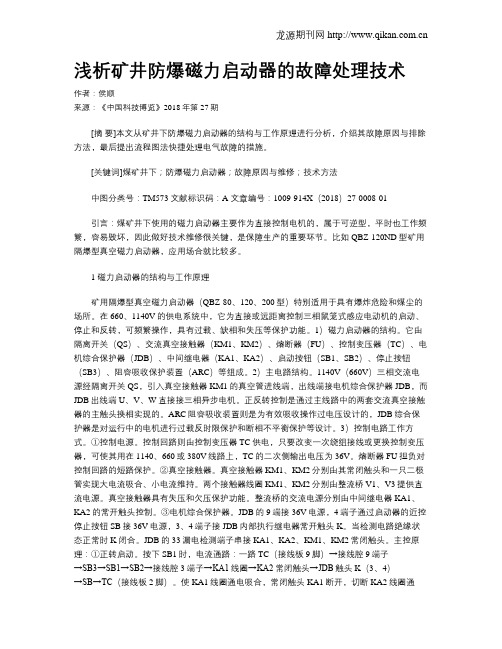

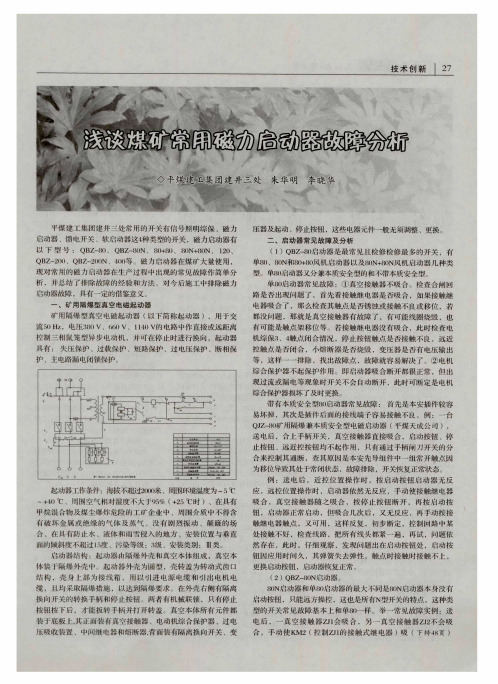

浅析矿井防爆磁力启动器的故障处理技术作者：侯顺来源：《中国科技博览》2018年第27期[摘要]本文从矿井下防爆磁力启动器的结构与工作原理进行分析，介绍其故障原因与排除方法，最后提出流程图法快捷处理电气故障的措施。
[关键词]煤矿井下；防爆磁力启动器；故障原因与维修；技术方法中图分类号：TM573 文献标识码：A 文章编号：1009-914X（2018）27-0008-01引言：煤矿井下使用的磁力启动器主要作为直接控制电机的，属于可逆型，平时也工作频繁，容易毁坏，因此做好技术维修很关键，是保障生产的重要环节。
比如QBZ-120ND型矿用隔爆型真空磁力启动器，应用场合就比较多。
1 磁力启动器的结构与工作原理矿用隔爆型真空磁力启动器（QBZ-80、120、200型）特别适用于具有爆炸危险和煤尘的场所。
在660、1140V的供电系统中，它为直接或远距离控制三相鼠笼式感应电动机的启动、停止和反转，可频繁操作，具有过载、缺相和失压等保护功能。
1）磁力启动器的结构。
它由隔离开关（QS）、交流真空接触器（KM1、KM2）、熔断器（FU）、控制变压器（TC）、电机综合保护器（JDB）、中间继电器（KA1、KA2）、启动按钮（SB1、SB2）、停止按钮（SB3）、阻容吸收保护装置（ARC）等组成。
2）主电路结构。
1140V（660V）三相交流电源经隔离开关QS，引入真空接触器KM1的真空管进线端，出线端接电机综合保护器JDB，而JDB出线端U、V、W直接接三相异步电机。
正反转控制是通过主线路中的两套交流真空接触器的主触头换相实现的。
ARC阻容吸收装置则是为有效吸收操作过电压设计的，JDB综合保护器是对运行中的电机进行过载反时限保护和断相不平衡保护等设计。
3）控制电路工作方式。
①控制电源。
控制回路则由控制变压器TC供电，只要改变一次绕组接线或更换控制变压器，可使其用在1140、660或380V线路上，TC的二次侧输出电压为36V。
煤矿机电设备常见故障分析及维修技术煤矿机电设备在使用过程中常常会出现各种故障，严重影响生产效率和设备寿命。
本文将针对煤矿机电设备常见故障进行分析，并介绍相应的维修技术。
一、电气故障1. 电机故障：电机是煤矿机电设备中最常见的部件之一，常发生的故障有绝缘老化、轴承损坏、绕组烧毁等。
对于绝缘老化，可以通过定期进行电缆绝缘测试，及时发现并更换老化部分；对于轴承损坏，可以定期给轴承加润滑油，检查轴承是否干燥；对于绕组烧毁，可以通过检查电机是否过载或缺相来判断。
2. 电缆故障：电缆是煤矿机电设备中的关键部件，经常会出现线路短路、断路等故障。
对于线路短路，可以使用绝缘测试仪进行排查，确定短路点并修复；对于线路断路，可以使用导线接头进行连接或更换断裂部分。
3. 开关故障：开关是煤矿机电设备中的重要组成部分，常见故障有接触不良、触点烧坏等。
对于接触不良，可以清理触点上的灰尘或氧化物，使触点恢复良好接触；对于触点烧坏，可以更换烧坏的触点。
二、液压故障1. 油泵故障：液压系统中的油泵是煤矿机电设备中最重要的部件之一，常见故障有泄漏、压力不稳定等。
对于泄漏，可以检查密封件是否老化或损坏，并及时更换；对于压力不稳定，可以检查油泵的进油量是否正常，是否存在堵塞情况。
2. 阀门故障：液压系统中的阀门也是常见故障的部件，常见故障有卡阀、漏油等。
对于卡阀，可以拆卸阀门进行检查，清理阀门内的杂物；对于漏油，可以更换阀门的密封件或进行调整。
三、机械故障2. 齿轮故障：齿轮是煤矿机电设备中常见的传动部件，常见故障有齿面磨损、齿轮断裂等。
对于齿面磨损，可以进行磨削或更换齿轮；对于齿轮断裂，可以及时更换断裂的齿轮。
煤矿机电设备常见故障的分析及维修技术主要包括电气故障、液压故障和机械故障。
只有定期检查和维护设备，并及时处理故障，才能确保设备的正常运行和延长设备的使用寿命。
「煤矿井下高压开关和磁力启动器技术参数和常见故障」煤矿井下高压开关的技术参数主要包括额定电压、额定电流、额定频率、额定短时耐受电流、主要回路的断路能力等。
其中，额定电压通常为3.3kV、6kV或10kV，额定电流通常为630A、1250A或2500A，额定频率通常为50Hz。
额定短时耐受电流是指在一定时间内开关能够承受的最大电流，通常为20kA或30kA。
主要回路的断路能力是指开关能够安全切断的最大短路电流，通常为20kA或30kA。
煤矿井下高压开关的常见故障主要包括开关不断开、断路器跳闸、开关机械连接断裂、继电器故障等。
开关不断开的原因可能是电动机过载，导致电流超过开关的额定短时耐受电流；也可能是开关内部触点间隙增大，导致接触不良。
断路器跳闸的原因可能是短路故障，导致电流突然增大；也可能是断路器本身故障，导致跳闸保护动作。
煤矿井下磁力启动器的技术参数主要包括额定电压、额定电流、额定功率、额定频率等。
额定电压和额定电流与煤矿井下高压开关相似，通常为3.3kV、6kV或10kV，630A、1250A或2500A。
额定功率是指启动器能够安全启动的最大功率，通常为250kW或400kW。
额定频率通常为50Hz。
煤矿井下磁力启动器的常见故障主要包括启动失败、过载保护跳闸、继电器故障等。
启动失败的原因可能是启动器内部线圈断路或短路，导致无法形成合适的磁场；也可能是短时过载，导致启动器无法提供足够的电流。
过载保护跳闸的原因可能是电动机过载，启动电流超过启动器额定电流；也可能是过电流保护装置故障，误判电流超过额定值。
针对以上故障，可以采取以下措施进行排除和维修。
对于开关不断开的问题，可以检查电动机负载是否过载，调整负载；也可以检查开关内部触点间隙是否合适，调整触点间隙。
对于断路器跳闸的问题，可以检查电路是否有短路故障，修复短路故障；也可以检查断路器是否损坏，更换断路器。
对于磁力启动器启动失败的问题，可以检查线圈是否断路或短路，修复线圈；也可以检查是否存在过载情况，调整负载。
煤矿井下高压开关和磁力启动器技术参数和常见故障一PB3-6GAZ型高压隔爆真空配电装置（一）技术参数1、额定工作电压：6KV2、最高工作电压： 6.9KV3、额定电流：50、100、150、200、300、400A4、额定短路开断电流及次数：10KA、16次5、额定短路关合电流：25KA6、2秒钟热稳定电流：10KA7、动稳定电流（峰值）：25KA8、额定断流容量：100MV A9、额定工作电流下的电寿命：≥10000次10、操作过电压倍数：≤3.0倍相电压（峰值）11、额定绝缘水平：1分钟工频耐压：23KV（隔离插销断口26KV）冲击耐压：40KV（隔离插销断口46KV）正、负极性各15次12、各相主回路电阻（PB3-6GAZ型）≤800微欧13、失压脱扣器线圈额定电压：交流100V（二）主要机械特性参数1、触头额定开距8mm2、触头超行程 2 mm3、平均合闸速度0.6-1.0m/s4、平均分闸速度0.6-1.2m/s5、合闸时触头弹跳时间≤5 ms6、三相触头分、合闸不同期性≤2 ms7、额定每相触头的终压力400N8、机械寿命不小于10000次（三）工频耐压试验在作耐压试验前，应先将压敏电阻断开，盖上绝缘板，以免试验时压敏电阻导通接地，并将电流互感器与电压互感器的二次侧短路后接地，。
耐压试验情况见表，试验结果以无击穿，试验项目试验电压（KV）试验时间（S）开关状态各相主回路对地23 1 合闸各相主回路之间23 1 合闸断路器断口间23 1 合闸隔离插销断口间26 1 合闸二次回路对地 2 1 合闸1、漏电保护采用零序电流型漏电保护一次零序电流整定值及延时动作时间的分档见下表一次零0.5A 1.0A 2.0A 3.0A 4.0A 5.0A 延时动0.1S 0.3S 0.5S 1.0S 2.0S 3.0S序电流作时间2、过载保护过载保护的整定值为额定二次电流（5A）的0.4-1.2倍，即2—6A，分为0.4(2A)、0.5(2.5A)、0.6(3A)、0.7(3.5A)、0.8(4A)、0.9(4.5A)、1.0(5A)、1.1(5.5A)、1.2(6A)共9档。
矿井井下电器设备常见故障处理手册前言矿井电气设备在井下应用十分普及，到处都在使用电器设备，然而，在井下电器设备故障处理上，有些电工却跟不上矿井生产需要，存在着处理时间长、处理不得法、甚至不会处理的现象。
为此，机电运输科在矿领导的大力支持下，编写了《矿井井下电器设备常见故障处理手册》，目的是提高初、中级电工处理电器故障的水平，缩短处理井下电器故障的时间。
《矿井井下电器设备常见故障处理手册》共五章，主要内容包括防爆知识、常见电工仪表仪器的使用方法、电缆接线工艺及标准、电缆故障查找及处理方法以及QBZ-80、120、200A开关常见故障的处理方法、BKDZ-400开关常见故障的处理方法等，主要是针对井下电器设备故障处理。
由于是初次偿试编写该书，书中难免有不当之处，敬请广大读者提出批评和建议。
编者2006年8月第一章电器设备防爆第一节电器防爆基本知识一、机电设备防爆性能标记说明：Ex—防爆设备的防爆总标志Ⅰ—用于煤矿防爆设备d—隔爆型设备：设备具有隔爆性和不传爆性；i—本质安全型设备，采取合理设计电压和电流，使发生故障时产生的火花的能量不会达到点燃瓦斯的能量。
e—增安型设备目前煤矿常用的设备有：ExdI为隔爆型设备；ExdibI为隔爆本质安全型设备；ExibI为本质安全型设备；KY为矿用一般型设备，主要用于井底车场和主要进风大巷。
二、防爆电气设备入井检查内容1、设备零部件是否齐全完整。
2、隔爆外壳、接线箱底座等是否变形、轻微凸凹不平，不能超过完好标准。
3、隔爆外壳是否涂有防腐油漆，大、中修后必须重新涂防腐油漆。
4、各进线装置是否封堵，要用合格的橡胶密封圈、镀锌金属圈和镀锌挡板。
5、通电试运转，观察开停吸合（或运转）动作是否灵敏可靠，运行是否正常，有无杂音，放置顺序应符合规定要求。
6、隔爆接合面是否有锈蚀和机械伤痕，是否涂有防锈油漆，并进行磷化处理。
粗糙度要符合要求，针孔划伤等机械伤痕不得超过规定。
7、隔爆接合面间隙应符合要求，对每台设备及电器的各个隔爆间隙都要逐一测量。
煤矿井下高压开关和磁力启动器技术参数和常见故障一PB3-6GAZ型高压隔爆真空配电装置（一）技术参数1、额定工作电压：6KV2、最高工作电压： 6.9KV3、额定电流：50、100、150、200、300、400A4、额定短路开断电流及次数：10KA、16次5、额定短路关合电流：25KA6、2秒钟热稳定电流：10KA7、动稳定电流（峰值）：25KA8、额定断流容量：100MV A9、额定工作电流下的电寿命：≥10000次10、操作过电压倍数：≤3.0倍相电压（峰值）11、额定绝缘水平：1分钟工频耐压：23KV（隔离插销断口26KV）冲击耐压：40KV（隔离插销断口46KV）正、负极性各15次12、各相主回路电阻（PB3-6GAZ型）≤800微欧13、失压脱扣器线圈额定电压：交流100V（二）主要机械特性参数1、触头额定开距8mm2、触头超行程 2 mm3、平均合闸速度0.6-1.0m/s4、平均分闸速度0.6-1.2m/s5、合闸时触头弹跳时间≤5 ms6、三相触头分、合闸不同期性≤2 ms7、额定每相触头的终压力400N8、机械寿命不小于10000次（三）工频耐压试验在作耐压试验前，应先将压敏电阻断开，盖上绝缘板，以免试验时压敏电阻导通接地，并将电流互感器与电压互感器的二次侧短路后接地，。
耐压试验情况见表，试验结果以无击穿，1、漏电保护采用零序电流型漏电保护一次零序电流整定值及延时动作时间的分档见下表2、过载保护过载保护的整定值为额定二次电流（5A）的0.4-1.2倍，即2—6A，分为0.4(2A)、0.5(2.5A)、0.6(3A)、0.7(3.5A)、0.8(4A)、0.9(4.5A)、1.0(5A)、1.1(5.5A)、1.2(6A)共9档。
综保的板面上是按过载倍数刻度的过载延时具有反时限特性3、短路保护短路保护的整定值为额定二次电流（5A）的2—6倍，即10—30安，分为2（10A）、2.2（11A）、2.4（12A）、2.6（13A）、2.8（14A）、3（15A）、4（20A）、5（25A）、6（30A）共9档。
综保面板上是按短路倍数刻度的当短路电流为整定值的1.2倍时，动作时间不大于0.1秒4、绝缘监视保护负载电缆若采用具有监视线的双屏蔽橡套电缆，则本配电装置具有绝缘监视保护功能，此时应将终端电阻R4接在双屏蔽橡套电缆末端监视线与地线之间，但监视线和地线均不得接地。
当电源电压在额定值20%波动范围内时，绝缘监视保护的动作特性应符合下表的规定：本配电装置采用MYGK-6/5型压敏电阻作为过电压保护装置，安装在出线侧，当真空断路器分断小电感电流时把出现过电压限制在3倍额定相电压以下。
二8SN2高压开关8SN2高压防瀑开关是专供移动变电站的6KV配电开关，保护齐全，性能稳定，并有各种故障指示，通过故障显示能迅速判断故障性质，便于查找和排除，下面介绍一下利用8SN2显示装置判断和查找故障的方法。
（一）、8SN2高压防瀑开关主要技术参数：1、额定电压：6KV2、额定电流：200A3、额定断开电流：25KA4、短路容量：200MV A5、极限通过电流（峰值）：48KA6、4秒热稳定电流：40KA7、断闸时间：≤75ms8、机械寿命：10000次（二）、8SN2显示装置判断和查找故障的方法。
1、H10指示灯亮，表示电源回路正常。
2、H01指示灯亮，表示8SN2自动装置F1或F2过流小开关动作，检查F10过流脱扣保护器插件有无损坏。
3、H02指示灯亮，表示移动变压器过载，检查低压负荷是否过大。
4、H03指示灯亮，表示8SN2开关馈出线发生短路，检查高压连接器和变压器高压头，如果高压没有问题，故障多发生在低压总开关上。
注意在故障没排除前，严禁复位送电，防止扩大事故范围。
5、H04指示灯亮，表示过流延时保护动作，一般为负载故障。
6、H05、H08指示灯同时亮，表示8SN2开关馈出线发生单相接地，，可用摇表检查，一般发生在有淋水的连接器上或移动变压器高压接线箱。
如果线路摇测没问题，可能是8S1120漏电插件故障，可利用8SN2的试验/复位开关检查，顺时针旋转开关，H05、H08指示灯熄灭，再逆时针旋转开关，H05、H08指示灯亮，说明8S1120漏电插件正常，否则插件有问题，需更换。
严禁在未排除故障情况下复位送电。
7、H06、H08指示灯同时亮，表示8SN2开关馈出电缆外皮刮伤，造成监视线接地或连接器进水。
终端元件8S1141（8S1106）插件损坏也会造成H06、H08指示灯同时亮，应区别分析，打开8SN2开关前门，将UL线甩开，在UL线柱上临时接一个终端，关上前门进行复位，、H06、H08指示灯熄灭，说明开关内部没问题，否则为插件损坏。
8、H08指示灯亮，表示8SN2开关的高压监视器、F1过流小开关动作、高压监视器过流（主板整流桥坏）或K10继电器坏。
9、H10指示灯亮，其余灯均不亮，但送不上电，故障原因有：前门门锁没锁好（合闸闭锁）；电源电压低于5400V（低电压闭锁）；合闸弹簧没有储能（储能电机坏）。
三BFG—10（6）矿用隔爆型移动变电站高压负荷开关（一）技术参数：1、额定工作电压：10/6 KV2、最高工作电压：11.5、6.9 KV3、额定工作电流：200、300 A4、热稳定电流（有效值）：12.5 KA5、动稳定电流（峰值）：31.5 KA6、机械寿命：10000 次（二）使用注意事项：1、上级高压配电装置合闸送电后，高压开关进线端有电2、合闸时松开处于分闸位置的手柄上的联锁螺钉，将手柄逆时针转动90°，负荷开关迅速合闸，这时手柄上的箭标指向“合闸”位置，并用联锁螺钉锁紧联锁按钮，使联锁按钮触点接通，低压侧馈电开关才能合闸。
3、分闸时，应在低压侧馈电开关分闸后，才允许分本负荷开关，以免损坏触刀。
4、检修低压负荷开关时，应将高压电源端配电装置分闸，并保证在负荷开关检修期间不准合闸。
5、当需打开接线腔，更换电缆或做维护时，必须按警告标志“断上级电源后开盖”，开盖后必须用电笔验电，确认无电后开始工作。
四BGP30—6/400—10矿用隔爆型高压真空配电装置（一）、主要技术参数（吕矿公司使用400A以下的高爆装置，因此开关装配的都是400A的真空断路）.1．额定工作电压：6KV；最高工作电压：7.2KV2、额定短路开断电流：10KA（400A真空管）有效值3、额定短路关合电流：25KA（400A真空管）峰值4、额定短路电流开断次数：30次5、真空断路器机械寿命：10000次6、真空断路器电寿命：8000次7．隔离小车触嘴机械寿命：2000次8．固有分闸时间：小于50ms9．合闸速度：0.4～1m/s10．分闸速度：0.8～1.5 m/s11．合闸弹跳时间：不大于3 m/s12、三相触头分合不同期性不大于2ms13、真空管额定开距：400A真空管8+1mm14、真空管超行程：400A真空管2+1mm流能力为5KA。
17．电脑综保直接对电压、电流互感器二次侧进行采样检测，通过数据处理直接显示电网电压及负载电流。
其显示值为防闪烁，取1.5秒平均值显示，精度为±5%。
电脑综保的额定工作电压为交流100V。
当综保输入电压在+20%至-50%时能可靠工作。
18．对高压真空断路器负载端出现的短路故障，进行速断保护。
19．对高压真空断路器负载端出现持续过载时，实施反时限保护。
20．对高压真空断路器负载端出现断续过载时，利用过载出现和过载终止的热积累和热发散的关系，进行运算，实施反时限保护。
热发散系数可定。
21．对高压真空断路器负载侧使用的双屏蔽电缆，进行绝缘监视，实行超前保护。
22．对进线电压不足额定值的65%时，进行欠压保护；和失压电磁铁在额定电压35%时动作，构成双重保护，若对电动机单独进行保护，低电压动作值和延时值可由厂家设定。
23．采用零序功率方向型的漏电保护方式，对漏电故障的设备进行有选择的保护。
24．对进线电压超过118%时进行过电压保护。
25．电脑综保有自检功能、闭锁功能、显示故障性质功能，及掉闸断电后对故障性质有记忆功能。
26、电脑综保的主要技术参数：（1）短路保护整定：整定电流分8档可调，标称值分别为开关额定工作电流（电流互感器的一次电流）的倍数，有1.6倍，2.0倍，3倍，4倍，5倍，6倍，7倍，8倍，10倍。
短路保护动作时间，从短路信号出现，至确认无误后，发出保护指令小于0.1秒，精确度为±8%。
（2）过载保护：整定电流分8档可调，标称值分别为开关额定工作电流（即电流互感器的一次电流的倍数），有0.2倍，0.3倍，0.4倍，0.6倍，0.8倍，1.0倍，1.2倍，1.4倍。
负载电流超过额定电流标称值的整定倍数时，实施反时限和定时限保护，精确度为±8%。
过载（3）漏电保护1）零序电流整定值分7档可调，一次零序电流标称值为0.5A、1.0A、2.0A、3.0A、4.0A、5.0A、6.0A。
误差不超过±8%。
2）零序电压整定值分6档可调，二次零序电压标称值分档为3.0V、5.0V、10.0V、15.0V、20.0V、25.0V。
误差不超过±8%。
3）漏电保护延时动作时间分8档可调，标称值为：0.1S、0.2S、0.3S、0.5S、0.7S、1.0S、1.5S、2.0S。
（4）绝缘监视：1）当双屏蔽电缆的屏蔽芯线与屏蔽地线之间的绝缘电阻Rd，降低到Rd＜3KΩ时，综保应可靠动作；Rd＞5.5KΩ时，综保不允许动作。
2）当双屏蔽电缆的屏蔽芯线与屏蔽地线之间的回路电阻Rk，增大到Rk＞3KΩ时，综保应可靠动作；Rk＜0.8KΩ时，综保不允许动作。
绝缘监视保护动作时间小于0.1秒。
29．综保的整定：（1）综保整定原则：1）每次调整整定值后，必须按启动（复位）按钮。
2）由故障引起跳闸，综保显示故障原因，这时应先排除故障，再按复位，故障不排除综保不能复位，就不能合闸。
3）在过载、漏电延时时间内，不能按复位。
（2）“额定工作电流”档的整定综保面板上的“额定电流”是指电流互感器一次电路的额定电流，如果把波段开关打到演示档时，综保退出运行，不起保护作用。
（3）“短路”档的整定综保面板所示刻度值为：短路电流是电流互感器一次额定电流的倍数。
综保设定在超过或达到1.6倍额定电流以上为短路，瞬时动作。
整定值在额定电流的0.2～1.4倍间作过载论，执行反时限延时动作。
“短路”的整定值要大于电机起动电流值，并折算成电流互感器一次额定值的倍数。
（4）“过载”“过载反时限延时”的整定综保面板所示刻度值为：过载，与过载电流是电流互感器一次额定电流的倍数，与过载反时限延时的八个档位构成过载整定部分。
整定原则：以负载工作的额定电流的 1.05～1.1倍，除以高爆中电流互感器一次额定电流，用得出的倍数和避过负载起动时间来整定。
