飞础科热像仪用于空冷岛温度可视化监控

说起FOTRIC 科研热像仪，可谓名声在外、广受赞誉。

它被北京大学、清华大学、复旦大学、浙江大学、武汉大学、电子科技大学等全国两百多所高校使用，获得老师和科研人员普遍称赞。

FOTRIC 科研热像仪，有3大系列，分别是280、220s 、680系列。

当有一个测试需求时，该怎么选型呢？今天，我们从三个方面来介绍。

从使用方式来看热像仪的使用方式，分为手持、在线、以及二者相结合三种，FOTRIC 科研热像仪均有型号能够满足。

在具体选型时，如果测试需求是长期在线监测，无需移动热像仪，比如做老化测试，建议选择680系列。

它是在线热像仪，实时传输保存每帧每个像素点温度数据，可以7*24小时长期监测。

▲680系列如果测试需求是有时需长期在线，有时需手持检测，建议选择220s系列。

它是科研热像仪中的明星产品，能够灵活变换使用方式。

也就是既可手持，也可连接电脑变身在线。

这款热像仪主机自带电池，续航能力超过10小时，手持时满足全天不间断使用要求。

在线使用时可外接电源，不用担心电量不足导致测试中断。

▲220s系列满足既能手持检测、也能在线使用，也可以选择280系列。

它在手持使用时，舒适感更好，它拥有180°可旋转手自一体调焦热像镜头，双手握式设计，用户无需弯腰或弯手腕便可舒适地对目标进行检测。

配备5.5英寸高清OLED显示屏，全触摸屏设计，所有操作均可通过触屏完成，使得热像仪可以像智能手机一样操作便捷。

▲280系列并且，280系列拥有令人惊艳的成像画质，它内置了FOTRIC自主研发技术，包括“复合调色聚焦成像技术”、“高温差均衡成像技术”、“细节增强融合成像技术”，拍一张热像图，画面效果高清、细腻，更有利于分析。

在录制温度视频时，如果对帧频要求高，建议选择280，因为它本机录制时能达到12赫兹，连接电脑能达到30赫兹。

而220s本机录制是5赫兹，连接电脑是25赫兹。

是否需配微距境研发用户的测试对象，有大有小，小到一定程度，比如0.5毫米×1.0毫米的芯片，就需要配微距境来检测，因为标准镜头看不见过小目标。

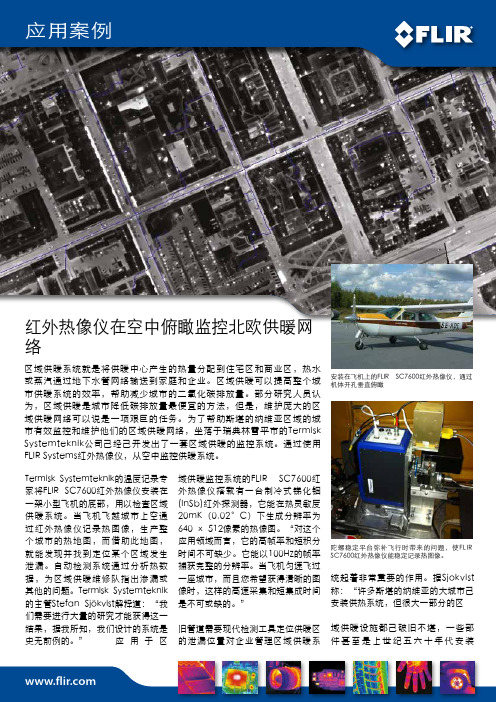

应用案例Termisk Systemteknik的温度记录专家将FLIR SC7600红外热像仪安装在一架小型飞机的底部，用以检查区域供暖系统。

当飞机飞越城市上空通过红外热像仪记录热图像，生产整个城市的热地图，而借助此地图，就能发现并找到定位某个区域发生泄漏。

自动检测系统通过分析热数据，为区域供暖维修队指出渗漏或其他的问题。

Termisk Systemteknik 的主管Stefan Sjökvist解释道：“我们需要进行大量的研究才能获得这一结果，据我所知，我们设计的系统是史无前例的。

” 应用于区域供暖监控系统的FLIR SC7600红外热像仪搭载有一台制冷式锑化铟(InSb)红外探测器，它能在热灵敏度20mK（0.02°C）下生成分辨率为640 x 512像素的热像图。

“对这个应用领域而言，它的高帧率和短积分时间不可缺少。

它能以100Hz的帧率捕获完整的分辨率。

当飞机匀速飞过一座城市，而且您希望获得清晰的图像时，这样的高速采集和短集成时间是不可或缺的。

”旧管道需要现代检测工具定位供暖区的泄漏位置对企业管理区域供暖系红外热像仪在空中俯瞰监控北欧供暖网络区域供暖系统就是将供暖中心产生的热量分配到住宅区和商业区，热水或蒸汽通过地下水管网络输送到家庭和企业。

区域供暖可以提高整个城市供暖系统的效率，帮助减少城市的二氧化碳排放量。

部分研究人员认为，区域供暖是城市降低碳排放量最便宜的方法，但是，维护庞大的区域供暖网络可以说是一项艰巨的任务。

为了帮助斯堪的纳维亚区域的城市有效监控和维护他们的区域供暖网络，坐落于瑞典林雪平市的Termisk Systemteknik公司已经已开发出了一套区域供暖的监控系统。

通过使用FLIR Systems红外热像仪，从空中监控供暖系统。

陀螺稳定平台弥补飞行时带来的问题，使FLIR SC7600红外热像仪能稳定记录热图像。

统起着非常重要的作用。

据Sjokvist 称：“许多斯堪的纳维亚的大城市已安装供热系统，但很大一部分的区域供暖设施都已破旧不堪，一些部件甚至是上世纪五六十年代安装安装在飞机上的FLIR SC7600红外热像仪，通过机体开孔垂直俯瞰应用案例的。

飞础科红外热成像仪320系列设备工艺原理
一、前言
红外热成像技术是通过红外热像仪对物体表面辐射的热能信息进行
采集和处理，将接收到的红外辐射能量转化为图像信号，从而实现对
物体表面温度分布的无损检测和可视化。

红外热像仪的应用范围非常
广泛，常见的应用包括电力、化工、机械、建筑、消防安全等领域。

目前市场上红外热像仪品牌众多，其中飞础科的红外热成像仪320系
列被广泛应用于各行各业。

本文将以飞础科红外热成像仪320系列设备为例，介绍其工艺原理。

二、基本原理
飞础科红外热成像仪320系列设备采用的是像素点测温（Pixel by Pixel）的工作模式。

红外热像仪所接收到的红外辐射能量在经过接收
阵列后会被转换成一幅热图。

这个热图就是通过红外热像仪对物体表
面温度的分布进行采集和处理后得到的图像，它可以反映物体表面不
同位置的温度分布情况。

飞础科红外热成像仪320系列设备的基本工作原理可以简单概括如下：
1.红外光学系统对被测物体进行辐射收集；
2.红外辐射信息通过探测器转换成电信号；。

热成像仪在环境执法中的运用
热成像仪在环境执法中的运用主要体现在以下几个方面：
1. 检测排放源：热成像仪可以通过探测热辐射来检测排放源的存在。

例如，通过扫描建筑物或工业设施表面，热成像仪可以发现异常的热源，如漏气、泄露、过热等情况，帮助环境执法人员及时发现和处理。

2. 监测废气排放：热成像仪可以用于监测废气排放。

通过观察废气排放口周围的温度情况，热成像仪可以发现异常的热点，指示可能存在的废气泄漏或不合格排放。

3. 检测水体污染：热成像仪可以用于检测水体污染。

通过观察水体表面的温度分布，热成像仪可以发现水体中的热污染，例如工业废水排放或火灾引起的燃烧。

4. 发现违规行为：热成像仪可以帮助环境执法人员发现违规行为。

例如，通过检测建筑物的热辐射，热成像仪可以发现未经许可的建筑改造、非法切割废弃物等行为。

综上所述，热成像仪在环境执法中的运用可以帮助发现排放源、监测废气排放、检测水体污染以及发现违规行为，提高环境执法的效率和准确性。

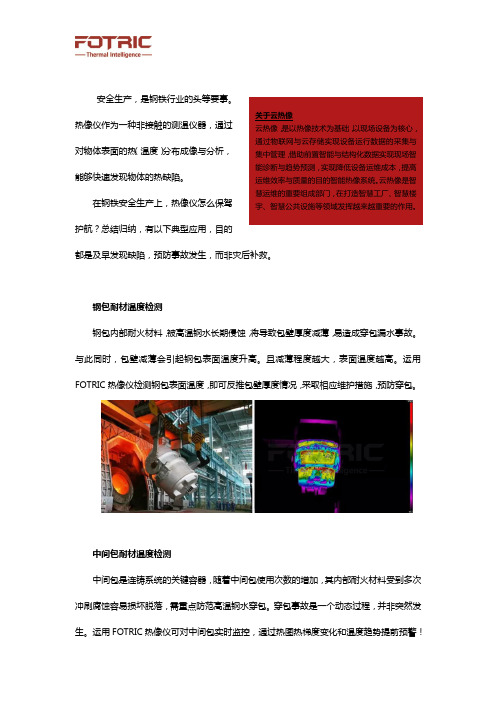

安全生产，是钢铁行业的头等要事。

热像仪作为一种非接触的测温仪器，通过对物体表面的热（温度）分布成像与分析，能够快速发现物体的热缺陷。

在钢铁安全生产上，热像仪怎么保驾护航？总结归纳，有以下典型应用，目的都是及早发现缺陷，预防事故发生，而非灾后补救。

钢包耐材温度检测钢包内部耐火材料，被高温钢水长期侵蚀，将导致包壁厚度减薄，易造成穿包漏水事故。

与此同时，包壁减薄会引起钢包表面温度升高。

且减薄程度越大，表面温度越高。

运用FOTRIC 热像仪检测钢包表面温度，即可反推包壁厚度情况，采取相应维护措施，预防穿包。

中间包耐材温度检测中间包是连铸系统的关键容器，随着中间包使用次数的增加，其内部耐火材料受到多次冲刷腐蚀容易损坏脱落，需重点防范高温钢水穿包。

穿包事故是一个动态过程，并非突然发生。

运用FOTRIC 热像仪可对中间包实时监控，通过热图热梯度变化和温度趋势提前预警！鱼雷罐车耐材温度检测检测鱼雷罐车的内衬因受到化学侵蚀、机械冲刷和急冷急热而引起的裂纹、鼓包、脱落等。

当耐火材料局部损毁严重，而又未被发现时，将造成严重的事故。

使用FOTRIC热像仪进行预防性检测，避免事故的发生。

高炉耐材温度检测高炉耐火材料出现裂缝或脱落，炉内高温铁水（1350摄氏度左右）就会顺着裂缝或者脱落部位直接泄漏到水冷系统、保温系统、炉壁，严重会造成整个高炉报废甚至人员人生安全。

炉衬局部减薄则会把局部耐高温材料的高温通过水冷系统、保温系统传递给炉壁。

热风炉耐材温度检测热风炉特别是拱顶部分因其圆弧外形，隔热材料耐火砖在生产中容易发生裂缝导致脱落，严重时有可能造成外壳烧穿导致安全事故。

使用FOTRIC热像仪可以快速、准确地检测拱顶内衬的破损位置，方便及时维修，保障安全生产。

转炉耐材温度检测在长时间工作中，转炉内部耐火材料逐渐受侵蚀、脱落，钢板直接暴露在高温环境中，软化甚至熔蚀，易造成炉底烧穿引起穿炉事故。

因为热传导原理，运用FOTRIC热像仪检测转炉表面温度，便可判断内部耐火材料状况，科学监测转炉预防穿炉。

空冷岛系统简介空冷岛是大型火力发电厂的重要组成部分，用于冷却汽轮机排汽。

系统通过大型风扇和散热器将汽轮机排汽冷却成水，再送回锅炉循环使用。

空冷岛系统的稳定性和效率直接影响发电厂的运行和经济效益。

01温度过高会导致设备损坏、系统效率下降，甚至引发安全事故。

02实时监测温度变化，及时发现并处理异常，对保障空冷岛系统稳定运行至关重要。

03温度数据还可用于系统性能分析和优化，提高发电厂的经济效益。

温度监测重要性实现空冷岛系统关键部位温度的实时监测和数据采集。

提供温度数据分析报告，为系统性能优化提供决策支持。

开发温度监测预警系统，及时发现并处理温度异常。

提高空冷岛系统的稳定性和效率，降低发电厂运行成本。

项目目标与期望成果01温度传感器类型02选择依据选用热电偶或热电阻作为温度传感器，具有高精度、稳定性和可靠性。

根据空冷岛内温度测量范围、精度要求以及环境条件，选择适合的传感器型号和规格。

传感器类型选择及依据数据采集与传输方式确定数据采集方式采用分布式数据采集系统，实现多点、实时、高精度的温度数据采集。

传输方式选用有线或无线传输方式，根据现场环境和数据传输需求进行选择，确保数据传输的稳定性和实时性。

监测系统架构设计思路系统架构设计分层分布式系统架构，包括传感器层、数据采集层、数据处理层和应用层。

功能模块划分明确各层功能模块和职责，实现模块化设计和开发，提高系统可维护性和可扩展性。

传感器布点优化通过仿真模拟和实验验证，优化传感器布点方案，提高温度场测量的准确性和代表性。

数据处理算法研究温度场重构算法、温度异常检测算法等，提高数据处理精度和效率。

系统抗干扰能力采取硬件和软件抗干扰措施，提高系统抗干扰能力，确保温度在线监测的稳定性和可靠性。

远程监控与故障诊断设计远程监控和故障诊断功能，实现系统远程管理和维护，降低运维成本。

关键技术难点及解决方案根据空冷岛结构和流场特性，确定传感器安装位置。

考虑传感器对空冷岛内空气流动的影响，进行优化设计。

变电设备进入安全生产月下旬，“防风险、除隐患、遏事故”，时刻不能松懈，在危废行业，热像仪促进安全生产，典型的应用场景有：回转窑窑体温度监测出于减量和减少污染考虑，对危废品进行高温焚烧处理，核心设备是一台回转窑。

其内部温度在1200℃以上。

窑体内部有一层厚度约220mm 的耐火材料，外表是20~30mm 厚的钢板围护层。

窑体在运转时内部耐火材料逐渐侵蚀，甚至脱落，钢板直接暴露在高温环境中，软化甚至熔蚀，既威胁生产安全，更严重的是一旦非计划停窑，可能造成整个工厂停止运行。

▲600系列，7*24小时长期在线监测使用600系列热像仪，可以7*24小时长期在线监测回转窑表面的温度变化和温度场分布情况，一旦发现异常温度，便可触发报警，使得维护人员第一时间处理，将事故扼杀在萌芽中。

▲现场实际安装安装接近开关处，在转窑转动过程中，每当切片经过接近开关时，就会触发信号，热像仪就会实时采集一张红外相片，后台即可实时查看现场转窑温度情况。

▲软件后台监测效果废物缓存池防火监控废物缓存池因为暂存有很多易燃的化学物质以及化学反应，存在自燃的安全生产隐患，不仅有火灾的风险，还严重威胁人身和工厂稳定运行，极端情况不排除燃爆事件的发生。

▲800系列智能防火预警，支持前端报警使用800系列智能防火热像系统，可以实时自动监测缓存池的废物状态情况并按预先设定的预警值发出声音及图像报警信号，第一时间将异常信息通过短信推送到客户手机上，同时联动消防系统，直接控制消防水泡向垃圾缓存池喷水，确保缓存池安全。

正常情况下，现场运行人员可根据温度指示对缓存池进行优先作业。

▲现场实际安装▲软件后台监测效果在危废缓存池、生物质料坑、危险化学品仓库防火等方面，800系列智能防火热像系统已被成熟应用，凭借全天候、非接触式、全像面、快速报警、准确测温等特点，逐步成为仓储监测系统的主力军。

关于FOTRICFOTRIC致力于通过全球协作的创新技术研发，提高居民生活安全和工作效率，实现了将热像技术从工具型向智能型的发展，开启123456789人的热像世界，成为云热像领域中的全球前列厂家。

120使用FLIR 红外热像仪增强火山研究火山也许是世界上最令人印象深刻的热学现象。

它的喷发既令人着迷又极具破坏性。

因此，世界各地的研究人员乐于研究火山及火山活动的方方面面也就不足为奇。

据使用过FLIR 红外热像仪的研究人员介绍，这款设备是最实用的火山监测工具。

研究人员通过使用红外热像仪不仅能观测到火山的热度,还能在一定的安全距离内搜集到非接触式温度数据,确保了研究人员的安全。

热成像是实现火山热量可视化的一种重要途径。

这种可视热图像显示了火山边缘坍塌一小时前的Scaria del Fuoco山坡。

通过红外热像仪记录下辐射热量，并把记录量化为温度，然后将温度可视化为热图像。

对火山研究人员来说，红外热像仪是用于检测和分析火山热活动模式再理想不过的工具。

121在希腊的Nisros 岛上的火山口上空盘旋的研究者拍摄的可视热图像显示由于地底的火山活动一些岩石的问题比人体温度高得多。

FLIR SC660是一款广泛使用于火山研究的红外热像仪。

这款便携式红外热像仪可在地面或直升机上使用。

事实上,它具有对火山研究非常实用的可互换镜头。

标准的24°镜头非常适合短距离观察，而7°镜头则是远距离观测必不可少的帮手。

这款红外热像仪是通过不断推拉拍摄研究多个火山的研究人员的理想之选。

另一款用于火山研究的红外热像仪是FLIR SC655。

这些固定安装式热像仪非常适合24/7全天候侦测火山。

先进的分析软件还能帮助研究人员设置自动报警。

这款软件能将观测到的热数据与之前的设定参数进行比较 ，如果记录的温度高于某个阈值，报警器就会自动触发。

这款热像仪对于火山监测中心来不失为最佳选择，它可以装置在一个特定位置，观测一个或多个火山。

完善预警系统红外热像仪不仅可以用来测量和绘制活跃的熔岩流，还能检测发现有热气逸出的新裂缝。

对地表温度的全面分析可以使研究人员近一步理解这一最令人印象深刻的、最具破坏性的地质现象背后的力学规律。

极寒地区智能巡检机器人在空冷岛上研究与应用摘要（黑体五号）：极寒地区智能巡检机器人在空冷岛上研究与应用属内蒙地区首例，红外热成像测温技术作为一种非接触式测量方法，是目前国内外研究应用的一个热点，并得到了越来越广泛的应用。

该测温形式具有非接触式、反映速度快的优点，基于红外成像的测温仪可测量物体的温度场分布，监视整体温度分布动态。

本文针对2×660MW直接空冷机组，应用红外热成像测温技术结合巡检机器人，达到对整个空冷岛的大面积管束进行全覆盖温度测量、显示、报警及数据分析等功能，有效保障了空冷岛在冬季运行安全，提高机组冬季运行经济性。

关键词（黑体五号）：极寒地区智能机器人引言（黑体五号）：直接空冷系统由于节约水资源、造价低、运行调节灵活的优点，在我国北方缺水地区的电站冷端有广泛应用。

北方冬季的严寒天气，对空冷岛的安全运行也提出了严峻考验，存在空冷岛翅片管束冻结的风险。

尤其是为了提高机组经济性，降低机组煤耗，在冬季时，空冷岛运行在较低背压下，使得空冷岛冻结的风险进一步增大。

空冷岛通常在抽真空管线、凝结水管线、凝结水联箱等处设有一定数量的热电阻温度测点，用于运行状态检测，但这些温度测点的代表性有限，在空冷岛管束冻结监测中存在严重的滞后及大量监控盲区，进而易引起管束冻结变形，破裂泄露等事故发生，影响设备安全。

而空冷岛散热器面积大，如依赖人工巡检，巡检工作量大，工作条件艰苦，易出现巡检不到位，发现不及时的情况。

近年来，不少空冷岛通过加装线缆式测温温度场监控系统实现对管束翅片的温度监控，但线缆式测温仍为点测温形式，只能反映单点温度，以点代面，监测散热器表面温度，在大量布置时，敷设线缆又会遮挡散热面积，往往存在测点监测不全面的缺点。

1、空冷岛的基本情况：本文的空冷岛为2台660MW直接空冷机组配套空冷岛，每台机组空冷岛为8×7单元，风机单元结构与常规空冷A型结构布置不同，为M型布置结构，其特点是将原有的大A型散热器，拆为并列布置的两个小A，形成M型结构，较常规空冷，散热管束长度变短，减低了阻力损失，提高了抗冻性能，风机单元结构形式如图1。
