超小尺寸电源模块了解一下

润海通科技RT10A230X整流模块用户手册深圳市润海通科技有限公司目录1.模块功能特点 (1)2.模块技术指标 (2)3.模块工作原理 (3)4.模块外形特点 (4)5.模块功能说明 (5)6.显示说明 (6)7.操作流程 (8)8.操作说明 (8)9.模块外形及安装图 (9)RT10A230X 整流模块§1 模块功能特点l LCD 汉字显示，模块工作状态和工作参数一目了然，通过RS485接口，在系统主监控工作时，模块接收主监控发出的工作参数，无主监控器时，可以在模块面板上方便地设置模块工作参数。

l 软件校准技术：传统模块参数整定都采用电位器整定，但存在固有缺陷，如电位器漂移以及现场调整不便等问题；我公司生产的RT10A230X 模块采用软件校准技术，模块内部没有一个电位器，通过按键和LCD 显示可以校准模块输出电压、输出限流、电压测量、电流测量，模块参数整定方便快捷。

l 自主均流技术：模块采用自主均流技术，模块间均流偏差小于3%。

l ZVS 软开关技术：为了使开关电源能够在高频下高效率地运行，我公司不断研究开发高频软开关技术，已开发成功ZVS 边缘谐振技术，使开关过程损耗大为降低，从而进一步减小体积、减轻重量、极大地提高模块性能。

1．1ZVS 软开关优点² 开关损耗小² 可实现高频化（极限頻率可做到1-2MHz）、开关过程在平滑状态下实现 ² 恒频运行，谐波成份小 ² 无吸收电路 ² 电流、电压应力小 1．2 ZVS 软开关基本原理硬开关过程和软开关开关过程比较如下图：功率MOSFET 损耗由三部分组成：开通损耗、关断损耗和导通损耗，硬开关在开关过程硬开关过程 ZVS 软开关过程中电压和电流同时变化，即存在高压大电流的状态，此时损耗很大，一般需要加吸收电路减小开关损耗，另外在关断过程中，Vds会出现过冲，对功率管有较大的损害。

ZVS软开关开关过程中，开通时Vds降到0V时电流上升，关断时电流降到0A时Vds上升，因而理论上无开关损耗，实际中Vds和电流变化有一定的重叠，但开关损耗和硬开关相比较大大降低。

1.1产品尺寸：
裸板封装，超小体积：宽16mm*高13mm*厚
11mm

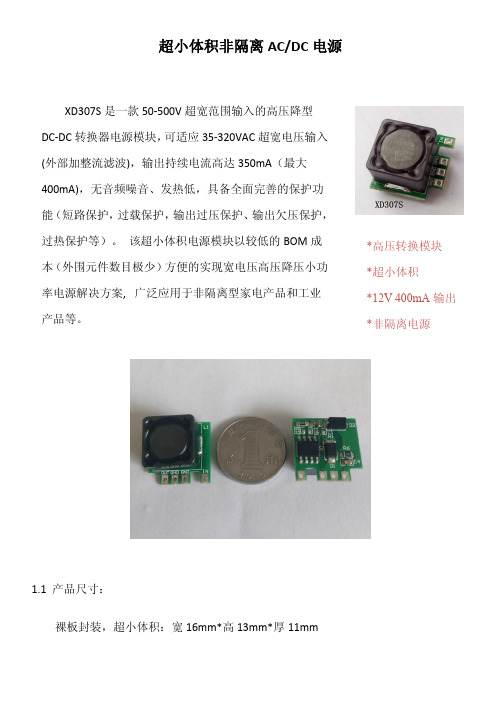

XD307S是一款50-500V超宽范围输入的高压降型DC-DC转换器电源模块，可适应35-320VAC超宽电压输入(外部加整流滤波)，输出持续电流高达350mA（最大400mA)，无音频噪音、发热低，具备全面完善的保护功能（短路保护，过载保护，输出过压保护、输出欠压保护，
过热保护等）。

该超小体积电源模块以较低的BOM成本（外围元件数目极少）方便的实现宽电压高压降压小功率电源解决方案,广泛应用于非隔离型家电产品和工业产品等。

*高压转换模块*超小体积
*12V400mA输出*非隔离电源
1.2产品特性：
*典型待机功耗小于50mW；
*输出最大持续电流350mA（峰值400mA),无音频噪音、发热低；
*50-500VDC超宽输入电压,可适应35-320VAC超宽电压输入；
*全面的保护功能：
*过流保护（OCP）
*过温保护（OTP）
*过压保护（OVP）
*裸板封装；
1.3典型应用（非隔离）：
*智能家居（开关，插座，排插等等）
*替代低效率的阻容降压供电电路(如低压电器，智能电表，自动化仪表电源等)；*LED驱动
*小家电电源
*工业控制电源
*其他非隔离辅助电源
1.4基本应用电路：
1）高压直流降压转换器（DC/DC转换器）
2）高压交流降压转换器（AC/DC转换器）
1.5典型应用电路（当应用于电磁兼容比较恶劣的环境时建议使用）：
1.6产品外观图：
标签：超小体积电源模块非隔离AC-DC DC-DC。

技术文件技术文件名称：TH230D10NZ-D电源模块技术说明书技术文件编号：THJS-545版本：S1.2共 12 页(包括封面)石家庄通合电子科技股份有限公司修订记录目录第一章概述-------------------------------------------------- 4一、前言-------------------------------------------------- 4二、系统性能特点-------------------------------------------- 4三、模块主要特点-------------------------------------------- 4四、模块主要功能-------------------------------------------- 4五、技术指标------------------------------------------------ 6第二章模块构成---------------------------------------------- 7一、模块工作原理-------------------------------------------- 7二、模块外观、外形尺寸及模块开孔图---------------------------- 8三、模块安装------------------------------------------------ 11四、操作说明------------------------------------------------ 11 第三章使用环境---------------------------------------------- 12 附录------------------------------------------------------------第一章概述§1.1 前言我公司研制开发的-D电力电源，是专为电力系统研发的新型数字控制开关电源，模块采用全数字控制，与前几代相比其具有的显著特点是：体积更小，重量更轻，可靠性更高等。

TH230D10NZ-5电源模块技术说明书石家庄通合电子有限公司拟制；审核：批准：目录第一章概述-------------------------------------------------------------------------- 1 §1.1前言---------------------------------------------------------------- 1 §1.2系统性能特点---------------------------------------------------------------- 1 §1. 3模块主要特点---------------------------------------------------------------- 1 §1.4模块的主要功能------------------------------------------------------------ 1 §1.5模块特点及技术参数------------------------------------------------------- 4 §1.6型号命名--------------------------------------------------------------- 5第二章模块构成----------------------------------------------------------------------- 5 §2.1模块的工作原理------------------------------------------------------------ 5 §2.2模块外形尺寸-------------------------------------------------------- 6 §2.3操作说明--------------------------------------------------------------- 8第三章使用环境-------------------------------------------------------------------- 11第一章概述§1.1 前言我公司研制开发的TH系列电力电源，是专为电力系统研发的新型“四遥”高频开关电源，模块采用世界领先的“谐振电压型双环控制的谐振开关电源技术”，具有体积小、重量轻、效率高、高可靠等优点。

PI-XD108宽电压微功耗电源模块规格书版本：5.0.1概述：PI-XD108为本公司研发的第五代超低功耗、超宽范围输入的DC-DC电源模块，具有微功耗、宽电压、高耐压、高效率、大电流、小体积、低成本、高低温度特性好、带负载能力强等特点，内部集成完善的过流保护、短路保护、温度保护等功能，普遍适用于非隔离型家电产品和智能家居产品及工业控制产品等。

产品特性：*超低功耗：典型待机功耗小于6mW(@V out=12V带载200uA时),满足对功耗极其严格产品的需要；*超宽输入电压：输入工作电压范围28-650VDC（@Vout=12V带载50mA），适应各种不同电压电网环境的应用；*较大输出电流：输出最大电流200mA,可满足低功耗大电流产品应用要求；*较低输出纹波：≤100mVpp；*极高效率：电源最大效率80%,能效利用率远高于工频变压器与阻容降压；*完善保护：过流保护,输出短路保护,温度保护；*超小体积：L18*W9.5*H15.5mm，可放入对体积空间要求比较严格的产品。

产品应用：*可用于对电源功耗要求极其苛刻的单火线智能家居产品(如单火线取电智能开关等)；*可用于非隔离供电产品的应用(如小家电之非隔离AC/DC电源等)；*可替代低效率的阻容降压供电电路(如白色家电，智能电表，自动化仪表电源等)；*低功耗要求电器的待机电源(如绿色环保节能型电器之超低功耗待机电源等)。

外观尺寸图：引脚说明：引脚编号功能描述备注1DCIN直流电压输入2FB电压反馈3G内部参考电压点4OUT电压输出，输出电压可调范围：9.5-22VDC5GND直流电源地规格参数：说明：实际应用中超过上述极限值可能会导致电源模块的永久性损坏，在应用设计中请注意。

电气参数：说明:上述参数值为常温环境测试下的典型值，实际应用中因工作环境不同可能有所差异。

典型应用电路应用说明：1)R2用于调整输出电压,最大调整范围为9.5~22V,其计算公式如下:Vout=2.55*(1+18/R2)-0.6(V);2)R3用于确保假负载电流在175uA及以上，如已有负载超过此电流情况下可以省去该电阻;3)TVS1与TVS2用于浪涌保护功能，TVS管的选择确定最大浪涌脉冲能量，如不需要可以取消。
