三极管8050和8550对管的参数

s9011、9012、9013~8050、8550系列三极管特性及用途讲解(一) 系列三极管S9011、9012、9013、9014、9015、9018、8050、8550系列三极管是小功率三极管。

大部分是NpN型管，只有9012、9015丶8550是PNP型三极管。

这里值得注意的是: 一般地，在三极管前面如果加ss，那么这个三极管是原装进口的; 而只帶一个s，那么应是国产的。

例如: ss8050是进口的，而s8050是国产的。

(二)系列三极管如图①，图②，图③，图④，图⑤图① s9013系列三极管图② s8050、8550三极管图③ s9013系列三极管引脚图④ NPN、PNP三极管符号图⑤ 单管驱动继电器(二) 系列三极管技术参数:9011NpN低噪放大，50Ⅴ0.3A.0.4w;9012pNp低噪放大，50v0.5A.0.625w;9013NpN低频放大，50v0.5A.0.625w;9014NpN低噪放大，50Ⅴ0.1A.0.4w;9015pNp低躁放大，50Ⅴ0.1A.0.4w;9018NpN高频放大，30v.0.05A.0.4w;8050NpN高频放大，40v.1.5A.1w;8550pNp高频放大，40v1.5A.1w。

(三) 它们的主要作用.用途:以上系列三极管，是半导体基本元器件之一，具有开关和电流放大作用;它们作为音频放大和收音机推挽1w输出及电子玩具、灯具放大和开关等电路。

(四) 三极管应用电路2例:图① NpN、PNP单管驱动发光管图② P NP、NpN三管推挽电路以上s9011一9018，s8050、8550系列三极管是目前市场上和产品上常用和使用最多的元器件，广泛应用于各种小功率电路产品中，很受欢迎。

三极管8550 和8050 封装定义及参数
模拟技术&音响制2009-10-18 19:51:03 阅读161 评论0 字号：大中小订阅
8550是电子电路中常用到的小功率pnp型硅晶体三极管。

很多放大电路中都要用到他,下面是引脚资料介绍.
<三极管8550管脚图>
1.发射极
2.基极
3.集电极
8550参数:
集电极-基极电压Vcbo：-40V
工作温度：-55℃to +150℃
和8050（NPN）相对
贴片smt封装的8550三极管引脚图及功能.
--------------------------------------------------------------
8050三极管参数:类型:开关型; 极性:NPN; 材料:硅; 最大集存器电流(A):0.5 A; 直流电增益:10 to 60; 功耗:625 mW; 最大集存器发射电（VCEO）:25; 频率:150 KHz
8050引脚图
芯片尺寸：4 英寸（100mm）
芯片代码：C060AJ-00
芯片厚度：240±20μm
管芯尺寸：600×600μm 2
焊位尺寸：B 极130×150μm 2；E 极140×130μm 2电极金属：铝
背面金属：金
典型封装：S8050，H8050
极限值（Ta=25℃）（封装形式：TO-92）
Tstg——贮存温度-55~150℃
Tj——结温150℃
PC——集电极耗散功率1W
VCBO——集电极—基极电压40V
VCEO——集电极—发射极电压25V
VEBO——发射极—基极电压6V
IC——集电极电流1.2A。

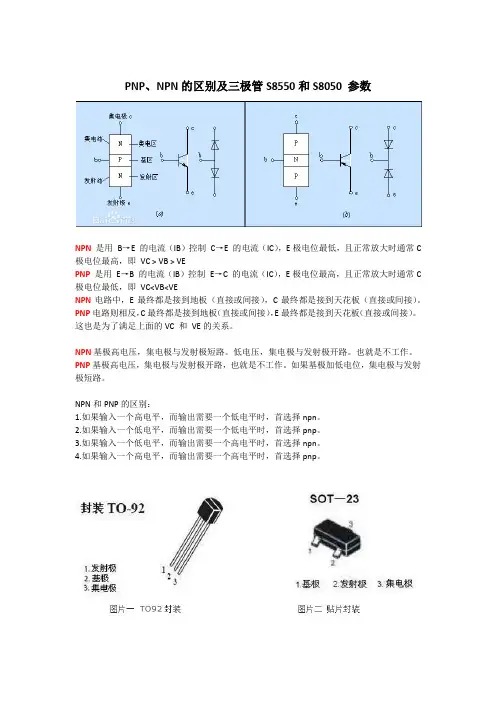

PNP、NPN的区别及三极管S8550和S8050 参数NPN是用B→E 的电流（IB）控制C→E 的电流（IC），E极电位最低，且正常放大时通常C 极电位最高，即VC > VB > VEPNP是用E→B 的电流（IB）控制E→C 的电流（IC），E极电位最高，且正常放大时通常C 极电位最低，即VC<VB<VENPN电路中，E最终都是接到地板（直接或间接），C最终都是接到天花板（直接或间接）。

PNP电路则相反，C最终都是接到地板（直接或间接），E最终都是接到天花板（直接或间接）。

这也是为了满足上面的VC 和VE的关系。

NPN基极高电压，集电极与发射极短路。

低电压，集电极与发射极开路。

也就是不工作。

PNP基极高电压，集电极与发射极开路，也就是不工作。

如果基极加低电位，集电极与发射极短路。

NPN和PNP的区别：1.如果输入一个高电平，而输出需要一个低电平时，首选择npn。

2.如果输入一个低电平，而输出需要一个低电平时，首选择pnp。

3.如果输入一个低电平，而输出需要一个高电平时，首选择npn。

4.如果输入一个高电平，而输出需要一个高电平时，首选择pnp。

S8050和S8550是现在很常用的小功率三极管。

S8050是NPN管，S8550是PNP管。

它们引脚排列完全一样。

你面对字标，自左向右——e；发射极；b基级；c集电极。

指针万用表核对：档位拨到hfe档位，8050插入到NPN测试孔，8550插入到PNP测试孔，万用表正确指示hfe值的，万用表测试孔标定的ebc管脚记下就是了。

S8550 TO-92S8550 SOT-23S8050 TO-92S8050 SOT-23。

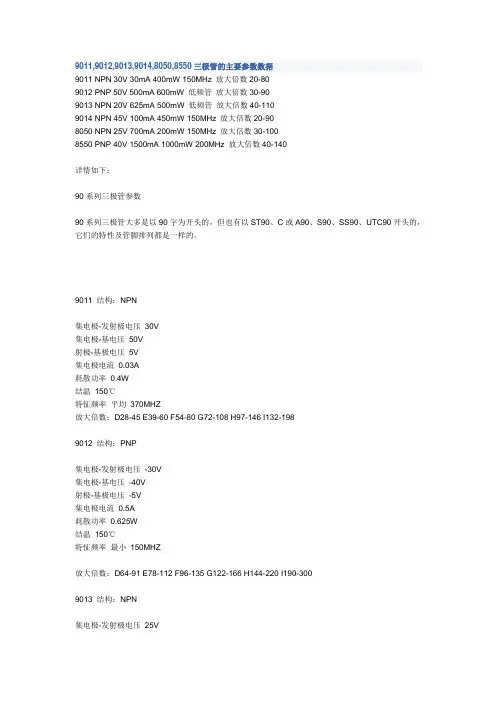

9011,9012,9013,9014,8050,8550三极管的主要参数数据9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。

9011 结构：NPN集电极-发射极电压30V集电极-基电压50V射极-基极电压5V集电极电流0.03A耗散功率0.4W结温150℃特怔频率平均370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989012 结构：PNP集电极-发射极电压-30V集电极-基电压-40V射极-基极电压-5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009013 结构：NPN集电极-发射极电压25V集电极-基电压45V射极-基极电压5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009014 结构：NPN集电极-发射极电压45V集电极-基电压50V射极-基极电压5V集电极电流0.1A耗散功率0.4W结温150℃特怔频率最小150MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009015 结构：PNP集电极-发射极电压-45V集电极-基电压-50V射极-基极电压-5V集电极电流0.1A耗散功率0.45W结温150℃特怔频率平均300MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009016 结构：NPN集电极-发射极电压20V集电极-基电压30V射极-基极电压5V集电极电流0.025A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989018 结构：NPN集电极-发射极电压15V集电极-基电压30V射极-基极电压5V集电极电流0.05A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198三极管85508550是一种常用的普通三极管。

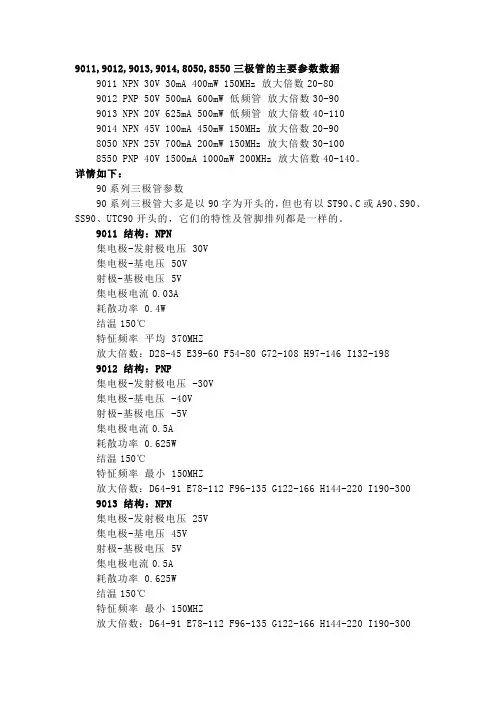

9011,9012,9013,9014,8050,8550三极管的主要参数数据9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140。

详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。

9011 结构：NPN集电极-发射极电压 30V集电极-基电压 50V射极-基极电压 5V集电极电流0.03A耗散功率 0.4W结温150℃特怔频率平均 370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989012 结构：PNP集电极-发射极电压 -30V集电极-基电压 -40V射极-基极电压 -5V集电极电流0.5A耗散功率 0.625W结温150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300 9013 结构：NPN集电极-发射极电压 25V集电极-基电压 45V射极-基极电压 5V集电极电流0.5A耗散功率 0.625W结温150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009014 结构：NPN集电极-发射极电压 45V集电极-基电压 50V射极-基极电压 5V集电极电流0.1A耗散功率 0.4W结温150℃特怔频率最小 150MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009015 结构：PNP集电极-发射极电压 -45V集电极-基电压 -50V射极-基极电压 -5V集电极电流0.1A耗散功率 0.45W结温150℃特怔频率平均 300MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009016 结构：NPN集电极-发射极电压 20V集电极-基电压 30V射极-基极电压 5V集电极电流0.025A耗散功率 0.4W结温150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9018 结构：NPN集电极-发射极电压 15V集电极-基电压 30V射极-基极电压 5V集电极电流0.05A耗散功率 0.4W结温150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 三极管85508550是一种常用的普通三极管。

三极管8550参数（原创版）目录1.三极管 8550 概述2.三极管 8550 的主要参数3.三极管 8550 的用途4.三极管 8550 与 8050 的区别5.三极管 8550 的封装和资料正文一、三极管 8550 概述三极管 8550 是一种常用的普通三极管，属于低电压、大电流、小信号的 PNP 型硅三极管。

它的最大集电极电流为 1.5A，广泛应用于开关电路、射频放大电路、功率放大电路、推挽功放电路等领域。

二、三极管 8550 的主要参数1.集电极 - 基极电压（Vcbo）：-40V2.工作温度：-55℃ to 150℃3.最大集电极电流（Ic）：1.5A4.直流电增益（hFE）：10 to 605.功耗（Pc）：不确定，需要根据实际应用场景和使用条件来确定三、三极管 8550 的用途1.开关应用：由于三极管 8550 具有较快的开关速度和较低的电压，因此常用于开关电路，如振荡器、脉冲发生器等。

2.放大：三极管 8550 可以作为电压放大器和电流放大器使用，具有较好的放大性能。

3.射频放大：三极管 8550 可以用于射频放大电路，提高无线电信号的传输距离和质量。

4.功率放大：三极管 8550 可用于功率放大电路，如音频功率放大器、射频功率放大器等。

5.推挽功放：三极管 8550 可以与其他三极管配合使用，构成推挽功放电路，具有较高的输出功率和较好的稳定性。

四、三极管 8550 与 8050 的区别三极管 8550 和 8050 在参数上具有一定的相似性，但它们之间存在一些区别：1.类型：8550 为 PNP 型三极管，而 8050 为 NPN 型三极管。

2.偏置：由于 8550 和 8050 的类型不同，它们在电路中的偏置电压也不同，需要根据实际应用场景进行调整。

五、三极管 8550 的封装和资料1.封装：三极管 8550 有多种封装形式，如 SOT-23、TO-92 等。

不同的封装形式具有不同的外形尺寸和引脚排列，需要根据实际应用需求选择合适的封装。

8550和8050开关电路8550和8050是两种常用的晶体管型号，它们在电子开关电路中有着广泛的应用。

本文将分别介绍8550和8050晶体管的特性和使用方法，以及它们在开关电路中的应用。

8550和8050晶体管都属于NPN型晶体管，具有三个引脚：基极（B）、发射极（E）和集电极（C）。

它们的外观相似，但电性能有所不同。

8550晶体管的参数如下：- 最大集电极电流（IC）为600mA；- 最大集电极-发射极电压（VCEO）为40V；- 最大功耗（PD）为625mW；- 最大集电极-基极电压（VCBO）为40V；- 最大集电极-发射极电压（VBE）为5V。

8050晶体管的参数如下：- 最大集电极电流（IC）为700mA；- 最大集电极-发射极电压（VCEO）为25V；- 最大功耗（PD）为625mW；- 最大集电极-基极电压（VCBO）为30V；- 最大集电极-发射极电压（VBE）为5V。

8550和8050晶体管广泛应用于开关电路中，常用于电压放大、电流放大和开关控制等功能。

下面将分别介绍它们在开关电路中的应用。

8550晶体管在开关电路中的应用：1. 8550作为开关管：在开关电路中，8550可以作为开关管，通过控制基极电流来控制集电极电流的开关状态。

当给定基极电流时，8550晶体管的集电极电流将遵循开关规律，从而实现对电路的开关控制。

2. 8550作为电流放大器：8550晶体管还可用作电流放大器，通过控制基极电流的变化来放大输入信号。

其基极电流的变化将导致集电极电流的变化，并在负载电阻上产生对应的输出电压信号。

8050晶体管在开关电路中的应用：1. 8050作为开关管：与8550类似，8050也可作为开关管使用。

通过控制基极电流，8050晶体管可以实现对电路的开关控制，从而实现电路的开关功能。

2. 8050作为电压放大器：8050晶体管也可用作电压放大器，通过控制基极电流的变化来放大输入信号。

其基极电流的变化将导致集电极电流的变化，并在负载电阻上产生对应的输出电压信号。

三极管8550和8050封装定义及参数三极管（Transistor）是一种广泛应用于电子设备中的重要半导体器件，它有多种不同的封装类型，其中8550和8050是两种常见的封装类型。

本文将依次介绍这两种封装类型的定义和参数。

8550型三极管封装定义及参数：8550型三极管是一种NPN型晶体管，其封装类型采用TO-92封装。

TO-92是一种常见的小功率晶体管封装形式，它具有三个引脚用于连接电路。

以下是8550型三极管一些重要参数的介绍：1.电流增益（hFE）：8550型三极管的电流增益是其一个重要参数，它代表了输入电流和输出电流之间的倍数关系。

其典型值通常在120至320之间，不同厂家的产品会有些差异。

2.最大集电电流（Ic）：8550型三极管的最大集电电流是指在给定的工作条件下，它所能承受的最大电流值。

一般而言，其最大集电电流在0.15A至0.625A之间。

3.最大耗散功率（Pd）：8550型三极管的最大耗散功率是指在给定的工作条件下，它所能承受的最大功率值。

一般而言，其最大耗散功率大约为0.625W。

8050型三极管封装定义及参数：8050型三极管是一种PNP型晶体管，其封装类型同样采用TO-92封装。

以下是8050型三极管一些重要参数的介绍：1.电流增益（hFE）：8050型三极管的电流增益一般在120至320之间，不同厂家的产品会有些差异。

2.最大集电电流（Ic）：8050型三极管的最大集电电流一般在0.15A 至0.625A之间。

3.最大耗散功率（Pd）：8050型三极管的最大耗散功率大约为0.625W。

总结：8550和8050型三极管都是常见的TO-92封装类型，它们在尺寸和引脚连接方面相似。

不同之处在于8550是NPN型三极管，而8050是PNP型三极管，这意味着它们在电流流动方向上存在差异。

8550和8050型三极管的重要参数包括电流增益、最大集电电流和最大耗散功率。

这些参数对于正确选择和使用这些三极管至关重要，可以根据具体的应用需求进行选择。

代换相应的8050或8550三极管(a) 判定基极。

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN 型管如9013，9014,9018。

(b) 判定三极管集电极c和发射极e。

(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

D 不拆卸三极管判断其好坏的方法。

在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

如是象9013 ，9014一样NPN的用万用表检测他们的引脚，黑表笔接一个极，用红笔分别接其它两极，两个极都有5K阻值时，黑表笔所接就是B极。

这时用黑红两表笔分别接其它两极，用舌尖同时添（其实也可以先用舌头添湿一下手指然后用手指去摸，反正都不卫生）黑表笔所接那个极和B极，表指示阻值小的那个黑表所接就是C极。

（以上所说为用指针表所测，数字表为红笔数字万用表内部的正负级是和指正表相反的。

）9011,9012,9013,9014,8050,8550三极管的主要参数数据9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140。

8550三极管参数1. 介绍8550三极管是一种常用的NPN型晶体管，广泛应用于电子电路中。

它具有高电流放大倍数、低噪声、高频率响应等特点，适用于放大、开关、稳压等各种电路设计。

2. 8550三极管的结构8550三极管由三个区域组成：发射极（Emitter）、基极（Base）和集电极（Collector）。

发射极和基极之间是PN结，基极和集电极之间也是PN结。

基极与发射极之间的结被称为发射结，基极与集电极之间的结被称为集电结。

3. 8550三极管的参数3.1 最大额定值•集电极-基极最大电压（Vceo）：该参数指定三极管可以承受的最大集电极-基极电压。

超过该电压会导致器件损坏。

•集电极-发射极最大电压（Vceo）：该参数指定三极管可以承受的最大集电极-发射极电压。

超过该电压会导致器件损坏。

•集电极电流（Ic）：该参数指定三极管可以承受的最大集电极电流。

超过该电流会导致器件损坏。

•基极-发射极最大电压（Vbe）：该参数指定三极管可以承受的最大基极-发射极电压。

超过该电压会导致器件损坏。

3.2 小信号参数•直流放大倍数（hfe）：该参数指定三极管的直流电流放大倍数，即集电极电流与基极电流之比。

•输入电阻（Rbe）：该参数指定三极管的输入电阻，即基极电阻。

•输出电阻（Rce）：该参数指定三极管的输出电阻，即集电极电阻。

3.3 动态参数•频率响应（fT）：该参数指定三极管的最高工作频率，即能够正常放大信号的最高频率。

4. 使用8550三极管的注意事项•8550三极管是一种NPN型晶体管，因此在使用时需要注意极性，确保正确连接。

•在设计电路时，需要根据具体的应用需求选择适当的参数，如最大电压、最大电流等。

•在使用8550三极管时，应注意工作温度范围，避免超过规定的温度范围，以免影响器件的性能和寿命。

•当使用8550三极管作为开关时，需要注意输入电流和输出电流之间的匹配，以避免过载或损坏器件。

•在进行焊接时，应注意避免过热，以免损坏器件。
