砂砾岩储层测井评价方法探讨

基于主成分分析的致密砂砾岩孔隙度测井评价方法高阳;李忠新【摘要】岩性识别是致密砂砾岩测井评价的重要工作.砂砾岩岩性多样、成分复杂,导致测井识别岩性准确率低、测井解释孔隙度不准确.以东营凹陷北部陡坡带沙四下亚段致密砂砾岩为例,在对其岩石学特征分析的基础上,按照岩石类型和骨架矿物差异给砂砾岩分类,利用铸体薄片资料对测井曲线进行岩性标定,提取各种岩性的测井响应特征,在此基础上建立了基于主成分分析的测井岩性识别方法,并分岩性建立了孔隙度测井评价模型,提高了砂砾岩测井岩性识别和测井孔隙度计算的准确率.【期刊名称】《沉积学报》【年(卷),期】2016(034)004【总页数】9页(P716-724)【关键词】致密砂砾岩;测井评价;主成分分析;东营凹陷;孔隙度【作者】高阳;李忠新【作者单位】中石化胜利油田分公司勘探开发研究院山东东营257015;中石化胜利油田分公司勘探开发研究院山东东营257015【正文语种】中文【中图分类】TE122.2+3砂砾岩油气藏是断陷盆地重要的油气勘探目标[1]。

在我国东部箕状断陷盆地陡坡带，广泛发育了砂砾岩扇体，目前已在大庆油田徐家围子地区[2]、大港油田滩海地区[3]、辽河油田西部凹陷[4]、胜利油田东营凹陷北部陡坡带、车镇凹陷北部陡坡带和沾化凹陷罗家地区[5-7]发现了规模聚集的砂砾岩油气藏。

砂砾岩体大多为重力流和牵引流共同作用下的扇三角洲、近岸水下扇或浊积扇近物源沉积物，储层非均质性强，具体表现为：平面上岩相变化快，纵向多期叠置、沉积厚度大，微观上表现为岩石骨架成分复杂、孔隙结构变化复杂[8]，这些导致了砂砾岩体测井岩性识别和物性评价精度低[9]。

提高砂砾岩储层测井评价精度，是这类油气藏勘探和开发亟待解决的科学和实际问题。

东营凹陷北部陡坡带沙四下亚段致密砂砾岩中富含油气[10]。

2005年该区的丰深1井沙四下亚段砂砾岩储层经CO2压裂后，获日产气8×104 m3、凝析油49.7 m3的工业油气流，2011年丰深1—斜1井沙四下亚段砂砾岩经压裂后，6 mm 油嘴试气日产气7.2×104 m3，凝析油18.7 m3，证实该区致密砂砾岩油气藏具有较大的资源潜力[11-13]。

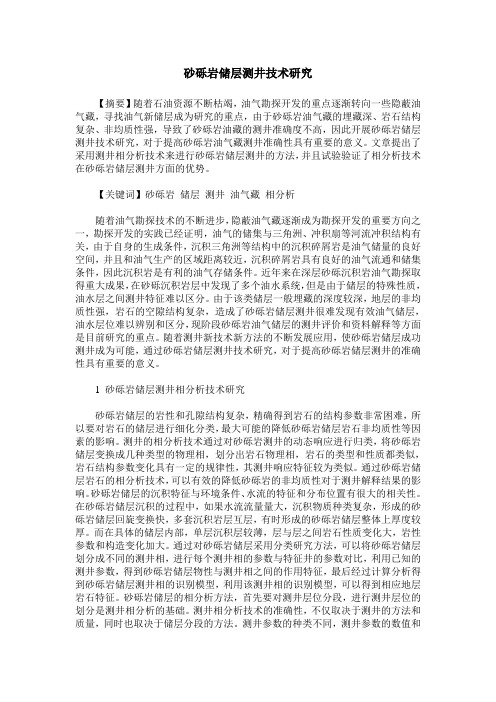

砂砾岩储层测井技术研究【摘要】随着石油资源不断枯竭，油气勘探开发的重点逐渐转向一些隐蔽油气藏，寻找油气新储层成为研究的重点，由于砂砾岩油气藏的埋藏深、岩石结构复杂、非均质性强，导致了砂砾岩油藏的测井准确度不高，因此开展砂砾岩储层测井技术研究，对于提高砂砾岩油气藏测井准确性具有重要的意义。

文章提出了采用测井相分析技术来进行砂砾岩储层测井的方法，并且试验验证了相分析技术在砂砾岩储层测井方面的优势。

【关键词】砂砾岩储层测井油气藏相分析随着油气勘探技术的不断进步，隐蔽油气藏逐渐成为勘探开发的重要方向之一，勘探开发的实践已经证明，油气的储集与三角洲、冲积扇等河流冲积结构有关，由于自身的生成条件，沉积三角洲等结构中的沉积碎屑岩是油气储量的良好空间，并且和油气生产的区域距离较近，沉积碎屑岩具有良好的油气流通和储集条件，因此沉积岩是有利的油气存储条件。

近年来在深层砂砾沉积岩油气勘探取得重大成果，在砂砾沉积岩层中发现了多个油水系统，但是由于储层的特殊性质，油水层之间测井特征难以区分。

由于该类储层一般埋藏的深度较深，地层的非均质性强，岩石的空隙结构复杂，造成了砂砾岩储层测井很难发现有效油气储层，油水层位难以辨别和区分，现阶段砂砾岩油气储层的测井评价和资料解释等方面是目前研究的重点。

随着测井新技术新方法的不断发展应用，使砂砾岩储层成功测井成为可能，通过砂砾岩储层测井技术研究，对于提高砂砾岩储层测井的准确性具有重要的意义。

1 砂砾岩储层测井相分析技术研究砂砾岩储层的岩性和孔隙结构复杂，精确得到岩石的结构参数非常困难，所以要对岩石的储层进行细化分类，最大可能的降低砂砾岩储层岩石非均质性等因素的影响。

测井的相分析技术通过对砂砾岩测井的动态响应进行归类，将砂砾岩储层变换成几种类型的物理相，划分出岩石物理相，岩石的类型和性质都类似，岩石结构参数变化具有一定的规律性，其测井响应特征较为类似。

通过砂砾岩储层岩石的相分析技术，可以有效的降低砂砾岩的非均质性对于测井解释结果的影响。

低孔低渗砂砾岩油气藏测井综合评价技术摘要低孔低渗储层是我国目前岩性地层油气藏勘探开发所面临的主要储层类型，低孔低渗油气藏是未来我国油气储量和产量的主要来源。

低孔低渗储层的测井评价一直是一个难点。

储层评价的一个十分重要的任务就是确定储层的含水饱和度，然而孔隙结构的复杂化使岩石的电导率与含油饱和度偏离阿尔奇关系,使其成为非阿尔奇岩石，并且低孔低渗特性通常导致测井响应复杂，同时也加剧了低孔低渗储层含水饱和度评价的难度。

本文通过总结近几年的文章提出了低孔低渗油气藏测井解释的常用方法。

AbstractLow porosity and Low permeability reservoir is the main reservoir typeof china’s current lithostratigraphy hydrocarbon exploration anddevelopment，and it is the main source of China's future oil and gas reserveand output. The log evaluation of low porosity and low permeabilityreservoir is always one difficult point. The determination of saturation is avery important task on reservoir evaluation. However, the complexity of itspore structure make rock’s conductivity and satuation deviate from Archierelationship, result in the rock becoming non-Archied rock. Usually, theproperty of low porosity and permeability leads to complicate log response,at the same time, it exacerbates the difficulty of saturation evaluation.目录第一章绪论 (3)1.1低孔低渗储集层研究的重要意义 (3)1.2低孔低渗储层评价方法研究现状 (3)第二章低孔低渗储集层的分类及成因 (5)2.1低孔低渗储集层的分类 (5)2.2低孔低渗储集层物性的影响因素 (5)第三章低孔低渗储集层测井特征 (7)3.1低孔低渗储集层测井研究技术难点和对策 (7)3.2低孔低渗储集层测井响应特征 (8)3.3低孔低渗储集层测井评价方法 (9)第四章低孔低渗储集层测井评价 (11)4.1低孔低渗储集层测井物性参数的计算方法 (11)4.2低孔低渗储集层测井岩性识别 (13)4.3低孔低渗储集层测井油气识别 (15)4.4低孔低渗储集层评价方法展望 (15)结论 (17)参考文献 (18)第一章绪论1.1低孔低渗储集层研究的重要意义随着科学技术的发展，石油勘探开发程度更加深入，各种工艺技术也不断提高和完善，低孔低渗砂岩油气藏的勘探与开发已成为全球石油工业的重要组成部分。

测井储层评价技术探讨肖岩（胜利油田油藏动态监测中心滨南监测大队山东·滨州256606）摘要储层评价评价的主要任务是划分储集层、识别岩性、评价储层物性、含油性。

本文围绕测井解释基础，对碎屑岩油气层判识与储层含油性定量评价，以及裂缝性碳酸盐岩、火成岩储层评价进行了论述，以期为测井储层评价提供技术参考。

关键词测井技术储层评价探讨中图分类号：G642.3文献标识码：A测井储层评价以现场采集的大量测井信息为基础，采用专用的测井资料处理软件对测井数据进行处理，结合地质、地震、试油等资料，对处理成果进行综合解释，揭示和描述储层地质特性。

储层评价的主要任务是划分储集层、识别岩性、评价储层物性、含油性。

1测井解释基础地层侵入模型。

根据储层的侵入特性，把侵入剖面分为泥饼、冲洗带、过渡带和原状地层。

不同探测深度的测井仪器分别对应于冲洗带、过渡带和原状地层。

岩石体积物理模型。

岩石体积物理模型是根据不同测井方法的探测特征和岩石中各种物质在物理性质上的差异，按体积把实际岩石简化为性质均匀的几部分，研究每一部分对岩石宏观物理量的贡献，并把岩石宏观物理量看成是各部分贡献之和。

阿尔奇公式。

它是建立在电阻率测井理论和岩石物理实验基础上的一个定量描述储层特性的最基本的理论方法与经验关系。

阿尔奇在总结前人实验研究成果的基础上，提出了岩石电阻率与地层孔隙度和含油饱和度之间的关系，它是测井解释基本方法与理论的实验基础。

2碎屑岩油气层判识与储层含油性定量评价碎屑岩油气层判识。

油气层判识是指非储层与储层、水层与油气层的识别与划分。

油气层判识是测井解释的基本任务与主要目标。

不同岩性、不同类型的储层具有不同的测井响应特征。

实际应用中，现场可采用下列方法定性判识油气层：电阻率增大系数法。

当分析的地层与邻近水层的岩性、物性、地层水基本相同时，I≥3—5为油层，3＞I＞1为油水同层，I≈1为水层。

低电阻率油层可以小于3。

不同探测深度的电阻率组合法。

用F M I测井研究砾岩、火山岩储层高秋涛　黄思赵　时新芹(新疆测井公司研究所)摘要高秋涛,黄思赵,时新芹.用FM I测井研究砾岩、火山岩储层.测井技术,1998,22(增刊):56～59准噶尔盆地砾岩和火山岩油藏多为孔隙、裂缝型双重介质储层,该类储层基质孔隙度低,渗透率极差,岩性复杂,常规测井资料识别岩性、裂缝和储层描述难度很大。

研究表明钻井岩心与FM I图像之间有良好的相关性,用不连续岩心的岩性、组分、粒径、裂缝、构造、结构,精细刻度FM I成像测井资料,提供了小拐油田砾岩储层和石西油田火山岩储层的单井连续岩性、裂缝柱状剖面图,划分了砾岩的相带和火山岩的岩相,提出了高产油气层的分布规律。

主题词:成像测井　岩性识别　岩相分析　火山岩储层　砾岩油气藏　裂缝孔隙　准噶尔盆地引 言近几年,准噶尔盆地储量增大,大部分来自砾岩、火山岩裂缝孔隙型储层,已发现的通常都是中、大型油田,油层厚,面积大,稳产长,投产快,效益高。

裂缝孔隙型砾岩、火山岩储集层,岩性繁多,组分复杂,结构多样,构造多变,分选很差,胶结致密,属低孔、低渗储层。

由于测井的声、电、磁、核、化为多解性的物理量,以钻井地质(岩心、岩屑、油气等)为依据,以FM I成像技术为主,采用多种资料“相互刻度,逐级标定”岩性孔隙度和浅、中、深径向电阻率及成像测井资料,可减少多解性,最大限度发挥各自的优势。

由于高产油气来自裂缝切割的储集空间,将单井精细描述成果扩展到整个区带,作火山岩岩相划分和评价,可掌握油气的储集空间(基质孔隙度)和渗滤通道(有效裂缝)纵横向变化规律。

砾岩及火山岩储层特征 砾岩油藏多为快速堆积的洪积扇储集层,储集体的岩性为砂砾岩。

砂砾岩由火山岩块、变质岩块、碎屑岩块组成;岩性由凝灰岩至棱角状巨砾岩,多达十几种;分选差,粒径变化大,非均质性严重,胶结致密;岩心孔隙度小(3%～10%),渗透率低(小于1×10-3Λm2)。

岩性对电阻率的响应远大于流体对电阻率的贡献,岩性、物性相同的储层,油、水层的电性相近。

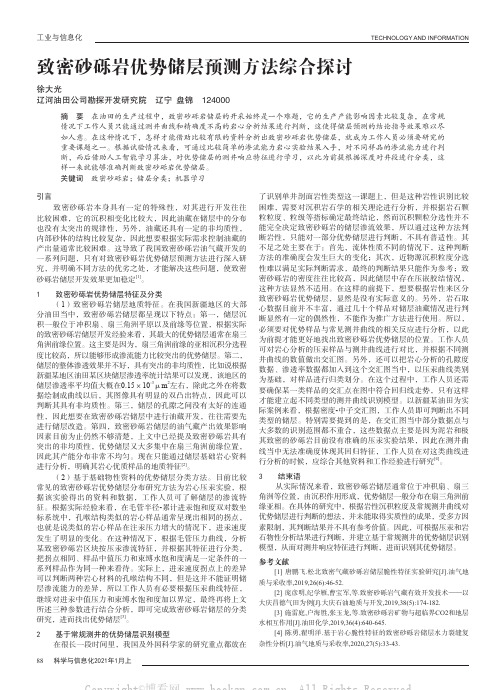

致密砂砾岩优势储层预测方法综合探讨摘要：在我们油田企业的实际生产过程中，对于主要控制致密砂砾岩储层生产能力的各种因素的分析与评估，在大多数情形下，只有使用常规勘探钻井曲线和最基本的测井岩心资料进行分析，所以对于如何合理有效的使用最有限的基本资料实现对有利于储层的确定，至关重要。

分析结果表明，从最基本的线性渗流能力岩心试验(如压汞分析)结果出发，首先评估各种试样的线性渗流能力，对各种试样加以分类，然后再运用分组结果对实际的勘探井曲线加以标定，最后就能够确定一些优势储层对于经典勘探井的响应特性，进而确定出致密砂砾岩的岩体在剖面上最佳成藏层段。

关键词：致密砂砾岩；优势储层；预测方法引言：砂砾岩储层多由冲积扇、扇三角洲、辫状河以及重力流沉积，其主要特点体现为储层比较密集，沉积水相变动较快，储层非均质性强。

而深部砂砾岩储层比较中浅层砂砾岩储层，往往存在更高的密度，储层岩石物性也更差，但通常，此类储层孔隙度小于百分之十，导致对于致密砂砾岩的研究也存在着相当多的困难。

因此也导致一些储层有利的地区(具有相对而言较好的开发效果以及经济效益的油藏区域)无法精确划分。

一、研究致密砂砾岩石优势储层预测方法的重要性目前来看，对于致密砂砾岩的储层中一些最佳有优势位置的预测，已有许多研究成果，如一些基于致密砂砾岩储层实际成因的原因分析方法，还有基于储层的微观特性的细致分析与科学预测方式，还有基于统计学、测量以及地震响应特性的科学预测方式等。

但当前的各种预测方式各有自身特点，如一种基于储层具体微观特性的实际分析方法，能够从孔喉构造的视角深入分析储层的渗流能力等，其缺陷是此种分析方法通常基于储层岩心实验，无法应用于预测整个油藏开发中优势储层的平面与剖面分布；对勘探井、地震响应特性等的解析，通常对原始资料的质量要求很高，并要求比较复杂的资源或科研技术手段用作辅助以及科学的研究技术手段(如一种叠前地震的反演，AVO解析与地震正演，或一种核磁测井方法等)，而此类技术手段不但科研成本高昂，科学研究资源也不易收集，而且资源通常具有着多解性，当没有有效束缚时，其实际的解析结果通常与计算机数值模拟的生产特征实际符合率很低。
