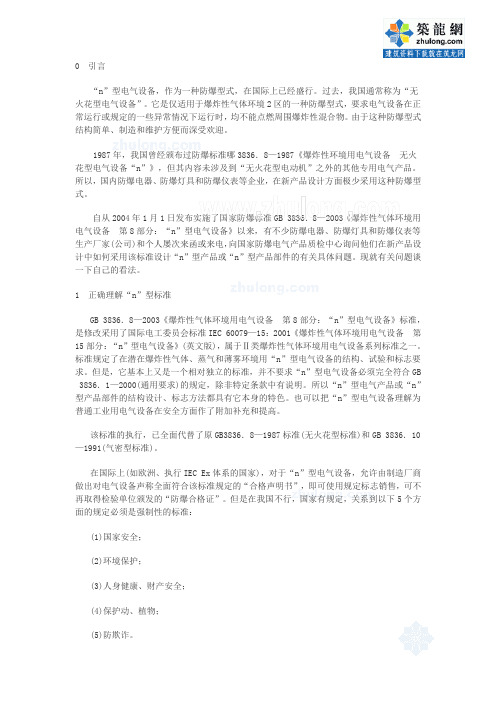

0 引言“n”型电气设备，作为一种防爆型式，在国际上已经盛行。
过去，我国通常称为“无火花型电气设备”。
它是仅适用于爆炸性气体环境2区的一种防爆型式，要求电气设备在正常运行或规定的一些异常情况下运行时，均不能点燃周围爆炸性混合物。
由于这种防爆型式结构简单、制造和维护方便而深受欢迎。
1987年，我国曾经颁布过防爆标准哪3836．8—1987《爆炸性环境用电气设备无火花型电气设备“n”》，但其内容未涉及到“无火花型电动机”之外的其他专用电气产品。
所以，国内防爆电器、防爆灯具和防爆仪表等企业，在新产品设计方面极少采用这种防爆型式。
自从2004年1月1日发布实施了国家防爆标准GB 3836．8—2003《爆炸性气体环境用电气设备第8部分：“n”型电气设备》以来，有不少防爆电器、防爆灯具和防爆仪表等生产厂家(公司)和个人屡次来函或来电，向国家防爆电气产品质检中心询问他们在新产品设计中如何采用该标准设计“n”型产品或“n”型产品部件的有关具体问题。
现就有关问题谈一下自己的看法。
1 正确理解“n”型标准GB 3836．8—2003《爆炸性气体环境用电气设备第8部分：“n”型电气设备》标准，是修改采用了国际电工委员会标准IEC 60079—15：2001《爆炸性气体环境用电气设备第15部分：“n”型电气设备》(英文版)，属于Ⅱ类爆炸性气体环境用电气设备系列标准之一。
标准规定了在潜在爆炸性气体、蒸气和薄雾环境用“n”型电气设备的结构、试验和标志要求。
但是，它基本上又是一个相对独立的标准，并不要求“n”型电气设备必须完全符合GB 3836．1—2000(通用要求)的规定，除非特定条款中有说明。
所以“n”型电气产品或“n”型产品部件的结构设计、标志方法都具有它本身的特色。
也可以把“n”型电气设备理解为普通工业用电气设备在安全方面作了附加补充和提高。
该标准的执行，已全面代替了原GB3836．8—1987标准(无火花型标准)和GB 3836．10—1991(气密型标准)。
0． 成套设备的额定电流：开关设备和控制设备的额定电流是在规定的使用和性能条件下，开关设备和控制设备应该能够持续通过的电流的有效值。
指该设备中一次设备额定电流中最小的额定电流。
如一台KYN28-12中配置VS1-12/1250-31.5 LZZBJ9-10 400/5 则该设备额定电流为400A.如果该设备为馈出柜，则下引母线按400A 的载流量选取TMY60*6。
（已经考虑动热稳定） 隔离柜的额定电流按相邻的母联柜确定；所变柜和PT 柜的额定电流按熔断器的额定电流标注。
（也可不标注）1． 变压器一次额定电流[I1e]和二次额定电流[I2e]：计算公式:S=√3UI40．5KV ：I1e=0.017S12KV ： I1e=0.06S7．2KV ： I1e=0.1S当二次为0.4KV 时：I2e=1.5S式中S 为变压器容量（KVA ），U 为额定电压（KV），I 为额定电流（A ）2．三相电动机的额定电流（A ）：计算公式:P=√3UICOS ∮考虑电机功率因数和效率的综合因数：Ie=0.76P/Ue12KV: I=0.076P7.2KV; I=0.126P3.6KV; I=0.25P0.4KV; I=2P式中P 为电动机功率（KW ），Ue 为额定电压（KV ），I 为额定电流（A ）3． 单相（220V ）电动机的额定电流（A ）：计算公式:P=UICOS ∮考虑电机功率因数和效率的综合因数Ie=5.7P式中P 为电动机功率（KW ），Ue 为额定电压（KV ），I 为额定电流（A ）4． 电容器额定电流（A ）：电容器采用星接法Iq=Q/U √3式中Q 为电容器容量（Kvar ），U 为额定电压（KV ），I 为额定电流（A ）如果电容器采用三角接法：Iq=Q/U5． 熔断器熔体额定电流(A):PT 保护[RN2,XRNP 型]：I=0.5A 或1A变压器保护[RN1,XRNT 型]：I=(1.5-2.5)变压器一次额定电流[查标准值后按最接近值选] 一般系数按2倍选取电容器保护[BRN 型或德国西霸电容器专用熔断器]：I=（1.43-1.55）电容器额定电流[查标准值后按最接近值选]电动机保护：最好按产品样本直接选取。

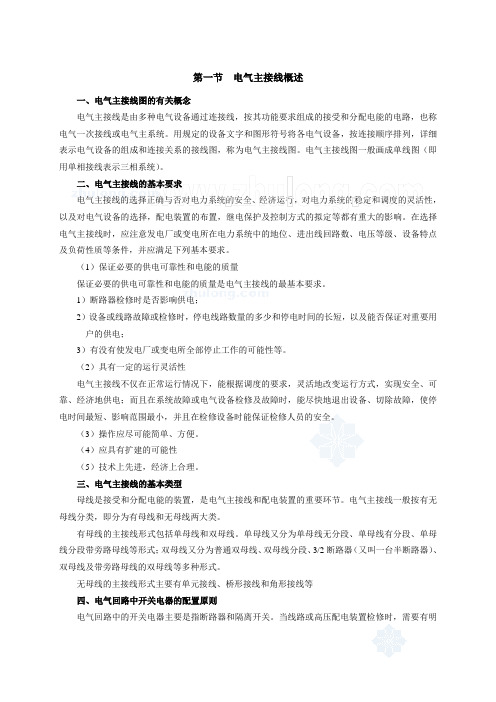

第一节电气主接线概述一、电气主接线图的有关概念电气主接线是由多种电气设备通过连接线，按其功能要求组成的接受和分配电能的电路，也称电气一次接线或电气主系统。
用规定的设备文字和图形符号将各电气设备，按连接顺序排列，详细表示电气设备的组成和连接关系的接线图，称为电气主接线图。
电气主接线图一般画成单线图（即用单相接线表示三相系统）。
二、电气主接线的基本要求电气主接线的选择正确与否对电力系统的安全、经济运行，对电力系统的稳定和调度的灵活性，以及对电气设备的选择，配电装置的布置，继电保护及控制方式的拟定等都有重大的影响。
在选择电气主接线时，应注意发电厂或变电所在电力系统中的地位、进出线回路数、电压等级、设备特点及负荷性质等条件，并应满足下列基本要求。
（1）保证必要的供电可靠性和电能的质量保证必要的供电可靠性和电能的质量是电气主接线的最基本要求。
1）断路器检修时是否影响供电；2）设备或线路故障或检修时，停电线路数量的多少和停电时间的长短，以及能否保证对重要用户的供电；3）有没有使发电厂或变电所全部停止工作的可能性等。
（2）具有一定的运行灵活性电气主接线不仅在正常运行情况下，能根据调度的要求，灵活地改变运行方式，实现安全、可靠、经济地供电；而且在系统故障或电气设备检修及故障时，能尽快地退出设备、切除故障，使停电时间最短、影响范围最小，并且在检修设备时能保证检修人员的安全。
（3）操作应尽可能简单、方便。
（4）应具有扩建的可能性（5）技术上先进，经济上合理。
三、电气主接线的基本类型母线是接受和分配电能的装置，是电气主接线和配电装置的重要环节。
电气主接线一般按有无母线分类，即分为有母线和无母线两大类。
有母线的主接线形式包括单母线和双母线。
单母线又分为单母线无分段、单母线有分段、单母线分段带旁路母线等形式；双母线又分为普通双母线、双母线分段、3/2断路器（又叫一台半断路器）、双母线及带旁路母线的双母线等多种形式。
无母线的主接线形式主要有单元接线、桥形接线和角形接线等四、电气回路中开关电器的配置原则电气回路中的开关电器主要是指断路器和隔离开关。
施工方案第一章工程概况第一节建筑工程概述一、工程名称：包头金融文化中心二、工程建设地点：包头市钢铁大街三、工程建设规模:总建筑面积为136027m2.四、层数：地下二层,地上25层。
五、檐高:檐高99。
36米。
六、基础类型：框架剪力墙结构，筏板基础。
七、建设单位名称:中冶德邦置业有限公司八、监理单位名称:中国远达国际工程管理咨询有限公司九、设计单位名称:中国京冶工程技术有限公司十、总包单位名称:内蒙古第三电力建设工程有限责任公司十一、勘察单位：包钢勘察测绘研究院第二节电气工程概述一、电气工程1. 高低压供配电系统1。
1 本工程的高压电源引自六圈110kv变电站，以2路10kv电缆接入设于地下一层的高压室，由高压室引入中心变配电室。
1.2 根据建筑物平面布局、功能、用电负荷情况及供电半径的可靠范围，同时满足建设单位管理使用的要求，在地下一层分别设置中心变配电室(含10kv高压配电装置和商业变配电室）、办公楼变配电室和冷冻站变配电室.1.3 高压配电系统：正常运行时,两路电源同时供电,当任一电源故障或停电时,人工闭合联络断路器,每路电源均能承担全部负荷。
进线柜与联络柜、联络隔离柜加电气与机械联锁。
高压断路器采用真空断路器,直流操作系统.1.5 继电保护1.5。
1 10kv进线：过流保护，速断保护，零序保护.1.5。
2 10kv母联：过流保护，速断保护.1.5。
3 10kv馈线：变压器高温、超温，过流保护，速断保护,零序保护。
1。
6 计量方式：在每路10kv进线柜上设置总计量装置。
1。
7 10kv高压真空断路器为直流操作系统，采用成套免维护铅酸蓄电池直流屏。
在中心变配电室内设置变压器、配电柜智能监控系统。
1.8 无功补偿：在变压器低压侧进行无功补偿，补偿后的功率因数不小于0.9。
1.9 低压配电系统:低压系统的接线方式采用单母线分段,中间设联络断路器。
低压主进线开关与母联开关之间除装电气联锁外，同时加机械联锁。
某29高层住宅楼电气施工方案 工程名称：建设单位：监理单位： 施工单位: 编 制：审 核：编制日期：目 录1、 工程概况2、 编制依据3、施工方法与技术措施4、安全、防火措施5、安全技术措施6、质量保证措施与验收标准7、环境及职工健康措施8、降低成本措施9、安全生产防火防盗、文明施工措施10、现场临时用电措施11、冬、雨季施工技术组织措施12、质量通病及预防措施一:工程概况二、编制依据1、*＊2#楼工程施工合同及施工图纸2、国家、行业及地方的现行相关的建筑设计、施工验收和质量检测的法规、标准、规范、规程。
《中华人民共和国劳动法》《中华人民共和国安全生产法》《中华人民共和国建筑法》《中华人民共和国职业病防治法》《建设项目环境保护管理条例》《建设工程安全生产管理条例》《安全生产许可证条例》《建筑工程施工质量验收统一标准》(GB50300-2001）《建筑设计防火规范》（GBJ1687）《高层民用建筑设计防火规范》（GB50045—95）《建筑电气工程施工验收规范》(GB50303—2220）《电气安装工程电气设备交接试验规范》（GB50150-91）《建筑防雷设计规范》（GB50057-91)《城市建设档案著录规范》（GB/T50323—2001）《建设工程项目管理规范》（GB/T50326-2001）《建设工程文件归档整理规范》（GB/T50328—2001)《建筑工程常风质量通病及预防措施》《黑龙江省建筑工程质量验收统一标准》（DB/711—2003）《项目管理手册》4、我省现行的电气安装工程图集。
5、施工现场的具体情况：施工场地、临时房屋、水、电、地形，地上、地下障碍物，水准点，气象，工程与水文地质，交通运输道路等。
三、施工方法与技术措施1、配管安装：工程分为暗、明配管两部分；暗配管按图纸设计要求和《建筑安装工程施工技术操作规程》施工，明配管要求丝扣连接，丝扣长度不应小于管箍长的1/2，镀锌管应使用专用接地卡跨接,两卡间用截面不小于4mm2铜导线连接，铜线于卡接触部分应挂锡.2、桥架安装：金属桥架及其吊架和引入或引出的金属电缆导管必须接地（PE）可靠,并不少于两处与接地（PE)干线相连接，支架应按设计尺寸制作，焊接要牢固,无明显变形，金属电缆桥架采用吊架用M12膨胀螺栓固定在棚上,每个吊架不少于两个膨胀螺栓固定.3、管内穿线:①管内导线的额定电压不应高于500V,管内所穿导线含其绝缘层的截面之和，不应超过管内径截面的40%，导线在管内不应有扭曲，打结、接头等，穿线时应注意各相线、零线。
电气设计负荷计算1．设备组设备容量采用需要系数法时，首先应将用电设备按类型分组，同一类型的用电设备归为一组，并算出该组用电设备的设备容量e P 。
对于长期工作制的用电负荷（如空调机组等），其设备容量就是设备铭牌上所标注的额定功率。
对于断续周期制的用电设备，其设备容量是：对于照明设备：白炽灯的设备容量按灯泡上标注的额定功率取值；带自感式镇流器的荧光灯和高压汞灯等照明装置，由于自感式镇流器的影响，不仅功率因数很低，在计算设备容量时，还应考虑镇流器上的功率消耗。
因此，对采用自感式镇流器的荧光灯装置，其设备容量取灯管额定功率的1．2倍，高压汞灯装置的设备容量取灯泡额定功率的1．1倍。
2．用电设备组的计算负荷根据用电设备组的设备容量e P ，即可算得设备的计算负荷：有功计算负荷 e x c P K P = (12-1) 无功计算负荷 ϑtg P Q c c =视在计算负荷 22c c c Q P S +=或 ϑcos c P S =计算电流 U S I c c 3103⨯= (12-2)式中 x K ——设备组的需要系数；e P ——设备组设备容量（KW ）； ϑ——用电设备功率因数角；U ——线电压（V ）；c I ——计算电流（A ）。
上述公式适用计算三相用电设备组的计算负荷，其中式（12-2）计算电流的确定尤为重要，因为计算电流是选择导线截面积和开关容量的重要依据。
对于单相用电设备，可分为两种情况：（1）相负荷 相负荷的额定工作电压为相电压，正常运行时，相负荷接在火线和中性线之间，民用建筑中的大多数单相用电设备和家用电器都属于相负荷。
在供配电设计中，应将相负荷尽量均匀地分配到三相之中，按照最大的单相设备乘以3，求得等效的三相设备容量，然后按上述公式求得计算电流（线电流）。
ϕm e P P 3=ϕm P ——最大负荷相的单相设备容量（2）线间负荷 线间负荷是指额定工作电压为线电压的单相用电负荷，正常工作时，线间负荷换算为等效的相负荷，再按照相负荷求得计算电流。
电气安装工程施工方案及主要摘要：根据国家相关规范和标准的要求,结合我公司的一些施工和技术的特点，特别制定了公司内部的电气系统施工的指导方案，该方案主要介绍施工过程中电气系统（主要包括电气照明系统、电气动力及防雷接地系统三部分的制作和施工方法，说明了一些在制作、施工工程中的注意事项和技术要点，同时也阐述了一些如何保证质量的措施。
关键词：电气系统施工电气安装工程的主要分项由线管、线盒的预留预埋，线槽和桥架的安装，管内穿线,电缆敷设，金属母线槽的安装，照明器具安装,配电箱(柜）的安装，设备接线，防雷接地安装，电气系统调试等。
一、电气安装施工顺序安装准备→管路预制加工→箱盒定位→管路连接→穿带铁丝→扫管→→带护口→穿线→托盘安装→电缆敷设→配电箱安装→设备接线→照明器具安装→系统调试。
二、电气安装施工准备专业施工员认真熟悉施工图纸、施工规范,并组织工人进行学习.根据各电气分项的具体情况,提供详细的材料计划,确定到货时间.根据各分项的要求，确定机具的使用情况，准备施工机具。
根据施工图的具体要求,编制施工技术交底，对施工班组的施工作业情况操作方法、安全注意事项、质量要求、班组任务单、班级自检记录等方面作详细的解释和交底。
操作方法:施工员根据工程进度，按设计要求和施工规范及验评标准，对班组施工作业进行全面的交底，有针对性的对操作方法和施工具体要求,作详细的交待,指导作业班组进行施工。
安全注意事项:在进行技术交底部位施工时,对班组作业人员进行该部分的安全注意事项交底，并形成安全技术交底书,双方签字后，班组和施工员各执一份。
质量要求:根据设计要求和施工规范及验评标准要求，明确所施工部位应达到的质量等级要求，并遵照规范、验评标准等内容，对班组进行详细的质量要求交底，并做好记录。
施工任务单：是施工员对作业班组进行作业面和工作量的准确界定，是作业班组施工部位的准确量化。
班组与施工技术人员和各执一份，任务单以书面形式下达,以工作面或进度时间为下达依据。
贵州天福合成氨及二甲醚项目总变电所110、6.3kv供配电系统受电方案编制：审核：审批：中国化学工程建设第十四公司贵州天福化工项目部二00八年五月十四日一、受电条件1、总变电所110KV、6.3KV一、二次系统，安装调试完毕；2、直流系统、综保系统安装调试完毕；3、室内外防雷、接地系统安装调试完毕；4、土建工程竣工；5、消防与通讯工程竣工；6、室内外照明试运正常；7、电气作业人员培训合格；二、受电前检查与准备1、检查110kV、6kV一、二次及防雷、接地系统试验及调试记录文件：检查试验与调试项目是否齐全，数据是否达到规范合格标准。
2、检查并清除配电设备上异物；清除配电设备裸露导电部位及绝缘瓷件表面污渍。
清扫总变电站区域室内、室外卫生。
3、检查110kV、6kV检查总变电站110kV、6kV一次系统：110kV、6kV、380V系统，所有断路器、隔离刀闸，应处在断开位置；4、检查GIS组合电器内气体压力指示，压力值应达到设计及制造厂家要求数值，并记录受电前压力数据。
5、再次检查二次回路绝缘：回路绝缘数值应大于1.5MΩ。
三、总降压站相关系统投运程序1、直流系统投入运行，工作正常。
2、中央信号投入运行，检查各个事故信号、预告信号、声光回路工作正常。
3、总降压站系统微机监控系统投入运行，工作正常。
4、对总变电站系统110kV、6.3kV系统保护投入，各套保护动作准确可靠无误。
四、具体试车步骤：（一）受电网络图：(二)配电系统图见合成氨及二甲醚项目总变电所系统图纸07001-34100-EL15(三) 110kV母线受电试车1、对总变电站系统110kV、6.3kV系统各台设备认真检查，各台设备应具备受电条件。
2、检查总变电站系统110kV系统1#电源进线接地刀闸、2#电源进线接地刀闸、内桥接地刀闸、两台主变高压侧进线接地刀闸、两台主变中性点接地刀闸均在断开位置。
3、检查总变电站系统6.3kV系统母线接地线以及其他安全措施均全部拆除。
