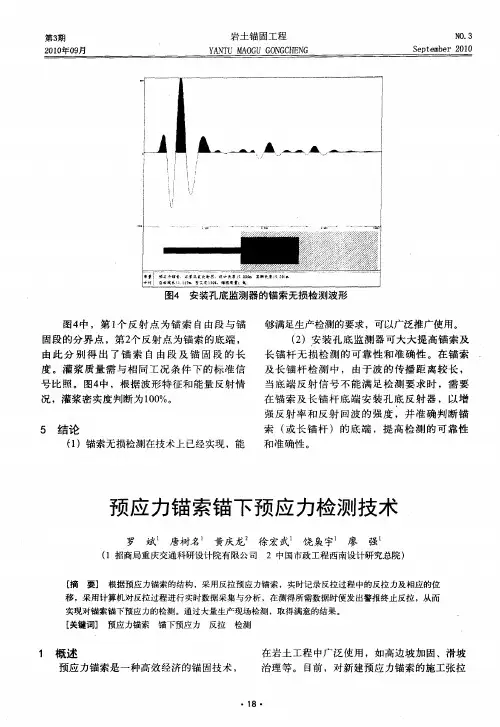

锚下预应力检测技术

公路桥梁锚口有效预应力检测技术规程一、前言公路桥梁是交通运输的重要组成部分，而锚口有效预应力是保证桥梁安全性能的关键因素之一。

因此，对公路桥梁锚口有效预应力进行检测具有非常重要的意义。

本技术规程旨在为公路桥梁锚口有效预应力检测提供详细的技术指导。

二、检测方法公路桥梁锚口有效预应力检测主要采用非损伤性检测方法，包括电阻计法、超声波法和磁粉法等。

1. 电阻计法电阻计法是一种常用的锚杆预应力检测方法。

该方法通过测量锚杆两端电阻值的变化来判断锚杆受到的拉力大小。

具体操作步骤如下：（1）在进行测试前，先将被测试的锚杆表面清理干净。

（2）将电极片固定在被测试的锚杆两端，并连接好电缆。

（3）通过仪器读取并记录下测试时刻的电阻值。

（4）施加一定大小的加载，并记录下此时刻的电阻值。

（5）根据两个不同时刻所得到的电阻值的变化量，计算出锚杆所受的拉力大小。

2. 超声波法超声波法是一种基于声学原理的锚杆预应力检测方法。

该方法通过测量超声波在被测试杆件内传播的时间和速度，来判断锚杆受到的拉力大小。

具体操作步骤如下：（1）在进行测试前，先将被测试的锚杆表面清理干净。

（2）将超声波探头固定在被测试的锚杆上，并连接好电缆。

（3）通过仪器读取并记录下测试时刻所发出的超声波信号。

（4）观察超声波信号在被测试杆件内传播所需时间，并以此计算出超声波传播速度。

（5）根据锚杆长度、截面积和超声波传播速度等参数，计算出锚杆所受的拉力大小。

3. 磁粉法磁粉法是一种基于磁学原理的锚杆预应力检测方法。

该方法通过施加磁场，使得被测试杆件表面上产生磁粉沿着磁场线分布，并通过观察磁粉分布情况来判断锚杆受到的拉力大小。

具体操作步骤如下：（1）在进行测试前，先将被测试的锚杆表面清理干净。

（2）将磁粉涂抹在被测试的锚杆表面上。

（3）施加磁场，并观察磁粉在锚杆表面上的分布情况。

（4）根据磁粉分布情况，判断锚杆受到的拉力大小。

三、检测数据处理公路桥梁锚口有效预应力检测数据处理主要包括数据采集、数据处理和结果分析三个方面。

公路桥梁锚口有效预应力检测技术规程公路桥梁锚口有效预应力检测技术规程一、前言公路桥梁是承载交通流量的主要通道之一，其中锚口是连接桥梁构件的重要零部件。

为确保任何桥梁的安全性和稳定性，锚口的预应力情况需要得到有效的监测。

为此，我们制定了一套公路桥梁锚口有效预应力检测技术规程，旨在确保锚口的准确、可靠检测及工程应用。

二、检测环境和设备1.检测环境：检测应在无风、无雨、无震动和无烟尘污染的环境下进行；2.检测设备：应选用具有高精度和高灵敏度的数控钢绞线预应力测试仪、高分辨率光电编码器和高精度水平仪等先进的测量仪器；3.其他条件：测试环境应当考虑到锚具零件的温度和湿度因素，以便提高测试的准确度。

三、检测方法1.测量准备：将检测设备快速固定在锚口的基础部分上，并确保其与锚具的中心线平行。

此外，测量前应对数据采集设备进行校准；2.测量过程：轻轻移动测量设备直到其触碰锚具，然后以一个恒定速度将设备移到锚具顶部，一边记录数据，一边移动数据采集设备，直到不再有预应力发生变化；3.数据处理：对于得到的数据进行校准和计算，通过计算得到有效预应力值，同时通过模拟实验得到预应力损失。

四、检测结果的分析和评价1.对于锚口的有效预应力值，要与设计预应力值进行比较，以确定锚口的性能是否符合设计要求；2.通过检测得到的锚口的有效预应力值可以帮助识别可能存在的安全问题，并及时提出解决方案；3.对于检测结果的误差应进行评价，以确定检测的可靠度。

五、总结锚口的预应力是桥梁结构中极为重要的一部分。

通过制定公路桥梁锚口有效预应力检测技术规程，可以确保该部分的准确、可靠的检测，及时发现潜在的安全隐患，达到保证公路桥梁结构的稳定、安全和可靠的目的。

公路桥梁锚下预应力检测技术规程一、引言公路桥梁是交通运输系统的重要组成部分，而桥梁安全则是保障交通运输顺畅的基础。

在桥梁的设计和施工过程中，预应力技术被广泛应用，以增强桥梁的承载能力和稳定性。

而预应力锚固部分是整个预应力系统的关键组成部分，对于桥梁的安全运行至关重要。

因此，对公路桥梁锚下预应力的检测技术规程的建立和实施至关重要，以确保桥梁的预应力系统安全可靠。

二、基本原理锚下预应力是指通过预先施加的拉力将桥梁的构件紧密连接在一起，以增加其整体强度和刚度。

锚固作为预应力系统的核心部分，其质量直接关系到桥梁的安全运行。

因此，对锚下预应力的检测技术要求高精度、高可靠性。

1.预应力锚固检测原理预应力锚固的检测主要基于以下原理：(1)延伸法：通过测量锚杆的长度和端部的横向位移，计算出其拉力值。

(2)变形法：通过监测锚固部位的应变变化，推算得出锚固的拉力大小。

(3)超声波检测法：利用超声波的传播速度和衰减规律，测定锚固部位的力学性能。

2.锚固检测指标对于公路桥梁锚固部位的检测，主要需要关注以下指标：(1)预应力锚杆的拉力大小和分布情况。

(2)锚固端部的应力状态和应变变化。

(3)锚固的变形情况和变形趋势。

(4)锚固部位的材料性能和力学特性。

三、检测方法与步骤在公路桥梁锚下预应力检测过程中，可以采用以下方法进行：1.延伸法对于预应力锚杆的延伸法检测，主要步骤如下：(1)确定测量点位和测量方向，确定锚杆的起点和终点。

(2)使用测长仪器和测量工具，测量锚杆的长度和锚杆头部的横向位移。

(3)根据测量得到的长度和位移数据，计算出锚杆的拉力值。

(4)将测得的拉力值与设计值进行比较，判断锚杆的质量和可靠性。

2.变形法对于预应力锚固的变形法检测，主要步骤如下：(1)安装应变片或应变计，固定在锚固部位。

(2)使用传感器测量应变片或应变计的应变数据，并记录下来。

(3)根据应变数据的变化情况，推算出锚固的拉力大小。

(4)将推算得到的拉力值与设计值进行比较，判断锚杆的质量和可靠性。

锚下有效预应力检测方案（1）背景预应力锚索技术在土木工程中（如桥梁工程、边坡工程等）得到了广泛应用。

对于预应力结构工程来说，有效预应力直接关系结构的变形和开裂，影响其使用性能和安全性能，是其质量控制核心和工程的长久生命线。

因此，对于预应力混凝土桥梁结构，需要通过有效手段检测和评估预应力施工质量，在很大程度上就能避免预应力结构出现承载力不足的问题，保证结构的安全运营。

（2）检测依据1、《桥梁预应力及索力张拉施工质量检测验收规程》（CQJTG/T F81-2009）2、《桥梁有效预应力检测技术规程》(DB53/T 810-2016)3、《公路混凝土桥梁预应力施工质量检测评定技术规程》(DB35/T 1638—2017)4、《公路桥梁锚下预应力检测技术规程》（T/CECS G:D31-01-2017）5、《公路混凝土桥梁预应力施工质量检测评定技术规程》（DB35/T 1638—2017）6、《重庆市市政基础设施工程预应力施工质量验收规范》（DBJ 50-134-2017）7、《公路桥梁后张法预应力施工技术规范》 (DB33/T 2154—2018)8、《公路桥梁锚口有效预应力检测技术规程》(DB14/T 1717-2018)9、《桥梁用预应力精轧螺纹钢筋张拉力检测方法》（JT/T 1265-2019）10、《公路水运工程预应力张拉有效应力检测技术规程》（DB36/T 1136-2019）11、《公路桥梁锚下有效预应力检测技术规程》(T/CECSG:J51-01-2020)12、《桥梁锚下预应力检测技术规程》(DBJ52/T 106-2021)13、《在用公路桥梁现场检测技术规程》(JTG/T 5214-2022)14、《公路桥梁混凝土结构预应力施工质量检测评价技术规程》（DB32/T 4649-2024）（3）测试原理在外露单根钢绞线上安装集成式智能前端，千斤顶启动后钢绞线被张拉，当反拉力小于原有预应力时，夹片对钢绞线有紧固力，内部钢绞线不会发生位移。

锚下预应力检测技术在现代工程建设中，预应力结构凭借其独特的优势得到了广泛应用。

而锚下预应力作为预应力结构中的关键部分，其质量的优劣直接关系到整个结构的安全性和耐久性。

因此，锚下预应力检测技术的重要性不言而喻。

锚下预应力是指在预应力构件中，通过锚固装置将预应力筋的拉力传递到混凝土中的力。

它的存在使得混凝土构件在承受荷载之前就预先处于受压状态，从而提高了构件的承载能力和抗裂性能。

然而，由于施工工艺、材料质量以及外部环境等因素的影响，锚下预应力可能会出现损失或不均匀分布的情况，这就给结构的安全带来了潜在的隐患。

目前，常用的锚下预应力检测技术主要包括以下几种：一、油压千斤顶法油压千斤顶法是一种传统且较为直接的检测方法。

其原理是通过在锚具外安装千斤顶，对预应力筋进行再次张拉，测量千斤顶的拉力和预应力筋的伸长量，然后根据相关公式计算出锚下预应力的大小。

这种方法的优点是操作简单、直观，但缺点是需要对结构进行局部破坏，而且测量结果容易受到千斤顶精度和操作人员经验的影响。

二、压力传感器法压力传感器法是在锚垫板与锚具之间安装压力传感器，直接测量锚下压力。

该方法能够实时监测锚下预应力的变化，准确性较高，但压力传感器的安装较为复杂，成本也相对较高。

三、应变片法应变片法是将应变片粘贴在预应力筋或混凝土表面，通过测量应变来推算锚下预应力。

这种方法具有较高的精度，但应变片的粘贴工艺要求较高，而且容易受到外界环境的干扰。

四、超声波法超声波法是利用超声波在预应力筋中的传播特性来检测锚下预应力。

当预应力筋受到拉力作用时，其内部的应力分布会发生变化，从而影响超声波的传播速度和波幅。

通过测量这些参数的变化，可以间接推算出锚下预应力的大小。

超声波法具有无损检测的优点，但检测结果的准确性受到多种因素的影响，如预应力筋的材质、直径等。

五、磁通量法磁通量法是基于铁磁性材料的磁弹效应来检测锚下预应力的。

当预应力筋受到拉力作用时，其磁导率会发生变化，通过测量磁通量的变化来计算锚下预应力。

附 录 A（资料性附录）锚下有效预应力检测试验方法A.1 锚下有效预应力检测试验的目的是检验施工质量是否达到设计要求。

A.2 锚下有效预应力检测的要求与数量按本标准执行，可参考 DBJ 50-134、CQJTG/T F81等标准执行。

A.3 锚下有效预应力检测内容包括锚下有效预应力的力值大小、同束不均度、同断面不均度等。

A.4 锚下有效预应力的检测方法宜采用反拉法。

A.5 锚下有效预应力检测的检测设备应满足,示值误差：±1％；测试准确度：±1.5％；重复准确度：1％。

A.6 锚下有效预应力检测的检测设备须双标定，并在计量校准合格后方可用于现场检测。

A.7 根据设计张拉控制应力确定锚下预应力范围，当检测岀的锚下有效预应力值在公差范围内，则判为合格；反之为不合格。

A.8 试验步骤：A.8.1 设备安装——限位装置千斤顶泵站系统安装。

A.8.2 参数设置——张拉控制应力及其对应的锚下有效预应力设置。

A.8.3 实施检测——计算机对泵站系统发出指令进行张拉，千斤顶咬紧预应力筋带动央片沿轴线移动，当夹片脱离锚杯时，计算机系统自动对所采集的数据进行分析处理，从而得出锚下有效预应力值。

A.9 当锚下有效预应力值检测不合格时，应具备分析不合格原因，并提供处理方案，待按更正后的方案施工后复检直至合格。

附 录 B（资料性附录）锚下有效预应力不均匀度计算方法B.1 有效预应力同束不均匀度是同一束中各单根预应力筋锚下有效预应力最大值和最小值的偏差程度，计算方法见公式（B.1）：................................ (B.1)式中：U ——有效预应力同束不均匀度；P ——同一束中各单根预应力筋锚下有效预应力。

B.2 有效预应力同断面不均匀度是同一断面上同类、同批号张拉的各束有效预应力最大值和最小值得偏差程度，计算方法见公式（B.2）：............................. (B.2)式中：U ——有效预应力同断面不均匀度；N ——同一断面中各单根预应力筋锚下有效预应力平均值。

预应力梁锚下有效预应力的快速检测方法分析在现代建筑和桥梁工程中，预应力梁因其能够提高结构的承载能力、减小裂缝和变形等优点而得到广泛应用。

然而，要确保预应力梁的安全性和可靠性，准确检测锚下有效预应力至关重要。

锚下有效预应力不足可能导致结构性能下降，甚至引发安全事故；而过大的预应力则可能造成材料浪费和结构的不利影响。

因此，寻找快速、准确且可靠的检测方法成为了工程领域的重要研究课题。

目前，常见的预应力梁锚下有效预应力检测方法主要包括：一、油压表法油压表法是一种传统且较为直接的检测方法。

在预应力施加过程中，通过安装在千斤顶油路中的油压表测量压力，并结合千斤顶的活塞面积计算出施加的预应力大小。

这种方法操作相对简单，但精度容易受到油压表精度、千斤顶摩阻以及油路泄漏等因素的影响。

而且，油压表法只能在施工过程中进行检测，对于已经建成的预应力梁难以实施。

二、应变片法应变片法是通过在预应力筋或混凝土表面粘贴应变片，测量其在预应力作用下的应变，然后根据材料的力学性能计算出预应力大小。

该方法具有较高的精度，但安装应变片的过程较为复杂，需要专业人员操作，且应变片容易受到外界环境的干扰，影响测量结果的准确性。

三、超声波法超声波法是利用超声波在预应力筋中的传播速度与预应力大小之间的关系来进行检测。

当预应力筋受到拉伸时，其内部的微观结构发生变化，从而导致超声波传播速度的改变。

通过测量超声波的传播速度，可以推算出锚下有效预应力。

这种方法具有无损检测的优点，但检测结果的准确性受到多种因素的影响，如预应力筋的材质、直径、混凝土的质量等。

四、磁弹法磁弹法是基于铁磁性材料在磁场中磁导率随应力变化的特性来检测预应力。

预应力筋通常为钢绞线，具有铁磁性。

通过在预应力筋表面施加磁场，并测量磁导率的变化，可以间接得到预应力的大小。

磁弹法具有快速、非接触测量的优点，但对于复杂的现场环境和多根预应力筋的情况，测量结果可能会受到干扰。

近年来，一些新的快速检测方法也逐渐崭露头角：一、光纤光栅法光纤光栅传感器具有体积小、精度高、抗干扰能力强等优点。

预应力混凝土梁锚下预应力质量检测.docx 一：正文：1. 概述预应力混凝土梁锚下预应力质量检测是一项重要的工程质量检验工作，旨在确保预应力混凝土梁的强度和稳定性。

本文档详细介绍了预应力混凝土梁锚下预应力质量检测的目的、方法、步骤和注意事项，为工程施工和质量监督部门提供参考。

2. 目的预应力混凝土梁锚下预应力质量检测的目的是评估预应力混凝土梁的质量，包括梁体的强度和稳定性。

通过检测，可以及时发现和纠正质量问题，确保梁体符合设计要求和使用要求。

3. 方法预应力混凝土梁锚下预应力质量检测的方法包括以下几个方面：3.1 预应力钢筋的检测：检测预应力钢筋的种类、规格和布置是否符合设计要求，并检测钢筋的锚固质量。

3.2 混凝土强度的检测：采用取样和试验的方法，检测混凝土的抗压强度和抗折强度是否符合设计要求。

3.3 梁体的几何尺寸和平整度的检测：检测梁体的几何尺寸和平整度是否符合设计要求。

3.4 梁体的锚固质量的检测：采用无损检测技术，检测梁体的锚固质量，包括锚板的质量和锚固长度的质量。

4. 步骤预应力混凝土梁锚下预应力质量检测的步骤包括以下几个方面：4.1 计划和准备：根据工程施工进度和质量监督要求，制定检测计划，并准备相应的检测设备和材料。

4.2 预应力钢筋的检测：对预应力钢筋进行检测，包括检测钢筋的种类、规格和布置，以及钢筋尺寸的测量。

4.3 混凝土强度的检测：采取取样和试验的方法，对混凝土的抗压强度和抗折强度进行检测。

4.4 梁体的几何尺寸和平整度的检测：采用测量仪器和工具，对梁体的尺寸和平整度进行测量。

4.5 梁体的锚固质量的检测：采用无损检测技术，对梁体的锚固质量进行检测。

4.6 结果评定和报告编写：根据检测结果，评定梁体的质量，并编写检测报告。

5. 注意事项在进行预应力混凝土梁锚下预应力质量检测时，需要注意以下几个事项：5.1 检测的精确性和可靠性：检测过程中，需要确保测量仪器的精确性和准确性，以及试验设备和材料的可靠性。

引言概述锚下预应力检测技术是一种用于判断锚固效果和预应力损失情况的关键技术。

在建筑、桥梁、道路等工程中，预应力技术被广泛应用，而对于锚下预应力的可靠性检测则成为确保结构安全和性能的关键。

本文将通过概述锚下预应力检测技术的作用和重要性，详细阐述其在实际应用中的五个大点以及每个大点中的相关小点。

正文内容第一大点：锚下预应力检测的意义1. 锚下预应力技术的作用和重要性是确保锚固效果和预应力损失情况的关键。

2. 通过锚下预应力检测，可以及时发现并修复锚固系统中的问题，防止结构的失效和事故的发生。

3. 预应力损失是造成结构强度和稳定性下降的主要原因之一，锚下预应力检测可以及时监测并采取措施减小预应力损失。

第二大点：锚下预应力检测的方法1. 非破坏性检测方法：如应力波法、声发射法和电磁法等，可以在不破坏结构的情况下判断锚下预应力的状态。

2. 破坏性检测方法：如截面法和荷载法等，需要在局部破坏结构的情况下获取锚下预应力的信息。

3. 综合应用多种技术手段：结合不同的检测方法可以提高检测的准确性和可靠性。

第三大点：锚下预应力检测的影响因素1. 锚下预应力检测结果受到预应力锚固深度、预应力水平和预应力锚固长度等因素的影响。

2. 材料因素：预应力锚固材料的强度、变形和腐蚀等情况会对锚下预应力的检测结果产生影响。

3. 温度和湿度变化：温度和湿度的变化会引起结构的膨胀和收缩，从而影响锚下预应力的状态。

第四大点：锚下预应力检测的应用案例1. 大跨度桥梁：通过锚下预应力检测技术，及时发现桥墩锚固系统的问题，确保桥梁的安全性和稳定性。

2. 高层建筑：锚下预应力检测技术可以帮助监测和防止预应力损失，确保高层建筑的结构安全。

3. 地铁隧道：锚下预应力技术可用于监测地铁隧道中锚固系统的工作状态，提前发现并修复问题，确保地铁的正常运行。

第五大点：锚下预应力检测技术的发展趋势1. 微波检测技术：利用微波的特性进行锚下预应力检测，可以实现快速、无损和实时的检测。

锚下预应力检测报告锚下预应力检测报告一、引言本报告旨在对锚下预应力进行详细的检测和评估，以确保施工的质量和安全性。

本文档将对锚下预应力测试的方法、结果与分析进行详细说明，并提供相关附件和法律名词的注释。

二、检测方法2.1 抽样检测：根据预定的抽样方法，选择一定数量的锚下预应力样本进行检测。

2.2 测试仪器：使用专业的锚下预应力测试仪器，如电子测力计、锚固力矩测试仪等。

2.3 测试过程：按照标准程序对锚下预应力进行测试，包括加载、保持时间、释放等步骤。

2.4 数据记录：准确记录测试数据，包括加载力、保持力、释放后的力变化等。

三、检测结果与分析3.1 数据处理：对测试数据进行处理，包括力-位移曲线绘制、力的变化趋势分析等。

3.2 结果评估：根据标准要求，对锚下预应力的测试结果进行评估，判断是否符合设计要求。

3.3 问题诊断：如发现测试结果异常或不符合要求，进行问题诊断分析，找出原因并提出解决方案。

四、测试结果讨论4.1 各个样本的测试结果分析：对每个样本的测试结果进行详细讨论，包括力的变化趋势、是否存在异常等。

4.2 结果对比与统计分析：对多个样本的测试结果进行对比和统计分析，找出规律和问题。

4.3 结果的意义与影响：对测试结果的重要性和影响进行讨论，评估其对工程质量和安全的影响程度。

五、结论与建议5.1 结论：根据测试结果和分析，对锚下预应力的质量和安全性进行评估，并给出结论。

5.2 建议：提出改进措施和建议，以提高锚下预应力的质量和可靠性。

六、附件本文档所涉及的附件如下：附件一：锚下预应力测试数据记录表附件二：测试仪器使用说明书附件三：测试结果数据处理表格七、法律名词及注释本文档所涉及的法律名词及注释如下：1.锚下预应力：指在混凝土结构中通过锚固装置施加的预应力。

2.测试仪器：专用于测量锚下预应力的仪器设备，如电子测力计、锚固力矩测试仪等。

公路桥梁锚口有效预应力检测技术规程公路桥梁锚口有效预应力检测技术规程在公路桥梁的设计与施工过程中，锚口有效预应力是一个重要的技术环节。

为了确保桥梁的安全性和稳定性，有效预应力的准确性和可靠性至关重要。

制定一套科学规范的检测技术规程是必不可少的。

本文将重点探讨公路桥梁锚口有效预应力检测技术规程，以帮助我们更好地理解该技术及其应用。

1. 有效预应力的定义和作用1.1 有效预应力的定义在公路桥梁中，预应力是通过将钢束或钢筋张拉在桥梁结构中，使其在荷载作用下产生预压力，以提高桥梁的强度和刚度。

有效预应力是指预应力作用在结构上的实际力量。

1.2 有效预应力的作用有效预应力的存在可以改善桥梁的结构性能，提高其承载能力和变形能力。

它可以减少桥梁的挠度和裂缝，增强桥梁的整体稳定性和耐久性。

2. 锚口有效预应力检测技术的重要性锚口是预应力锚固的部位，如果锚口的有效预应力无法准确检测，则无法保证桥梁的安全性和稳定性。

制定科学规范的检测技术规程对于确保桥梁的质量和安全至关重要。

3. 锚口有效预应力检测技术规程的制定原则制定锚口有效预应力检测技术规程时，应遵循以下原则：3.1 规范性：规程应具备一定的权威性和规范性，确保技术的准确性和可靠性。

3.2 可操作性：规程应具备较高的实用性，能够在实际施工中进行应用。

3.3 综合性：规程应考虑到不同桥梁类型和不同预应力锚具材料的差异性，确保适用性广泛。

3.4 高效性：规程应提供高效的检测方法，以提高工作效率和减少成本。

4. 锚口有效预应力检测技术规程的主要内容4.1 检测原理和方法规程应详细阐述锚口有效预应力检测的原理和方法，包括应力和应变的测量方法、传感器的选择和布置等。

4.2 仪器设备和材料要求规程应规定锚口有效预应力检测所需使用的仪器设备和材料的要求，包括传感器精度、仪器灵敏度等。

4.3 检测步骤和操作要点规程应详细描述锚口有效预应力检测的具体步骤和操作要点，包括实测数据的采集和记录。

混凝土梁桥预应力张拉质量控制及锚下有效预应力检测技术探讨摘要：在我国经济的快速发展下，人们的出行方式和出行次数开始逐渐增多，交通运输业不仅得到了迅速发展，同时也成为了我国国民经济的重要组成。

在现代土木工程中，桥梁工程的核心离不开预应力，所以直接决定了相关工程的稳定性与使用寿命。

同时，在桥梁工程中，预应力施工难度较大，有着较多的施工步骤，施工专业性较强。

因此，为了进一步控制混凝土桥梁施工质量，规避安全隐患，制定相关的质量控制策略以及分析常见检测技术就显得尤为重要了。

关键词：混凝土梁桥；预应力张拉；锚下预应力检测引言我国交通运输业在近几年来得到了快速发展，各地区陆续开展了桥梁工程，规模与数量正在不断上升。

值得注意的是，在预应力桥梁应用较长时间以后，可能会受到内部、外部因素的影响，导致出现梁体下挠、开裂等一系列情况。

结合业内专家的研究显示，出现梁体开裂、下挠等一系列问题的主要原因来自于预应力损失过大。

为此，对混凝土梁桥工程的预应力张拉预应力检测技术的应用，以及质量的控制进行深入研究有着巨大的现实意义。

1混凝土梁桥预应力张拉质量控制措施1.1做好波纹管施工管理在混凝土梁桥张拉施工中，金属波纹管的镀锌壁厚需要保证超过0.3mm，如果是先简支，后连续的预应力结构，则选择塑料波纹管。

在塑料波纹管的应用过程当中，可以选择专业的焊接设备，对塑料结构进行连接，不能采用简单的胶带纸，或者绳子绑扎进行连接。

在管道方面，可以采用井型钢筋进行固定，施工时要控制好钢筋间距，曲线则不能超过50cm，直线则不能超过80cm，管道在安装时应该平整、平顺，并按照工程设计要求进行拉筋。

1.2规范钢绞线穿束质量在混凝土梁桥工程中，预应力钢绞线、钢丝在进行穿孔时，必须要按照工程要求规范来进行，避免钢绞线、钢丝出现缠绕的现象，并把钢丝或钢绞线顺直，扎牢。

在过往时期的混凝土梁桥预应力张拉施工过程中，钢绞线穿束不标准是一种较为常见的缺陷，很容易出现受力不均匀的情况[1]。

摘要预应力钢束是对预应力混凝土桥梁构架当中十分重要的部件，其性能的好坏直接决定整体的使用情况，预应力损失很大程度上会对桥梁的形状、结构以及使用年限产生很大的影响。

因此，对于钢束有效预应力检测、评估以及相关的计算，对预应力混凝土桥梁具有十分重大的意思价值。

本文针对这种情况进行了系统性的探讨。

国家为推动西部经济落后地区的交通建设和发展,国家主导开展大中跨径混凝土桥梁应力技术研究项目,并取得了巨大的科研成果,本文正是与其研究成果进行比较,借助相关专家研究出的预应力钢束沿程分布规律的探究成果，进行了详细的探究。

在实桥预留测点处，通过横张位移增量法检测方法对钢束的有效预张力进行相应的检测，通过一定的规律计算出实际数据。

对桥梁的结构数据建立科学化的模型，同时，遵循一定的规律计算出相应的数据。

并且通过钢束有效预应力实际测试结果和计划值做详细的对比，以此来判别当前阶段与影流损失的情况。

同时，根据规状态下主梁上下缘混凝土应力实际布局状况，按照相应的标准进实际的操作，同时对已经通过抽检的钢束预应力进行测量出实际值。

桥梁在实际使用阶段，会因为各种各样复杂的原因而产生相应的影响，特别是预应力损失造成的影响。

因此，为了更好的保障桥梁的安全性问题，本文通过利用MIDAS空间模型，同时，考虑到更多可能的发生的状况，对桥梁的安全性做出了相应的检验分析，从理论情况来看，该座大桥在投入使用30年后很大程度上会出现开裂的现状，因此，强烈建议在地板出预留管道处添加相应的预应力钢束或者是增添体外预应力束以此来增强大桥的强度。

关键词:预应力损失，有效预应力预测，结构安全性分析。

AbstractPrestressed steel beam is very important for the prestressed concrete bridge structure of the components, its performance decides the overall usage, the prestress loss will largely affect the shape, structure and service life of the big bridge. Therefore, it is of great value to the prestressed concrete bridge for the detection, evaluation and calculation of the effective prestress of steel beams. This paper makes a systematic study on this kind of situation.This article on the basis of western transport projects "medium and large span prestressed concrete bridge detection technology research" as a reference, with the help of experts of the prestressed steel beam along the distribution of research results, carried out a detailed inquiry. The effective pre tension of the steel beam is measured by the method of the displacement increment method, and the actual data is calculated by the method of the displacement increment method. To establish a scientific model of the structural data of the bridge, at the same time, to follow certain rules to calculate the corresponding data. By comparing the actual test results and the planned value of the effective prestress of the steel beam, the results of the current stage and the loss of the shadow flow can be judged. At the same time, according to the rules of the main beam on the bottom edge of the concrete stress distribution conditions, according to the corresponding standard into the actual operation, at the same time on the steel beam has been measured by the test of the actual value.Bridge in the actual use of the stage, because of a variety of complex causes and the corresponding impact, especially the impact caused by the loss of prestress. Therefore, in order to better protect the safety of the bridge, through the use of MIDAS space model, at the same time, taking into account the more likely occurrence situation, the safety of the bridge has made the corresponding analysis test, from the theoretical perspective, the use of bridge crack status will appear after 30 years largely in input therefore strongly recommended in the floor of the pipeline at the reservation and add the corresponding prestressed steel beam or adding external prestressed tendons in order to enhance the strength of the bridge.Key words: Prestress loss; Effective prestress forecast; Analysis of structural safety目录摘要 (1)Abstract (2)1绪论 (1)1.1研究背景 (1)1.2预应力混凝土桥梁病害及成因 (2)1.2.1预应力混凝土桥梁病害现象 (2)1.2.2病害成因 (3)1.3国内外有效预应力检测研究现状 (4)1.3.1国外研究现状 (5)1.3.2国内研究现状可加内容 (6)1.4本文研究的目的和主要内容 (10)1.4.1研究目的 (10)1.4.2主要内容 (11)1.5研究内容、技术路线和创新点 (11)1.5.1研究内容 (11)1.5.2技术路线的创新点 (12)1.6本文采用的技术路线 (13)2有效预应力评价方法 (15)2.1基本假定 (15)2.2钢束的测试分类 (15)2.3钢束沿程分布模拟 (16)2.3.1平缓束 (17)2.4复杂钢束有效预应力的模拟 (21)2.4.1预应力损失及有效预应力计算 (21)2.4.2有效预应力的模拟 (26)2.5同一截面不同钢束间有效预应力预测 (29)2.5.1基本假定 (29)2.5.2锚固损失δl2简化计算 (30)2.5.3同一截面内各对称钢束间有效预应力的关系原理 (31)3预应力结构工程施工 (33)3.1预应力结构工程特点 (33)3.1.1我国预应力混凝土的现状 (33)3.2预应力结构工程施工中预应力损失及其控制 (34)3.2.1预应力损失 (34)3.3预应力钢绞线断丝或滑丝 (38)3.4预应力不均匀 (39)3.4.1减少预应力损失的措施 (40)3.5本章小节 (41)4预应力精细化施工技术 (42)4.1锚具及其安装就位质量控制 (42)4.1.1锚具质量控制 (42)4.1.2锚具安装就位质量控制 (43)4.2锚具施工中引起的预应力缺陷 (43)4.2.1孔道中心线与锚头垫板面不垂直或垫板中心偏离孔道轴线 (43)4.2.2锚具夹片滑丝 (43)2.2.3锚具碎裂 (44)4.3钢束的梳编穿束工艺 (44)4.3.1钢绞线发生缠绕的原因 (44)4.3.2钢束梳编穿束工艺 (45)4.4预应力张拉施工 (49)4.4.1张拉前的准备工作 (49)4.4.2 张拉施工工艺 (49)4.4.3张拉设备 (50)5锚下有效预应力检测 (51)5.1锚下有效预应力检测 (51)5.2锚下有效预应力检测技术最常用的方法 (52)5.3锚下有效预应力检测技术的频率 (54)5.4锚下预应力检测过程中所出现的问题 (54)5.4.1锚下有效预应力值小于控制张拉预应力值的原因 (54)5.4.2有效预应力值大于控制张拉预应力值的原因 (55)5.5小结 (55)6结论与展望 (57)6.1结论 (57)6.2展望 (57)参考文献 (59)1绪论1.1研究背景根据预应力混凝土桥梁的相关信息记载，德国是其出现最早的地区，随后随着其不断的发展，开始不断扩散到其他地区，主要有美国、日本以及欧洲等。

锚下有效预应力检测技术在某桥梁工程预制箱梁中的应用摘要：预应力混凝土桥梁预制小箱梁锚下的有效预应力直接关系到预应力张拉的质量，锚下有效预应力检测技术能准确测出单根和整束预应力筋的锚下有效预应力，对同束有效预应力、同断面有效预应力大小和不均匀度进行检测，并根据检测结果综合评价预制小箱梁的总体质量状况。

关键词：锚下有效预应力; 预制箱梁;张拉;检测1、概述预应力施工是桥梁施工生命线的重要组成部分，而锚下有效预应力的检测能直接反映出桥梁预应力张拉的实际效果，锚下有效预应力检测技术能准确测出单根和整束预应力筋的锚下有效预应力，对同束有效预应力、同断面有效预应力大小和不均匀度进行检测，直接反映出预应力张拉施工中梳编穿束质量和重复张拉的精度。

2、检测技术原理2.1传统的有效预应力测试方法主要为应变片法（测试单根钢绞线）和传感器法（测试整束钢绞线），但其精度、可靠性、安全性以及经济性较低。

为能准确测出预应力筋锚下有效预应力，可利用新型的有效预应力测试技术，该检测设备包含一体化系统、计算机系统和千斤顶系统。

2.2锚下有效预应力检测技术根据弹模效应与最小应力跟踪原理研发。

当千斤顶带动绞线与夹片沿轴线移动0.5mm时，即测出锚下有效预应力值。

利用本技术检测会对钢绞线进行检测张拉，但不会对已经形成的锚下有效预应力产生影响。

因为检测张拉，夹片只随钢绞线轴线移动0.5mm，远低于限位板的限位面，夹片仍牢牢咬住钢绞线，力放开后，夹片与钢绞线相对位置不发生变化，由于钢绞线是弹性体，在比例极限内，力放松后，钢绞线会恢复原状，其锚下有效预应力也不会发生变化。

2.3本技术能准确测出单根和整束预应力筋的锚下有效预应力，对同束有效预应力、同断面有效预应力大小和不均匀度进行检测。

对比传统方法，本技术具有如下特点：1）无损、高效，不需要对锚固系统埋设应力传感器等测试原件，可真正体现抽检的随机性与代表性。

2）准确，检测精度达1.5%FS。

3）已形成预应力张拉控制的成套体系，可对工艺流程进行全面控制，真正达到少量工程抽检从而全面控制预应力张拉质量的工程目的。
