发电厂设备标识系统KKS总体概念培训课件

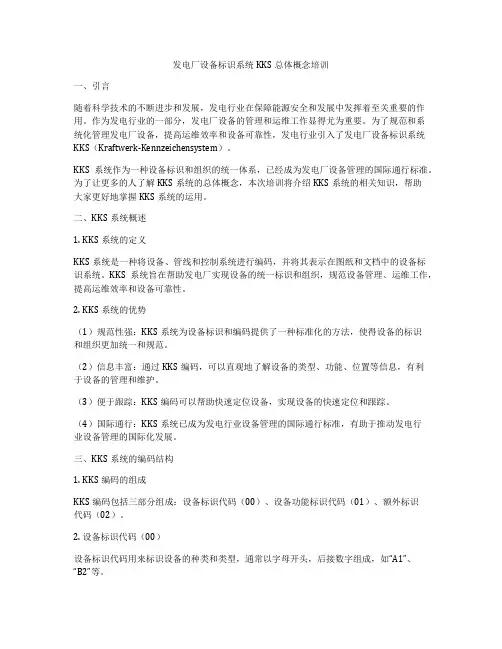

发电厂设备标识系统KKS总体概念培训一、引言随着科学技术的不断进步和发展，发电行业在保障能源安全和发展中发挥着至关重要的作用。

作为发电行业的一部分，发电厂设备的管理和运维工作显得尤为重要。

为了规范和系统化管理发电厂设备，提高运维效率和设备可靠性，发电行业引入了发电厂设备标识系统KKS（Kraftwerk-Kennzeichensystem）。

KKS系统作为一种设备标识和组织的统一体系，已经成为发电厂设备管理的国际通行标准。

为了让更多的人了解KKS系统的总体概念，本次培训将介绍KKS系统的相关知识，帮助大家更好地掌握KKS系统的运用。

二、KKS系统概述1. KKS系统的定义KKS系统是一种将设备、管线和控制系统进行编码，并将其表示在图纸和文档中的设备标识系统。

KKS系统旨在帮助发电厂实现设备的统一标识和组织，规范设备管理、运维工作，提高运维效率和设备可靠性。

2. KKS系统的优势（1）规范性强：KKS系统为设备标识和编码提供了一种标准化的方法，使得设备的标识和组织更加统一和规范。

（2）信息丰富：通过KKS编码，可以直观地了解设备的类型、功能、位置等信息，有利于设备的管理和维护。

（3）便于跟踪：KKS编码可以帮助快速定位设备，实现设备的快速定位和跟踪。

（4）国际通行：KKS系统已成为发电行业设备管理的国际通行标准，有助于推动发电行业设备管理的国际化发展。

三、KKS系统的编码结构1. KKS编码的组成KKS编码包括三部分组成：设备标识代码（00）、设备功能标识代码（01）、额外标识代码（02）。

2. 设备标识代码（00）设备标识代码用来标识设备的种类和类型，通常以字母开头，后接数字组成，如“A1”、“B2”等。

3. 设备功能标识代码（01）设备功能标识代码用来标识设备的功能和属性，通常以字母开头，后接数字组成，如“X1”、“Y2”等。

4. 额外标识代码（02）额外标识代码用来标识设备的附加信息和特殊要求，通常以字母开头，后接数字组成，如“Z1”、“S2”等。

电厂KKS编码培训教程目录•KKS编码概述•KKS编码规则与标准•电厂设备KKS编码方法•电厂系统KKS编码方法•KKS编码在电厂中应用实践•KKS编码培训总结与展望01KKS编码概述KKS编码定义与作用定义KKS编码是一种电厂设备标识系统，用于对电厂中的设备、系统、建筑物等进行统一、标准的命名和编码。

作用KKS编码能够提高电厂设备管理的效率，降低设备维护成本，同时方便不同专业人员之间的交流与合作。

起源发展标准化KKS编码发展历程KKS编码起源于德国，最初是为了满足核电站设备管理的需要而开发的。

随着电力工业的发展，KKS编码逐渐在全球范围内得到推广和应用，并不断进行完善和改进。

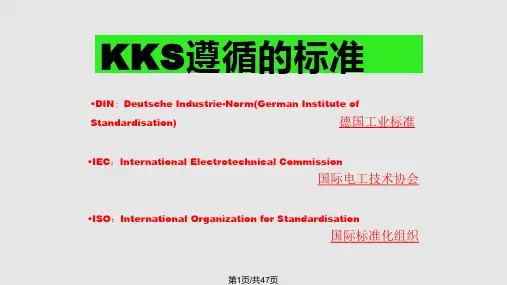

为了促进国际间的交流与合作，国际电工委员会（IEC）制定了KKS编码的国际标准，推动了KKS编码的标准化进程。

01020304设备管理安全管理信息化管理国际交流KKS 编码在电厂中应用意义KKS 编码为电厂设备管理提供了统一的标准和规范，方便设备的采购、安装、调试、运行和维护。

通过KKS 编码，可以迅速准确地定位设备位置，提高电厂安全管理的效率和水平。

采用国际标准的KKS 编码，有利于电厂在国际间的交流与合作，提升电厂的国际竞争力。

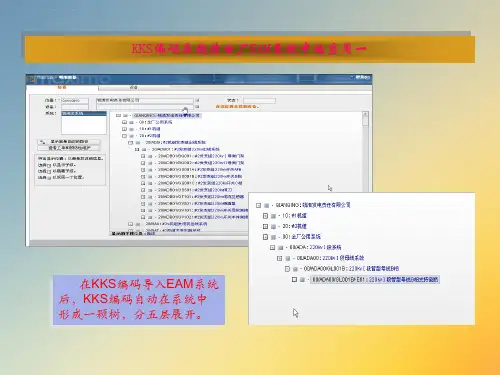

KKS 编码可以与电厂信息化管理系统相结合，实现设备信息的自动化管理和共享，提高管理效率。

02KKS编码规则与标准唯一性每个电厂设备或系统都应具有唯一的KKS 编码，以确保标识的唯一性和准确性。

层次性KKS 编码采用层次化结构，通过不同层级的代码表示设备或系统的不同属性或特征。

可读性KKS 编码应易于理解和识别，方便工作人员进行设备管理和维护。

标识规则03020103避免使用特殊字符在KKS 编码中，应避免使用特殊字符，以免对编码的识别和使用造成困扰。

01字母数字组合KKS 编码采用字母数字组合方式，其中字母表示设备或系统的类别，数字表示具体的设备或系统编号。

02缩写与全称在KKS 编码中，可以使用缩写或全称来表示设备或系统的名称，但应确保缩写或全称的一致性和准确性。

1．KKS的范围电厂KKS编码识别系统是根据任务，形式和位置确定装置，装置分系统，设备。

可在工程设计，建设，运行和维护阶段使用。

KKS是一非语言性识别系统，以确保国际通用性。

在计算机过程中使用是可能的。

KKS，对所有形式的电厂和连接的工艺是统一的识别代码，并且具有充足的容量和足够详细地识别所有系统，组件和结构，以及对采用新技术的扩展性。

另外，考虑了在工程设计，建设，运行和维护阶段识别代码的延续性。

2．分层格式代码由不同的层组成，每一层格式不同，由识别代码（罗马字母）和编号数字（阿拉伯数字）代码构成。

识别代码字母建立在非特定项目基础上，由功能和设备代码组成。

编号数字代码遵从以下原则：-当前一代码变化时，编号从新开始，无须连续。

-编号规定一旦建立后，不可改动。

罗马字母中I和O不能使用。

分层 0 1 2格式A或N AAANN AANNNA：罗马字母N：阿拉伯数字2．1 0层0层代表：-电厂机组-非机组特定装置-扩建本层的标题是整个装置码。

可用数字或罗马字母表示。

例如1代表吸收塔1，2代表吸收塔，0代表石灰石制备，这意味着石灰石制备为吸收塔1和2公用。

本工程中，由于FGD系统对应的是#4机组，因此，凡是只对应#4机的设备，如循环泵、吸收塔、GGH、升压风机等，该数值均取为4。

而对公用的设备，如湿磨、真空皮带、事故浆罐等设备或系统，该数值均取为0。

2．2 1层1层由3个罗马字母（系统识别）和2个阿拉伯数字（系统编号）组成。

本层的标题是系统码。

字母和名称代码根据系统功能给出。

编号表示系统和装置的下级分类。

如HTF10表示吸收循环10。

编号无须连续，一般编为HTF10----HTF20----HTF30。

2．3 2层2层由2个罗马字母（设备识别）和3个阿拉伯数字（设备编号）组成。

本层的标题是设备码。

字母和名称代码根据设备功能给出。

编号表示机械设备，电气，I—C设备的编号。

如AP001表示泵1，编号无须连续。

3．记数方向主方向：由西向东增加方向：由南向北由底向顶旋转方向：起点：北，顺时针4．功能码4．1 功能码HT 烟气处理系统，包括石膏处置，吸收过程烟道系统HTB 烟气侧热交换器，气加热器（蒸汽加热器）HTC 烟气风机系统HTD 吸收塔，烟气洗涤系统HTF 吸收循环HTG 氧化系统，包括供气部分吸收剂供应系统，包括贮存部分HTK 吸收剂制备系统HTL 石膏浆排放的管道系统，包括排放和返回，不包括石膏浓缩和脱水系统HTM 石膏浓缩和脱水系统HTN 石膏干燥系统HTP 石膏贮存，装料系统HTQ FGD供水、及处理系统HTT 排水系统HTW 密封流体供应系统HTX 流体供应系统(控制、保护设备用) HTY 控制和保护设备4．2 功能码HU 气--气加热器HU 气--气加热器系统HUQ 高压水清洗系统HUW 密封-干燥空气供应系统HUD 气--气加热器HUG 清洗空气系统HUY 控制和保护设备4．3 功能码GN 废水处理GN 工艺排水处理系统GNB 过滤，机械清洗GNC 瀑气，空气喷如系统GND 沉淀系统GNE 加酸系统GNF 离子交换系统GNG 蒸发系统GNH除气，干燥系统预热，冷却系统GNJ管道系统，临时贮存系统，主流体的泵系统GNKGNL 流体处理系统以外的储存系统GNN 化学品供应系统再生，反洗系统GNPGNQ 主流体的注入系统GNR 反洗水和残余物去除系统，包括中和GNS 污泥浓缩系统GNT 加热，冷却和反洗流体分配系统GNY 控制和保护设备4．4 功能码HN 烟气排放（无烟气处理）HNA 烟道系统HNC 引风机系统HNE 烟囱系统HNF 烟气循环系统HNY 控制和保护设备4．5 功能码LB 蒸汽系统LBG 辅助蒸汽管道系统4．6 功能码LC 凝结水系统LCN 辅助蒸汽凝结水系统（收集和返回系统）5．设备识别5．1 机械设备 AAA 阀门，挡板等，包括执行机构，手动AB 隔断组件，锁气器AC 热交换器，热交换表面AE 转动，驱动，起吊，回转传动（及操作器）AF 连续输送机，给料机AG 发电机AH 加热，冷却和空调机组AJ 尺寸减小设备，仅工艺的一部分AK 压实和包装设备，仅工艺的一部分AM 混合器，搅拌器AN 压缩机，风机AP 泵AT 清洗，干燥，过滤和分离设备AX 装置维护实验和监测设备5．2 机械设备 BBB 储存设备（箱体）BE 轴（仅安装和维护）BF 基础BN 喷射泵，排放器，喷射器BP 节流器，限位器，孔板（非测量孔板）BQ 吊架，支撑，管架，穿管BR 管道，烟道，溜槽BS 消音器BU 绝缘，保温5．3 直接测量回路 CCD 密度CE 电（如电流，伏，功率，频率）CF 流量CG 距离，长度，位置，旋转方向CH 人工输入（人工操作传感器），（如火检测器）CK 时间CL 液位CM 湿份，湿度CP 压力CQ 质量变量（分析，CD/CM/CV外的材料特性）CS 速度，频率（机械），加速度CT 温度CU 组合的和其他变量CV 粘度CW 重量，质量CY 振动，膨胀5．4 电气设备电气设备KKS编码自成一体系，见电气部分说明。

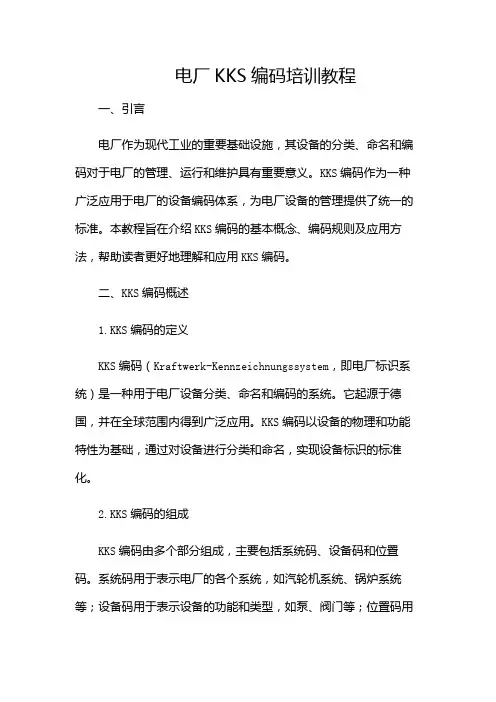

电厂KKS编码培训教程一、引言电厂作为现代工业的重要基础设施，其设备的分类、命名和编码对于电厂的管理、运行和维护具有重要意义。

KKS编码作为一种广泛应用于电厂的设备编码体系，为电厂设备的管理提供了统一的标准。

本教程旨在介绍KKS编码的基本概念、编码规则及应用方法，帮助读者更好地理解和应用KKS编码。

二、KKS编码概述1.KKS编码的定义KKS编码（Kraftwerk-Kennzeichnungssystem，即电厂标识系统）是一种用于电厂设备分类、命名和编码的系统。

它起源于德国，并在全球范围内得到广泛应用。

KKS编码以设备的物理和功能特性为基础，通过对设备进行分类和命名，实现设备标识的标准化。

2.KKS编码的组成KKS编码由多个部分组成，主要包括系统码、设备码和位置码。

系统码用于表示电厂的各个系统，如汽轮机系统、锅炉系统等；设备码用于表示设备的功能和类型，如泵、阀门等；位置码用于表示设备在电厂中的位置，如楼层、房间等。

通过这些编码的组合，可以实现对电厂设备的唯一标识。

三、KKS编码规则及应用1.KKS编码规则（1）编码结构：KKS编码采用层次化结构，由多个层级组成，每个层级代表设备的不同属性。

层级之间通过“.”进行分隔。

（2）编码长度：KKS编码的长度一般不超过20位，包括系统码、设备码和位置码。

（3）编码格式：KKS编码采用字母、数字和特殊字符的组合，其中字母表示设备的功能和类型，数字表示设备的编号，特殊字符用于分隔不同的层级。

2.KKS编码应用（1）设备管理：通过KKS编码，可以实现对电厂设备的统一管理和查询，方便设备的运行和维护。

（2）设备采购：在设备采购过程中，KKS编码可以作为设备的技术规范，确保采购的设备符合电厂的要求。

（3）设备安装：KKS编码可以指导设备的安装和调试，确保设备按照设计要求进行安装。

（4）设备维护：通过KKS编码，可以实现对设备的定期维护和检修，提高设备的运行效率和使用寿命。
