目录
• 电气基础知识 • 电力系统概述 • 电气设备与运行 • 电力电子技术 • 电力系统自动化与智能化 • 电气安全与防护
01
电气基础知识
电流、电压和电阻
03
电流
电压
电阻
电荷的定向移动形成电流，正电荷定向移 动的方向规定为电流方向。
电压是衡量单位电荷在静电场中由于电势 不同所产生的能量差的物理量。
灭火方法与注意事项
切断电源，使用干粉、二氧化碳或泡沫灭火器等不导电的灭火器材 进行灭火。
雷电与静电的防护
雷电的危害
雷电放电时产生极高的电压 和电流，可能导致人员伤亡 、设备损坏和火灾等。
防护措施
安装避雷针、避雷带或避雷 网等接闪器；将建筑物内的 金属物体与防雷装置连接； 采用防雷接地等措施。
静电的危害
THANKS
电磁感应与电磁场
电磁感应
电磁感应是指放在变化磁通量中的导体，会产生电动势。此 电动势称为感应电动势或感生电动势，若将此导体闭合成一 回路，则该电动势会驱使电子流动，形成感应电流。
电磁场
变化的电场和变化的磁场构成了一个不可分离的统一的场， 这就是电磁场。变化的电场和变化的磁场是相互联系的，它 们形成统一的电磁场。
对电力系统进行实时控制，包括PID 控制、模糊控制、神经网络控制等 。
计算机技术
进行数据处理和分析，包括数据采 集、存储、处理、显示等。
保护技术
对电力系统进行故障检测和隔离， 包括过流保护、差动保护、距离保 护等。
电力系统智能化的概念与发展
01 02
电力系统智能化的定义
在电力系统自动化的基础上，利用人工智能、大数据、云计算等先进技 术，实现电力系统的自适应、自学习、自优化等功能，进一步提高电力 系统的运行水平和效率。

电气培训完整ppt课件

电气培训完整ppt课件
燃料车间两路电源引自400VII、III 。独立运行，不合环。
精选PPT课件 12
跳转到第一页
精选PPT课件 13
跳转到第一页
发电机的工作原理
精选PPT课件 14
跳转到第一页
发电机的工作原理
交流电（英文:AlternatingCurrent，简写AC）是指大小和 方向都发生周期性变化的电流，英文简写为AC 。
精选PPT课件
18
跳转到第一页
精M选ZPP－T课件 10型组合式同期表外形图
跳转到第一页
发电机的工作原理
转子的励磁绕组通入直流电流，产生磁场，由同轴的 汽轮机带动旋转，转子磁场随同一起旋转，磁场接近 于正弦分布。每转一周，磁力线顺序切割定子的每相 绕组，在三相定子绕组内感应出三相交流电势。 发电机带对称负载运行时，三相电枢电流合成产生一 个同步转速的旋转磁场。定子磁场和转子磁场相互作 用，会产生制动转矩。从汽轮机输入的机械转矩克服 制动转矩，发电机即可发出有功功率。所以调整有功 功率就得调节汽机的进汽量。调发电机端电压或调发 电机的无功功率必须调节转子电流。
9
进入金属塔器、 浆池等特别潮湿 的环境内检修必 须使用36V以下 的安全电压
跳转到第一页
二、电气设备的额定电流
电气设备的额定电流是指周围介质在额定 环境温度时，其绝缘和载流导体及其连接 的长期发热温度不超过极限值所允许长期 通过的最大电流值。
我国采用的周围介质额定温度如下： ①电力变压器和大部分电器(如断路器、隔离开关、
精选PPT课件 17
跳转到第一页
发电机同期并列
发电机组投入并列运行的整个过程叫做并列。 并列的方式：准同期、自同期 准同期：待并发电机组先加励磁电流，调节其端电压的状态 参数使之符合并列条件，再合上断路器QF，这种操作为准同 期并列。 自同期并列操作是将一台未励磁电流的发电机组升速到接近 于电网频率，在滑差角频率不超过允许值，且机组的加速度 小于某一给定值的条件下，首先合上并列断路器开关QF，接 着立刻合上励磁开关SE，给转子加上励磁电流，在发电机电 动势逐渐增长的过程中，由电力系统将并列的发电机组拉入 同步运行。

电气技术培训PPT课件

电气技术培训PPT课件

3、IT系统的保护效果分析： （1）无保护接地 Ud=IrRr=3UφRr /︱3Rr+Zj︱ （2）有保护接地 Ud=3UφRb /︱3Rb+Zj︱ Ud—设备外壳对地电压 Rb—保护接地电阻 Zj—系统对地的绝缘阻抗 Ir 、Rr—人体电流、电阻 Uφ—系统相电压
例某380V IT系统，由数公里长电缆线路供 电，已知系统对地绝缘阻抗7000Ω，该系统 有人触及故障电机外壳，通过计算在有、无 保护接地的条件下通过人身的电流和设备对 地电压？（保护接地电阻为4 Ω，人体电阻为 1000 Ω）
流50mA，危险。
I=3Uφ/（3Rr+Rj) 绝阻
Rj — 系统对地
第二节防止电击事故措施
1)绝缘和屏护措施
防止电击事故措施
2)采用安全电压 3)电气设备安全接地
我国安全电压等级：42V、36V、24V、 12V、6V；直流安全电压上限72V
最小安全距离：
电压等 1以 1~10 20~35 110 220 500 级KV 下
TN—C：系统的中性线与保护线合一
TN系统 TN—S：系统的中性线与保护线分开
TN—C—S：系统的中性线与保护线 一部分合一，一部分分开。
二、保护接地
1、保护接地：
把故障情况下可能出现接触电压
的电气设备外壳与独立的接地装
置相连接。
2、保护接地原理：
接地电阻足够小
降低设备
外壳对地电压
防止接触
电压触电。
2、通电时间：长时间通电,8~10mA也可能致命 3、人体电阻：因人而异。包括体内电阻和表皮电阻 4、电流途径：左手至脚最危险 ,左脚至右脚危 险最小. 5、电流种类及电源频率：50~60HZ对人体伤害 最大

电气知识培训ppt课件

电气知识培训ppt课件
特点
自愈能力、高安全性、优质电能质量、高效资产管理和高度集成化。
微电网的运行与控制
微电网的构成
分布式电源、储能装置、能量转 换装置、负荷监控及保护装置等
。
运行模式
并网运行模式和孤岛运行模式，根 据电网和微电网的状态进行切换。
控制策略
基于分层控制的策略，包括主控制 器、分布式电源控制器和负荷控制 器等，实现微电网的稳定运行和能 量优化管理。
电磁场
变化的电场和磁场相互激发、相互联 系形成统一的电磁场。
电气设备与元件
电气设备
用于电能的生产、传输、分配和使用的设备，如发电机、变 压器、开关设备等。
元件
构成电气设备的基本单元，如电阻器、电容器、电感器等。
CHAPTER 02
电力系统与电网
电力系统的组成与结构
01
02
03
04
发电系统
包括各种类型的发电厂和发电 机组，将一次能源转换为电能
CHAPTER 04
电气安全与防护
电气事故的危害与原因
人身伤害
01
电击、电伤、电磁场伤害等
财产损失
02
设备损坏、火灾、爆炸等
事故原因
03
设备缺陷、操作失误、管理不善等
电气安全的基本措施
01
02
03
04
保证电气设备的绝缘性 能良好
采用安全电压和安全间 距
采用漏电保护和接地保 护
加强电气设备的维护和 保养
利用电磁感应原理，通过变换交流电 压、电流和阻抗等参数，实现电能的 传输和分配。
变压器的结构组成
主要包括铁芯、绕组、油箱、冷却装 置等部分，各部分的功能和作用。
变压器的运行特性

电气培训课件(精选)

电气培训课件(精选)
强调新能源和智能电网在可持续发展和环保 方面的重要性，以及需要解决的问题和挑战 。
D
谢谢聆听
个用户。
输配电原理
03
介绍电能传输的基本原理，如电压、电流、功率因数等概念，
以及输配电过程中的损耗与效率问题。
电力负荷计算与调度
1 2 3
电力负荷计算
介绍负荷曲线的概念，以及如何进行负荷预测和 计算，为电力系统的规划和运行提供依据。
电力调度
介绍电力系统的调度原则和方法，包括有功功率 和无功功率的平衡、频率和电压的调整等，以确 保电力系统的稳定运行。
触电急救措施
迅速切断电源
发现有人触电时，应立即切断电 源或用绝缘物体将触电者与带电
体分开。
心肺复苏
触电者脱离电源后，应立即进行心 肺复苏，包括胸外按压和人工呼吸 。
及时送医
在进行现场急救的同时，拨打120 急救电话，将触电者送往医院接受 进一步治疗。
03 电力系统与设备
电力系统概述
电力系统的定义与组成
智能电网应用案例
列举智能电网在电力系统中的实际应用案例，如智能电表、需求 响应等。
微电网技术及应用
微电网概念及特点
阐述微电网的定义和特点，如独立性、可调度性 等。
微电网关键技术
分析微电网中的关键技术，如分布式发电、储能 技术、能量管理等。
微电网应用案例
介绍微电网在不同场景下的应用案例，如偏远地 区供电、数据中心供电等。
所做的功。
电阻
电阻是描述导体导电性能的物理 量，用R表示。电阻由导体两端 的电压U与通过导体的电流I的比
值来定义，即R=U/I。
直流电路与交流电路
01
直流电路
直流电路是指电流方向和大小都不随时间变化的电路， 简称DC电路。

《电工培训》ppt课件完整版

《电工培训》ppt课件完整版

04
根据评估结果，对学员 进行成绩评定，并给出 相应的改进建议。
学员反馈收集及持续改进计划
通过问卷调查、面对面交流等方式， 收集学员对培训课程的反馈意见。
制定具体的改进措施和计划，对培训 课程进行持续优化和改进。
针对学员反馈的问题，及时进行分析 和总结，找出问题的根源。
定期对改进效果进行评估，确保改进 措施的有效性和可持续性。
用于固定和保护光源，同时起到美观和装饰 作用。
电气附件
配电系统
如开关、插座、镇流器等，用于控制光源的 启动和关闭，以及稳定电流和电压。
包括电线、电缆、配电箱等，用于将电源引 入照明系统并分配到各个灯具。
照明设计原则和技巧分享
01
功能性原则
确保照明系统满足使用要求，提供 均匀光照和足够亮度。
经济性原则
考虑照明系统的投资和运行成本， 选择性价比高的产品和方案。
03
02
艺术性原则
注重照明系统的美观和装饰效果， 与建筑风格相协调。
安全性原则
确保照明系统的电气安全，防止触 电和火灾等事故发生。
04
LED照明产品优势及选型建议
LED照明产品优势
节能、环保、寿命长、响应快、色彩 丰富等。
LED灯具选型建议
熔断器
用于短路保护，当电路远距离频繁接通和分断交直 流主电路及大容量控制电路。
继电器
用于控制、保护、调节电路，实 现自动控制和保护功能。
配电系统组成部分剖析
进线柜
接收和分配电能，装有进线开关、避雷器、 电压互感器等。
电容补偿柜
提高功率因数，减少线路损耗，装有电容器、 电抗器等。
《电工培训》ppt课件完整版
contents

电气培训ppt课件

电气培训ppt课件

PWM控制技术
通过脉宽调制实现整流和 逆变的控制，提高电能转 换效率。
直流-直流变换技术
降压变换器（Buck Converter）
将输入电压降低至所需电压的变换器。
升压变换器（Boost Converte…
将输入电压升高至所需电压的变换器。
升降压变换器（Buck-Boost Co…
可实现输出电压高于或低于输入电压的变换器。
频和交-交变频两种方式。
05
电机与拖动技术
电机类型及其工作原理
直流电机
通过直流电源供电，利用电磁感应原理实现电能 与机械能的转换。
步进电机
一种将电脉冲信号转换成相应角位移或线位移的 电动机，具有快速启停、精确定位等特点。
ABCD
交流电机
通过交流电源供电，利用电磁感应原理或永磁体 产生磁场，实现电能与机械能的转换。
绝缘栅双极晶体管（IGBT）
具有电压控制电流的特性，适用于高频开 关电路。
结合了GTR和MOSFET的优点，具有高速、 高压、大电流的特性。
整流与逆变技术
整流技术
将交流电转换为直流电的 过程，包括半波整流、全 波整流和桥式整流等。
逆变技术
将直流电转换为交流电的 过程，包括方波逆变、正 弦波逆变等。
记录与分析
对设备维护、检修及故障处理 情况进行记录与分析，总结经
验教训，提高维护水平。
触电急救措施
迅速切断电源
在发生触电事故时，首先要迅速切断 电源，使触电者脱离电源。
判断伤情
检查触电者的呼吸、心跳等情况，判 断伤情的轻重缓急。
心肺复苏
对于呼吸、心跳停止的触电者，应立 即进行心肺复苏术，包括胸外按压和 人工呼吸。
性能分析

电气知识培训ppt课件精选全文

电气知识培训ppt课件精选全文

三
看各分项的系统设计图纸，对系统由一个比较明确的概念.
低压开关柜分为抽出式开关柜（GCS、GCK、MNS等），固定 式开关柜（GGD、XM配电箱、XL动力柜等）。
按用途分类
分为进线柜、出线柜、计量柜、补偿柜（电容柜）、转角柜、 母线联络柜、PT柜、隔离柜
配电柜的分类
集团用配电柜
1、KYN61-40.5KV金属铠装 移开式高压开关柜
配电柜的分类
集团用配电柜
结构特征 G：固定式 Y：移动式
额定电压KV 12：12KV 40.5：40.5KV
使用条件 N:户内型W: 户外型
设计系列序号 28：28系列 61：61系列
KYN28-12A表示12KV金属铠装移动式户内型开关柜。
配电柜特点
高压柜的“五防”功能
配电柜型号说明
低压柜型号说明
GG D
辅助电路方案代号
2、KYN28A-12KV金属 铠装中置式高压开关柜
配电柜的分类
集团用配电柜
3、 GGD、MNS、GCS、GCK低 压交流开关柜
配电柜的分类
集团用配电柜
4、XL动力柜、XM配电箱、 暗装箱
5、 EPS应急电源柜
配电柜的分类
集团用配电柜
6、 UPS不间断电源
配电柜的分类
电气知识培训
电气公司
目录
1
配电柜知识
2
电仪工程安装
3
安全用电
第一章 配电柜知识
配电柜型号说明及特点 公司产品及资质 配电柜制作工艺
电力系统
电力系统
配电柜定义
在电力系统的末端负责分配电能 和电力线路、用电设备的监测、控制 而集成电气元件的柜体被称为配电柜。

电气安全基础知识培训(完整版)ppt

电气安全基础知识培训(完整版)ppt
对设备进行润滑保养， 保持设备运动部件的灵 活性和准确性。
04
定期对设备进行预防性 维护，延长设备使用寿 命。
电气设备故障排除与处理流程
逐一排查故障原因
切断电源，进行安全检查
在排除故障前，必须先切断电源 ，确保工作人员安全。
根据初步判断的故障类型，逐一 排查可能的原因，如线路老化、 元件损坏等。
修复故障
电气安全的重要性
随着现代社会的发展，电气设备和设施在各个领域得到广泛应用，如工业、交 通、医疗、家庭等。因此，电气安全对于保障人身安全、财产安全以及社会稳 定具有重要意义。
电气安全法规与标准
电气安全法规
各国政府为了保障电气安全，制定了一系列法规和标准，如 国际电工委员会（IEC）标准、中国国家电气标准等。这些法 规和标准对电气设备的制造、使用、维护等方面提出了明确 的要求和规范。
安装防火设备
在易燃易爆场所安装防火 设备，如烟雾报警器、灭 火器等，及时发现并扑灭 火源。
定期检查和维护
定期对电气设备进行检查 和维护，确保设备正常运 行，防止火灾事故的发生 。
防雷措施
安装避雷设备
加强雷电预警
在建筑物和电气设备上安装避雷设备 ，如避雷针、避雷带等，防止雷击对 设备和人员造成伤害。
严格遵守国家及地方安全 用电规程，确保用电பைடு நூலகம்备 和设施符合安全标准。
使用保护设备
使用漏电保护器、接地保 护等设备，确保在发生漏 电或接地故障时及时切断 电源。
定期检查和维护
定期对电气设备进行检查 和维护，确保设备完好无 损，防止触电事故的发生 。
防火措施
遵守防火规定
严格遵守国家及地方防火 规定，确保电气设备符合 防火要求。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
18
跳转到第一页
MZ－10型组合式同期表外形图 .
19
跳转到第一页
两种同期方式的优缺点
1、准同期方式 （1）开机→励磁升压→同期操作→合闸（合QF） （2）优点：冲击电流小 （3）缺点：并列操作时间长；操作要求高；操作系统复 杂，要求严格 （4）分为手动准同期和自动准同期 2、自同期方式 （1)开机→转数升至95%ne→合QF→励磁升压，拉入同步 （2)优点：并列快；操作简单；接线简单 （3）缺点：冲击电流大；并列瞬间引起系统电压短时严 重下降；系统之间不能采用自同期并列
. 11
跳转到第一页
两台升压变（主变），低侧分别 接于10KV I、III，高侧接于110KV母 线。中性点采用刀闸直接接地。 110KV采用单母线。
电网通过两条110kv线路(瀛浦线、 秦曹线)与我厂110升压站相连接。
化水车间两路工作电源引自400V循I 、II段。一用一备，自动投入。
燃料车间两路电源引自400VII、III 。独立运行，不合环。
额定电压. 为1000伏以下电气设备称为低压设备，1000伏 及以上的电8 气设备称为高压设备。
跳转到第一页
我公司交流电的等级
高压 110Kv （ 主 变 高 侧 、 联络线）、 10KV（发
电机出口） 低压
380V、220V 以及安全电压 36V. 、24V、12V
9
进入金属塔器、 浆池等特别潮湿 的环境内检修必 须使用36V以下 的安全电压
. 12
跳转到第一页
. 13
跳转到第一页
发电机的工作原理
. 14
跳转到第一页
发电机的工作原理
交流电（英文:AlternatingCurrent，简写AC）是指大小和 方向都发生周期性变化的电流，英文简写为AC 。
三相电是一组幅值相等、频率相等、相位互相差120度的 三相交流电，由有三个绕组的三相发电机产生，是工业 上常用的电源。
同步发电机由定子和转子两部分组成。定子是发出电力 的电枢，转子是磁极。定子由电枢铁芯，均匀排放的三 相绕组及机座和端盖等组成。转子由励磁绕组、铁芯和 轴、护环、中心环等组成。
. 15
跳转到第一页
发电机的工作原理
转子的励磁绕组通入直流电流，产生磁场，由同轴的 汽轮机带动旋转，转子磁场随同一起旋转，磁场接近 于正弦分布。每转一周，磁力线顺序切割定子的每相 绕组，在三相定子绕组内感应出三相交流电势。

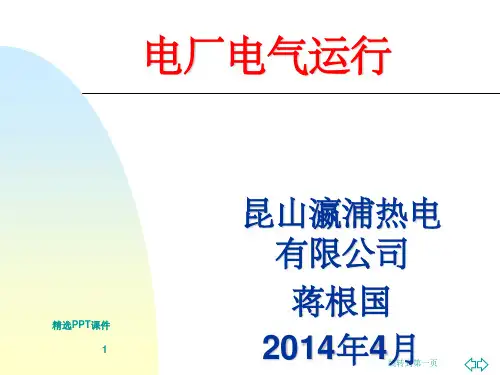

电厂电气运行
昆山瀛浦热电 有限公司
蒋根国
.
1
2014年4月
跳转到第一页
电力系统
由发电、输电、变电、配电和用电等环节组成的电 能生产与消费系统。它的功能是将自然界的一次能 源通过发电动力装置转化成电能，再经输电、变电 和配电将电能供应到各用户。为实现这一功能，电 力系统在各个环节和不同层次还具有相应的信息与 控制系统，对电能的生产过程进行测量、调节、控 制、保护、通信和调度，以保证用户获得安全、经 济、优质的电能 。
供给发电机转子直流建立转子磁场的系统称为发电机 励磁系统。
①它励励磁系统；它励励磁是由一台与发电机同轴的 交流发电机产生交流电，经整流变成直流电，给发电 机转子励磁。（#1、2机）
②自并激励磁系统。自并激励磁是将来自发电机机端 的交流电经变压器降压，再整流变成直流电，作为发 电机转子的励磁。（#3机）
10
跳转到第一页
一次接线方式
我们公司的一次接线方式为：
10KV厂用母线按炉分段，分成五段。 三台发电机分别接于10KV I、III、IV 段。0.4KV厂用母线除按炉分成五段分 别通过降压变（＃１～５厂变）引自相 应10KV母线外，设有一台备用厂变（＃ 0变）接在10KV II段，作为各厂变的 备用电源。另设两台循泵变引自10KV I和III段，两台循泵变互为备用。
. 2
跳转到第一页
水电厂
核电厂
火电厂
220kV
枢纽变 电站
风力发电机

变 电 所
. 3
居民
终端变 电所
跳转到第一页
系统
一次系统 二次系统
一次系统:构成电能生产、输送、分配和使用的 系统，称为一次系统. 二次系统:对一次系统进行保护、监控、测量、 控制的系统，称为二次系统。
跳转到第一页
二、电气设备的额定电流
电气设备的额定电流是指周围介质在额定 环境温度时，其绝缘和载流导体及其连接 的长期发热温度不超过极限值所允许长期 通过的最大电流值。
我国采用的周围介质额定温度如下： ①电力变压器和大部分电器(如断路器、隔离开关、
互感器等)的额定周围空气温度取为40℃。 ②敷设在空气中的母线、电缆和绝缘导线等为25℃。 ③埋设. 地下的电力电缆的额定泥土温度为25℃。
电气设备
一次设备 二次设备
电气一次系统的设备称为一次设备，电气二次 系统的. 设备，称为二次设备。
4
跳转到第一页
电气一次设备
. 5
①生产和转换电能的设备 ②开关电器。用来接通或断开电路。 ③限流电器 ④载流导体 ⑤补偿设备 ⑥仪用互感器 ⑦防御过电压设备 ⑧绝缘子 ⑨接地装置
跳转到第一页
. 6
跳转到第一页
. 7
跳转到第一页
高低压电气设备
电气设备的额定参数 一、电气设备的额定电压 额定电压就是国家规定的电气设备标准的电压等级，是 电气设备设计时所依据的电压值。在这一电压下工作时， 电气设备的技术经济性能能够达到最佳状态，保证可靠 长期运行。
第一类额定电压是指100伏及以下的额定电压
第二类额定电压是指100～1000伏之间的额定电压 第三类额定电压是指1000伏及其以上的电压等级。
. 17
跳转到第一页
发电机同期并列
发电机组投入并列运行的整个过程叫做并列。 并列的方式：准同期、自同期 准同期：待并发电机组先加励磁电流，调节其端电压的状态 参数使之符合并列条件，再合上断路器QF，这种操作为准同 期并列。 自同期并列操作是将一台未励磁电流的发电机组升速到接近 于电网频率，在滑差角频率不超过允许值，且机组的加速度 小于某一给定值的条件下，首先合上并列断路器开关QF，接 着立刻合上励磁开关SE，给转子加上励磁电流，在发电机电 动势逐渐增长的过程中，由电力系统将并列的发电机组拉入 同步运行。
发电机带对称负载运行时，三相电枢电流合成产生一 个同步转速的旋转磁场。定子磁场和转子磁场相互作 用，会产生制动转矩。从汽轮机输入的机械转矩克服 制动转矩，发电机即可发出有功功率。所以调整有功 功率就得调节汽机的进汽量。调发电机端电压或调发 电机的无功功率必须调节转子电流。
.
16
跳转到第一页
