14、B热网加热器检修文件包

新疆其亚铝电有限公司2017年 #1机组大修检修文件包（热控专业）编写：审核：批准：热工专业检修文件包目录电动执行器检修 (3)电动调节门检修 (18)气动二位执行机构检修 (34)气动调门检修 (49)热电偶检修 (64)热电阻检修 (79)压力开关检修 (94)差压开关检修 (109)温度表检修 (124)压力表检修 (140)涡流传感器检修 (156)速度传感器检修 (173)前置器检修 (190)TSI检修 (205)ETS检修 (217)DEH检修 (217)新疆其亚铝电有限公司电动执行器检修编制：审核：批准：检修时间：年月日至年月日检修文件包编表附件一（可选）不符合项通知及处理单编号：- 年月日附件二（可选）项目调整申请单附件三 (可选)：文件包修改记录#1机组检修文件包编号：新疆其亚铝电有限公司电动调整门检修编制：审核：批准：检修时间：年月日至年月日检修文件包编审表附件一（可选）不符合项通知及处理单编号：- 年月日附件二（可选）项目调整申请单附件三(可选)：文件包修改记录#1机组检修文件包编号：新疆其亚铝电有限公司气动二位执行机构检修编制：审核：批准：检修时间：年月日至年月日检修文件包编审表附件一（可选）不符合项通知及处理单编号：- 年月日附件二（可选）项目调整申请单附件三 (可选)：文件包修改记录#1机组检修文件包编号：新疆其亚铝电有限公司气动调门检修编制：审核：批准：检修时间：年月日至年月日检修文件包编审表。

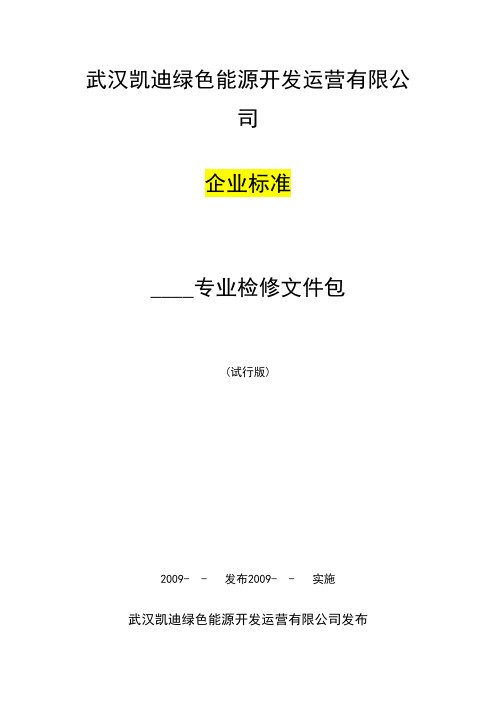

武汉凯迪绿色能源开发运营有限公司企业标准____专业检修文件包(试行版)2009- - 发布2009- - 实施武汉凯迪绿色能源开发运营有限公司发布0、前言....................................................1、***检修文件包.....................................................2、***检修文件包.....................................................3、***检修文件包.....................................................4、***检修文件包.....................................................5、***检修文件包.....................................................6、***检修文件包.....................................................7、***检修文件包.................................................... (续)为了加强凯迪生物质电厂设备的检修管理，提高设备的可靠性，延长设备使用寿命，指导检修人员正确地进行检修，特制定本检修文件包。

由于凯迪生物质电厂工程尚未投产，设备厂家所供原始资料很不齐全，检修文件包中难免会有许多不妥之处，这些将在检修实践中不断修改，使之不断完善。

本检修文件包引用下列资料编写制定： 1、部颁《电力安全工作规程》 2、部颁《发电企业设备检修导则》 3、设备制造厂运行、维护手册。

本检修文件包适用于凯迪所有12MW发电机组的检修工作。

本检修文件包由武汉凯迪绿色能源开发运营有限公司设备检修部负责编写并归口管理。

QB检修作业文件包编制规则******发电公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 检修作业文件包编写的基本要求 (1)5 编制方法 (2)附录 A （规范性附录）检修作业文件包编写样本 (9)前言为了使中国华电集团公司检修作业文件包编写规范化、标准化，制定本标准。

本标准是按照DL/T 800-2001《电力企业标准编制规则》的规则，根据 DL/Z 870-2004《火力发电企业设备点检定修管理导则》和《中国华电集团公司点检定修管理实施指导意见》的内容编制。

本标准的附录Ａ为规范性附录。

本标准由中国华电集团公司安全生产部提出。

本标准由中国华电集团公司安全生产部归口并负责解释。

本标准起草单位：本标准主要起草人：本标准是首次发布。

检修作业文件包编制规则1 范围本规则的目的是为检修作业文件包的编写提供指导，统一规范检修作业文件包的格式，并使检修作业文件包符合企业技术规则的要求。

本规则规定了中国华电集团公司所属各发电企业设备检修所使用的检修作业文件包的编制和使用目的、管理职责和使用要求；规定了设备检修程序和技术记录的内容及编制方法。

本规则适用于中国华电集团公司所属各发电企业发电设备和辅助生产系统检修工作及承担检修工作的各生产部门和人员，也适用于承包本公司检修任务的所有承包商。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

《电力企业标准编制规则》《发电企业设备检修导则》《电业安全工作规程》《火力发电厂危险点分析及预控措施》厂家图纸及说明书3 术语和定义检修作业文件包：是指在实施设备检修活动中所需要而产生的，经审核和批准且符合文档规范的文件集合，是提供要求检修工作人员完成指定的工作任务和全过程检修作业活动的书面文件汇总。

吉林新力热电有限公司QG/JXRD 15.06-2004检修文件包编制和使用导则1 范围本标准的目的是为检修文件包的编写提供指导，统一规范检修文件包的格式，并使检修文件包符合企业技术标准的要求。

本标准规定了本公司设备检修所使用的检修文件包的编制和使用目的、管理职责和使用要求；规定了设备检修程序和技术记录的内容及编制方法。

本标准适用于本公司发电设备和辅助生产系统检修工作及承担检修工作的各生产部门和人员，也适用于承包本公司检修任务的所有承包方。

2术语和定义检修文件包：是为指导检修工作负责人完成指定的工作任务，由设备管理人员或准备人员按本导则编写并提供，交检修工作负责人携带、保管、使用、记录和补充的有关检修作业的书面文件的汇总，即最终形成的管理工作经验反馈及永久性的记录报告。

3编制和使用检修文件包的目的3.1提供工作指令，明确检修项目、施工范围、工作负责人、施工工期和进度，通过有计划的跟踪和检查，及时掌握其完成状态及最终完成情况。

3.2提供实用性和操作性很强的设备检修程序，控制检修（调试、试验）工作按正确的工艺并在受质量控制的监督验证下完成，确保设备检修质量的可靠性。

3.3提供必要的检修记录表格，以便检修人员可以按规范的表格记录检修过程中要求记录的设备技术状况和检修状态（如工日、备品、材料、设备使用），为检修总结提供数据统计资料。

3.4提供在检修过程中发现的各种与正常工艺不相符或超越项目内容或新的缺陷的处理原则和操作步骤，使检修过程中超越计划和程序内容的部分得以再控制，并为今后检修工作提供经验反馈资料。

3.5作为检修项目完工的总结报告，关闭文件。

4管理职责4.1检修文件包一般由设备管理人员或其它指定人员负责编制，由设备管理人员负责修订完善。

并由生产策划部（设备管理部门）负责按规定格式统一排版印制。

4.2每次计划检修前，生产策划部（设备管理部门）应向各检修单位提供相应的、齐全的设备检修文件包。

并应办理有关交接手续。

设备/项目作业名称发电机检修文件包编制（修改）审核批准签名日期签名日期签名日期目录设备/项目作业名称序号内容1 检修工作任务单2 修前准备3 检修工序卡4 检修项目局部及检修工序、工艺修改记录5 检修数据记录表6 缺陷处置单7 不符合项处理单8 检修项目完工报告单9 附件一检修任务单设备名称发电机设备代码检修计划设备检修类别□A级检修□√B级检修□C级检修□ D级检修□事故抢修□其它计划工作时间本次检修第日至第日计划工日工日主要检修项目1 发电机抽转子, 发电机定子、转子检查, 测点检查，励磁刷架、接地刷架检查,出线套管、CT检查2 发电机定子全台槽楔更换3 定子绕组水路密封性试验、定子绕组内冷水分路流量测试、发电机整体密封试验4 定子绕组绝缘、直阻、交直流耐压、定子绕组端部手包绝缘表面对地电位试验、定子绕组端部模态试验；转子绝缘、直阻、交流阻抗、通风试验、密封试验；发电机空载、短路试验、轴电压试验5 发电机中性点柜内设备、发电机出线PT、避雷器、PT中性点至中性点柜电缆清扫检查预试6 发电机绝缘过热装置、射频监测仪清扫检查修后试运计划：工作许可□√电气一种工作票□电气二种工作票□电气继保工作票热力机械工作票□仪控工作票其它工作许可条件□动火工作票□√脚手架□拆除保温□封堵打开□设置围栏□安全网□其它工作票编号修后目标：确保一个检修周期内无非停质检点分布：W点工序质检内容1 7 抽转子2 8.3 检查、校验测温元件3 8.6.1 全台定子槽楔更换及弹性波纹板深度测量4 9.6 转子中心孔泄漏试验5 9.7 转子通风道检查6 18 安装汽励侧风扇7 22 出线盒内检查8 23 发电机接线及中性点变柜内设备检查9 25 刷架及隔音罩安装10 26 发电机内部检查封人孔H点工序1 1 发电机修前试验2 8.6.9 发电机铁芯损耗试验3 8.8 检修中发电机定子绕组试验4 9.9 检修中发电机转子绕组试验5 14 穿转子6 24 发电机修后试验、出现PT柜、中性点变压器柜内设备预试7 27 整体密封试验验收人员确认W点H点签字签字文件包签字方电厂方施工方（一式两份，电厂方项目专责人留存一份，另一份存文件包中。

发电厂检修文件包主要内容
检修文件包主要内容（发电企业设备检修导则DL/T838-2003）：1）检修任务单----检修计划、工作许可、检修后设备试运行计划、检修前交底。

2）修前准备-------设备检修所需图纸和资料、主要备品配件和材料清单、工具准备。

3）检修工序、工艺------工作是否许可、现场准备、（拆卸与解体、检修、复装阶段的工序和工艺标准）、自检、结束工作。

4）工序修改记录。

5）质量签证单-----质量点签证、三级验收。

6）不符合项处理单。

7）设备试运行程序、措施。

8）完工报告单-----检修工期、检修主要工作、缺陷处理情况、尚未消除的缺陷及未消除的原因、（设备变更或改进情况、异动报告和图纸修改）、技术记录情况、质量验收情况、设备和人身安全、实际工时消耗记录、备品配件及材料消耗意见、总体检查和验收。

警告：在水室焊接须做好安全措施,并留人监护；在焊接时应保护好管板及管口，不得损伤☐ 4.2.2.1 首先将出现泄漏的焊缝挑掉，清理干净。

☐4。

2。

2。

2如有裂纹，用打磨或铲削法除去受影响的金属，裂缝要除净。

☐4。

2。

2。

3切割或打磨出一个“V”型坡口.☐4。

2。

2。

4从修理部位消除所有异物。

☐ 4.2。

2.5用材料相同的焊条进行补焊，然后除去所有氧化皮及焊渣.☐4。

3 钢管检查☐ 4.3.1低加汽侧充压缩气，水侧管口查漏.用压缩空气在壳侧内充压，压力小于0.2MPA.☐ 4.3.2 如发生泄漏则应采用堵管和加胀的方法。

☐ 4.3.3 堵管方法：☐ 4.3.3.1确定受损的管子,并标明在管板圈上,然后测定受损管子内径,选用合适的胀管器放入管内对管子离管板面50～75mm部位进行扩胀将管子内径扩大0.13mm，以保证堵管部分管子与管板完全贴合。

☐ 4.3。

3。

2将管口清洗干净，用专用工具将堵头敲入管中，并将堵头塞平。

☐4。

3。

3.3按焊接工艺要求焊接。

☐4。

4 附件检查☐4。

4。

1 水位计检查，水位计指示清晰、准确。

☐ 4.4。

2 汽、水室安全门检查修复。

☐ 5. 装复☐ 5.1在人孔盖装复前，检查和清洁人孔盖，用金属刷和砂皮清理人孔盖与水室接触面,并清洁所有螺纹表面,双头螺栓涂上合适的润滑剂,然后进行装复。

☐ 5.2 装复前对水室及筒体内壁检查12附件一(可选)文件包修改记录附件二(可选）不符合项处理单标准编号：Q/YHD-102.82-2006 汽轮机设备检修文件包附件三（可选）项目调整申请单21。

设备名称： #6低加安装位置：汽机房13.7米设备型号： JD-1100-Ⅲ制造厂家：东方汽轮机厂基本参数：名称#5图号M709－029000A型号JD－1100－IV换热面积1100m²设计压力壳体0.6MPa管程 4.2 MPa设计温度壳程265 ℃管程150 ℃换热管材料SA556－B2换热管规格Ф16X0.9换热管连接方式强度胀＋密封焊给水流程 2抽芯长度8000 mm 低加空重24645Kg 低加充水重50000 Kg液压试验压力管程 5.25MPa 壳体0.93MPa1 准备工作1.1 送交热力工作票1.2 三方确认安全措施警告：搭制的脚手架应牢固且有围栏1.3联系有关人员搭设脚手架1.4 联系有关人员拆除设备保温层1.5 工器具、材料及备件准备完毕2. 加热器本体焊缝检查2.1加热器本体焊缝外观检查。

3.解体3.1水室人孔门拆卸警告：拆卸人孔门螺栓前确认检查汽、水室已泄压放水，人孔开启后不能马上进人，要通风一段时间方可进入3.1.1拆除低加水室人孔门盖的螺栓，吊出人孔门盖板。

4.检查与修复4.1人孔门检查4.1.1将螺栓清理干净，除去锈垢，检查无锈蚀、裂纹和损伤，然后涂般油待用。

4.1.2清理人孔盖结合面，然后检查是否有裂纹、毛刺、沟槽等缺陷，若有缺陷则须消除，裂纹据情可用清除裂根，然后进行补焊的方法予以消除，毛剌应磨平，沟槽据情补焊。

4.2 水室隔板检查及修复4.2.1 水室内盖板平整、密封面干净4.2.2打开通流隔板，清理干净水室内部各处，清除隔板锈垢，然后检查各焊缝有无裂纹，隔板的腐蚀，磨蚀等状况，然后据情予以处理，隔板泄漏及裂纹、冲蚀凹坑按下述方法去消除。

警告：在水室焊接须做好安全措施，并留人监护；在焊接时应保护好管板及管口，不得损伤4.2.2.1 首先将出现泄漏的焊缝挑掉，清理干净。

4.2.2.2如有裂纹，用打磨或铲削法除去受影响的金属，裂缝要除净。

4.2.2.3切割或打磨出一个“V”型坡口。
