GFx320™PRESENTAMOS LA FLIR GFx320Válvula de ventilación para descarga de presión en el depósito de almacenamiento Fuga de metano en uncentro de producción de gas naturalGFx320™Modelo GFx320Tipo de detector Antimoniuro de indio (InSb)Rango espectral 3,2–3,4 μm Resolución IR 320 x 240 píxelesPitch del detector30 μmSensibilidad térmica/NETD <15 mK a 30 °C (86 °F)Refrigeración de sensor Microrrefrigerador Stirling (FLIR MC-3)Conformidad de uso en ubicaciones peligrosasATEX/IECEx, Ex ic nC op is IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, Clase I División 2CSA 22.2 N.º 213, Clase I Div. 2Electrónica/captura de imágenes Modos de imagen Imagen infrarroja, imagen visual, modo de alta sensibilidad (HSM)Frecuencia de imagen 60 Hz Rango dinámico 14 bitsVídeo IR radiométrico 15 Hz directo a tarjeta de memoriaVídeo IR no radiométrico MPEG4 (hasta 60 min/vídeo) a tarjeta de memoria Vídeo visualMPEG4 (25 min/vídeo) a tarjeta de memoriaImagen visual 3,2 Mpx. desde la cámara visible integradaSe puede asociar automáticamente con el vídeo IR no radiométrico que correspondaGPS Datos de ubicación almacenados con cada imagenMediciónIntervalo de temperatura estándar De -20°C a 350 °CPrecisión ±1 °C (±1,8 °F) en un intervalo de temperatura (de 0 °C a 100 °C, de 32 °F a 212 °F) o±2 % de la lectura en un intervalo de temperatura (>100 °C, >212 °F)ÓpticaNúmero F de la cámara f/1,5Lentes fijas disponibles 14,5° (38 mm), 24° (23 mm)EnfoqueManualPresentación de imagen Pantallas de la cámara Pantalla panorámica LCD de 800 x 480 píxeles Visor OLED abatible de 800 × 480 píxeles Ajuste automático de la imagenContinuo/Manual; lineal o basado en el histogramaAnálisis de imagen 15 puntos de medida, 5 áreas con máx./mín./promedio, perfil, diferencia detemperaturas delta, correcciones de emisividad y medidaPaletas de colores Hierro, gris, arcoíris, ártica, lava, arcoíris HCZoom Zoom digital continuo de 1–8xGeneralesIntervalo de temperatura operativaDe -20°C a 50 °CIntervalo de temperatura ambienteDe -20 °C a 40 °C (de -4 °F a 104 °F) (Certificado de intervalo para atmósferasexplosivas)Intervalo de temperatura de almacenamiento De -30°C a 60°C (de -22°F a 140°F)Protección IP 54 (IEC 60529)Choque/vibración 25 g (IEC 60068-2-27) / 2 g (IEC 60068-2-6)Alimentación Adaptador de CA 90-260 V CA, 50/60 Hz o 12 V CC desde un vehículoTipo de batería Batería de iones de litio recargableMontajeEstándar ¼”-20FLIR GFx320INTRÍNSECAMENTESEGURA。
QFA-C定量荧光分析仪系统软件操作快速入门QFA石油荧光分析仪操作快速入门1、开机：开机前，首先检查数据线与计算机连接正确。
仪器开始自检，打开电脑荧光分析软件。
2、仪器联机：主机开关开后，仪器开始自检，显示面板显示从QFA 00到99，再从QFA 02到05，最后停留在260 00上，此时，按仪器面板上的“联机”键，在按数字“7”，再按“确定”键，面板上“联机”灯和“放大倍数”灯亮。
3、软件联机①、打开荧光分析软件---点击“文件”菜单-----选择“连接”，显示面板显示“8”表明联机成功。
②、联机成功点击“文件”菜单----“新建数据库”，数据库名即井号的名称。
③、点击“设置”菜单----放大倍数设置（放大倍数要与所用标定曲线的放大倍数一致）。
4、仪器稳定：仪器稳定15分钟以上（最好在开机后30分钟左右）再做样。
5、标准曲线：根据公式“浓度C=K×荧光强度F+b”我们用已知浓度的油样，来求取K和b的值。
首先，已知油样必须选择同钻探层位的和地质年代相同的临井的油样。
只有这样才能达到准确定量的目的。
配置油样步骤：例：配置5ml、10ml、15ml、20ml、的油样：⑴取5个干净试管，分别贴上1、2、3、4、5、标签，放在试管上待用；⑵用万分之一的天平称取临井原油0.010g放入1号试管中，加异丙醇至10ml浸泡15分钟左右让其完全溶解，1号试管中的溶液浓度为1000mg/l（或参照后面标准油样的制备方法）⑶自试管1中用微量取液器取50ul溶液加入试管2中，再加异丙醇至10ml摇匀，2号试管中溶液的浓度为5mg/l；⑷自试管1中用微量取液器取100ul溶液加入试管3中，再加异丙醇至10ml摇匀，3号试管中溶液的浓度为10mg/l⑸自试管1中用微量取液器取150ul溶液加入试管4中，再加异丙醇至10ml摇匀，4号试管中溶液的浓度为15mg/l⑹自试管1中用微量取液器取200ul溶液加入试管5中，再加异丙醇至10ml摇匀，5号试管中溶液的浓度为20mg/l若想配置其他浓度的油样按此方法做即可。
引言概述：X荧光光谱仪软件是一种用于分析物质的荧光光谱的工具。
本文是X荧光光谱仪软件操作详细说明的第二部分。
在本文中，我们将进一步介绍该软件的功能和操作方法，以帮助用户更好地理解和使用这一工具。
正文内容：1. 扫描模式：1.1 单次扫描模式：单次扫描模式是指只进行一次荧光光谱扫描。
用户可以通过设定起始波长和终止波长，选择扫描速度等参数来完成扫描。
同时，还可以设置激发波长和检测波长来获得所需的荧光光谱数据。
1.2 连续扫描模式：连续扫描模式允许用户连续进行多次扫描，以观察样品的变化趋势。
在连续扫描模式下，用户可以设定扫描时间和扫描间隔等参数，以满足实验要求。
1.3 闪烁扫描模式：闪烁扫描模式是一种特殊的扫描模式，适用于含有荧光杂质的样品。
用户可以选择合适的扫描波长范围和扫描速度，以获得更准确的荧光光谱数据。
2. 数据处理功能：2.1 基线校正：X荧光光谱仪软件提供基线校正功能，用于消除原始数据中的背景噪声。
用户可以选择合适的基线校正方法，如多项式拟合法或小波法，以获得更精确的光谱数据。
2.2 数据平滑：数据平滑功能可以使光谱数据更加平滑，减少噪音干扰。
用户可以选择不同的平滑方法，如均值平滑、中值平滑或高斯平滑等，以获得满意的结果。
2.3 数据峰识别和峰面积计算：X荧光光谱仪软件支持自动识别峰值并计算峰面积。
用户可以设定峰值识别的参数，如峰宽、峰高等，以便更精确地计算峰面积。
3. 数据导出和导入：3.1 数据导出：X荧光光谱仪软件支持将处理后的数据导出为常见的数据格式，如CSV、Excel等，以方便用户进行后续数据分析。
3.2 数据导入：用户可以将外部数据导入X荧光光谱仪软件进行分析和处理。
软件支持常见的数据格式，如CSV、Excel等，使用户能够灵活地使用已有数据进行分析。
4. 实验设置：4.1 仪器参数设置：X荧光光谱仪软件允许用户进行仪器参数设置，如灵敏度、增益、曝光时间等。
通过合理设置这些参数，用户可以获得更准确和可重复的荧光光谱数据。

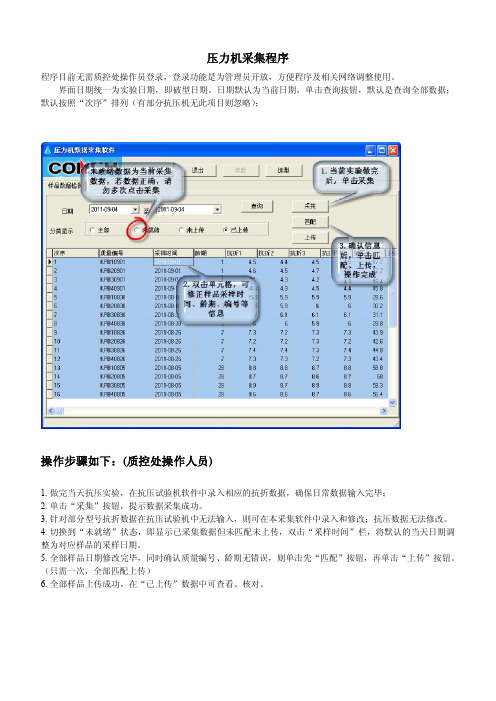

压力机采集程序程序目前无需质控处操作员登录，登录功能是为管理员开放，方便程序及相关网络调整使用。
界面日期统一为实验日期，即破型日期。
日期默认为当前日期，单击查询按钮，默认是查询全部数据； 默认按照“次序”排列（有部分抗压机无此项目则忽略）；操作步骤如下：(质控处操作人员)1. 做完当天抗压实验，在抗压试验机软件中录入相应的抗折数据，确保日常数据输入完毕；2. 单击“采集”按钮，提示数据采集成功。
3. 针对部分型号抗折数据在抗压试验机中无法输入，则可在本采集软件中录入和修改；抗压数据无法修改。
4. 切换到“未就绪”状态，即显示已采集数据但未匹配未上传，双击“采样时间”栏，将默认的当天日期调 整为对应样品的采样日期。
5. 全部样品日期修改完毕，同时确认质量编号、龄期无错误，则单击先“匹配”按钮，再单击“上传”按钮。
（只需一次，全部匹配上传）6. 全部样品上传成功，在“已上传”数据中可查看、核对。
管理员设置操作：荧光仪数据自动采集软件程序无特殊情况将部署于服务器上。
正常情况下，荧光操作员只需在荧光仪中采用品质部统一的样品编 号进行编码（目前针对正常样品，特别样及对比样等特殊样品未做处理），软件将自动解析样品的类别、品种、 检测项目值等相关信息，无需人工干预。
采集后的数据，在“接口数据”“荧光仪采集数据”中可查看（采集上传的频率由品质部统一规定），在 数据审核之前可对样品除检测值之外的信息进行修正（如样品编号及样品类别，品种，采样点等信息），审核 后的数据无法更改。
针对特殊情况下，自动采集软件部署在荧光仪电脑上，编写如下说明：步骤：（质控操作人员）1. 单击右上角“采集”标题，则左侧亮绿色灯闪烁，说明自动采集启动，程序会根据设定好的频率进行 自动采集；（再次单击“采集”，亮绿色灯消失，自动采集功能关闭，则需人工单击“采集”按钮进行数据采 集，建议开启自动采集）2. 单击右上角“匹配上传”标题，则左侧深绿色灯闪烁，说明自动匹配上传启动，程序会根据设定好的，亮绿色灯消失，自动上传功能关闭，则需人工单击“匹配” 频率进行自动上传；（再次单击“匹配上传”再单击“上传”按钮进行数据上传，建议开启自动采集）3. 如样品编号输入错误，可右键“样品详情” ，将内部编号进行修改后再匹配上传；管理员操作步骤：原理：为排除所谓采集程序对荧光仪程序的干扰，目前在荧光仪软件中设置，将 样品信息文件传至服务器指定文件夹，荧光仪采集程序可部署在服务器（其它电 脑），让其自动采集上传数据，无需人工干预。
F-380荧光分光光度计使用细则（以维生素C检测为例）
步骤：
1. 电源：将电源插头分别插入插座
2.仪器权限：
2.1 打开电脑电源，从“CF-X”进入界面（“CF-X”代表设备编号）。
2.2 打开所用软件快捷键，
登录权限角色“实验员”用户“***”，进入工作站软件。
3.操作：
3.1设置方法：
3.1.1 点击上方-测量方法
3.1.2 通用-光度测定
3.1.3 定量：选择线性拟合
3.1.4 仪器：激发波长-350 nm；激发狭缝：5 nm
发射波长-430 nm；发射狭缝：2.5 nm
3.1.5 校准：输入所配标准曲线的浓度
3.1.6 标曲测量：标曲空白-采集背景
标曲样品-扫描-确定-继续以这种方式扫描-确定3.1.7 样品测量：样品空白-采集样品背景-确定
样品-确定
3.2数据保存：点击“文件”→“保存”按钮，可保存测量结果。
存储路径为：特医食品→成品→润能特殊医学用途配方食品→批号（20201201）→检项（维生素C）
3.3 数据打印：点击“文件”→“打印”按钮。
（选择合适的打印机进行打印）
3.4 关机：点击“文件”→“关机”，提示“是否确定终止联机？”，选择“是”，则关灯并退出
分析软件。
关灯后冷却5分钟，再关闭荧光分光光度计主机电源。
广州致远电子有限公司
类别 内容
关键词 CCS v4.x ，CLA 调试
摘 要
本文致力于详细介绍CCS v4.x 开发环境下CLA 的调试方法。
图1.1 有CLA与没有CLA的区别1.3 CLA结构
CLA结构有如下特性：
图1.2 CLA结构图
如图1.3和图1.4所示分别是无CLA和有CLA时的时序图，可以看出，有CLA时精度明显要比无CLA时要高，同时，在具有CLA的情况下，CLA将CPU解放出来，以便进行其它的处理。
图1.4 有CLA的时序图对开发者而言，CLA还有如下特性：
图3.1 CCS v4.x版本
图3.5 cmd文件section段
编译工程，直接单击图标进入调试环境，单击图标
图标连接
图3.6 调试窗口
再次进入调试环
图3.9 设置Debug
单击左下角或右上角的
内核的调试窗口单击
或】窗口
或按。
电子荧光分析仪使用方法说明书使用电子荧光分析仪的方法说明书一、简介电子荧光分析仪是一种先进的实验室仪器设备，广泛应用于科学研究、环境监测、医药制造等领域。
本说明书旨在介绍该仪器的使用方法，方便用户正确操作并获得准确的测试结果。
二、仪器组成1. 主机：包括显示屏、控制面板、电源插口等部件，用于设置和监控测试参数。
2. 采样仓：用于放置待测样品，提供稳定的测试环境。
3. 光源：提供激发样品产生荧光的光线。
4. 探测器：用于接收样品荧光信号并转化为电信号。
5. 数据处理部分：将采集到的信号进行处理，计算出样品中所含物质的浓度。
三、使用步骤1. 准备工作将电子荧光分析仪放置在水平、稳固的台面上，并将其连接到电源插座。
确保仪器正常开启，并等待其预热完成。
2. 校准仪器在进行样品测试之前，需要对仪器进行校准，以保证测试结果的准确性。
校准的具体步骤和参数设置可参考仪器使用手册中的说明。
3. 放置样品打开采样仓的盖子，将待测样品放置在采样仓中，并确保样品均匀散布，避免重叠或堆积。
4. 设置参数通过控制面板或仪器自带的软件设置测试参数，包括激发波长、扫描范围、积分时间等。
根据实际需要选择恰当的参数，并确保参数设置无误。
5. 开始测试按下开始测试按钮，电子荧光分析仪开始工作。
期间，可以观察到样品荧光信号的变化，并在显示屏上实时显示测试结果。
6. 数据处理与分析测试完成后，仪器将自动进行数据处理，计算出样品中各种物质的浓度。
用户可以通过查询内置数据库或导出数据进行进一步分析和研究。
四、注意事项1. 仪器操作前，请先阅读使用手册，并按照说明书的要求进行操作。
2. 使用过程中，应保持仪器周围环境的干净和安静，避免灰尘、噪声等对测试结果的干扰。
3. 各部件需定期保养和清洁，避免沾染污水和化学品。
4. 请勿随意更改仪器的内部结构或参数设置，以免影响仪器的正常功能。
5. 如发现仪器出现故障或异常情况，请及时联系维修人员，不得擅自修复。
荧光仪控制软件使用说明仪器准备检查实验用仪器配件是否齐全，至少应包括荧光仪、荧光仪内部引出的实验专用控制线、信号转接板、B型USB连接线、电源适配器。
硬件驱动1.将附带的“FT232 Driver.rar”解压到本地目录下。
2.将USB连接线到信号转接板上，并插入电脑。
3.电脑提示安装新硬件。
在“设备管理器”中可查看到有一个未安装驱动的硬件。
4.右键点击该硬件，选择“更新驱动程序”，进入“硬件更新向导”。
点击“从列表或指定位置安装”5.勾选“在搜索中包括这个位置”，并通过“浏览”按钮，将路径选定到解压好的FT232驱动目录下，点击“确定”6.点击下一步，直至完成即可。
7.完成后将再次弹出未安装硬件提示，重复以上步骤即可。
8.从设备管理器中查看该硬件的串口号，如图所示为com4设置流程1.将适配器接入荧光仪并开机，开机后运动模块会将试剂卡槽送入仪器内部。
控制线接入信号转换板。
2.打开配套软件：华科瑞公司荧光仪调试程序。
3.在“通信端口”中，选择对应端口号，点击“打开”。
4.点击“控制测试”中的“出卡”按钮，然后将荧光强度较强的荧光试剂卡插入仪器。
5.点击“测试”按钮，仪器对试剂卡进行一次扫描，并将荧光亮度曲线画在软件窗口中，例如下图，图中，X轴为位置信息，Y轴为对应位置上的荧光亮度。
左侧小波峰为荧光浓度较低的T线，右侧波峰为荧光浓度较高的C线。
6.如出现下图的情况，说明“测量起始位”尚未调试，需按如下步骤调整参数设置。
如图为同一张试剂卡，在扫描位置未做调试时有可能出现的偏移情况。
Test_1(红线)为正常波峰，左边T峰、右边C锋对称分布，较合理。
Test_2(绿线)为曲线偏左情况，曲线显示了C峰，左侧T峰未进入窗口。
Test_3(加粗黄线)为曲线偏右，曲线显示了T峰，右侧C峰未进入窗口。
调试方法：进入“设置”选项卡，在“测量起始位置设置”中，点击“获取”以获取当前起始位置数据，根据该数值及波峰所在位置适当进行调整（设定值≠波峰所在位置），点击“设置”后生效，设定值将保存到仪器控制芯片中。
第二部分F-280/320/380型荧光分光光度计软件使用手册目录1功能介绍 (1)1.1主要功能 (1)1.1.1波长扫描 (1)1.1.2时间扫描 (1)1.1.3 光度值法 (1)1.1.4 三维扫描 (1)1.2 谱图处理功能 (2)1.2.1 数据读出 (2)1.2.2 自检峰谷值 (2)1.2.3 放大功能 (2)1.2.4 求导功能 (2)1.2.5 谱图计算 (2)1.2.6 谱图平滑 (2)1.2.7 谱图面积计算 (2)2 软件安装 (3)2.1 安装荧光分析软件所需的最低配置 (3)2.2 安装荧光分析软件 (3)2.3 从PC移除荧光分析软件 (6)2.4 运行荧光分光光度计 (6)2.4.1 开机 (6)2.4.2 关机 (7)3 软件介绍 (9)3.1 主界面 (9)3.2 主菜单和工具条 (10)4 操作 (14)4.1波长扫描 (14)4.1.1创建一个分析方法 (14)4.1.2 测量样品 (21)4.1.3 谱图处理 (22)4.1.4 其他功能 (31)4.2 时间扫描 (34)4.2.1 创建一个分析方法 (34)4.2.2测量样品 (39)4.2.3 谱图处理 (42)4.2.4 其他功能 (44)4.3光度测定 (45)4.3.1 创建一个分析方法 (45)4.3.2 测量样品 (54)4.3.3谱图处理 (63)4.3.4 其他功能 (65)4.4 三维扫描 (66)4.4.1 创建一个分析方法 (66)4.4.2测量样品 (70)4.4.3谱图处理 (72)4.4.4其它功能 (74)5 其它功能 (75)5.1 仪器控制 (75)5.2 文件操作 (75)5.2.1 保存文件 (75)5.2.2 打开文件 (78)5.2.3 复制/粘贴图谱 (78)5.2.4打印 (79)6 技术支持 (80)7 附录 (81)7.1测量光谱修正数据 (81)7.1.1激发侧响应参数测量 (81)7.1.2发射侧仪器响应的测量（200-600nm） (84)7.1.3发射光侧长波长范围内的仪器响应的测量 (86)7.2积分方法 (91)7.3比率化验 (91)7.4 标准曲线的测定系数 (93)1功能介绍这部分介绍了荧光分析软件的功能。
本说明书适用于F-280、F-320、F-380荧光分光光度计，以F-380荧光分光光度计为主介绍了仪器的各项使用方法，如果您购买的产品不是F-380荧光分光光度计，可能不具有其中某些功能。
1.1主要功能1.1.1波长扫描1.能在规定的波长内进行发光强度扫描。
2.波长扫描测量最多能重复20次，并且可设定重复周期，重复间隔在0-180分钟自由设置。
1.1.2时间扫描1.可在规定的时间间隔内进行磷光、荧光和发光测量，并可测量磷光寿命。
2.可执行动力学法计算。
1.1.3 光度值法1.使用波长法进行定量，可测量高达20个标准样品，通过标准浓度的每个点来绘制多边形标准曲线，回归标准曲线的制备可使用一次、二次、三次方的曲线或折线，同时可获得其相关系数R及R2。
2.可通过手动输入已知标准数据从而绘制标准曲线。
3.测量数据和标准曲线可同时显示在屏幕窗口上，因此当获得标准曲线时，能执行样品测量并计算样品浓度。
4.在准备好标准曲线的情况下，能执行单波长、双波长或三波长计算。
5.可以计算被测的数据的平均值和标准偏差（SD）。
1.1.4 三维扫描1.可设置数据采集的间隔波长。
2.三维图谱、激发、发射的二维图谱能同时显示并跟踪波长及峰值。
3.可打印平面视图/立体视图。
1.2 谱图处理功能1.2.1 数据读出将鼠标移动到需要的波长处，单击左键，该处波长所对应的数据（波长和能量值）将会显示在视图右上角的位置，并会有一黑色竖线出现在该波长处，点击方向键（左右键）竖线将会逐点移动，同时右上角的数据也会随着更改。
1.2.2 自检峰谷值当扫描结束时，选择显示峰或谷值时，这些峰谷值将会自动显示在谱图右侧的列表中，绝对峰高可自定义设置，默认值是10。
1.2.3 放大功能点击放大功能后，单击鼠标左键不释放，拖动鼠标，将会有虚线显示，虚线所选中的范围将会被放大显示。
1.2.4 求导功能对选中的谱图进行求导操作，此操作可以将不太明显的现象显示出来。
1.2.5 谱图计算对相同点数的任意两个谱图可进行加、减、乘、除运算，计算后的数据将会以新的谱图显示在右侧窗口上。
1.2.6 谱图平滑可对谱图进行平滑处理，此处理可以减少噪声的影响。
平滑方式有五点三次平滑、七点五次平滑和Savitzky-Golay平滑三种方式，平滑次数2-4可选。
1.2.7 谱图面积计算对当前谱图的部分区域进行面积计算，该区域的起始位置可自行设定。
2软件安装这部分内容将会介绍怎样安装荧光分析软件。
2.1 安装荧光分析软件所需的最低配置1.台式计算机或者笔记本计算机一台。
2.具有CD-ROM 光驱。
B 接口。
4.1GB的RAM (1GB 或更多)。
5.2GB 以上的可用硬盘空间。
6.Windows 2000 或Windows XP。
2.2 安装荧光分析软件1.将安装盘放入光驱。
2.如果没有弹出自动安装窗口，请打开CD-ROM 目录。
3.双击Setup.exe 进行安装，弹出安装窗口如图2-1（软件版本号可能不同），点击下一步。
图2-14.选择安装路径(图2-2)，点击下一步。
图2-25.设置安装文件夹名称（图2-3），点击下一步。
图2-36.选择附加任务（图2-4），点击下一步。
图2-4 7.准备安装（图2-5），点击安装。
图2-5 8.点击完成按钮完成安装（图2-6）图2-6现在，荧光分析软件已经安装在你的电脑中了。
2.3 从PC移除荧光分析软件开始→控制面板→添加和删除程序→选择荧光分析软件→删除。
2.4 运行荧光分光光度计2.4.1 开机1.打开装有荧光分析软件的计算机。
2.将荧光分光光度计用随机配带的USB数据线连接到电脑的USB接口。
3.将荧光光度计开关按向“ON”，打开荧光分光光度计电源。
*首次安装可能会屏幕在左下角弹出“无法识别的硬件”的提示，单击打开，更新USB驱动程序即可，驱动程序在光盘USB2.0的文件夹内。
4.30秒钟后打开荧光分析软件。
有两种方法，分别为：“开始”——“程序”——“荧光分光光度计”通常，点击桌面快捷方式以打开荧光分析软件。
出现图2-7界面，为软件联机初始化过程。
图2-75.软件联机过程中请勿关闭软件或强行关闭荧光分光光度计电源按钮，以免引起异常现象。
6.注意：此时若初始化失败，联机未成功。
则需关闭软件重新打开。
2.4.2 关机1.如果在联机状态下，先关闭联机窗口，将提示“是否确定终止联机？”如图2-8。
图2-82.点击“是（Y）”，弹出“是否关灯？”窗口，如图2-9。
图2-93.点击“是（Y）”，关闭软件。
点击“否（N）”也将关闭软件。
4.关灯后冷却5分钟，再关闭荧光分光光度计主机电源。
为了保护光源，请在关灯5分钟后再关闭主机电源，而不要立即关闭主机电源。
5.注意：扫描过程中无法关闭软件。
3 软件介绍这章主要介绍荧光分光光度计的界面。
3.1 主界面运行荧光分析软件后，主框架如下图所示（图3-1）。
图3-1荧光分析软件界面主要包括以下三部分： 1. 菜单栏和工具条 (1) 菜单栏菜单栏中列出了“文件”、“编辑”等，每个菜单中包含命令。
(2) 工具条荧光分析软件提供三种工具条。
分别为：● 标准工具条，位于菜单栏下方● 测量工具条如下图，扫描窗口中出现窗口右侧。
菜单栏工具栏工作区域状态条谱图处理工具条如下图，扫描完毕后的谱图处理界面窗口右侧中出现。
2.工作区域工作区域中将显示测量窗口及谱图处理窗口。
3.状态栏状态栏位于工作区域下方，它显示了仪器的连接或工作状态。
3.2 主菜单和工具条在主工具条上，利用键盘或鼠标选择需要的功能项。
几乎菜单里所有的功能在工具条上都有对应的按钮（即快捷方式），扫描界面和谱图处理界面下的菜单栏略有不同。
表3-1扫描界面菜单表3-2 谱图处理界面菜单4 操作这章介绍了荧光分光光度计使用方法。
4.1波长扫描4.1.1创建一个分析方法这一节介绍了波长扫描的条件设定和操作方法。
在测量之前要设定分析条件。
有两种方法进行分析条件设置。
●从“工具”菜单中，选择“配置”命令●点击按钮，一个对话框将显示，如图4-1所示：图4-11.通用(1)扫描类型：波长扫描、时间扫描、光度测定和三维扫描共四种类型，在这里，选择波长扫描。
(2)操作员：输入操作员名称。
(3)注释：输入对测量条件的解释或注释。
2.仪器当点击仪器标签时，一个窗口将显现，如图4-2所示：图4-2(1)扫描模式：选择下列扫描模式中的一种。
●激发：指定发射波长，激发单色器将在设置的激发波长范围内进行扫描。
●发射：指定激发波长，发射单色器将在设置的发射波长范围内进行扫描。
●同步：当扫描模式为“同步”时，同时输入激发波长和发射波长，激发单色仪和发射单色仪同步在设定的波长范围内进行扫描。
(2)数据模式：选择下列数据模式中的一种。
●荧光强度●磷光强度（F-320型和F-280型不具有此项功能）：选择磷光强度时，斩波将打开。
斩波开启时，光源的光根据一定频率照射样品，因为磷光的寿命要远远长于荧光，因此当激发光被瞬时切断后，荧光随之消失，但磷光仍然存在，此时仪器测量到的为样品的磷光强度。
●发光强度选择发光强度时，请关闭斩波（F-380型）或者将激发光用不透光物质遮挡（F-320型和F-280型），以屏蔽氙灯光源发出的光，从而测量化学反应引起的发光强度。
(3)斩波频率（F-320型和F-280型不具有此项）：仅当数据模式为“磷光强度”时需要设置斩波频率，可设置40，20，10Hz。
(4)发射波长：扫描激发光谱时，需输入发射波长，此时发射单色器将波长固定在这一位置，同时激发单色器将在一定波长范围内进行扫描。
(5)激发起始波长：扫描激发光谱时，波长扫描的开始波长，在测量波长范围内，输入较短波长测的波长。
(6)激发终止波长：扫描激发光谱时，波长扫描用的结束波长，在测量波长范围内，输入较长波长侧的波长。
(7)激发波长：扫描发射光谱时，需输入激发波长，此时激发单色器将波长固定在这一位置，同时发射单色器将在一定的波长范围内进行扫描。
(8)发射起始波长：扫描发射光谱时，波长扫描的开始波长，在测量波长范围内，输入较短波长测的波长。
(9)发射终止波长：扫描发射光谱时，波长扫描的终止波长，在测量波长范围内，输入较长波长测的波长。
(10)扫描速度：设定波长扫描速度（单位：nm/min）。
一般情况下，速度越快信号噪声越大，请选择合适的扫描速度。
因型号不同，扫描速度会有所不同，具体如下：F-380型：30000、12000、2400、1200、240、60、30nm/min；F-320型：21000、12000、2400、1200、240、60、30nm/min；F-280型：3000、2400、1200、240、60、30nm/min。
