maxsurf的中文使用手册(船舶设计建造软件).

【精编推荐】CombineUserGuide船舶M站操作手册AMOSConnect(7.4.27) – Quick User Guide (EnglishVersion)Table of ContentChapter 1 – Connection between Inmarsat and PC…..……. Page3Chapter 2 - AMOSConnect Quick Installation…………..... Page 42.1 – Verify Connection Page 5Chapter 3 –AMOSConnect simple user guide...………….. Page 73.1 – Start AMOS Connect Page 73.2 – Editing address books Page 73.3 – Compose new email Page 103.4 – Compose FAX (Text Only) Page 143.5 – Compose FAX (Attachment) Page 163.6 - Compose Telex Page 183.7 – Dial and connect Page 203.8 – Check connection status Page 22Chapter 4 – FAQ Session..………………………………... Page 23Appendix I ……………………………………………….. Page 36Important Note:After install AmosConnect, please make sure you backup the folder C:\AM32\AMPO (or C:\AMPO) at least once per month, so you could recovery all your AmosConnect setting and history in case you PC have technical problemHow to Backup AmosConnect and Reinstall in New PC1.Copy the folder C:\AM32\AMPO ( the mail path folder could be found in Help/aboutAmosConnect) at least once per month to other PC or Hard Disk2.If PC with AmosConnect have problem, copy the AMPO folder to the new pc3.Install AmosConnect version 7.4 by click AC-7.4.16 (Setup.exe) from you AmosConnect CD ,the Setup.exe is in the source folder , don’t use setup.bat unless you want to install newdatabase4.After installation , click “Connect to existing post office”5.Chose Local Database and browse to the folder of AMPO6.In C:\Am32, or C:\program file\AmosConnect, find out file “ ResetDeviceComputer.exe “ anddouble click it ( to reset the modem driver)7.Your AmosConnect should be fully recoveredChapter 1 – Connection between Inmarsat and PCInmarsat B:Inmarsat Mini-M:Inmarsat F (RS232 Direct Connection):Inmarsat F( With ISDN TA):ComputerInmarsat B Terminal (DTE Port)(9 Pin COM Port)ComputerMini-M Terminal (9 Pin Data Port)(9 Pin COM Port)Computer(9 Pin COM Port)Inmarsat-F Terminal(ISDN Port)ISDN LineISDN TA Serial LineFAX MachineTelephone(9 Pin or 25 pin )Computer(9 Pin COM Port)Inmarsat-F Terminal(RS232 Port)RS232 SerialFAX MachineTelephoneChapter 2- AMOSConnect Quick installation1.Place AMOSConnect CD in the CDROM drive2.Double click to open ”My Computer” on desktop3.Double click on CD-ROM drive4.Double click “Setup”, a window will pop up, keep waiting during the installation untilyou see the message ‘AMOS-Mail restored. Please try to run AMOS Connect andconfirm’5.After installation has been completed, the window will close automatically.6.For Re-Installation, follows these steps :a)Remove “AMOS Connect” under “Add/Remove Programs” in “Control Panel”b)Delete the whole directory C:\am32c)Start installation from step 12.1 Verify Connection1.Double the icon ‘AMOS Connect’ on desktop2.Click the ‘Dail’ button, follow by the ”Connect” button3.If no error message pop up and you can see statistics count , that means the connection is inprogress.Now, you can start to use AMOS Connect.4.If error message pop up or you cannot make a connection, please refer to Chapter 4 – FAQ Sessionfor troubleshoot for troubleshootChapter 3 – AMOSConnect simple user guide3.1 Start AMOS Connect1.Double click the icon ‘AMOS Connect’ on desktop3.2 Editing Address Books (E-mail, Fax and Telex Service)2.Click the ‘Address’ button, the ‘Address Book’ window will pop up3.Click the ‘New’ button, the ‘New Directory’ will pop up4.Adding contacts in Address Book :a.Adding Email address:i.Select ‘Internet’ in the ‘Template’ pull-down menuii.Input the email address in the Address. (e.g. The Email address is service@ as shown in the following example)b.Adding FAX number:i.Select ‘Fax” in the ‘Template’ pull-down menuii.Input the fax number in the Address. (e.g. The fax number is +852******* as shown in the following example)c.Adding telex number:i.Select ‘Telex’ in the ‘Template’ pull-down menuii.Input the telex number in the Address. (e.g. The telex number is +8533103 as shown in the following example.)3.3 Compose new email1.Click the ‘New’ icon at top-left hand corn, the ‘New Message’ and ‘Address Selection’ windowswill pop up2.Click to select the recipient, click ‘T o’, ‘Cc’ or ‘Bcc’ to put it on the list3.Click ‘Close’ when finish4.Enter the subject and content for the email5.Click ‘Attach’ button if you want to add attachment, the ‘Add Attachment(s)’ window will pop up6.Find and click on the target file, click ‘open’.7.The attachment will be put into the new message8.Click the ‘Send’ button9.The email will be put in ”Send Queue”, pending for delivery10.The email will also make a copy in “SendBox” for record3.4 Compose FAX - Text Only, only send FAX with English content 1.Click the ‘New’ button, the ‘New Message’ and‘Address Selection’ windows will pop up2.Click to select the recipient, click ‘To’, ‘Cc’ or ‘Bcc’ to put it on the list3.Click ‘Close’ when finish4.Enter the subject and content for the email5.Click the ‘Send’ button3.5 Compose FAX - Attachment method, can be used with any printing-capable software1.Start AMOS Connect2.Under any printing-capable software, select ‘AMOS Fax’ for printing. For example : FAX under“MS Word” document :3.Print the document, select to use the printer “AMOS-Mail Fax”4.After press “OK” , The document will be sent to ‘AMOS Connect’ , select the recipient list andpress the ‘Send’ button to send it3.6 Compose Telex1.Click the ‘New’ button, the ‘New Message’ and ‘Address Selection’ windows will pop up2.Click to select the recipient, click ‘To’, ‘Cc’ or ‘Bcc’ to put it on the list3.Click ‘Close’ when finish4. Enter the subject and content for the email。

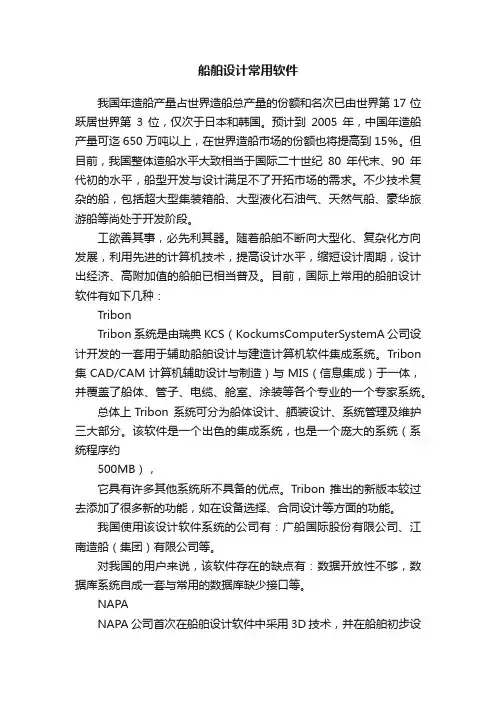

船舶制造行业中的船舶设计软件的使用方法船舶设计软件在船舶制造行业中扮演着重要的角色。

它们不仅简化了设计流程，提高了效率，还使得船舶的设计更加精准和可靠。

本文将介绍船舶制造行业中常用的船舶设计软件及其使用方法，帮助读者了解船舶设计软件的功能和操作。

一、船舶设计软件的分类船舶设计软件根据其功能和用途可以分为三大类：船体设计软件、流场分析软件和结构设计软件。

1. 船体设计软件：这类软件主要用于船体外形设计、布置设计和性能预测。

它们可以根据用户需求，通过输入船舶的主要参数如长、宽、吃水等进行模型生成和性能预测。

常见的船体设计软件有Rhino、Maxsurf等。

2. 流场分析软件：流场分析软件可以模拟船舶在水中的流动状态，用于分析船舶的阻力、推进性能和稳性。

这类软件可以根据船体外形和运动参数进行数值模拟，显示流场分布、阻力大小和推进性能等信息。

常见的流场分析软件有Fluent、CFDShip-Iowa等。

3. 结构设计软件：结构设计软件主要用于船体的结构设计和强度分析。

它们可以根据船舶的运行环境和荷载条件，进行结构设计和强度分析，从而保证船体的安全性和耐久性。

常见的结构设计软件有AVEVA Marine、AutoCAD等。

二、船舶设计软件的使用方法1. 船体设计软件的使用方法：首先，根据船舶的主要参数如长、宽、吃水等，创建一个三维模型。

可以使用软件提供的建模工具进行几何建模或导入CAD文件进行编辑。

在建模过程中，需按照设计要求设置各种约束条件，确保模型的准确性和合理性。

其次，根据设计要求对船体进行调整和优化。

可以通过调整船体曲线和断面的形状和位置来满足不同的设计要求，如提高船体的速度性能、降低阻力等。

最后，进行性能预测和评估。

根据模型的几何形状和运动参数，使用软件提供的性能预测工具进行阻力和推进性能的计算和分析。

通过分析结果，可以对船体设计进行优化和改进。

2. 流场分析软件的使用方法：首先，导入船体模型。

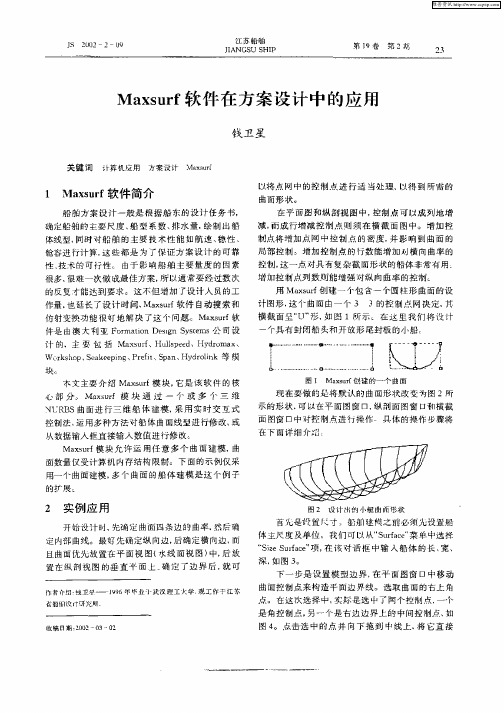

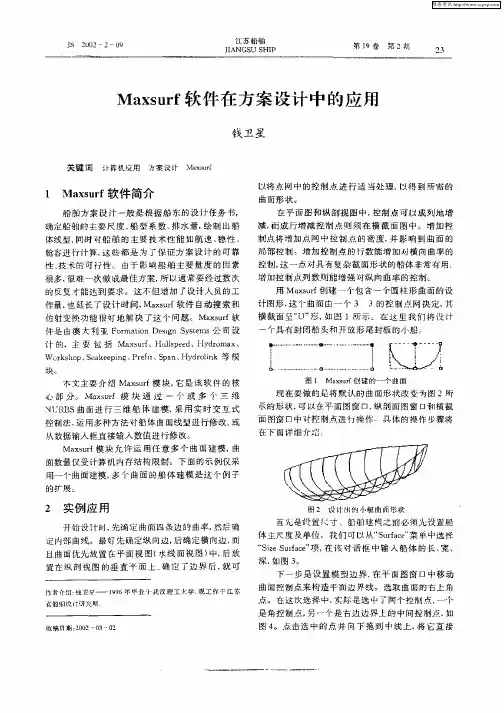

MAXSURF 11软件在计算机辅助船舶设计与建造领域的应用MAXSURF v11软件是由澳大利亚Formation Design Systems公司为船舶设计和建造者开发的、适用于各种船舶设计、分析和建造的一套非常完整的计算机辅助船舶设计和建造软件。

MAXSURF软件目前在全球已拥有广泛分布在澳大利亚、中国、日本、德国、荷兰、新加坡、美国等国家的1000多位船舶设计和建造用户，在各种船舶设计和建造领域都得到了非常普遍的应用。

在船舶设计方面可以说是最强的一款.与其它诸如TRIBON、FORAN、CADDS5等大型计算机辅助船舶设计和建造系统平台相比，MAXSURF 软件由于其各个子模块均共享一个集成数据库，统一的Windows风格界面简单易学，采用统一的工业标准，可方便地与Microsoft office 、Microstation 、AutoCAD等进行数据与文件的转换，所以其性能/价格比相当高，生命力很强。

澳大利亚之所以能够在世界高性能新船型的研究、设计和建造领域长期独树一帜、保持领先地位就充分证明了这一点。

MAXSURF 11.0软件系统包括以下几个模块：1、MAXSURF模块（动态三维船体模型生成模块）MAXSURF模块是MAXSURF软件包的核心部分。

MAXSURF模块包括一整套用一个或多个真正的三维NURBS曲面（而非二维NURBS曲线），进行三维船体建模的工具，可使船舶设计师快速、精确地设计并优化出各种船舶的主船体、上层建筑和附体型线。

MAXSURF采用实时交互式控制方法，备有多种方法可对船体曲面和线型进行修改。

设计者可在多窗口图形显示界面环境下，用鼠标拖放控制点进行数值修改，或从数据输入框直接输入数值进行修改，也可以通过一系列的自动光顺命令进行控制。

设计者可根据具体设计船型以及实际生产情况，确定建立模型所使用NURBS曲面的数量、特性以及相互间的组织关系等。

MAXSURF独特的曲面修整功能使设计者建立复杂的曲面边缘变得格外的简便。

.word 可编写 .Maxsurf的中文使用手册（版权所有）Formation Design Systems Pty Ltd 1984-99受权与版权Maxsurf 程序Ｍa xsurf 的使用权作为一个单用户权益由本企业授与购置该软件的用户。

本程序不一样意同时在一台以上机器上运转，只有在用户保证对所有备份文件拥有所有权时才同意以备份为目的拷贝此程序。

Maxsurf 用户手册1990 ～1999 Formation Design Systems保存所有权益，未经同意，本第一版物的任何部分均不一样意以任何形式和任何目的进行复制、流传或翻译。

Formation Design Systems 保存订正及改良的权益，本第一版物仅描绘其第一版时的内容，其实不反应将来产品状况。

责任申明任何因购置或使用该软件及其资料而造成的特别、直接、间接的损害，包含但不单限于服务中断，业务和希望利益的丢掉，Formation Design Systems及作者均概不负责。

任何Formation Design Systems 的子企业，代理商或雇员没有对这些保证进行改正、扩大或增加的权益。

.专业 .专注..word 可编写 .目录授与版⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3有关明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4第一章介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第二章基来源理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6第三章迅速入⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8第四章Maxsurf 用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24曲面⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41 控制点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54 参数化⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯78 数据出⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 79第五章 Maxsurf 索引⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 85 工具⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 86 菜⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 87附Ａ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯101附Ｂ数据出⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯103附Ｃ曲面算法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯106附Ｄ命令⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯111附Ｅ平台的文件送⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯112有关说明:本手册分五章描绘 Maxsurf 。

Maxsurf 的中文使用手册（版权所有）Formation Design Systems Pty Ltd 1984-99授权与版权Maxsurf程序Ｍaxsurf 的使用权作为一个单用户权利由本公司授予购买该软件的用户。

本程序不允许同时在一台以上机器上运行，只有在用户保证对所有备份文件拥有所有权时才允许以备份为目的拷贝此程序。

Maxsurf用户手册1990～1999 Formation Design Systems保留所有权利，未经许可，本出版物的任何部分均不允许以任何形式和任何目的进行复制、传播或翻译。

Formation Design Systems保留修订及改进的权利，本出版物仅描述其出版时的内容，并不反映未来产品情况。

责任声明任何因购买或使用该软件及其资料而造成的特殊、直接、间接的损害，包括但不仅限于服务中止，业务和期望利益的丢失，Formation Design Systems及作者均概不负责。

任何Formation Design Systems的子公司，代理商或雇员没有对这些保证进行修改、扩充或增加的权利。

目录授权与版权 (2)目录 (3)有关说明 (4)第一章简介 (5)第二章基本原理 (6)第三章快速入门 (8)第四章Maxsurf应用 (24)曲面 (41)控制点 (54)参数转化 (78)数据输出 (79)第五章Maxsurf 索引 (85)工具栏 (86)菜单 (87)附录Ａ绘图 (101)附录Ｂ数据输出 (103)附录Ｃ曲面算法 (106)附录Ｄ命令键 (111)附录Ｅ平台间的文件传送 (112)有关说明:本手册分五章描述Maxsurf。

通过举例的方法向您一步步介绍Maxsurf 软件，并放在一个名为“Sample Designs”的文件夹里。

如果您对计算机不是很熟练，可以阅读用户手册，它将向您介绍一些常用术语（如点击、拖动等）以及一些使用Macintosh或Ｗindows应用程序的基本方法。

MAXSURF软件在计算机辅助船舶设计与建造领域的应用MAXSURF是一种计算机辅助船舶设计与建造软件，广泛应用于船舶设计、船舶建造和船舶运输工业。

MAXSURF具有强大的船舶参数化建模、稳定性计算、船体设计和相应工业软件的特点，可以大大提高船舶设计和建造的效率和精度。

首先，MAXSURF可以用于船体建模和设计。

通过MAXSURF的参数化建模技术，设计师可以轻松地创建各种类型和尺寸的船舶模型。

与传统的手工建模方法相比，MAXSURF的建模过程更加快速、精确和可重用。

此外，MAXSURF还提供了丰富的船体设计工具，如船舶几何造型、湿面积计算和体积计算等，帮助设计师更好地理解和控制船舶的外形和特性。

其次，MAXSURF可以进行船舶稳定性计算。

船舶稳定性是船舶设计和建造中非常重要的一个方面，关系到船舶的安全性和操作性。

MAXSURF提供了各种稳定性计算工具，如浮力、重心、稳定性曲线和倾覆计算等，能够精确地分析和评估船舶的稳定性。

设计师可以通过MAXSURF进行稳定性计算，帮助确定船舶设计的可行性，提供重要的设计参考。

此外，MAXSURF还提供了其他一些有用的工具和功能，如船舶水动力分析、推进器性能计算和工程绘图等。

船舶水动力分析是评估船舶性能和操纵性的重要手段，MAXSURF可以进行各种水动力计算，如水动力力和阻力计算，帮助设计师优化船舶的运动和操纵特性。

推进器性能计算则可以评估船舶推进系统的性能和效率，帮助设计师选择合适的推进器。

另外，MAXSURF还集成了CAD绘图工具，可以进行工程绘图和输出设计结果。

综上所述，MAXSURF软件在船舶设计与建造领域具有广泛的应用。

通过MAXSURF的参数化建模和船舶设计工具，设计师可以更快速和准确地创建各种类型和尺寸的船舶模型，并且能够进行稳定性计算和水动力分析等，从而提高船舶设计和建造的效率和精度。

MAXSURF软件的不断发展和创新将进一步推动船舶设计和建造领域的进步和发展。
