变电站(发电厂)倒闸操作票格式

变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票考试时倒闸操作票各栏按下列规定填写1)单位：兴隆220kV变电站2)编号：从“201110001 ”开始3)发令人：写监考老师4)受令人：写“考试1”5)发令时间：写开始考试时间6)操作开始时间：写开始操作时间7)操作结束时间：写操作结束时间8)单人操作栏：打“√”9)操作任务：写试卷上操作任务10)操作人：写自己11)监护人：也写“考试1”12)值班负责人（值长）：写“考试2”13)多页操作票时：在规定栏内写：接上页：“20110001”和接下页：“20111002”14)操作步骤结束：已执行章以“ㄣ”符号结束考试注意事项：1)开机后校对机器时间，进入系统正常后在二次场景画面“特殊操作”栏目中填写“班级、姓名、机器号。

如运行九班、张三、xy-14”后提交，已记录操作人员操作的机器。

2)在操作票左上角写“运行班号”；在问答试卷写姓名、运行班号。

3)操作票一共4张可以撕开使用，用完为止，最后交你认为正确的操作票。

多张操作票要有连续性。

4)考试共1小时30分，考试开始时先写操作票后仿真操作45分钟结束，以后发生的操作记录无效；最后45分钟写问答题。

5)考试作弊一次扣10分处理，倒闸操作中不得故意损坏操作系统程序，只要有操作记录就视为操作生效。

否则按无操作记录处理。

6)考试分值按100计算：其中20问答、20分操作票、60分上机操作。

变电站、配电室（发电厂）倒闸操作票变电站、配电室（发电厂）第一种工作票单位编号1.工作负责人（监护人）班组2.工作班人员（不包括工作负责人）：共人。

3.工作的变配电站名称及设备双重名称：5.计划工作时间：自年月日时分至年月日时分工作票签发人签名签发日期：年月日时分7. 收到工作票时间：年月日时分运行值班人员签名工作负责人签名8. 确认本工作票1至7项工作负责人签名工作许可人签名许可开始工作时间：年月日时分9. 确认工作负责人布置的工作任务和安全措施工作班组人员签名：10. 工作负责人变动情况：原工作负责人离去，变更为工作负责人工作票签发人年月日时分11. 工作人员变动情况（变动人员姓名、日期及时间）：工作负责人签名12. 工作票延期：有效期延长到年月日时分工作负责人签名年月日时分工作许可人签名年月日时分13. 每日开工和收工时间（使用一天的工作票不必填写）14.工作终结：全部工作于年月日时分结束，设备及安全措施已恢复至开工前状态，工作人员已全部撤离，材料工具已清理完毕，工作已终结。

工作负责人签名工作许可人签名电力电缆第一种工作票单位编号1. 工作负责人（监护人）班组2. 工作班人员（不包括工作负责人）：共人。

3. 电力电缆双重名称：自年月日时分至年月日时分工作票签发人签名签发日期年月日时分7 确认本工作票1~6项。

工作负责人签名8.补充安全措施：工作负责人签名9. 工作许可：(1) 在线路上的电缆工作：工作许可人用方式许可自年月日时分起开始工作。

工作负责人签名(2) 在变电站或发电厂内的电缆工作：安全措施项所列措施中(变配电站/发电厂)部分已执行完毕。

工作许可时间年月日时分。

工作许可人签名工作负责人签名10.确认工作负责人布置的工作任务和安全措施。

工作班组人员签名：有效期延长到年月日时分工作负责人签名年月日时分工作许可人签名年月日时分13. 工作负责人变动：原工作负责人离去，变更为工作负责人。

工作票签发人年月日时分14. 工作人员变动（变动人员姓名、日期及时间）：工作负责人签名15. 工作终结：(1)在线路上的电缆工作：工作人员已全部撤离，材料工具已清理完毕，工作终结；所装的工作接地线共副已全部拆除，于年月日时分工作负责人向工作许可人用方式汇报。

10kv倒闸操作票范本1.10KV配电系统的倒闸操作程序面试时可以这样回答：10KV配电系统倒闸操作如下1、高压倒闸操作，必须根据值班调度人员以及值班负责人的必须命令，受令人复诵无误后才能执行。

2、倒闸操作前，必须填写操作票，根据接线图填写项目、顺序。

3、倒闸操作必须有两人进行，一人操作，一人监护，其中对设备熟悉者，技术水平高者，进行操作。

4、停电拉闸操作顺序依次为：分断路器···拉开负荷侧刀闸···拉开母线侧刀闸，严禁带负荷拉隔离开关。

5、送电合闸操作顺序依次为：合母线侧刀闸（上隔离开关）···合负荷侧刀闸（下隔离开关）···合断路器开关。

6、高压柜和高压柜出线端有人工作检修时，停电拉闸操作完成后，应在出线侧验电、加封地线、挂有人操作禁止合闸的标示牌，并把验电加封地线写入完全操作票。

7、高压柜合闸操作前，应先，拆除线路加封的接地线，摘下有人操作的时候禁止合闸的标示牌，然后进行合闸操作。

8、操作票应在填写时间编号，作废操作票应注明作废字样，已操作的操作票应注明已执行字样。

9、填写操作票应字迹清楚，不得涂改，注明操作人、监护人的姓名，操作完成时间扩展资料：高压配电室倒闸安全措施：1、任何倒闸操作都必须由倒闸负责人全面指挥，并在现场监护，倒闸操作必须使用倒闸操作票。

2、倒闸前，倒闸负责人应对设备投入运行的线路、开关等进行检查，都处于完好状态方可进行倒闸操作。

3、倒闸过程中，操作人员应注意先后顺序，防止带负荷拉闸。

4、倒闸时应先将受电机房的联络开关及电源开关合上，然后合上送电机房电源开关的隔离闸刀及油开关。

此时，对于正在运行的设备检查是否有电源指示；如果没有指示，则应立即停止操作，查明原因。

5、当运行回路已经投入运行时，应先停下送电机房另一回路油开关及隔离闸刀，后停下受电机房的电源开关，且两端开关都要挂上警告牌。

KV配电室倒闸操作票
一、操作票信息
操作单位名称：XXX公司
配电室名称：KV配电室
操作日期：XXXX年XX月XX日
操作人员：XXX
二、安全注意事项
1.在操作前，要确保所有相关设备已经停止运行，并且断开电源。

2.操作人员必须穿戴好工作服、绝缘手套和绝缘鞋，并且佩戴好安全帽。

3.操作过程中，切勿进行与操作无关的活动，保持专注。

4.操作人员必须对设备进行检查，确保其处于良好状态，不存在损坏或者故障。

5.在进行倒闸操作时，必须按照操作规程进行，不得擅自修改或者操作不当。

6.操作完毕后，操作人员要及时归还操作票并报备相关领导。

三、操作步骤
1.准备工作
a.检查配电室内各设备是否已经停止运行，并且断开电源。

b.穿戴好工作服、绝缘手套和绝缘鞋，并佩戴好安全帽。

c.检查倒闸操作设备是否正常。

2.操作倒闸
a.找到相应的倒闸装置，确认其位置。

b.按照顺序，将倒闸装置操作至关闭位置。

c.确认倒闸是否已经完全关闭。

3.检查操作结果
a.检查倒闸装置是否已经完全关闭。

b.检查倒闸运行是否正常。

四、操作完毕
1.复核操作结果，确认倒闸已经完全关闭。

2.操作人员要及时归还操作票，并报备相关领导。

3.将配电室内设备恢复运行，并恢复正常供电。

4.对倒闸操作所涉及的设备进行全面检查，确保安全。

五、签字确认
操作人员：XXX
日期：XXXX年XX月XX日
审核人员：XXX
日期：XXXX年XX月XX日。

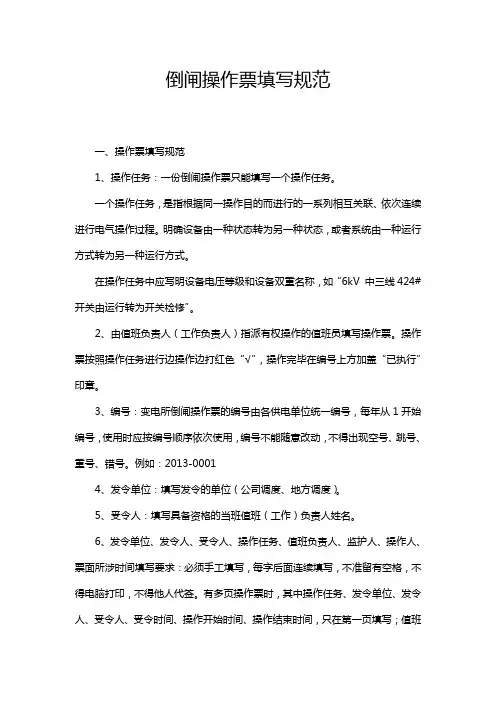

倒闸操作票填写规范一、操作票填写规范1、操作任务：一份倒闸操作票只能填写一个操作任务。

一个操作任务，是指根据同一操作目的而进行的一系列相互关联、依次连续进行电气操作过程。

明确设备由一种状态转为另一种状态，或者系统由一种运行方式转为另一种运行方式。

在操作任务中应写明设备电压等级和设备双重名称，如“6kV 中三线424# 开关由运行转为开关检修”。

2、由值班负责人（工作负责人）指派有权操作的值班员填写操作票。

操作票按照操作任务进行边操作边打红色“√”，操作完毕在编号上方加盖“已执行”印章。

3、编号：变电所倒闸操作票的编号由各供电单位统一编号，每年从1开始编号，使用时应按编号顺序依次使用，编号不能随意改动，不得出现空号、跳号、重号、错号。

例如：2013-00014、发令单位：填写发令的单位（公司调度、地方调度）。

5、受令人：填写具备资格的当班值班（工作）负责人姓名。

6、发令单位、发令人、受令人、操作任务、值班负责人、监护人、操作人、票面所涉时间填写要求：必须手工填写，每字后面连续填写，不准留有空格，不得电脑打印，不得他人代签。

有多页操作票时，其中操作任务、发令单位、发令人、受令人、受令时间、操作开始时间、操作结束时间，只在第一页填写；值班负责人、监护人、操作人每页均分别手工签名，且操作结束每张均应加盖“已执行”印章。

7、受令时间：填写调度下达指令的具体时间，年用4位阿拉伯数字表示，月、日用2位阿拉伯数字表示，时、分，用24小时表示，不足2位的在前面添“0”补足。

8、操作开始时间：填写操作开始的时间，年、月、日、时、分填写同第7项。

9、操作结束时间：完成最后一项操作项目的时间，年、月、日、时、分填写同第7项。

10、模拟操作打“√”：打在操作票“顺序”所在列正中间，用兰笔打“√”，每模拟、检查、审核一项正确无误时才能打上“√”，再进行下一项的模拟、检查、审核。

11、操作打：打在操作票有“√”栏所在列正中间，用红笔打“√”，由监护人完成。

变电站（发电厂）操作票、工作票填写执行规则1总则1.1 为贯彻执行《电力安全工作规程》(变电站和发电厂电气部分、电力线路部分) （国家电网安监〔2005〕83号）（以下统称为《安规》），确保操作票和工作票填写执行的标准化、规范化和程序化，结合公司实际情况制定本规则。

1.2 凡在公司变电站（发电厂）、开闭所、配电室等电气设备上工作，都必须严格执行《安规》和本规则。

2变电站（发电厂）操作票2.1变电站（发电厂）操作票的填写2.1.1编号：由公司统一编号，在印刷时一并排印，使用单位应按照编号顺序依次使用。

微机辅助生成倒闸操作票，必须具备打印过号功能，编号应符合公司统一标准：2.1.1.1前两位为厂编号：01—橡胶厂；02—炼油厂；03—第二化肥厂；04—烯烃厂；05—塑料厂；06—氯碱厂；07—热电厂；08—储运厂；09—供排水厂；10—腈纶厂；11—动力管理中心；12—社区管理部；13—达州化肥厂。

2.1.1.2后五位各单位分别从00001开始排版印刷，下一年票号与本年票号连续。

2.1.2单位：指变配电站（开关站、配电室），按公司调度规程或厂命名的名称填写。

如：XX厂XX变电站、热电厂电站等。

2.1.3发令时间、操作开始时间和结束时间：2.1.3.1发令时间：值班调度员下达操作命令时间。

2.1.3.2操作开始时间：操作人员开始实施操作时间。

2.1.3.3操作结束时间：全部操作完毕并复查无误后的时间。

一个操作任务使用多页操作票时，首页填写发令时间和操作开始时间，末页填写操作结束时间。

2.1.4操作票上下页接号：2.1.4.1印刷票：一个操作任务使用多页操作票时，在首页和以后的右下角填写“接下页：XX号”，在次页和以后的各页右上角填写“承上页：XX号”。

2.1.4.2微机生成票：打印一份多页操作票时，在首张及以后各张的备注栏内右下角自动生成：接下页№××号；在第二张及以后操作任务栏右上角自动生成：承上页№××号。

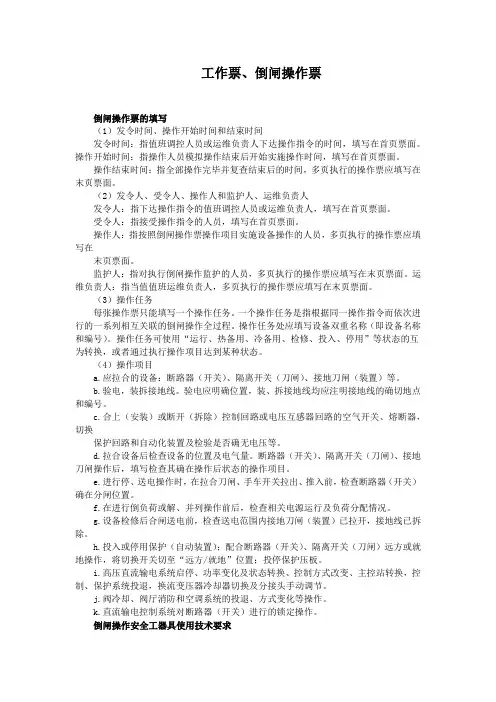

工作票、倒闸操作票倒闸操作票的填写（1）发令时间、操作开始时间和结束时间发令时间：指值班调控人员或运维负责人下达操作指令的时间，填写在首页票面。

操作开始时间：指操作人员模拟操作结束后开始实施操作时间，填写在首页票面。

操作结束时间：指全部操作完毕并复查结束后的时间，多页执行的操作票应填写在末页票面。

（2）发令人、受令人、操作人和监护人、运维负责人发令人：指下达操作指令的值班调控人员或运维负责人，填写在首页票面。

受令人：指接受操作指令的人员，填写在首页票面。

操作人：指按照倒闸操作票操作项目实施设备操作的人员，多页执行的操作票应填写在末页票面。

监护人：指对执行倒闸操作监护的人员，多页执行的操作票应填写在末页票面。

运维负责人：指当值值班运维负责人，多页执行的操作票应填写在末页票面。

（3）操作任务每张操作票只能填写一个操作任务。

一个操作任务是指根据同一操作指令而依次进行的一系列相互关联的倒闸操作全过程。

操作任务处应填写设备双重名称（即设备名称和编号）。

操作任务可使用“运行、热备用、冷备用、检修、投入、停用”等状态的互为转换，或者通过执行操作项目达到某种状态。

（4）操作项目a.应拉合的设备：断路器（开关）、隔离开关（刀闸）、接地刀闸（装置）等。

b.验电，装拆接地线。

验电应明确位置，装、拆接地线均应注明接地线的确切地点和编号。

c.合上（安装）或断开（拆除）控制回路或电压互感器回路的空气开关、熔断器，切换保护回路和自动化装置及检验是否确无电压等。

d.拉合设备后检查设备的位置及电气量。

断路器（开关）、隔离开关（刀闸）、接地刀闸操作后，填写检查其确在操作后状态的操作项目。

e.进行停、送电操作时，在拉合刀闸、手车开关拉出、推入前，检查断路器（开关）确在分闸位置。

f.在进行倒负荷或解、并列操作前后，检查相关电源运行及负荷分配情况。

g.设备检修后合闸送电前，检查送电范围内接地刀闸（装置）已拉开，接地线已拆除。

h.投入或停用保护（自动装置）；配合断路器（开关）、隔离开关（刀闸）远方或就地操作，将切换开关切至“远方/就地”位置；投停保护压板。

倒闸操作票填写说明1、配电室名称的填写：填写全称，不能简称或代号。

应先填写站名，后填写电压等级。

供电X队XX 6kV 配电室2、操作票的编号：变电站（发电厂）倒闸操作票的编号由供电中心统一编号，并在印刷时一并排印，使用单位应按编号顺序依次使用，编号不能随意改动，不得出现空号、跳号、重号、错号。

3、操作任务的填写：操作任务的填写要简单明了，做到能从操作任务中看出操作对象、操作范围及操作要求。

操作任务应填写设备双重名称，即电气设备中文名称和编号。

每张操作票只能填写一个操作任务。

一个操作任务：是指根据同一操作命令为了相同的操作目的而进行一系列相关联并依次进行的不间断倒闸操作过程。

一项连续操作任务不得拆分成若干单项任务而进行单项操作。

一个操作任务用多张操作票时，在首张及以后几张操作票的最后一行填写“接下页×××号操作票” ，×××号指下一页操作票编号，在第二张及以后几张填写“接上页×××号操作票，×××号指上一页操作票编号”。

为了同一操作目的，根据调度指令进行中间有间断的操作，应分别填写操作票。

分项操作时，在操作项目终止、开始旁边应填写相应的时间。

4、操作任务填写规范（1）主变压器停、送电：操作任务：X号主变停（送）电状态：X号主变、201、101、301断路器由XX状态转换为XX状态若某侧开关状态与其它不一致，分别填写状态转换。

（2）断路器停（送）电：操作任务：XX kV XX线XXX断路器停（送）电状态：断路器由XX状态转换为XX状态（3）线路停（送）电操作任务：XXXkV XX线XXX断路器停（送）电状态：线路由XX状态转换为XX状态（4）断路器及线路同时转检修操作任务：XX kV XX 线XXX断路器停电状态：断路器、线路由运行状态转换为检修状态（5）断路器、线路由检修状态分别转换为冷备用状态操作任务：①XXXkV XX线路由检修状态转换为冷备用状态②XXXkV XXX断路器由检修状态转换为冷备用状态注：若恢复送电时断路器、线路分别拆除安全措施，由检修状态转冷备用状态，再待命令由冷备用状态转运行状态则应分别填写操作票，送电时的操作任务按断路器送电的任务填写。

倒闸操作票制度模版一、目的本制度的目的是为了规范倒闸操作的流程，确保倒闸操作的安全性和准确性，提高电力设备的稳定运行。

二、适用范围本制度适用于所有需要倒闸操作的电力设备，包括变电站、发电厂等。

三、责任与义务1. 倒闸操作人员应具备相关电力设备操作技能，并严格按照操作票制度进行操作。

2. 监护人员负责对倒闸操作过程进行监督，确保操作人员按照规定进行操作。

3. 管理人员负责制定、修订和审核操作票制度，对操作人员进行培训和考核。

四、操作票的制定和审核1. 操作票应由管理人员负责制定，内容包括设备名称、操作人员姓名、操作时间、操作步骤、注意事项等。

2. 操作票应经管理人员审核后才能生效。

五、操作票的签发1. 在进行倒闸操作前，操作人员应向管理人员申请操作票。

2. 管理人员核实操作人员的资质后，签发操作票，并告知操作人员操作的设备和时间。

六、倒闸操作的流程1. 操作人员在操作前应进行设备检查，并确保设备处于正常工作状态。

2. 操作人员按照操作票上的步骤进行倒闸操作。

3. 操作过程中，操作人员应按照操作票上的注意事项进行操作，确保操作安全。

4. 倒闸操作完成后，操作人员应向监护人员报告操作情况，并经监护人员确认后关闭操作票。

七、操作人员的安全措施1. 操作人员在进行倒闸操作时，应穿戴符合安全要求的防护装备。

2. 操作人员应按照操作票上的注意事项进行操作，禁止违章操作。

八、操作人员的工作记录1. 操作人员在进行倒闸操作时，应按照要求进行操作记录，记录包括操作时间、操作步骤、操作结果等。

2. 操作记录应经监护人员查验后，归档保存。

九、操作票的保管1. 操作票应由监护人员进行保管，确保操作票的完整性和安全性。

2. 操作票应按照规定的时间进行归档保存，存档期限为一年。

十、违章操作的处理1. 如果发现操作人员进行违章操作，监护人员应立即停止操作，并向管理人员报告。

2. 违章操作人员应受到相应的纪律处分，并接受相关培训。

变电站倒闸操作票范本一、什么是变电站倒闸操作票？在电力系统中，变电站倒闸操作票是指进行变电站倒闸操作所需要填写的一种规范化文档。

通过填写操作票，可以确保倒闸操作的安全和正确性，减少操作失误和事故的发生。

变电站倒闸操作票范本是指倒闸操作票的规范化模板，在实际操作中可以根据范本进行填写和使用。

二、变电站倒闸操作票范本的内容和格式变电站倒闸操作票范本一般包括以下内容：1. 倒闸操作票的基本信息为了对倒闸操作进行追溯和记录，倒闸操作票需要填写一些基本信息，例如：•编号：每张倒闸操作票应有唯一的编号，使用者可自行选择编号规则。

•填写日期：填写倒闸操作票的日期。

•变电站名称：填写进行倒闸操作的变电站的名称。

•作业地点：填写具体的倒闸操作地点。

•倒闸设备名称和位置：填写进行倒闸操作的设备的名称和具体位置。

2. 倒闸操作的时间和具体步骤在倒闸操作票中，需要详细记录倒闸操作的时间和具体步骤，包括：•倒闸操作开始时间。

•倒闸操作结束时间。

•倒闸操作的具体步骤，例如关闭刀闸、打开负荷开关等，并按照先后顺序进行编号。

3. 安全措施和注意事项倒闸操作涉及到高压电力设备，为了确保操作人员的安全，必须遵守一些安全措施和注意事项。

在倒闸操作票中，需要列出这些措施和注意事项，例如：•操作人员需要佩戴安全帽、绝缘手套、绝缘靴等个人防护装备。

•操作人员需要确保操作环境通风良好，无明火和易燃物品。

•操作前需要检查设备是否正常工作，无异常情况。

4. 签字确认和备案为了确保倒闸操作的可追溯性和责任的明晰，倒闸操作票需要进行签字确认和备案。

具体包括：•操作人员的签字确认。

•监护人员的签字确认。

•监管部门的签字确认。

•对填写倒闸操作票的人员和日期进行备案。

三、如何填写变电站倒闸操作票？填写变电站倒闸操作票是一项重要的工作，需要按照一定的步骤和规范进行。

以下是填写变电站倒闸操作票的一般步骤：1. 准备工作在填写变电站倒闸操作票之前，需要进行以下准备工作：•确定倒闸操作的设备和位置。

供配电系统分析与设计课内实验指导书东华大学信息学院电气与电子工程系2016年变电站倒闸操作-操作票填写参考模板QS316QS311QS326QS321QS341QS342QF31 QF34 QF32 QS331QS336QS351 QS356QS339QS359QS606 QS601QS616 QS611QS609 QS619QS651QS652QF33 QF35QF60 QF61QF65 QS621 QS631 QS641 QS661 QS671 QS681QS676QF67 QF68QF66 QF64 QF63 QF62 QS636QS646QS666QS019QS029QS 互01 QS 互02QS119QS129 QS 互11QS 互12T1 T235kV 1#主变送电倒闸操作票编号**********操作人：*** 监护人：*** 值班负责人***35kV 1#主变停电倒闸操作票编号**********操作人：*** 监护人：*** 值班负责人*** 实验2 一路进线供电转两路供电倒闸操作仿甲线对35kV 1#母线供电转甲，乙两路供电编号**********操作人：*** 监护人：*** 值班负责人***实验3 分段单母运行状态切换的倒闸操作仿甲线对35kV 1#母线供电转对1#和2#母线供电编号**********操作人：*** 监护人：*** 值班负责人***实验4 母线从运行状态转检修倒闸操作对35kV1#母线从运行状态转检修状态倒闸操作编号**********操作人：*** 监护人：*** 值班负责人***实验5 母线从检修状态转运行倒闸操作对35kV1#母线从检修状态转运行状态倒闸操作编号**********操作人：*** 监护人：*** 值班负责人***实验6 变压器从运行状态转检修倒闸操作1#主变从运行状态转检修状态倒闸操作编号**********操作人：*** 监护人：*** 值班负责人*** 实验7 变压器从检修状转运行倒闸操作1#主变从检修状态转运行状态倒闸操作编号**********实验8 变压器从运行状态转冷备用倒闸操作1#主变从运行状态转冷备用状态倒闸操作编号**********操作人：*** 监护人：*** 值班负责人***实验10 变压器从运行状态转热备用倒闸操作：1#主变从运行状态转热备用状态倒闸操作编号**********操作人：*** 监护人：*** 值班负责人***实验11 变压器从冷备用状态转运行倒闸操作：1#主变从冷备用状态转运行状态倒闸操作编号**********操作人：*** 监护人：*** 值班负责人***实验12 变压器从热备用状态转运行倒闸操作：1#主变从热备用状态转运行状态倒闸操作编号**********操作人：*** 监护人：*** 值班负责人***。

填写倒闸操作票一、倒闸操作票票面格式的填写1、第一栏为接受单位栏第一项单位填写XX kV XX 变电站，第二项编号按现场规定填写。

同一操作任务有多页的情况下编号相同。

2、第二栏为命令栏⑴、发令人填写发布调度命令的调度员姓名。

非调度管辖设备的操作填写发出操作命令的站长或副站长（操作队队长或副队长）或当班值班负责人姓名；⑵、受令人填写接受操作命令的值班员姓名；⑶、发令时间如实填写，时间精确到分。

3、第三栏为操作时间栏⑴、操作开始时间在实际操作开始时填写；⑵、操作结束时间在本操作票所列操作项目全部执行完后填写，在操作任务未全部执行完但因故不再执行其余项目时，最后一项时间为操作终了时间；4、第四栏为操作分类选择栏在实际操作类型前打(√)记号。

5、第五栏为操作任务栏按统一的调度术语简明扼要说明要执行的操作任务，操作任务栏内必须写明设备的电压等级，双重编号。

操作任务不得涂改。

停电和送电操作应分别填写操作票。

母线、母线分段（母联）开关、旁路开关、母线PT、主变中性点，均应在其设备名称和编号前面加上相应的电压等级。

一份操作票只能填写一个操作任务，一个操作任务根据一个调度命令。

为了相同的操作目的而进行的一系列相互关联并依次进行的操作过程，操作任务栏写满后，继续在“操作项目”栏内填写，任务写完后，空一项再写操作步骤。

如下列操作：⑴、倒母线操作或母线停电、送电操作；⑵、倒电压互感器的操作；⑶、倒两台主变及与主变相关的分段（母联）开关的操作，停一台主变或送一台主变的操作（均包括变压器各侧的开关）；⑷、倒站用电源及其它电源线的操作；⑸、进、出线及其转线操作；⑹、终端站的全站停电或电源侧母线停电、送电操作；⑺、状态相同的同一电压等级的几路直馈出线的停、送电操作。

6、第六栏为操作项目栏⑴、第一列为顺序栏，分项书写文字可占用数行，顺序号不变，并连续。

⑵、第二列为操作项目栏，应填写设备的双重名称(可不填写电压等级,但主变侧开关、母线、旁路母线、旁路开关、母线PT等应填写电压等级)，根据操作任务，按操作顺序及操作票的要求、规定，依次填写分项内容；可占用数页，但应在前一页备注栏内中间写“接下页”，在后一页的操作任务栏中间写“接上页”。

A变电站：图例一⒈一次接线图⒉相关说明：⑪该站为内桥接线的110kV负荷站；其电源甲、电源乙均分别给110kV4#、5#母线供电；111、112开关均有无压掉。

无压检定111为110kV4-9PT、10kV4-9PT；112为110kV5-9PT、10kV5-9PT。

111、112开关均有无压掉均启动110kV母联145开关自投。

⑫两台主变并列时，必须先合110kV环，后合10kV环；解列时，必须先拉10kV环，后拉110kV环；10kV旁路224开关带10kV4#母线各路时，亦应遵守上述规定（只有10kV4#与5#母线成为同一条母线时，方可带213、214、215负荷）。

⑬1#与2#所用变0.4kV侧严禁并列运行。

⑭严禁10kV空母线带电容器；10kV4#母线带负荷前，211消弧线圈应投运。

⑮对于两卷主变，发电时必须先合高压侧，后合低压侧；停电时，必须先停低压侧，后停高压侧。

应考虑高压侧中性点。

⑯画的开关为合位，画的开关为分位。

⑰110kV开关均为SF6-110型弹簧储能机构SF6开关；10kV 小车开关均为ZN型弹簧储能机构真空开关；10kV其它开关均为SN型电磁机构少油开关。

⒊运行方式：⑪开关、刀闸分合位如图所示；⑫母联145、245、412均拉着，145、245自投运行；⑬111、112无压掉投着；⑭站内有地线10组，均备用；214、215、221、222重合闸运行，224重合闸退出。

⒋写操作票思路：⑪详看一次图、给出的运行方式及相关要求，每一句话有可能都隐含着考点。

如“215开关检修工作”，同时提示215为重要负荷。

该题含义为215负荷不能停电，必须用224带路，停下215等。

⑫打破调度分界，根据所给出的工作任务，自己拟出调度命令，搭好框架，理清头绪，再行动笔写操作步骤。

B变电站：图例二⒈一次接线图⒉相关说明：⑪运行方式见图：245、345自投运行；7-1合、7-2拉；1#所用变带0.4kV站用电；110kV为相位比较式母差保护，其二次投入位置与一次一致，111、112、146均有母差放电压板；145充电保护退出（一个压板）；110kV、35kV、10kV各出线路重合闸均运行；01合着、02拉着，35kVPC（消弧线圈）分头正常时在5（35kV4#、5#母线运行分段时，PC分头均在5），PC 带4#和5#母线时，分头应在9。
