图解橡胶止水带施工方法

钢边橡胶止水带施工工艺
钢边橡胶止水带的宽度为35cm，钢板厚度为0.8mm，中埋式止水带设置在变形缝部位，其形式为中孔型止水带。

图钢边橡胶止水带
安装步骤：
1.先将钢筋止水带按设计要求，放置在管廊变形缝处。

2.利用钢边止水带两边的安装孔，用铁丝将钢边止水带和钢筋捆扎定位，固定间距40cm，无安装孔时可在止水带的允许部位处穿孔打洞，不得损害本体部分。

钢板止水带定位时应两边钢板外侧高于中间橡胶止水带，形成U字形。

3.模板应严格施工操作规程进行施工，安装在钢边止水带的中间橡胶O型环上下两面间的平面上，模板要牢固，谨防混凝土浇筑振捣时模板移位。

4.安装好的钢边橡胶止水带在施工时一定要保护和支撑好未浇捣混凝土部分的橡胶止水带，在浇捣止水带附近混凝土时要细微振捣，尤其是水平部分，止水带下缘的混凝土更要细微，使混凝土中的气泡从钢边橡胶止水带翼下跑出来，当混凝土振捣面超过止水带平面后，可以剪断铁丝，使止水带呈水平状态。

5.水平设置的止水带均采用盆式安装，盆式开口向上，保证浇捣混凝土时混凝土内产生的气泡顺利排出。

6.止水带现场接头宜尽量少，并应采用现场热硫化对接接头。

施工缝和变形缝止水带丁字接头采用螺栓连接。

7.止水带应设置在结构中线位置，结构两侧厚度差均不得大于1cm。

止水带的纵向中心线与变形缝中线应对齐，两者距离误差不得大于1cm。

止水带与接缝表面应垂直，误差不得大于15°。

8.止水带的混凝土必须振捣充分，保证止水带与混凝土咬合密实这是止水带
发挥止水作用的关键，应确实做好，止水带下部不应产生空洞、气孔等隐患。

振捣时严禁振捣棒触及止水带，应避免止水带出现扭曲或倒伏。

橡胶止水带施工方法

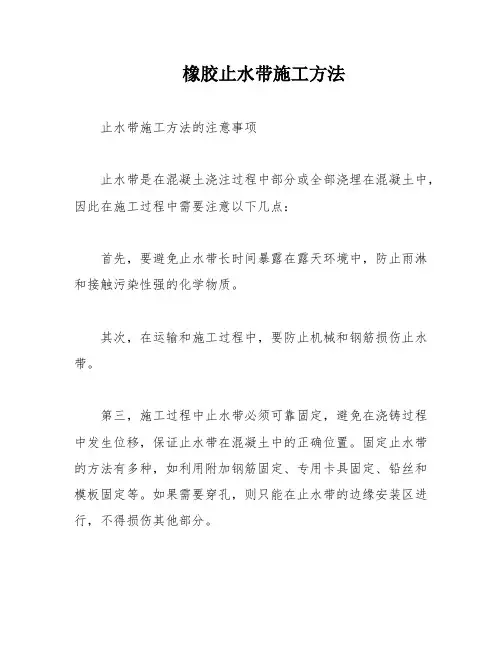

止水带施工方法的注意事项
止水带是在混凝土浇注过程中部分或全部浇埋在混凝土中，因此在施工过程中需要注意以下几点：
首先，要避免止水带长时间暴露在露天环境中，防止雨淋和接触污染性强的化学物质。

其次，在运输和施工过程中，要防止机械和钢筋损伤止水带。

第三，施工过程中止水带必须可靠固定，避免在浇铸过程中发生位移，保证止水带在混凝土中的正确位置。

固定止水带的方法有多种，如利用附加钢筋固定、专用卡具固定、铅丝和模板固定等。

如果需要穿孔，则只能在止水带的边缘安装区进行，不得损伤其他部分。

另外，在用户定货时应根据工程结构和设计图纸计算产品长度，异型结构还需要有图纸说明。

尽量在工厂中将止水带连接成整体，如需在现场连接时，可采用电加热板硫化粘合或冷粘接（橡胶止水带）或焊接（塑料止水带）的方法。

最后，施工过程中还要注意浇捣的冲击力，以免由于力量过大而刺破橡胶止水带。

同时，在定位橡胶止水带时，要使其界面部位保持平衡，避免翻滚和扭结。

如果发现有破裂和扭结现象，应及时进行修补和调整，以确保止水带的正常使用。

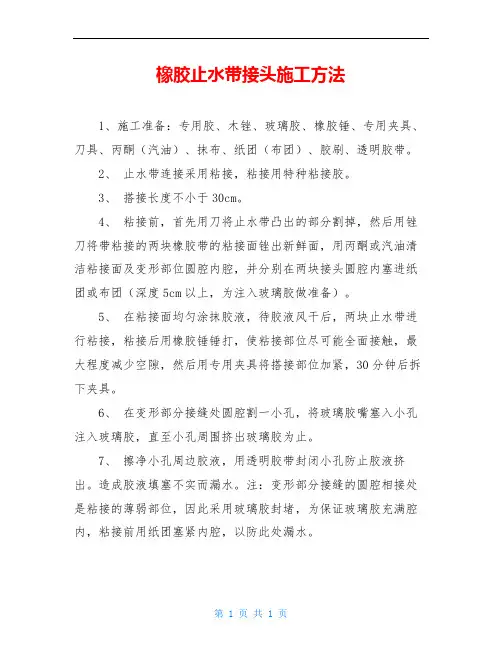

橡胶止水带接头施工方法
1、施工准备：专用胶、木锉、玻璃胶、橡胶锤、专用夹具、刀具、丙酮（汽油）、抹布、纸团（布团）、胶刷、透明胶带。

2、止水带连接采用粘接，粘接用特种粘接胶。

3、搭接长度不小于30cm。

4、粘接前，首先用刀将止水带凸出的部分割掉，然后用锉刀将带粘接的两块橡胶带的粘接面锉出新鲜面，用丙酮或汽油清洁粘接面及变形部位圆腔内腔，并分别在两块接头圆腔内塞进纸团或布团（深度5cm以上，为注入玻璃胶做准备）。

5、在粘接面均匀涂抹胶液，待胶液风干后，两块止水带进行粘接，粘接后用橡胶锤锤打，使粘接部位尽可能全面接触，最大程度减少空隙，然后用专用夹具将搭接部位加紧，30分钟后拆下夹具。

6、在变形部分接缝处圆腔割一小孔，将玻璃胶嘴塞入小孔注入玻璃胶，直至小孔周围挤出玻璃胶为止。

7、擦净小孔周边胶液，用透明胶带封闭小孔防止胶液挤出。

造成胶液填塞不实而漏水。

注：变形部分接缝的圆腔相接处是粘接的薄弱部位，因此采用玻璃胶封堵，为保证玻璃胶充满腔内，粘接前用纸团塞紧内腔，以防此处漏水。

第 1 页共 1 页。

橡胶止水带施工方法（图解）图1橡胶止水带剖面示意1 橡胶止水带物理性能设计要求橡胶止水带必须达到以下物理性能指标：拉伸强度≥18MPａ，抗撕裂强度≥35kn／M，硬度(邵氏Ａ)60°±5°，扯断伸长率≥450％，定伸永久变形≤20％，压缩永久变形≤35％，脆性温度≤－45℃，热空气老化(70℃×72h)，硬度变化≤＋8°，拉伸强度变化率(降低)≤10％，伸长变化率(降低)≤20％。

2 橡胶止水带的接头处理**工程中，根据不同的使用部位，同规格橡胶止水带的接头见图2(a)～(e)，还有两种规格橡胶止水带变截面接头，见图2(f)内墙竖向止水带搭接作法及图2(g)外墙竖向止水带搭接作法。

为保证质量，复杂的异形接头如环形橡胶止水带尽量在加工中完成，各种接头均由厂家派人指导现场接头。

图2橡胶止水带接头现场接头采用冷接，即将需连接的橡胶止水带两端削成互为匹配的橡胶止水带接头，接头端表面挫毛后用橡胶清洁剂清洗、晾干，刷胶粘贴橡胶板(双面)而成。

其接头工艺如下：(1)按照图纸要求的角度裁剪，裁剪端面要平直，不得斜歪；(2)削掉强力筋，在削掉强力筋部位，用电动砂轮或气动砂轮打毛，打毛的部位要全面，不得遗漏；(3)打毛后用汽油或橡胶清洁剂刷洗，待汽油或橡胶清洁剂干燥后涂刷胶浆，胶浆涂刷要均匀；(4)待干燥后按图纸要求拼接，在拼接处先用211胶皮粘贴，并用滚筒压实，不得有气泡；(5)用211胶皮包贴接缝处橡胶止水带，包贴后用滚筒压实，排除气泡；(6)检查外观突起不明显的气泡，但允许胶片表面存在轻微的不平整。

3 橡胶止水带的设置橡胶止水带浇筑于混凝土截面中并伸入相邻的混凝土内，形成一个嵌入混凝土中横穿接缝或施工缝的隔断，阻止水分从施工缝的一面进入另一面。

楼板缝橡胶止水带的设置见图3(a)、3(b)，墙缝橡胶止水带的设置见图3(c)，洞口橡胶止水带的设置见图3(d)。

图3 橡胶止水带设管埋置示意图4 橡胶止水带的安装与施工橡胶止水带的安装见图4。

橡胶止水带的安装方法
橡胶止水带的安装方法
一、准备材料
1.橡胶止水带：止水带应符合行业标准，无损伤或表面变形，未使用过；
2.止水带贴附剂：贴附剂应选用与止水带基材相容的水性专用贴附剂；
3.安装设备：如气动冲槽凿、剪刀、锤子、拉钩等；
4.补胶材料：高低温胶带应符合行业标准；
5.施工技能人员：具有相关安装施工经验的专业人员。

二、安装步骤
1.施工前准备：
（1）在施工前，止水带安装位置应有足够的空间，安装位置的洞口设计应严格按照规范要求，并确定好止水带的粘贴位置及尺寸；
（2）止水带安装前需要进行排水作业，将安装位置的水清洗干净，并将水从洞口排除；
（3）确保安装位置的表面清洁，在无油污的情况下方可开始安装；
（4）确定位置，按照要求在安装位置上涂刷贴附剂，在一定时间内可以完成贴附剂的涂布和安装；
（5）向安装位置注入清水，以确保涂料充分润湿；
2.安装步骤：
（1）将止水带放在安装位置，按安装线路拉伸，并将止水带套在安装线路上；
（2）将止水带安装起来，锤击其边缘以确保其固定，并用拉钩固定止水带的边缘；
（3）用高低温胶带弥补止水带与墙壁之间的缝隙，然后确定安装后止水带的一切尺寸；
（4）完成安装后，在止水带内部重新注入清水，以确保工作效果。

三、施工后保养
1.每个安装位置完成安装后，应标注安装记录；
2.施工现场应保持整洁，避免安装失误；
3.建筑完成后，应定期对安装位置的状况进行维护，以提高可靠性和使用寿命。

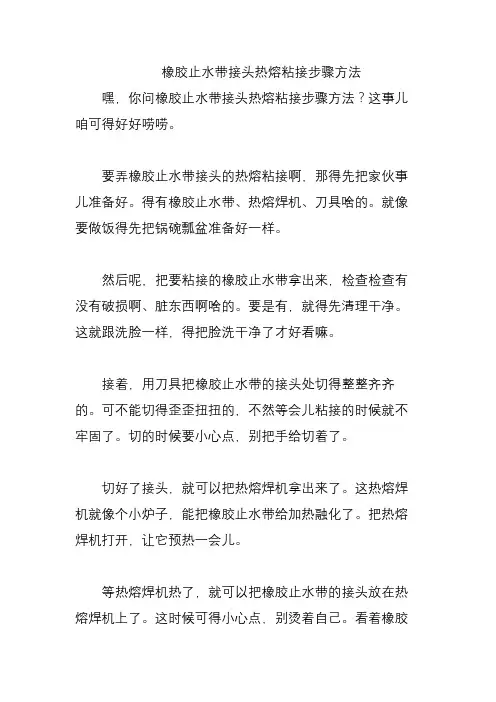

橡胶止水带接头热熔粘接步骤方法嘿，你问橡胶止水带接头热熔粘接步骤方法？这事儿咱可得好好唠唠。

要弄橡胶止水带接头的热熔粘接啊，那得先把家伙事儿准备好。

得有橡胶止水带、热熔焊机、刀具啥的。

就像要做饭得先把锅碗瓢盆准备好一样。

然后呢，把要粘接的橡胶止水带拿出来，检查检查有没有破损啊、脏东西啊啥的。

要是有，就得先清理干净。

这就跟洗脸一样，得把脸洗干净了才好看嘛。

接着，用刀具把橡胶止水带的接头处切得整整齐齐的。

可不能切得歪歪扭扭的，不然等会儿粘接的时候就不牢固了。

切的时候要小心点，别把手给切着了。

切好了接头，就可以把热熔焊机拿出来了。

这热熔焊机就像个小炉子，能把橡胶止水带给加热融化了。

把热熔焊机打开，让它预热一会儿。

等热熔焊机热了，就可以把橡胶止水带的接头放在热熔焊机上了。

这时候可得小心点，别烫着自己。

看着橡胶止水带慢慢变软、融化，就像糖在锅里融化一样。

等橡胶止水带融化得差不多了，就赶紧把两个接头对在一起。

要对得准准的，不能有缝隙。

就像拼图一样，得把两块拼得严丝合缝的。

对好了接头，再用工具压一压，让它们粘得更牢固。

可以用手按一按，或者用个小锤子轻轻敲一敲。

这就像盖房子的时候，得把砖头压得实实的，房子才结实嘛。

压好了接头，还得等一会儿，让橡胶止水带冷却凝固。

这时候可别乱动它，不然接头可能会裂开。

等冷却好了，就可以检查一下接头的质量了。

看看有没有裂缝啊、不牢固的地方啊啥的。

要是有，就得重新弄。

哎呀，橡胶止水带接头热熔粘接虽然有点麻烦，但是只要认真仔细，就能弄好。

下次你要是遇到橡胶止水带接头的问题，就知道该怎么做了吧。

加油！。

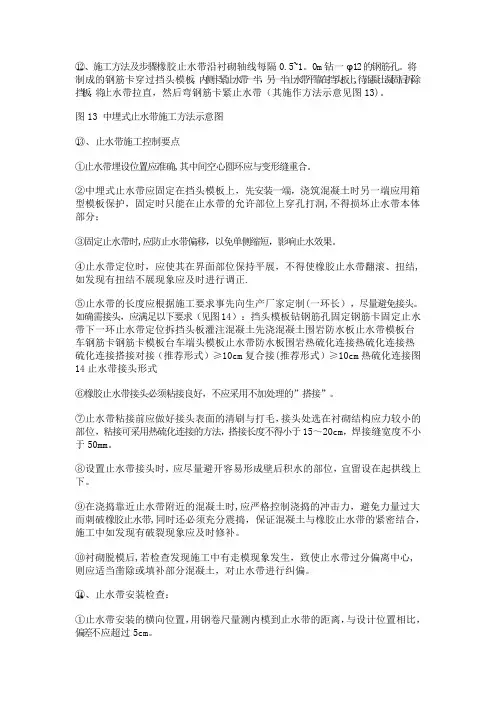

⑫、施工方法及步骤橡胶止水带沿衬砌轴线每隔0.5~1。

0m钻一φ12的钢筋孔。

将制成的钢筋卡穿过挡头模板，内侧卡紧止水带一半，另一半止水带平靠在挡头板上,待混凝土凝固后拆除挡板，将止水带拉直，然后弯钢筋卡紧止水带（其施作方法示意见图13)。

图13 中埋式止水带施工方法示意图⑬、止水带施工控制要点①止水带埋设位置应准确,其中间空心圆环应与变形缝重合。

②中埋式止水带应固定在挡头模板上，先安装一端，浇筑混凝土时另一端应用箱型模板保护，固定时只能在止水带的允许部位上穿孔打洞,不得损坏止水带本体部分；③固定止水带时,应防止水带偏移，以免单侧缩短，影响止水效果。

④止水带定位时，应使其在界面部位保持平展，不得使橡胶止水带翻滚、扭结,如发现有扭结不展现象应及时进行调正.⑤止水带的长度应根据施工要求事先向生产厂家定制(一环长），尽量避免接头。

如确需接头，应满足以下要求（见图14）：挡头模板钻钢筋孔固定钢筋卡固定止水带下一环止水带定位拆挡头板灌注混凝土先浇混凝土围岩防水板止水带模板台车钢筋卡钢筋卡模板台车端头模板止水带防水板围岩热硫化连接热硫化连接热硫化连接搭接对接（推荐形式）≥10cm复合接(推荐形式）≥10cm热硫化连接图14止水带接头形式⑥橡胶止水带接头必须粘接良好，不应采用不加处理的”搭接”。

⑦止水带粘接前应做好接头表面的清刷与打毛，接头处选在衬砌结构应力较小的部位，粘接可采用热硫化连接的方法，搭接长度不得小于15～20cm，焊接缝宽度不小于50mm。

⑧设置止水带接头时，应尽量避开容易形成壁后积水的部位，宜留设在起拱线上下。

⑨在浇捣靠近止水带附近的混凝土时,应严格控制浇捣的冲击力，避免力量过大而刺破橡胶止水带,同时还必须充分震捣，保证混凝土与橡胶止水带的紧密结合，施工中如发现有破裂现象应及时修补。

⑩衬砌脱模后,若检查发现施工中有走模现象发生，致使止水带过分偏离中心,则应适当凿除或填补部分混凝土，对止水带进行纠偏。

市政隧道工程橡胶止水带冷、热接头施工工艺橡胶止水带冷粘操施工工艺（仅供施工时参考）方法一：（一）先将待接的止水带两端头钢板在离端头5cm处各钻两个平行的孔，用于粘接时放便捆扎所用。

再将待接的止水带两端头的橡胶用利刀切削成平整的斜面，斜面长度大于200mm。

（见图1）图（1）图（2）（二）将削好的斜面用木锉锉毛并将保持清洁，不得粘泥砂尘土。

（三）用粘得牢或其它胶粘剂将打磨好的部份涂刷2～3次，每次都必须待溶剂挥发好后再进行第二次作业。

（四）将橡胶止水带两端头对位进行粘接，用锤子锤紧或压牢即可。

（见图2）方法二：在施工允许情况下，也可将橡胶止水带表面突出的筋和圆孔用利刀削法，使之与橡胶止水带成平面。

将削去的平面用木锉锉毛，涂刷胶粘剂后重合搭接，搭接长度同样应大于200mm。

（见图3）图（3）注：以上两种方法仅供参考，如有其它好的方法，由现场施工自行决定。

橡胶止水带热熔接头施工工艺一、准备工具：专用接头模具，千斤顶，钢板尺、壁纸刀，生胶片。

二、施工工艺步骤：第一步：接通专用接头模具电源，打开升温按键开始升温至140～145摄氏度（如没有温控箱，可用水滴到模具中间部位看水的反应有球状水跳起为温度过高，水有气体蒸发并伴有急速刺啦声音为正常可以使用）。

第二步：1、用壁纸刀将止水带两头削去2～3cm，露出新茬，便于粘接，接头处尽量齐整；2、用剪刀把生胶片裁下长30cm左右、宽3～5cm、厚度适当的一条备用。

第三步：把升好温度的模具放至合适位置，把模具盖取下，将裁好的生胶片放到模具中间部位，把露出新茬的止水带两端分别放到生胶片两头加紧（注：平放就可以，请勿搭接），为防止缺胶现象，可预先在模具中的生胶片上再加一小条生胶片。

第四步：把模具盖好，用千斤顶，顶住模具上面的中间位置加压，看到模具两侧有胶溢出为宜，如不出胶，可裁一条2～3cm的生胶加入模具中，压好后4～5分钟即可。

第五步：开模，修整接头处胶边，完成粘接，若有缺胶现象重复1～5步。

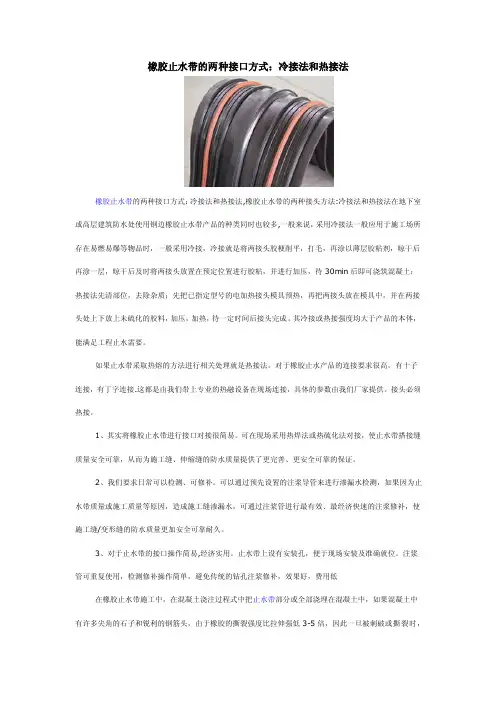

橡胶止水带的两种接口方式：冷接法和热接法橡胶止水带的两种接口方式：冷接法和热接法,橡胶止水带的两种接头方法:冷接法和热接法在地下室或高层建筑防水处使用钢边橡胶止水带产品的种类同时也较多,一般来说，采用冷接法一般应用于施工场所存在易燃易爆等物品时，一般采用冷接，冷接就是将两接头胶梗削平，打毛，再涂以薄层胶粘剂，晾干后再涂一层，晾干后及时将两接头放置在预定位置进行胶粘，并进行加压，待30min后即可浇筑混凝土；热接法先清部位，去除杂质；先把已指定型号的电加热接头模具预热，再把两接头放在模具中，并在两接头处上下放上未硫化的胶料，加压，加热，待一定时间后接头完成。

其冷接或热接强度均大于产品的本体，能满足工程止水需要。

如果止水带采取热熔的方法进行相关处理就是热接法。

对于橡胶止水产品的连接要求很高，有十子连接，有丁字连接.这都是由我们带上专业的热融设备在现场连接，具体的参数由我们厂家提供。

接头必须热接。

1、其实将橡胶止水带进行接口对接很简易。

可在现场采用热焊法或热硫化法对接，使止水带搭接缝质量安全可靠，从而为施工缝、伸缩缝的防水质量提供了更完善、更安全可靠的保证。

2、我们要求日常可以检测、可修补。

可以通过预先设置的注浆导管来进行渗漏水检测，如果因为止水带质量或施工质量等原因，造成施工缝渗漏水，可通过注浆管进行最有效、最经济快速的注浆修补，使施工缝/变形缝的防水质量更加安全可靠耐久。

3、对于止水带的接口操作简易,经济实用。

止水带上设有安装孔，便于现场安装及准确就位。

注浆管可重复使用，检测修补操作简单，避免传统的钻孔注浆修补，效果好，费用低在橡胶止水带施工中，在混凝土浇注过程式中把止水带部分或全部浇埋在混凝土中，如果混凝土中有许多尖角的石子和锐利的钢筋头，由于橡胶的撕裂强度比拉伸强低3-5倍，因此一旦被刺破或撕裂时，不需很大外外力裂口就会扩大，所以在止水带定位和混凝土浇捣过程中，应注意定位方法和浇捣压力以免止水带被刺破，所以在止水带定位和混凝土浇捣过程中，应注意定位方法和浇捣压力，以免被刺破，影响止水带的防水效果具体注意事项如下:在产品的运输和施工中，防止机械，钢筋损伤。

1、闸门水封P型橡胶密封件施工安装简图2、止水带施工图为防止在执着缝边缘的橡胶被撕裂或者是伸缩孔破裂，所以在这个范置内应考虑采用局部加强结构形式。

其次，为了增强橡胶止水带和混凝土的握裹力和延长渗水途径，应在止水带表面增加表面积和设计一些有利于混凝土和橡胶粘附的粗花纹结构。

3、施工方法止水带是在混凝土浇注过程中部分或全部浇埋在混凝土中。

混凝土中有许多尖角的石子和锐利的钢筋头，由于塑料和橡胶撕裂强度比拉伸强度低3-5倍，止水带一旦被刺破或撕裂时，不需很大外力裂口就会扩大，所以在止水带定们和混凝土浇捣过程中，应注意定们方法和浇捣压力，以免止水带被刺破，影响止水效果，具体注意事项如下：1、止水带不得长时间露天曝晒，防止雨淋，勿五污染性强的化学物质接触。

2、在运输和施工中，防止机械、钢筋损伤止水带。

3、施工过程中，止水带必须可靠固定，避免在浇注混凝土时发生们移，保证止水带在混凝土中的正确位置。

4、固定止水带的方法有：利用附加钢盘固定；专用卡具固定；铅比和模板固定等，如需穿孔时，只能先在止水带的边缘安装区，不得损伤其它部分。

5、用户定货时应根据工程结构，设计图纸计算好产品长度，异型结构要有图纸说明，尽量在工厂中将止水带连接成整体，如需在现场连接时，可采用电加热板硫化粘合或粘接(橡胶止水带)或焊接(塑料止水带)的方法，如用户连接困难，我公司可派技术人员现场指导。

止水带的接头形式和安装示意图如下：水带的异型接头形式在安装止水带工程施工中，接头方法普遍采用热模加压二次和黏合剂冷粘两种方法。

两种方法有利有弊，请用户选择。

一、热模加压硫化方法本施工方法比较复杂，控制严格，施工不方便，还要购置模具，费用较大，在空间较小的施工场所不能施工，但其接头时间短效率高，制品性能一直，其适用于施工场所空间较大，无易燃气体或物质的场所。

其施工方法如下：选择合适的模具，将模具预热到规定硫化温度，把止水带接头放入模具中，加压到规定的压力，在规定的时间开模，修边得到热模接头。

橡胶止水带施工方法（图解）图1橡胶止水带剖面示意1 橡胶止水带物理性能设计要求橡胶止水带必须达到以下物理性能指标：拉伸强度≥18MPａ，抗撕裂强度≥35kn／M，硬度(邵氏Ａ)60°±5°，扯断伸长率≥450％，定伸永久变形≤20％，压缩永久变形≤35％，脆性温度≤－45℃，热空气老化(70℃×72h)，硬度变化≤＋8°，拉伸强度变化率(降低)≤10％，伸长变化率(降低)≤20％。

2 橡胶止水带的接头处理**工程中，根据不同的使用部位，同规格橡胶止水带的接头见图2(a)～(e)，还有两种规格橡胶止水带变截面接头，见图2(f)内墙竖向止水带搭接作法及图2(g)外墙竖向止水带搭接作法。

为保证质量，复杂的异形接头如环形橡胶止水带尽量在加工中完成，各种接头均由厂家派人指导现场接头。

图2橡胶止水带接头现场接头采用冷接，即将需连接的橡胶止水带两端削成互为匹配的橡胶止水带接头，接头端表面挫毛后用橡胶清洁剂清洗、晾干，刷胶粘贴橡胶板(双面)而成。

其接头工艺如下：(1)按照图纸要求的角度裁剪，裁剪端面要平直，不得斜歪；(2)削掉强力筋，在削掉强力筋部位，用电动砂轮或气动砂轮打毛，打毛的部位要全面，不得遗漏；(3)打毛后用汽油或橡胶清洁剂刷洗，待汽油或橡胶清洁剂干燥后涂刷胶浆，胶浆涂刷要均匀；(4)待干燥后按图纸要求拼接，在拼接处先用211胶皮粘贴，并用滚筒压实，不得有气泡；(5)用211胶皮包贴接缝处橡胶止水带，包贴后用滚筒压实，排除气泡；(6)检查外观突起不明显的气泡，但允许胶片表面存在轻微的不平整。

3 橡胶止水带的设置橡胶止水带浇筑于混凝土截面中并伸入相邻的混凝土内，形成一个嵌入混凝土中横穿接缝或施工缝的隔断，阻止水分从施工缝的一面进入另一面。

楼板缝橡胶止水带的设置见图3(a)、3(b)，墙缝橡胶止水带的设置见图3(c)，洞口橡胶止水带的设置见图3(d)。

图3 橡胶止水带设管埋置示意图4 橡胶止水带的安装与施工橡胶止水带的安装见图4。

橡胶止水带施工方法(图解)图1橡胶止水带剖面示意1 橡胶止水带物理性能设计要求橡胶止水带必须达到以下物理性能指标:拉伸强度≥18MPａ，抗撕裂强度≥35kn／M，硬度(邵氏Ａ)60°±5°，扯断伸长率≥450%，定伸永久变形≤20％，压缩永久变形≤35％，脆性温度≤－45℃，热空气老化(70℃×72h)，硬度变化≤＋8°，拉伸强度变化率（降低）≤10％，伸长变化率(降低)≤20％.2 橡胶止水带的接头处理**工程中，根据不同的使用部位，同规格橡胶止水带的接头见图2(a）～(e），还有两种规格橡胶止水带变截面接头，见图2(f)内墙竖向止水带搭接作法及图2(g）外墙竖向止水带搭接作法。

为保证质量，复杂的异形接头如环形橡胶止水带尽量在加工中完成，各种接头均由厂家派人指导现场接头。

图2橡胶止水带接头现场接头采用冷接，即将需连接的橡胶止水带两端削成互为匹配的橡胶止水带接头，接头端表面挫毛后用橡胶清洁剂清洗、晾干,刷胶粘贴橡胶板（双面)而成.其接头工艺如下:(1）按照图纸要求的角度裁剪，裁剪端面要平直,不得斜歪；(2)削掉强力筋，在削掉强力筋部位，用电动砂轮或气动砂轮打毛，打毛的部位要全面，不得遗漏；(3）打毛后用汽油或橡胶清洁剂刷洗，待汽油或橡胶清洁剂干燥后涂刷胶浆，胶浆涂刷要均匀；(4)待干燥后按图纸要求拼接,在拼接处先用211胶皮粘贴，并用滚筒压实,不得有气泡；(5）用211胶皮包贴接缝处橡胶止水带，包贴后用滚筒压实，排除气泡；(6）检查外观突起不明显的气泡，但允许胶片表面存在轻微的不平整。

3 橡胶止水带的设置橡胶止水带浇筑于混凝土截面中并伸入相邻的混凝土内，形成一个嵌入混凝土中横穿接缝或施工缝的隔断，阻止水分从施工缝的一面进入另一面.楼板缝橡胶止水带的设置见图3（a）、3(b）,墙缝橡胶止水带的设置见图3(c)，洞口橡胶止水带的设置见图3(d)。

图3 橡胶止水带设管埋置示意图4 橡胶止水带的安装与施工橡胶止水带的安装见图4。
