水泥混凝土路面应力分析及设计计算

农村公路水泥混凝土路面结构计算与分析农村公路的水泥混凝土路面结构设计和分析是确保农村公路的承载能力和耐久性的重要环节。

在进行路面结构计算和分析时，需考虑交通量、车辆类型、气候条件、地质条件等多个因素，并根据实际情况进行合理的设计。

下面将详细介绍水泥混凝土路面结构的计算和分析方法。

水泥混凝土路面结构通常由多层结构组成，包括基层、底基层、底面层和面层。

基层一般采用黏土、砂土等材料，底基层采用砾石或砂石料，底面层采用碎石。

在进行计算和分析时，首先需确定路面的可承受车辆荷载。

根据农村公路的交通量和车辆类型，可以确定设计车辆荷载。

常用的设计车辆荷载有ESAL（等效单轴集中荷载）和EAL（等效轴重）。

ESAL是以标准轴重为基础，根据交通量和车辆类型计算得到的等效单轴集中荷载。

EAL是以标准轴重为基础，根据轴数和轴距计算得到的等效轴重。

然后需要进行路面结构的厚度计算。

根据设计车辆荷载和材料特性，可以通过结构设计方法计算出每个结构层的厚度。

常用的计算方法有SN （结构系数）法和美国AASHTO法。

SN法根据路面结构层的材料特性、路面结构层数和设计车辆荷载，结合结构层之间的相互作用，计算出每个结构层的最佳厚度。

AASHTO法根据路面结构层的材料强度、设计车辆荷载和自然环境等条件，以最小化经济投资和最大化使用寿命为目标，确定每个结构层的厚度。

完成厚度计算后，还需进行路面结构的应力分析。

应力分析是评估路面结构的承载能力和稳定性的关键步骤。

通过应力分析，可以确定各个结构层的应力情况，以及各层之间的剪应力和压应力。

常用的应力分析方法有计算机模拟分析和试验方法。

计算机模拟分析是通过建立数学模型和应力分析软件，模拟车辆荷载对路面结构的作用，计算出各个结构层的应力情况。

试验方法是在实际路面上进行荷载试验，通过检测路面应变情况，计算出路面结构的应力分布。

最后，还需考虑路面结构的耐久性和防水性能。

水泥混凝土路面结构在使用过程中，会受到车辆荷载、温度变化和水分侵害等影响，因此需要进行耐久性和防水性能的评估。

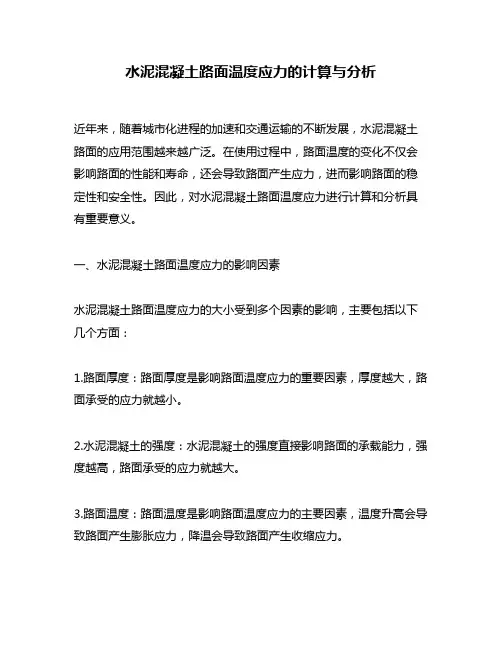

水泥混凝土路面温度应力的计算与分析近年来，随着城市化进程的加速和交通运输的不断发展，水泥混凝土路面的应用范围越来越广泛。

在使用过程中，路面温度的变化不仅会影响路面的性能和寿命，还会导致路面产生应力，进而影响路面的稳定性和安全性。

因此，对水泥混凝土路面温度应力进行计算和分析具有重要意义。

一、水泥混凝土路面温度应力的影响因素水泥混凝土路面温度应力的大小受到多个因素的影响，主要包括以下几个方面：1.路面厚度：路面厚度是影响路面温度应力的重要因素，厚度越大，路面承受的应力就越小。

2.水泥混凝土的强度：水泥混凝土的强度直接影响路面的承载能力，强度越高，路面承受的应力就越大。

3.路面温度：路面温度是影响路面温度应力的主要因素，温度升高会导致路面产生膨胀应力，降温会导致路面产生收缩应力。

4.材料的热物性质：材料的热物性质是影响路面温度应力的重要因素，包括热导率、热容和热膨胀系数等。

二、水泥混凝土路面温度应力的计算方法水泥混凝土路面温度应力的计算方法主要包括两种：经验公式法和有限元法。

1.经验公式法经验公式法是通过经验公式计算出路面的热应变和温度应力，其计算公式为：ε = αΔTσ = Eε其中，ε为路面的热应变，α为路面的热膨胀系数，ΔT为路面的温度变化量；σ为路面的温度应力，E为路面的弹性模量。

2.有限元法有限元法是通过建立数学模型，采用数值计算方法对路面温度应力进行计算。

该方法可以考虑路面的复杂结构和材料特性，计算结果更为精确。

其计算过程主要包括以下几个步骤：（1）建立数学模型：根据路面的实际情况，建立数学模型，包括路面的几何形状和材料特性等。

（2）划分网格：将路面划分成有限个小单元，每个小单元称为单元网格。

（3）确定边界条件：确定路面的边界条件，包括路面的温度边界和约束边界等。

（4）求解方程：根据路面的初始温度和边界条件，求解热传导方程和力学方程，得到路面的温度分布和应力分布。

（5）分析结果：根据计算结果，分析路面的温度应力分布情况，评估路面的稳定性和安全性。

混凝土地坪承载力计算对于500T吊机地面承载力计算1.道路构造（1）-—对应1＃、3＃支腿2.道路基础承载力：本次重点分析混凝土路面的承载力情况及道路下卧层承载力验算.由原设计单位设计的底基层250厚碎砾石碾压密实，30厚粗砂垫层应该符合道路基础的要求。

3.查表可得C25混凝土参数如下:轴心抗压强度标准值fck=16.7N/mm2抗拉强度标准值ftk=1.78N/mm2抗剪强度ft=4N/mm24.假设3。

5*2.5＊0.3钢板为基础，以道路结构层为持力层，参照《建筑地基基础设计规范》GB 50007-2011进行近似计算，已知吊车支腿最大荷126t，相当于1260KN，钢板重量20。

6T，相当于206KN.①计算混泥土地面附加应力：(1260+206）/2。

5＊3.5=167.5KN/M2〈16700KN/M2 满足抗压要求②计算混泥土地面剪切应力：(1260+206）/（(2.5+3。

5)*2＊0.2）=610KN/M2〈4000KN/M2 满足抗剪要求③下卧层承载力验算:1)已知基础宽度b=2。

5M，长度L=3。

5M，基础埋深d=0M，持力层厚度z=0。

2+0.03+0。

25=0.48M，下卧层承载力取fak=110kpa2)持力层为混泥土结构，查表取其重度r=24KN/M33)按下卧层土性指标，对粉砂夹粉土的地基承载力修正：fa= fak+ηbγ（b-3)+ηdγm(d—0.5）=110kpa式中:fa——修正后的地基承载力特征值（kPa）；fak——地基承载力特征值（kPa）,按本规范第 5.2。

3 条的原则确定；ηb、ηd——基础宽度和埋深的地基承载力修正系数,按基底下土的类别查表 5。

2。

4 取值; γ-—基础底面以下土的重度（kN/m3），地下水位以下取浮重度；b——基础底面宽度（m）,当基础底面宽度小于 3m 时按 3m 取值，大于 6m 时按 6m取值;γm——基础底面以上土的加权平均重度（kN/m3），位于地下水位以下的土层取有效重度d-—基础埋置深度（m）4)计算下卧层顶面处土的自重压力：Pcz=r＊dz=24＊0。

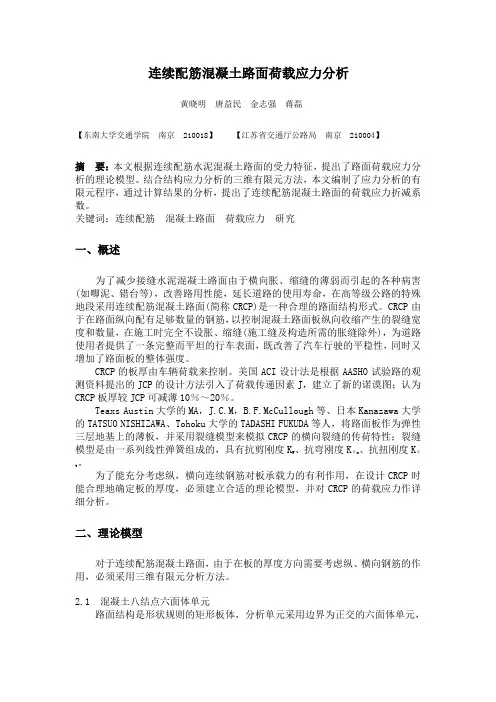

连续配筋混凝土路面荷载应力分析黄晓明唐益民金志强蒋磊【东南大学交通学院南京210018】 【江苏省交通厅公路局南京210004】摘要：本文根据连续配筋水泥混凝土路面的受力特征，提出了路面荷载应力分析的理论模型。

结合结构应力分析的三维有限元方法，本文编制了应力分析的有限元程序，通过计算结果的分析，提出了连续配筋混凝土路面的荷载应力折减系数。

关键词：连续配筋混凝土路面荷载应力研究一、概述为了减少接缝水泥混凝土路面由于横向胀、缩缝的薄弱而引起的各种病害(如唧泥、错台等)，改善路用性能，延长道路的使用寿命，在高等级公路的特殊地段采用连续配筋混凝土路面(简称CRCP)是一种合理的路面结构形式。

CRCP由于在路面纵向配有足够数量的钢筋，以控制混凝土路面板纵向收缩产生的裂缝宽度和数量，在施工时完全不设胀、缩缝(施工缝及构造所需的胀缝除外)，为道路使用者提供了一条完整而平坦的行车表面，既改善了汽车行驶的平稳性，同时又增加了路面板的整体强度。

CRCP的板厚由车辆荷载来控制。

美国ACI设计法是根据AASHO试验路的观测资料提出的JCP的设计方法引入了荷载传递因素J，建立了新的诺谟图；认为CRCP板厚较JCP可减薄10％～20％。

Teaxs Austin大学的MA，J.C.M，B.F.McCullough等、日本Kanazawa大学的TATSUO NISHIZAWA、Tohoku大学的TADASHI FUKUDA等人，将路面板作为弹性三层地基上的薄板，并采用裂缝模型来模拟CRCP的横向裂缝的传荷特性；裂缝模型是由一系列线性弹簧组成的，具有抗剪刚度KW 、抗弯刚度Kθn、抗扭刚度Kθt。

为了能充分考虑纵，横向连续钢筋对板承载力的有利作用，在设计CRCP时能合理地确定板的厚度，必须建立合适的理论模型，并对CRCP的荷载应力作详细分析。

二、理论模型对于连续配筋混凝土路面，由于在板的厚度方向需要考虑纵、横向钢筋的作用，必须采用三维有限元分析方法。

附录B 混凝土板应力分析及厚度计算B.1 力学模型B.1.1 按基层与面层类型和组合的不同，路面结构分析分别采用下述力学模型：1 弹性地基单层板模型——在旧沥青路面、粒料基层或基岩上铺筑水泥混凝土面层，面层视为单层板，面层以下部分按弹性地基处理。

2 弹性地基双层板模型——在无机结合料类基层、沥青类基层、旧混凝土路面（作为基层）上铺筑水泥混凝土面层，面层和基层视为双层板，当底基层为刚性或半刚性材料时则并入基层板，为粒料时则归入弹性地基。

3 复合板模型——由两种不同性能材料通过层间粘结组成的面层或基层，如果仅有面层则视为单层板，如果有面层和基层则视为双层板，面层或基层以下部分按弹性地基处理。

B.1.2 混凝土面层板的临界荷位位于纵缝边缘中部。

基层板的临界荷位与面层板的相同。

B.2 路面结构的荷载应力B.2.1 设计轴载在临界荷位处产生的路面结构荷载疲劳应力应按式（B.2.1）确定。

..i pr r f c i ps k k k σσ= (B.2.1)式中：σi.pr ——设计轴载在面层板临界荷位处产生的面层板(i=c )、基层板(i=b )荷载疲劳应力（MPa ）；σi.ps ——设计轴载在四边自由板临界荷位处产生的面层板(i=c )、基层板(i=b )荷载应力(MPa)，按B.2.2条确定；k r ——考虑接缝传荷、基层超宽和荷载内移等效应的应力折减系数，混凝土路肩时，k r =0.85~0.90（路肩面层与路面面层等厚时取低值，减薄时取高值），柔性路肩或土路肩时，k r = 0.95；若路肩侧有永久性的防撞隔离带可保证轮迹距纵缝0.20m 以上时，k r =0.80。

k f ——考虑设计使用期内荷载应力累计疲劳作用的疲劳应力系数，按B.2.4条确定；k c ——考虑计算理论与实际差异以及动载等因素影响的综合系数，按公路等级查表B.2.1确定。

表B.2.1 综合系数k c公路等级 高速公路一级公路 二级公路 三、四级公路 c k1.10 1.05 1.00 0.95B.2.2 设计轴载在四边自由板临界荷位处产生的面层板和基层板的荷载应力σc.p s 、σb.p s 可按式(B.2.2-1)计算。

水泥混凝土路面温度应力的计算与分析水泥混凝土路面的温度应力是路面施工和使用过程中需要考虑的一个重要问题，它对路面的稳定性和耐久性有着直接的影响。

在本篇文章中，我将详细介绍水泥混凝土路面温度应力的计算与分析方法，并分享我的观点和理解。

一、温度应力的原因与表现水泥混凝土路面温度应力主要由两个原因引起：温度变化和限制条件。

当路面受到温度变化的作用时，水泥混凝土路面会产生热胀冷缩效应，从而产生内部的温度应力。

路面的几何限制条件（如交通荷载、边界约束等）也会导致温度应力的产生。

这些温度应力在路面表面的表现形式是裂缝和变形。

由于水泥混凝土的有限的抗拉强度，温度引起的应力超过其抗拉强度时，路面就会产生裂缝。

由于温度应力的作用，路面可能会出现变形现象，如变形、凸起等。

二、温度应力的计算与分析方法下面我将介绍两种常用的水泥混凝土路面温度应力的计算与分析方法。

1. 数值模拟方法数值模拟方法是目前常用的一种计算水泥混凝土路面温度应力的方法。

它基于有限元原理，通过将路面划分为小的单元，对每个单元进行温度场和应力场的计算，最后通过求解大量单元的方程组得到整体的温度应力分布。

数值模拟方法的优点在于能够考虑复杂的边界条件和材料性能，并且计算结果准确可靠。

然而，该方法需要较为复杂的数值计算技术，对计算机硬件和软件要求较高，而且计算过程较为繁琐。

2. 经验公式方法经验公式方法是另一种计算水泥混凝土路面温度应力的方法。

该方法基于已有的实测数据和经验公式，通过简化计算过程，得到大致的温度应力估计值。

这种方法的优点是简单易行，不需要复杂的计算过程和专业的数值模拟技术。

然而，由于经验公式方法忽略了一些影响因素和细节，因此计算结果可能不够精确。

该方法更适用于一般性的工程设计和初步评估。

三、个人观点与理解在我看来，水泥混凝土路面温度应力的计算与分析是确保路面稳定性和耐久性的重要环节。

准确地计算和分析温度应力，不仅可以指导工程设计和施工过程，还可以为路面维护和养护提供依据。
